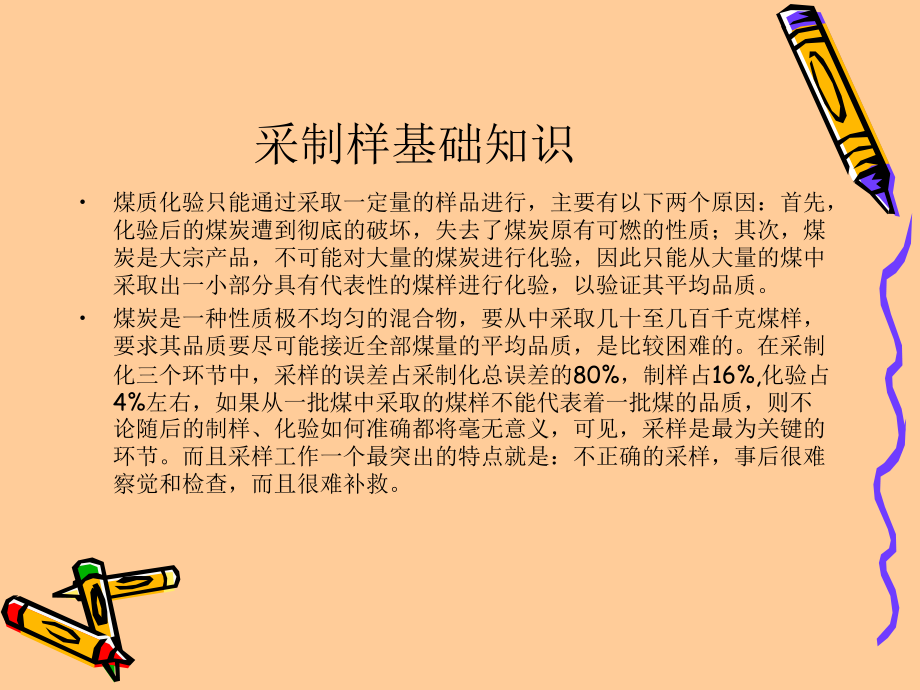

1、采制样基础知识煤质化验只能通过采取一定量的样品进行，主要有以下两个原因：首先，化验后的煤炭遭到彻底的破坏，失去了煤炭原有可燃的性质；其次，煤炭是大宗产品，不可能对大量的煤炭进行化验，因此只能从大量的煤中采取出一小部分具有代表性的煤样进行化验，以验证其平均品质。煤炭是一种性质极不均匀的混合物，要从中采取几十至几百千克煤样，要求其品质要尽可能接近全部煤量的平均品质，是比较困难的。在采制化三个环节中，采样的误差占采制化总误差的80%，制样占16%,化验占4%左右，如果从一批煤中采取的煤样不能代表着一批煤的品质，则不论随后的制样、化验如何准确都将毫无意义，可见，采样是最为关键的环节。而且采样工作一个最

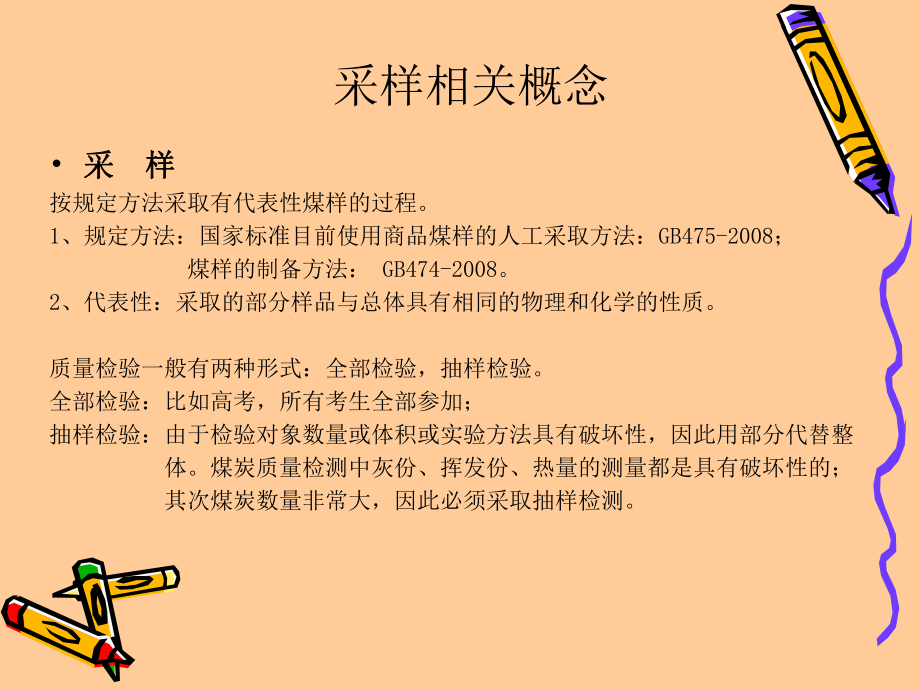

2、突出的特点就是：不正确的采样，事后很难察觉和检查，而且很难补救。采样相关概念 采采 样样按规定方法采取有代表性煤样的过程。1、规定方法：国家标准目前使用商品煤样的人工采取方法：GB475-2008； 煤样的制备方法： GB474-2008。2、代表性：采取的部分样品与总体具有相同的物理和化学的性质。质量检验一般有两种形式：全部检验，抽样检验。全部检验：比如高考，所有考生全部参加；抽样检验：由于检验对象数量或体积或实验方法具有破坏性，因此用部分代替整 体。煤炭质量检测中灰份、挥发份、热量的测量都是具有破坏性的； 其次煤炭数量非常大，因此必须采取抽样检测。商品煤样商品煤样 是指代表商品煤平均性质的

3、煤样是指代表商品煤平均性质的煤样子子 样样 采样器具动作一次所采取的样品；例如：人工取样时，一锹所采取的样品。采样单元采样单元 一批煤中采取一个总样所代表的煤量 通俗的解释，我们每一张化验单所对应的煤量；例如：早班入炉煤数量是500吨，早班的煤样出了一张化验报告，因此早班入炉的500吨就是一个采样单元。总总 样样 一个采样单元取出的全部子样合并成的煤样。 譬如：早班入炉煤数量是500吨，每30分钟采取一个子样，入炉时间是4个小时，则所采取的8个子样合并成的一桶煤样就是总样。标称最大粒度标称最大粒度 筛上累计质量百分数最接近5%的煤炭粒度尺寸。解释为：筛上物质量占全部质量的百分比最接近5%的粒度

4、，就是标称最大粒度。 随机采样随机采样 取样时，对采样的部位和时间均不施加任何人为意志，能使任何部位的物料都有机会被取出。 系统采样系统采样 按相同的时间、空间或质量间隔采取子样，但第一个子样在第一个间隔内随机采取，其余的字样按选定的时间间隔采取。 批批 批是指需要进行整体性质测定的一个独立煤量，也可视为一个分析化验批是指需要进行整体性质测定的一个独立煤量，也可视为一个分析化验单位。单位。 采样精密度采样精密度 单次采样测定值与对同一煤（同一批次煤炭）进行无数次取样的测定值的平均值的差值（在95%概率下）的极限值。 真值：物体本来的实际值，无法测量，用近似值来代替，近似值就是“无数次测定值的平

5、均值”。 95%概率：采样理论是建立在概率统计的基础上，也就是说严格按照国家标准或者行业标准要求取样、制样、化验，可以保证100次试验结果中至少有95次是正确的，其余5次有可能是不正确的。 采样的代表性就是以采样的精密度来度量的。 精密度指一组观测值相互接近的程度；煤的不均匀性煤炭粒度的分聚作用，破坏了煤炭的均匀性。煤是由大到小按不同粒度级别组成的，运动过程中，形成一个不均匀体。例如，煤从煤仓中装车，大块煤落到车体两边，小块煤则落到车体中心，煤堆积也是大块聚集在堆底的四周。按质量不同的自然偏析现象。例如，煤的粒度组成相同，而质量不同时，在流动和堆积中，质量轻的煤集中在上部，质量大的煤集中在下部

6、，造成一个煤分布的不均匀体。按破碎时的坚固性而分聚，这种分聚会使大块和小块煤具有不同的成分， 采样工具采样工具要求：铲子的长和宽均不小于被采样煤炭标称最大粒度的2.53倍。 如未安装破碎机，因此部分时间会出现粒度偏差大的情况。 目前煤炭的标称最大粒度主要靠过筛试验确定，目前入厂采样的是250*300mm的采样锹。 如果出现采样锹尺寸偏小，这就将导致系统偏差。就是说对于粒度大的煤 块，总是无法采取。制样相关概念煤样制备是按照规定把较大量的煤样加工成具有代表性的少量试样的过程，它包括破碎、筛分、缩分和干燥等工序。在制样前，我们应了解缩制符号，并能看懂相应的流程图。破碎是将煤样粒度减小的操作过程。其

7、目的在于增加不均匀物质的分散程度，以减少缩分误差。筛分是指将不符合粒度要求的煤样分离的操作过程。其目的是将大粒度的煤样分离出来，进一步破碎到规定粒度，以保证在各制样阶段，各不均匀物质达到一定的分散程度。混合是将煤样各部分互相掺和的操作过程。其目的在于用人为地方法促使不均匀物质的分散，使煤样尽可能均匀化，以减小下一步的缩分误差。缩分是使煤样质量减少的操作过程。其目的在于从大量煤样中取出一小部分煤样，并保留原煤样的性质。干燥是除去煤样中大量水分的操作过程。一般干燥的目的在于减少煤样水分含量，使之能顺利通过破碎机、筛子、二分器等。制样精密度制样精密度就是指制样所允许达到的偏差。在实际操作中，所采取的

8、较大量的煤样，经反复破碎、缩分等工序，所制取的试样煤样不可能与所采取的煤样品质完全一样。误差是不可避免的。但这个误差不能超过规定的限度，这就是制样精密度。为了减少制样偏差，提高制样精密度，就必须配备适当的制样机械设备工具，。严格按照操作规程机械操作。采样的原则 按品种、用户以（1000100）t为一个采样单元；其他按品种、不分用户以1000t为一个采样单元。即每发运1000t，按规定数采取子样，全部子样组成一个商品煤样，再缩制成分析煤样。 运量超过1000t或不足1000t时，可以按实际运量作为一个采样单元。 采样基本原则采样基本原则1、采样单元的划分按照批次、煤炭品种、数量的原则来划分；标准

9、规定：商品煤以1000吨为一个采样单元。譬如：一个船队7000吨，其中甲煤5条船3000吨，乙煤8条船4000吨；(1)可以按照煤炭品种仅划分成两个采样单元(甲、乙）；(2)为了提高采样精密度，因此将甲煤3000吨根据数量在进行划分，分成两个采样单元（1200吨，1800吨）；将乙煤4000吨划分成两个采样单元（2000吨，2000吨）。(3)同样也可以继续划分，但是一般以10003000吨为宜太大则采样精密度降低；太小则工作量太大；2、采样精密度影响采样精密度的因数：1、煤的变异性（一般以初级子样方差衡量）； 2、批煤中采取的总样的数目； 3、每个总样的子样数目；（最关键） 4、与标称最大粒

10、度相应的试样质量。譬如：Ad20，原煤采取60个子样点的精密度是2%，如果要是采样点降到35个，则采样精密度是多少？原煤、筛选煤精 煤其他洗煤（包括中煤）Ad20%Ad 20%1/10*灰分但不小于1%（绝对值）2%（绝对值）1%（绝对值）1.5%（绝对值）212221pnpn2223 52 .6 26 0pp即3、子样数目（1）基本采样单元子样数基本采样单元（基本采样单元（10001000吨）最少子样数吨）最少子样数品种品种灰分范围灰分范围Ad%Ad%采样地点采样地点煤煤 流流（皮带（皮带) )火车火车汽车汽车煤堆煤堆船舶船舶原煤、筛选煤原煤、筛选煤202060606060606060606

11、06020%20%30306060606060606060精煤精煤- -15152020202020202020其他洗煤其他洗煤（包括中煤）（包括中煤）- -202020202020202020203、子样数目（2）采样单元煤量少于1000吨时子样数量按照基本采样单元同比例减少，但不得少于下表规定：譬如：原煤，采样单元600吨，船舶采样，则子样数目同比例减少 600/1000603630，因此按照36个采取。 原煤，采样单元200吨，船舶采样，则子样数目同比例减少 200/1000601230，因此按照30个采取。采样单元采样单元10001000吨时的最少子样数吨时的最少子样数品种品种灰分范围

12、灰分范围Ad%Ad%采样地点采样地点煤煤 流（皮带流（皮带) )火车火车汽车汽车煤堆煤堆船舶船舶原煤、筛选煤原煤、筛选煤20201818181818183030303020%20%10101818181830303030精煤精煤- -10101010101010101010其他洗煤（包括中煤）其他洗煤（包括中煤）- -10101010101010101010（3)采样单元煤量大于1000吨时的子样数按照一下公式计算：N-应采取子样数目；n-基本采样单元最少子样数；M-被采样单元煤量；1000-基本采样单元煤量；譬如：一批原煤，同一品种（Ad20%），数量2500吨，根据要求将整批次煤炭作为一个

13、采样单元，则需要采取的子样数目是多少？ 1000MNn25006060 1.5894.86951000N （3)批煤采样单元数的确定：M被采样煤批量，单位吨。M确定的采样单元数。将一批煤分为若干个采样单元时，采样精密度优于作为一个采样单元时的采样精密度。（原因：子样数目增加，子样数目是影响采样精密度的最大因数） 1000Mm 4、子样的质量 子样最小质量按下表计算，但最少为0.5Kg； ma子样最小质量，单位Kg； d 被采样煤标称最大粒度，单位mm；0.06amd老老 标标 准准新新 标标 准准标称最大粒度标称最大粒度/mm/mm子样质量子样质量标称最大粒度标称最大粒度/mm/mm子样质量子

14、样质量1001005 51001006 61001004 450503 350502 225251.51.525251 113130.80.8660.50.55、总样的最小质量 如果按照子样数确定公式和子样质量确定公司计算出来的总样质量达 不到上表要求时，应增加采样子样数或子样质量，直到符合上表为止；老老 标标 准准新新 标标 准准标称最大粒度标称最大粒度/mm/mm一般煤样一般煤样/Kg/Kg标称最大粒度标称最大粒度/mm/mm一般煤样一般煤样/Kg/Kg150150260026001001001025102580805655655050170170252560602525404013131

15、515131315156 67.57.56 63.753.753 33.753.753 30.70.71 10.10.11 10.10.10.20.20.10.1采样方案的设计：1、确定煤源、批量；2、确定需要检验的参数；3、确定煤炭的标称最大粒度、总样和子样的最小质量；4、确定采样单元数和采样单元的子样数；5、确定采样方法；（连续采样、间断采样）6、确定采样方式和采样基；（随机采样；系统采样；时间；质量）7、决定采样地点；8、决定子样合并总样的方法和制样方法；采采 样样1、煤流采样（皮带采样）移动煤流采样可以在煤流落流中或皮带上的煤流中进行；（不推荐使用，不适用于400t/h以上的系统）采样

16、时，应尽量截取一完整煤流横截面段作为一个子样，子样不能充满采样器或从采样器中溢出。采样时，采样装置应尽可能地以恒定的小于0.6m/s的速度横向切过煤流。采样器的开口应当至少是煤炭标称最大粒度的3倍并不小于30mm，采样器容量应足够大，子样不会充满采样器。采出的子样应没有不适当地物理损失。（1)皮带完整子样质量: G皮带最大流量 V皮带运行速度 b 取样器宽度 （煤炭标称最大粒度的3倍)Gmbv譬如：某厂入厂2#皮带v是1.8m/s，最大流量350t/h，煤炭标称最大粒度是50mm，计算采样器动作一次截取一个子样的质量应该是多少Kg；（2)子样间隔时间基： G皮带最大流量 n子样数目 msl采样单元煤炭吨位，举例：入炉煤一台炉早班入炉煤量280吨，磨煤机给煤皮带流量150t/h， 则应采取的子样数目是多少？（Ad20%，原煤）确定取样单元为280吨，根据查表得出最少子样数18个，则取样时间间隔为3350 /350 1011501508.11.8/36001800Gt hKgsmbmmmmKgvm ssmm60slmtGn 60 2806.22min150 18tt 即2、静止煤采样方法静
