1、本工程同步实施。设计回复：本工程立项不包含新建市政管线，建设单位统筹正在设计的其他道路提升项目，一并与水务等部门沟通协调此项事宜。四、现状排水概况（1）现状排水管道设计范围内道路现状雨水管主管管径d400dl500,排水标准较低，雨水经管道收集后就近排入下游水体：道路现状雨水口大部分为单算平入式雨水口且部分已经堵塞，收水能力较低。道路存在现状污水管道，管径为d4OOd9OO.（2）道路水浸情况及分析根据南沙区水务局排水管养单位市政一公司相关工作人员介绍及现场走访，设计范围内大部分路段不存在水浸情况，但环市大道西与金岭南路交叉路口、金岭南路以东段约400米北侧路幅暴雨时存在水浸现象，严重时积水可
2、到2030cm,约雨后半个小时才能自行排干（桩号约为k3+400k3+800）。水浸原因分析：1 .主管管径不足。k3+400-k3+800路段北侧地块为混凝上路面地块及山体高地，该侧路段（道路桩号K4+420K3+420）雨水管管径仅为d400dl200.雨水管道管径严重偏小。2 .雨水口收水能力不足。水浸路段北侧高地基本不存在雨水管道及雨水口、排水沟，山脚没有设置截洪沟。暴雨时，山洪水及地块水直接较快地冲至环市大道西，道路雨水口收水能力无法保证大量雨水的及时收集。本工程采取措施：L在路口处增设双算平入式雨水口，增加对路面雨水的收集能力：同时，在此路段道路红线外侧增设bXh=O.6X1.Om

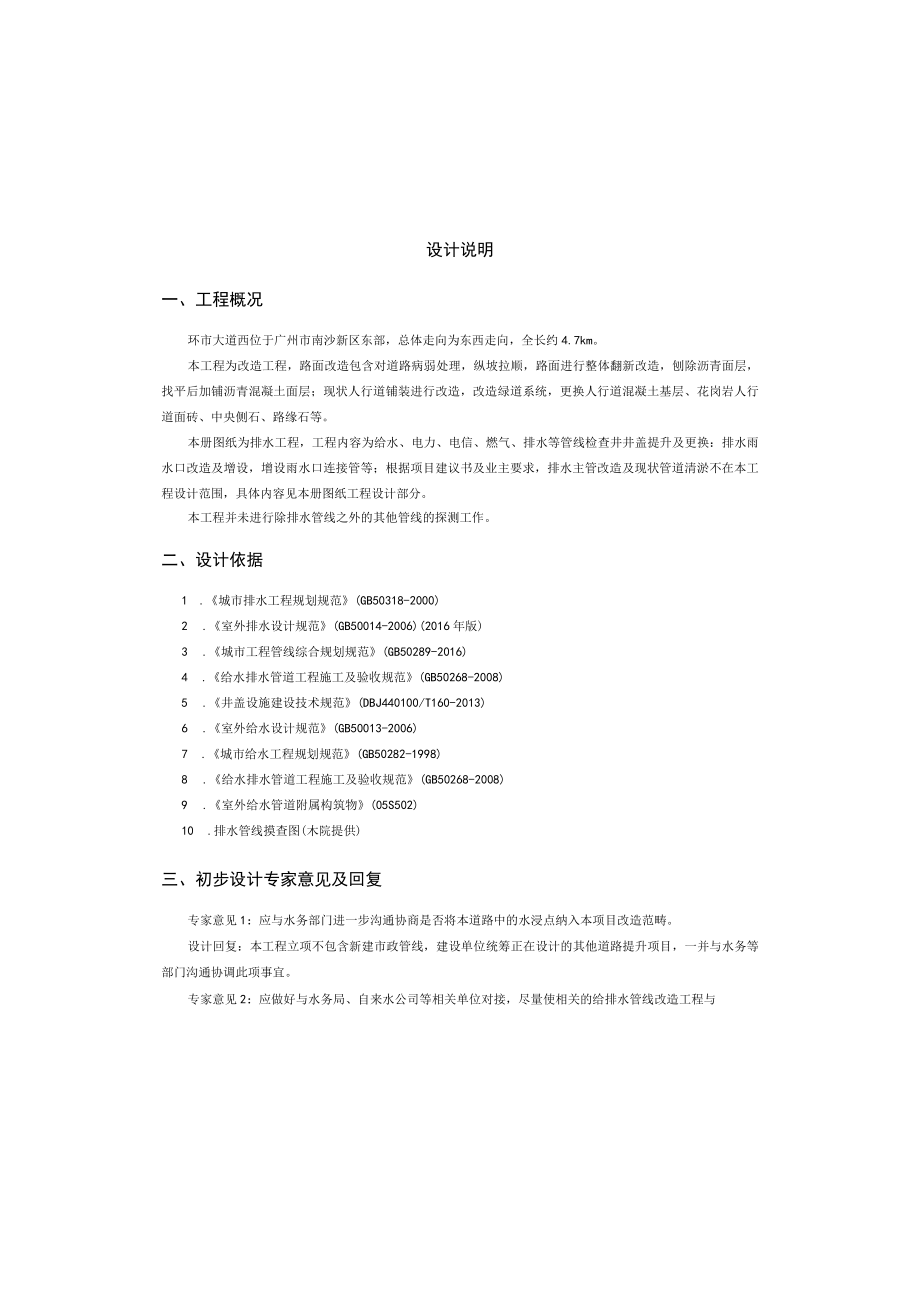

3、格栅式边沟，收集道路北侧由洪水及地块水后接入市政主管，减少雨水对道路的直接冲击。3 .对排水管道进行清淤，增加管道排放能力。建议有关部门尽快实施山脚截洪沟及对道路市政雨水主管进行改造，提升雨水管道排放能力，保证排水通畅。五、工程设计（1）单位：管径、井尺寸以亳米计，管长、标高以米计：采用广州市城建坐标和高程系统。设计说明一、工程概况环市大道西位于广州市南沙新区东部，总体走向为东西走向，全长约4.7km。本工程为改造工程，路面改造包含对道路病弱处理，纵坡拉顺，路面进行整体翻新改造，刨除沥青面层，找平后加铺沥青混凝土面层；现状人行道铺装进行改造，改造绿道系统，更换人行道混凝土基层、花岗岩人行道面砖
4、、中央侧石、路缘石等。本册图纸为排水工程，工程内容为给水、电力、电信、燃气、排水等管线检查井井盖提升及更换：排水雨水口改造及增设，增设雨水口连接管等；根据项目建议书及业主要求，排水主管改造及现状管道清淤不在本工程设计范围，具体内容见本册图纸工程设计部分。本工程并未进行除排水管线之外的其他管线的探测工作。二、设计依据1 .城市排水工程规划规范(GB50318-2000)2 .室外排水设计规范(GB50014-2006)(2016年版)3 .城市工程管线综合规划规范(GB50289-2016)4 .给水排水管道工程施工及验收规范(GB50268-2008)5 .井盖设施建设技术规范(DBJ4401

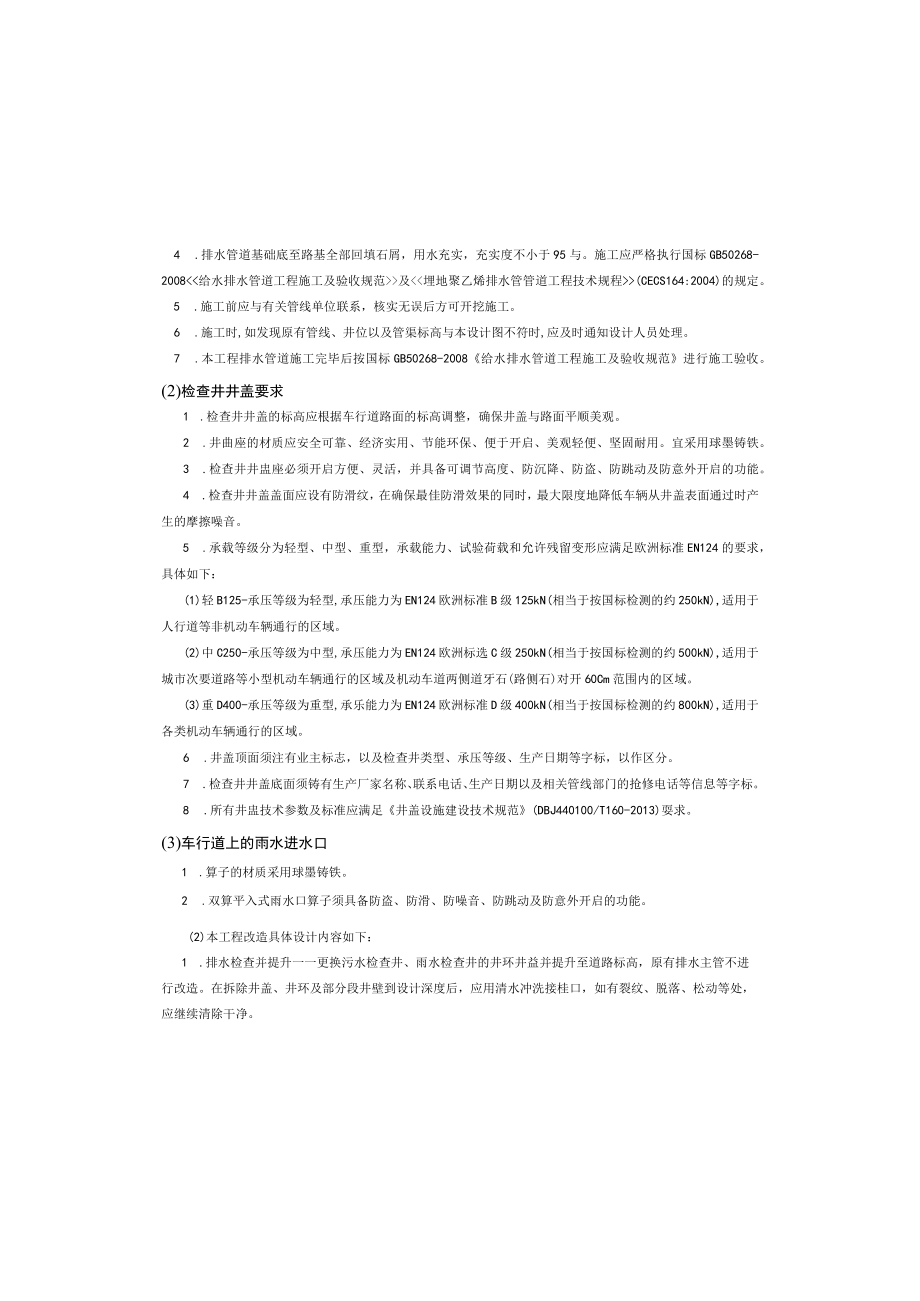

5、00/T160-2013)6 .室外给水设计规范(GB50013-2006)7 .城市给水工程规划规范(GB50282-1998)8 .给水排水管道工程施工及验收规范(GB50268-2008)9 .室外给水管道附属构筑物(05S502)10 .排水管线摸查图(木院提供)三、初步设计专家意见及回复专家意见1：应与水务部门进一步沟通协商是否将本道路中的水浸点纳入本项目改造范畴。设计回复：本工程立项不包含新建市政管线，建设单位统筹正在设计的其他道路提升项目，一并与水务等部门沟通协调此项事宜。专家意见2：应做好与水务局、自来水公司等相关单位对接，尽量使相关的给排水管线改造工程与4 .排水管道基础底至
6、路基全部回填石屑，用水充实，充实度不小于95与。施工应严格执行国标GB50268-2008及(CECS164:2004)的规定。5 .施工前应与有关管线单位联系，核实无误后方可开挖施工。6 .施工时,如发现原有管线、井位以及管渠标高与本设计图不符时,应及时通知设计人员处理。7 .本工程排水管道施工完毕后按国标GB50268-2008给水排水管道工程施工及验收规范进行施工验收。(2)检查井井盖要求1 .检查井井盖的标高应根据车行道路面的标高调整，确保井盖与路面平顺美观。2 .井曲座的材质应安全可靠、经济实用、节能环保、便于开启、美观轻便、坚固耐用。宜采用球墨铸铁。3 .检查井井盅座必须开启方便、
7、灵活，并具备可调节高度、防沉降、防盗、防跳动及防意外开启的功能。4 .检查井井盖盖面应设有防滑纹，在确保最佳防滑效果的同时，最大限度地降低车辆从井盖表面通过时产生的摩擦噪音。5 .承载等级分为轻型、中型、重型，承载能力、试验荷载和允许残留变形应满足欧洲标准EN124的要求，具体如下：(1)轻B125-承压等级为轻型,承压能力为EN124欧洲标准B级125kN(相当于按国标检测的约250kN),适用于人行道等非机动车辆通行的区域。(2)中C250-承压等级为中型,承压能力为EN124欧洲标选C级250kN(相当于按国标检测的约500kN),适用于城市次要道路等小型机动车辆通行的区域及机动车道两侧
8、道牙石(路侧石)对开60Cm范围内的区域。(3)重D400-承压等级为重型,承乐能力为EN124欧洲标准D级400kN(相当于按国标检测的约800kN),适用于各类机动车辆通行的区域。6 .井盖顶面须注有业主标志，以及检查井类型、承压等级、生产日期等字标，以作区分。7 .检查井井盖底面须铸有生产厂家名称、联系电话、生产日期以及相关管线部门的抢修电话等信息等字标。8 .所有井盅技术参数及标准应满足井盖设施建设技术规范(DBJ440100/T160-2013)耍求。(3)车行道上的雨水进水口1 .算子的材质采用球墨铸铁。2 .双算平入式雨水口算子须具备防盗、防滑、防噪音、防跳动及防意外开启的功能。
9、(2)本工程改造具体设计内容如下：1 .排水检查并提升一一更换污水检查井、雨水检查井的井环井益并提升至道路标高，原有排水主管不进行改造。在拆除井盖、井环及部分段井壁到设计深度后，应用清水冲洗接桂口，如有裂纹、脱落、松动等处，应继续清除干净。2 .改造雨水口将原有单算雨水口改建为双算平入式雨水口，井环井盖并提升至道路标高，以提高路面雨水的收水能力。3 .管道与检查井和收水井连接时，管道接口处的外壁做中介层处理。4 .新建雨水口根据道路实际情况，收集道路路面雨水，改善部分路段低洼积水的情况。5 .排水检查井内设置防坠网。防坠网网绳为高强度聚乙烯或尼龙等耐潮防腐材料；网体的网绳直径:8mm;所有网绳
10、由不小于3股单绳制成，单绳拉力大于1600N;防坠网的直径600-800室米，其网目边长不大于10厘米，承重不低于300千克；网绳断裂强力N3000N;耐冲击2500焦耳，网绳不断裂。6 .给水阀门井、电力、电信、燃气检查井提升一一更换给水、电力、电信、燃气的井环井盅并提升至道路标高(原有管线维持现状不变).由于本工程并未进行除排水管线之外的其他管线的探测工作，所更换的给水、电力、电信、燃气等井盖的工程量根据地形图中所示统计，现场施工过程中数量如有变化以现场实际发生为准。7 .本工程施工所用混凝上砂浆，均采用预拌砂浆。8 .由于部分排水检查井井益已被路面完全覆盖，道路改造施工时应仔细核查两检查
11、井间距超规范要求位置，将埋在地下检杳井找出并恢且至地面高程。桩号K2+280至K2+380处南侧、桩号K2+600至K2+720处南侧、桩号K2+880至K2+980处南侧的污水管道检查井的间距过大。9 .由于K4+300K4+380北侧，为土质边坡。为减缓由于雨水冲刷边坡后，泥水堵塞雨水口导致周边雨水无法顺利排放。在此位置设置bXh=O.6X1.Om格栅式边沟，收集雨水后分段排至市政雨水管道。为防止泥水堵塞，排水边沟应建成，应在加强清疏，以保证其排水功能。六、管材及其它(1)管材及其附属设施L开挖施工条件下的重力流排水管：本工程排水管道主要新建DN300的雨水口连接管，i=0.0L管材采用高
12、密度聚乙烯(HDPE)中空壁缠绕结构管，管材环刚度应为8KN12,质量标准必须符合GBT19472.1-2004的规定，图中所注管径均指公称内径，管与管接口之间采用热熔连接。3.废除的管段管口用1:2水泥砂浆封堵。所有井面标高以路面设计标高为准，要求所有井面标高与道路完成路面平齐，井环可等路面成型后再座浆。八、问题与建议1 .原有排水管道系统是按旧有排水规范标准进行的设计施工，管径较小，建议本工程实施后排水管道需加强清淤，保证排水通畅。2 .建议尽快对排水主管按现行排水标准进行改造，保证对道路及周边雨水的顺利排放。3 .井盖顶面须注有承压等级等字标。4 .井盅表面必须经过喷涂防锈环氧树脂或沥青
13、漆等防锈处理。(4)养护要求1 .定期检查井盖周边路面是否下沉。如下沉，可将自调式井盖撬松，并使用吊机等设备将其垂直拔至高出路面标高约20mm,在支座下方及周围下沉的路面填充沥青，然后用东路机轧平压实即可。2 .定期检查井盖的锁定装置是否牢固地卡在支座上。如不能正常工作，可使用工具将锁定装置扳至所需位置。3 .定期检查弹性缓冲胶垫是否损坏，如其不能正常工作，可使用工具将其拔出并更新胶条，以防止井盖在受到冲击时产生响声。七、生产技术要求1 .给排水管道工程的施工应按设计及相关规范、规程要求进行，遵守有关施工安全、劳动保护、防火、防毒的法律、法规，建立安全管理体系和安全生产责任制，确保安全施工。2
14、 .给排水管道工程的建设、养护、维修工程的作业现场应当设置明显标志和安全防护设施。3 .穿越河道等特殊重要构筑物的给排水管道在施工前应查明工程场区周边状况，重视施工过程对周边环境可能造成的人员、构筑物破坏的安全影响，设计及施工方案需报主管部门审批后方可实施。4 .给排水管道工程施工前必须对该道路/地面下的管线进行详细的摸查，相距现有地下管线较近时，须会同相关单位对现有管线的保护、改线和迁移制定可行的方案。5 .给排水管道敷设位置与房屋建筑距离较近时，应对房屋建筑进行鉴定，根据所需做好房屋支护，确保安全方可开挖施工。6 .给排水管道工程施工期间应合理安排注意临时导水和排水设施，确保施工期间排水顺畅。7 .检查井内易产生和积累有毒有害气体，下检查井清淤时应按照广州市排水管理规定的要求执行，通风充分，在确保安全的情况下人员才能下去。8 .排水工程因接触污水、污泥等污染物，应注意卫生措施，避免影响身体健康。9 .污水、雨污水合流管道及湿陷土、膨胀土、流砂地区的雨水管道，必须经严密性试验合格后方可投入运行。10 .给排水管道的维护安全作业应严格按照城镇供水管网运行、维护及安全技术规程和城镇排水管道维护安全技术规程的要求执行。11 .其他未尽事宜，应按照相关安全生产的法律、法规执行。
