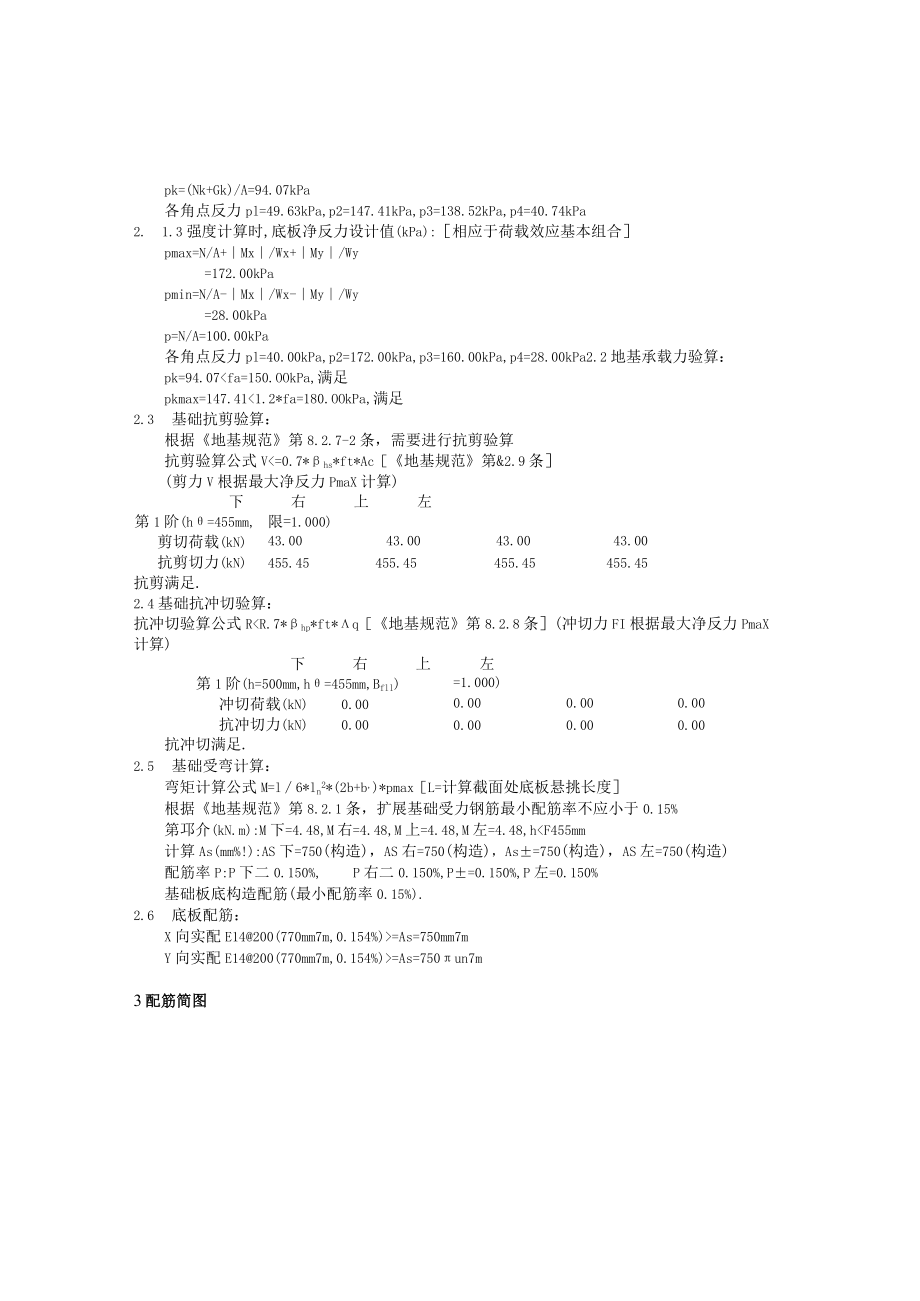

现浇独立柱基础设计(DJ-1)尺寸为1米x1米.docx_第3页
第3页 / 共5页
现浇独立柱基础设计(DJ-1)尺寸为1米x1米.docx_第4页
第4页 / 共5页
现浇独立柱基础设计(DJ-1)尺寸为1米x1米.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《现浇独立柱基础设计(DJ-1)尺寸为1米x1米.docx》由会员分享,可在线阅读,更多相关《现浇独立柱基础设计(DJ-1)尺寸为1米x1米.docx(5页珍藏版)》请在第壹文秘上搜索。

1、现浇独立柱基础设计(DJ-I)尺寸为1米Xl米执行规范:混凝土结构设计规范(GB50010-2010),本文简称混凝土规范建筑地基基础设计规范(GB50007-2011),本文简称地基规范建筑抗震设计规范(GB50011-2010),本文简称抗震规范钢筋:d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500;Q-HRBF400;R-HRBF5001设计资料:1.1已知条件:类型:阶梯形柱数:单柱阶数:1基础尺寸(单位mm):bl=1000,bl1=500,al=1000,al1=500,hl=500柱:方柱,A=500mm,B=500mm设计值:N=100.

2、OOkN,Mx=5.OOkN.m,Vx=4.OOkN,My=7.OOkN.m,Vy=4.OOkN标准值:Nk=74.07kN,Mxk=3.70kN.m,Vxk=2.96kN,Myk=5.19kN.m,Vyk=2.96kN混凝土强度等级:C30,fc=14.30Nmm2钢筋级别:HRB400,fy=360Nmm2纵筋最小配筋:0.15配筋调整系数:1.0配筋计算方法:通用法基础混凝土纵筋保护层厚度:40mm基础与覆土的平均容重:20.00kNm3修正后的地基承载力特征值:15OkPa基础埋深:LOOm作用力位置标高:0.OOOrn剪力作用附加弯矩M=V*h(力臂h=l.000m):My=4.OO

3、kN.mMx,=-4.OOkN.mMyk,=2.96kN.mMxk,=-2.96kN.m设计荷翰图基础尺寸简图1.2计算要求:(1)基础抗弯计算(2)基础抗剪验算(3)基础抗冲切验算(4)地基承载力验算单位说明:力:kN,力矩:kN.m,应力:kPa2计算过程和计算结果2.1基底反力计算:2.1.1统计到基底的荷载标准值:Nk=74.07,Mkx=0.74,Mky=8.15设计值:N=100.00,Mx=1.00,My=11.002.1.2承载力验算时,底板总反力标准值(kPa):相应于荷载效应标准组合pkmax=(Nk+Gk)/A+|Mxk|/Wx+MykWy=147.41kPapkmin=

4、(Nk+Gk)/A-Mxk/Wx-MykWy=40.74kPapk=(Nk+Gk)/A=94.07kPa各角点反力pl=49.63kPa,p2=147.41kPa,p3=138.52kPa,p4=40.74kPa2. 1.3强度计算时,底板净反力设计值(kPa):相应于荷载效应基本组合pmax=N/A+Mx/Wx+My/Wy=172.00kPapmin=N/A-Mx/Wx-My/Wy=28.00kPap=N/A=100.00kPa各角点反力pl=40.00kPa,p2=172.00kPa,p3=160.00kPa,p4=28.00kPa2.2地基承载力验算:pk=94.07fa=150.OOk

5、Pa,满足pkmax=147.411.2*fa=180.OOkPa,满足2.3 基础抗剪验算:根据地基规范第8.2.7-2条,需要进行抗剪验算抗剪验算公式V=0.7*hs*ft*Ac地基规范第&2.9条(剪力V根据最大净反力PmaX计算)下右上左第1阶(h=455mm,限=1.000)剪切荷载(kN)43.0043.0043.0043.00抗剪切力(kN)455.45455.45455.45455.45抗剪满足.2.4基础抗冲切验算:抗冲切验算公式RR.7*hp*ft*q地基规范第8.2.8条(冲切力FI根据最大净反力PmaX计算)下右上左第1阶(h=500mm,h=455mm,Bfll)=1.000)冲切荷载(kN)0.000.000.000.00抗冲切力(kN)0.000.000.000.00抗冲切满足.2.5 基础受弯计算:弯矩计算公式M=l6*ln2*(2b+b,)*pmaxL=计算截面处底板悬挑长度根据地基规范第8.2.1条,扩展基础受力钢筋最小配筋率不应小于0.15%第邛介(kN.m):M下=4.48,M右=4.48,M上=4.48,M左=4.48,h=As=750mm7mY向实配E14200(770mm7m,0.154%)=As=750un7m3配筋简图Asy=750E14200(770)净反力设计修kPo)
