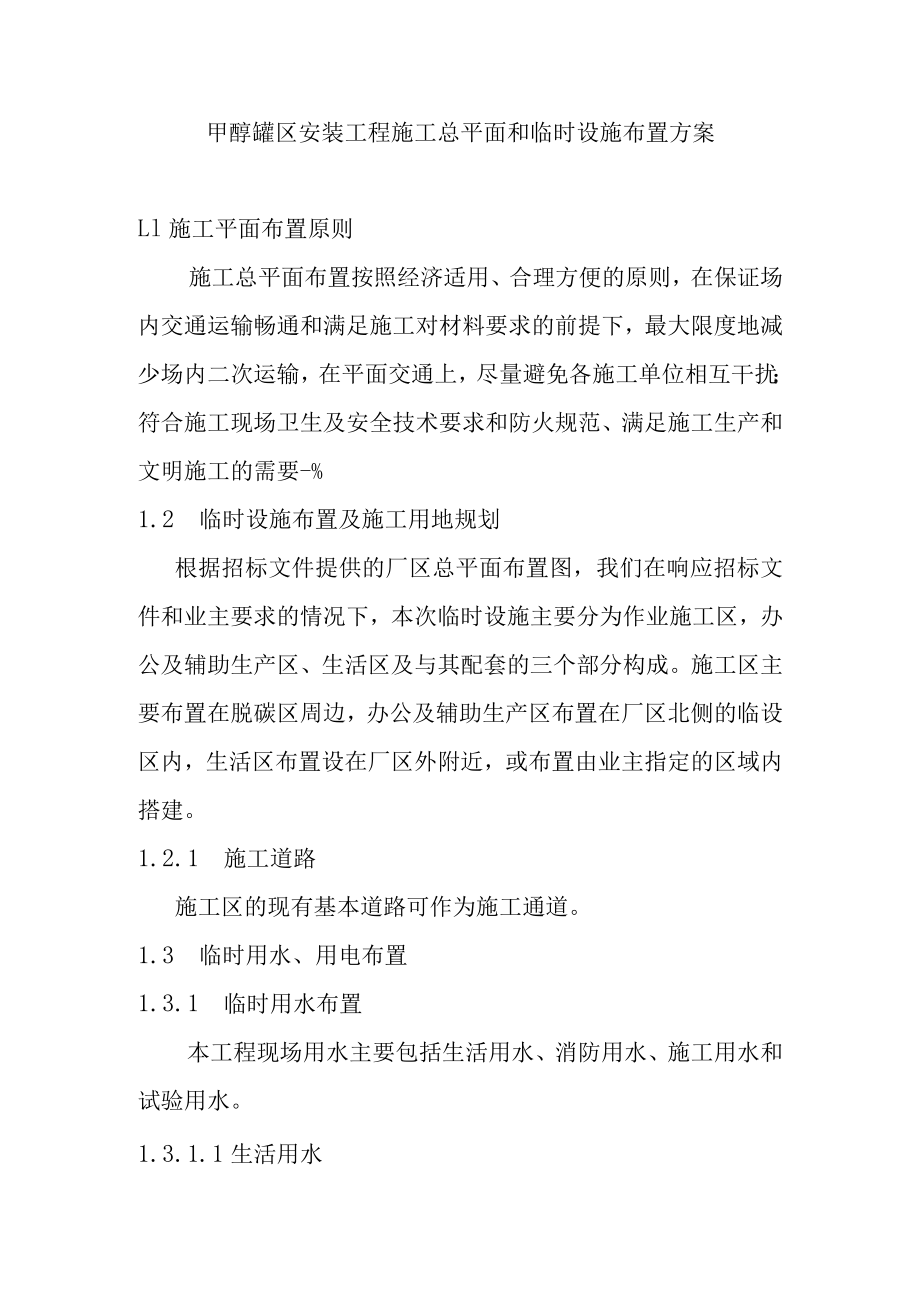

1、甲醇罐区安装工程施工总平面和临时设施布置方案Ll施工平面布置原则施工总平面布置按照经济适用、合理方便的原则，在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内二次运输，在平面交通上，尽量避免各施工单位相互干扰；符合施工现场卫生及安全技术要求和防火规范、满足施工生产和文明施工的需要-%1.2 临时设施布置及施工用地规划根据招标文件提供的厂区总平面布置图，我们在响应招标文件和业主要求的情况下，本次临时设施主要分为作业施工区，办公及辅助生产区、生活区及与其配套的三个部分构成。施工区主要布置在脱碳区周边，办公及辅助生产区布置在厂区北侧的临设区内，生活区布置设在厂区外附近，或布置由业

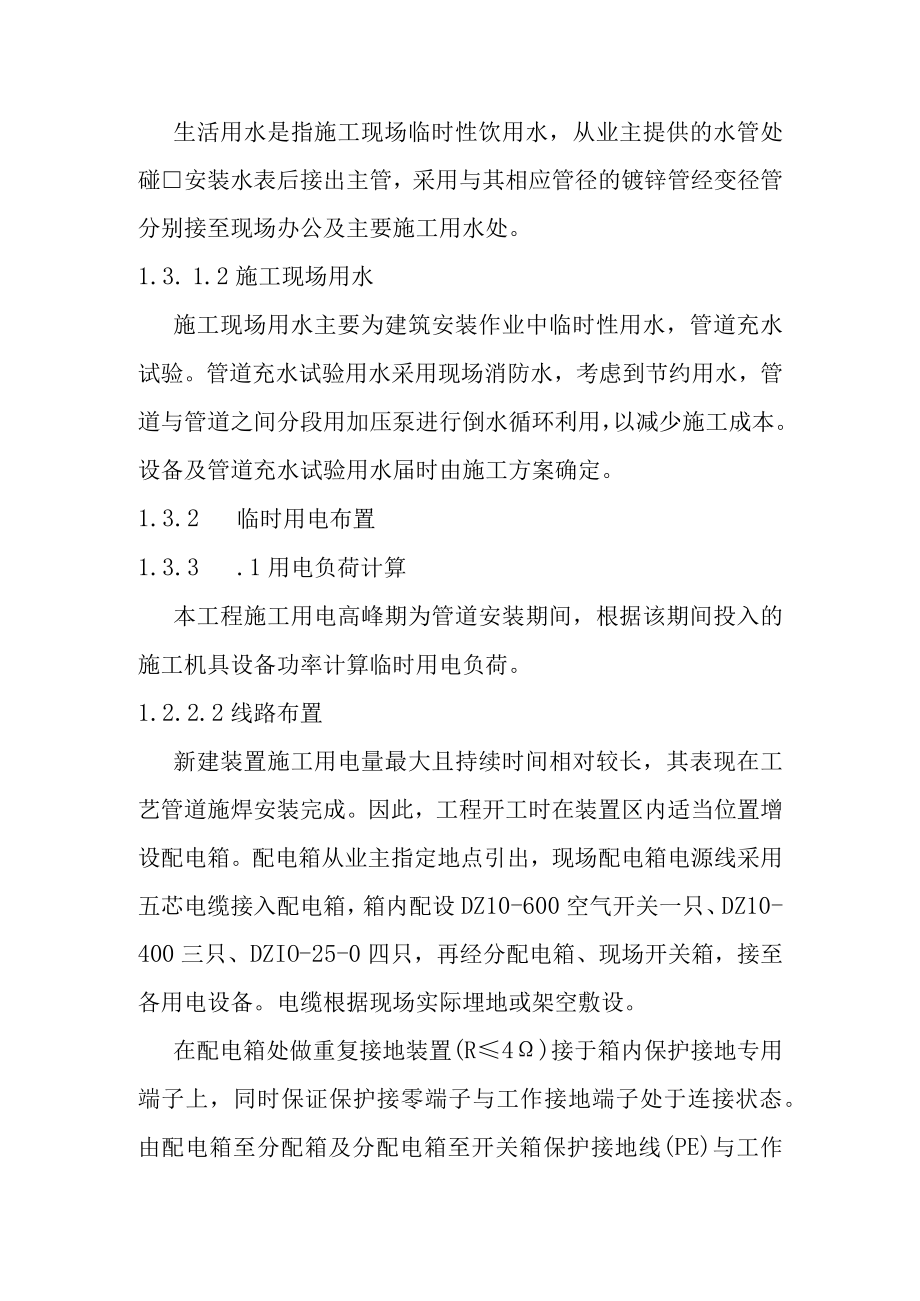

2、主指定的区域内搭建。1.2.1 施工道路施工区的现有基本道路可作为施工通道。1.3 临时用水、用电布置1.3.1 临时用水布置本工程现场用水主要包括生活用水、消防用水、施工用水和试验用水。1.3.1.1生活用水生活用水是指施工现场临时性饮用水，从业主提供的水管处碰安装水表后接出主管，采用与其相应管径的镀锌管经变径管分别接至现场办公及主要施工用水处。1.3. 1.2施工现场用水施工现场用水主要为建筑安装作业中临时性用水，管道充水试验。管道充水试验用水采用现场消防水，考虑到节约用水，管道与管道之间分段用加压泵进行倒水循环利用，以减少施工成本。设备及管道充水试验用水届时由施工方案确定。1.3.2 临
3、时用电布置1.3.3 .1用电负荷计算本工程施工用电高峰期为管道安装期间，根据该期间投入的施工机具设备功率计算临时用电负荷。1.2.2.2线路布置新建装置施工用电量最大且持续时间相对较长，其表现在工艺管道施焊安装完成。因此，工程开工时在装置区内适当位置增设配电箱。配电箱从业主指定地点引出，现场配电箱电源线采用五芯电缆接入配电箱，箱内配设DZ10-600空气开关一只、DZ10-400三只、DZIO-25-0四只，再经分配电箱、现场开关箱，接至各用电设备。电缆根据现场实际埋地或架空敷设。在配电箱处做重复接地装置(R4)接于箱内保护接地专用端子上，同时保证保护接零端子与工作接地端子处于连接状态。由配

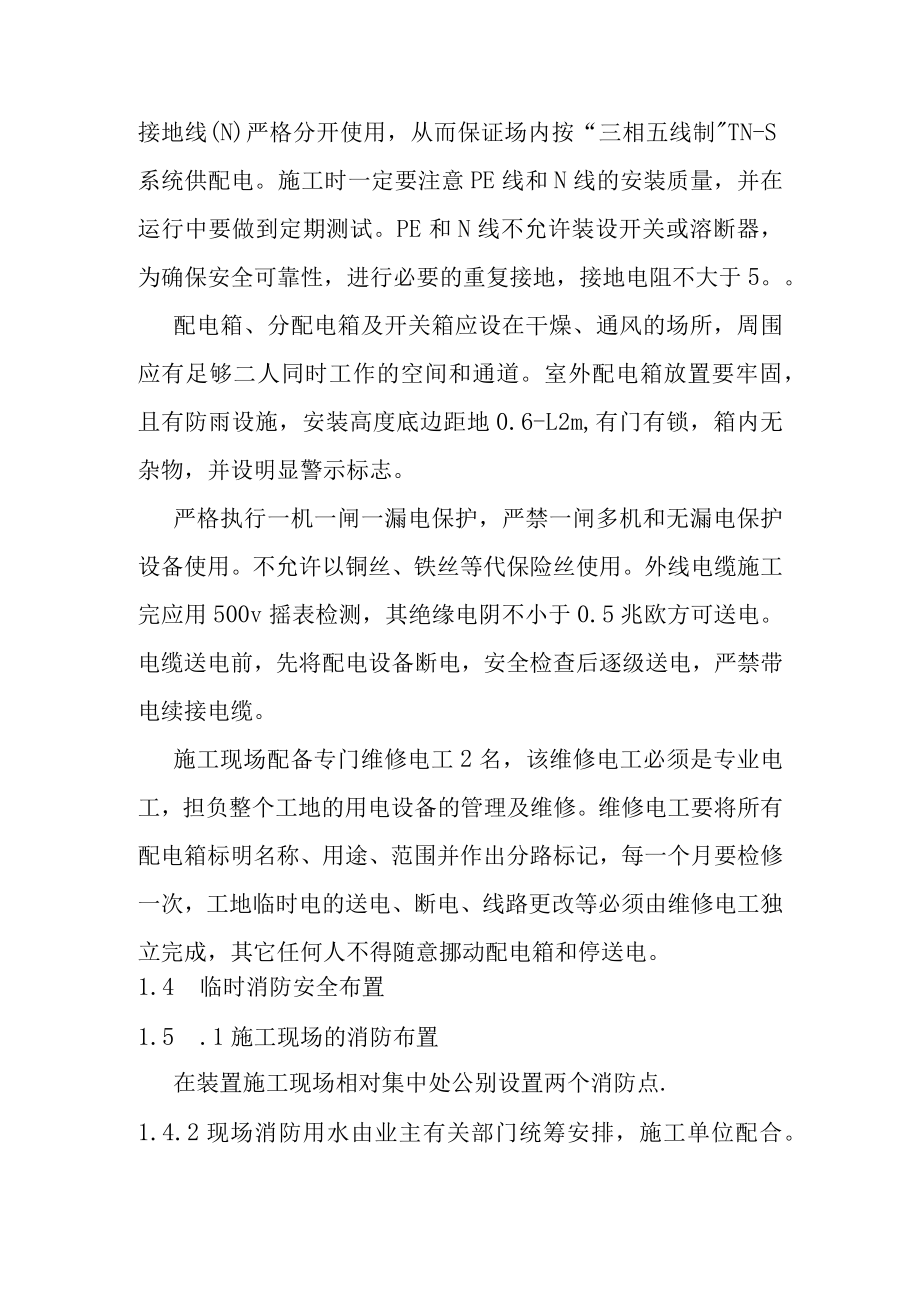

4、电箱至分配箱及分配电箱至开关箱保护接地线(PE)与工作接地线(N)严格分开使用，从而保证场内按“三相五线制TN-S系统供配电。施工时一定要注意PE线和N线的安装质量，并在运行中要做到定期测试。PE和N线不允许装设开关或溶断器，为确保安全可靠性，进行必要的重复接地，接地电阻不大于5。配电箱、分配电箱及开关箱应设在干燥、通风的场所，周围应有足够二人同时工作的空间和通道。室外配电箱放置要牢固，且有防雨设施，安装高度底边距地0.6-L2m,有门有锁，箱内无杂物，并设明显警示标志。严格执行一机一闸一漏电保护，严禁一闸多机和无漏电保护设备使用。不允许以铜丝、铁丝等代保险丝使用。外线电缆施工完应用500v摇
5、表检测，其绝缘电阴不小于0.5兆欧方可送电。电缆送电前，先将配电设备断电，安全检查后逐级送电，严禁带电续接电缆。施工现场配备专门维修电工2名，该维修电工必须是专业电工，担负整个工地的用电设备的管理及维修。维修电工要将所有配电箱标明名称、用途、范围并作出分路标记，每一个月要检修一次，工地临时电的送电、断电、线路更改等必须由维修电工独立完成，其它任何人不得随意挪动配电箱和停送电。1.4 临时消防安全布置1.5 .1施工现场的消防布置在装置施工现场相对集中处公别设置两个消防点.1.4.2现场消防用水由业主有关部门统筹安排，施工单位配合。1.6 现场废弃物的管理1.1.1生活废弃物的管理在生活区内洗漱
6、池边设置移动式垃圾桶，并在生活区西大门处设置垃圾箱一个。生活区清洁人员每天负责将移动式垃圾桶内的垃圾集中到池中进行集中处理。在食堂的排水沟设置隔油池，产生的污水经下水管道进入隔油池后排入业主规划的总排水沟。厕所的污水排放必须先经过化粪池，才能对外排放。1.1.2现场废弃物的管理由于施工现场人员多、面积大，在施工班组作业过程中，派专人对现场卫生进行巡视，发现垃圾随时收集、清理，并将现场的施工垃圾倒放至指定的部位一，并将垃圾清运到指定的地点，严禁随意抛撒。1.6施工平面布置管理1.6.1 平面管理总原则根据施工平面设计，以充分保障各阶段的施工重点，保证进度计划的顺利实施为目的。在工程施工前，制订详
7、细的大型机具使用及进退场计划，主材及周转材料生产、加工、堆放、运输计划。同时制订以上计划的具体实施方案，严格执行，奖罚分明，实施施工平面的科学、文明管理。1.6.2 平面管理计划的实施根据工程进度计划的实施调整情况，分阶段发布平面管理实施计划，包含时间计划表、责任人，计划执行中，不定期召开调度会，经充分协调，研究后发布计划调整书，确保平面管理计划实施。1.6.3 平面管理措施根据施工现场及工程施工进度计划，将采取以下措施进行现场平面的管理和控制：1.6.3.1根据不同施工阶段、施工内容及施工特点，合理布置各专业的预制场，减少二次搬运。1.6.3.2抓好已领主材和施工设备的堆放。按主材、设备使用对象对各施工队进行包干清理.
