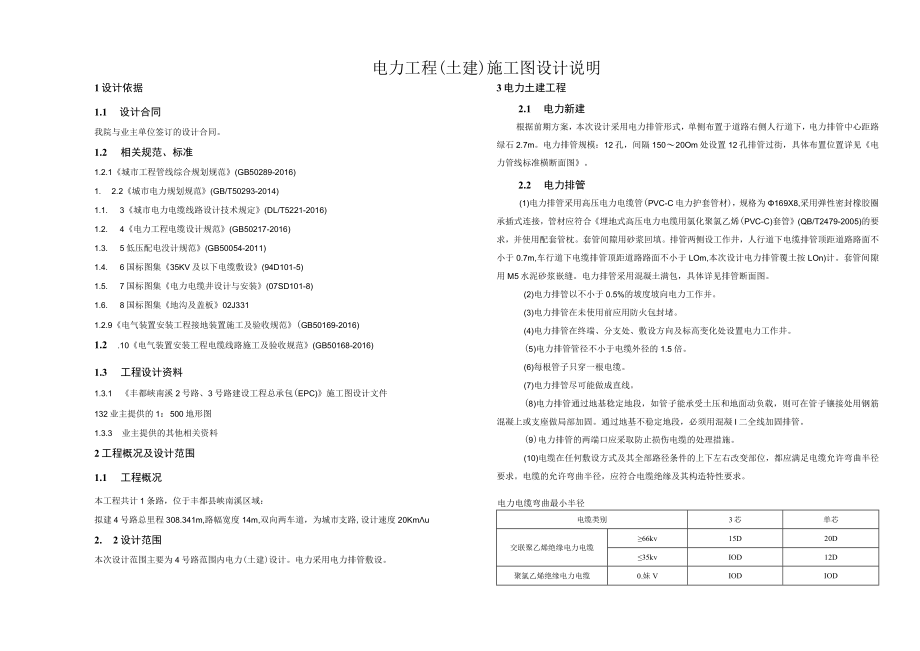

1、电力工程(土建)施工图设计说明1设计依据1.1 设计合同我院与业主单位签订的设计合同。1.2 相关规范、标准1.2.1城市工程管线综合规划规范(GB50289-2016)1. 2.2城市电力规划规范(GB/T50293-2014)1.1. 3城市电力电缆线路设计技术规定(DL/T5221-2016)1.2. 4电力工程电缆设计规范(GB50217-2016)1.3. 5低压配电没计规范(GB50054-2011)1.4. 6国标图集35KV及以下电缆敷设(94D101-5)1.5. 7国标图集电力电缆井设计与安装(07SD101-8)1.6. 8国标图集地沟及盖板02J3311.2.9电气装置
2、安装工程接地装置施工及验收规范(GB50169-2016)1.2 .10电气装置安装工程电缆线路施工及验收规范(GB50168-2016)1.3 工程设计资料1.3.1 丰都峡南溪2号路、3号路建设工程总承包(EPC)施工图设计文件132业主提供的1：500地形图1.3.3 业主提供的其他相关资料2工程概况及设计范围1.1 工程概况本工程共计1条路，位于丰都县峡南溪区域：拟建4号路总里程308.341m,路幅宽度14m,双向两车道，为城市支路,设计速度20Kmu2. 2设计范围本次设计范围主要为4号路范围内电力(土建)设计。电力采用电力排管敷设。3电力土建工程2.1 电力新建根据前期方案，本次
3、设计采用电力排管形式，单侧布置于道路右侧人行道下，电力排管中心距路绿石2.7m。电力排管规模：12孔，间隔15020Om处设置12孔排管过街，具体布置位置详见电力管线标准横断面图。2.2 电力排管(1)电力排管采用高压电力电缆管(PVC-C电力护套管材)，规格为169X8,采用弹性密封橡胶圈承插式连接，管材应符合埋地式高压电力电缆用氯化聚氯乙烯(PVC-C)套管(QB/T2479-2005)的要求，并使用配套管枕。套管间隙用砂浆回填。排管两侧设工作井，人行道下电缆排管顶距道路路面不小于0.7m,车行道下电缆排管顶距道路路面不小于LOm,本次设计电力排管覆土按LOn)计。套管间隙用M5水泥砂浆嵌
4、缝。电力排管采用混凝土满包，具体详见排管断面图。(2)电力排管以不小于0.5%的坡度坡向电力工作并。(3)电力排管在未使用前应用防火包封堵。(4)电力排管在终端、分支处、敷设方向及标高变化处设置电力工作井。(5)电力排管管径不小于电缆外径的1.5倍。(6)每根管子只穿一根电缆。(7)电力排管尽可能做成直线。(8)电力排管通过地基稔定地段，如管子能承受土压和地面动负载，则可在管子镶接处用钢筋混凝上或支座做局部加固。通过地基不稳定地段，必须用混凝I二全线加固排管。(9)电力排管的两端口应采取防止损伤电缆的处理措施。(10)电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半

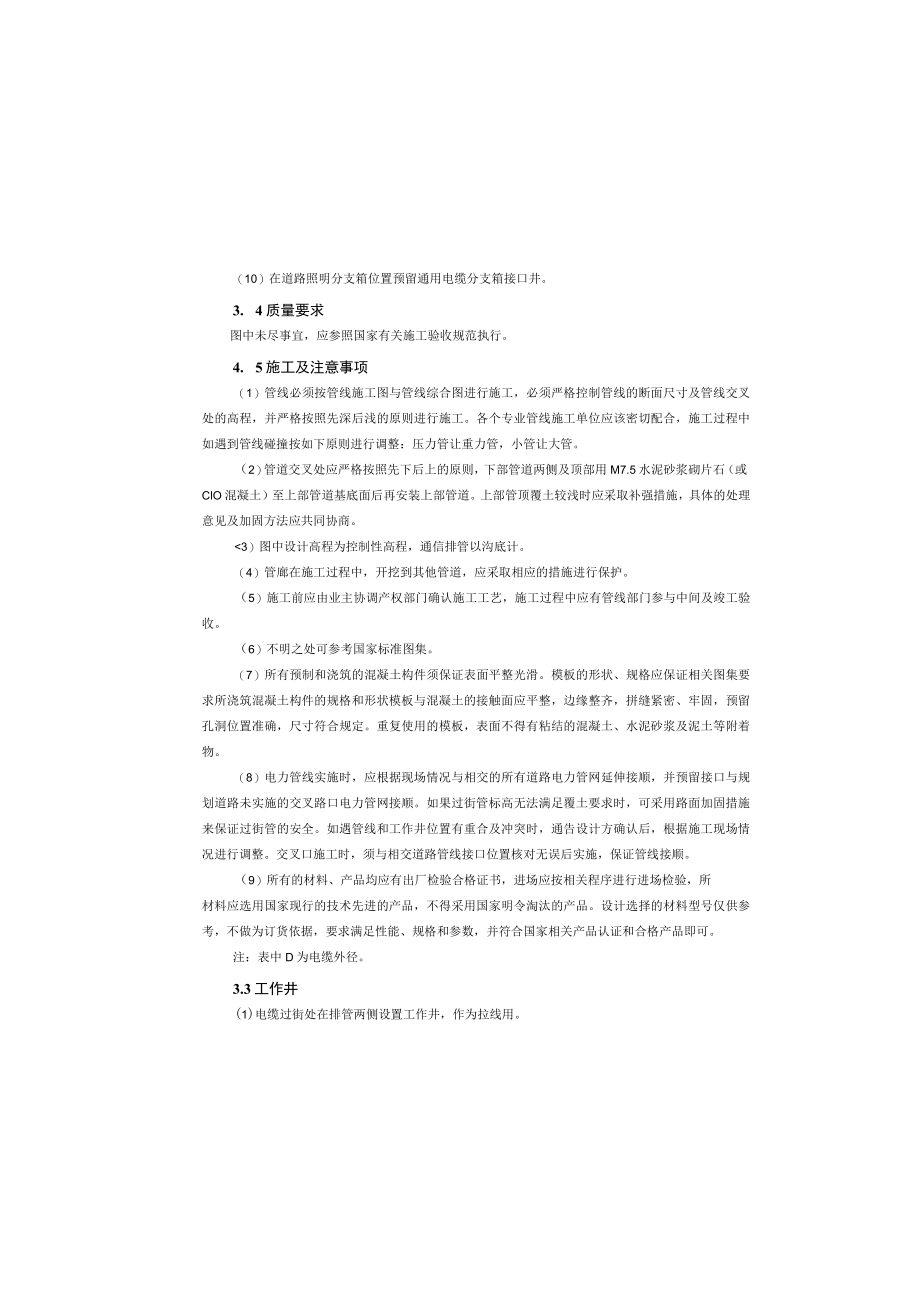

5、径要求。电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。电力电缆弯曲最小半径电缆类别3芯单芯交联聚乙烯绝缘电力电缆66kv15D20D35kvIOD12D聚氯乙烯绝缘电力电缆0.妹VIODIOD（10）在道路照明分支箱位置预留通用电缆分支箱接口井。3. 4质量要求图中未尽事宜，应参照国家有关施工验收规范执行。4. 5施工及注意事项（1）管线必须按管线施工图与管线综合图进行施工，必须严格控制管线的断面尺寸及管线交叉处的高程，并严格按照先深后浅的原则进行施工。各个专业管线施工单位应该密切配合，施工过程中如遇到管线碰撞按如下原则进行调整：压力管让重力管，小管让大管。（2）管道交叉处应严格按照先下
6、后上的原则，下部管道两侧及顶部用M7.5水泥砂浆砌片石（或ClO混凝土）至上部管道基底面后再安装上部管道。上部管顶覆土较浅时应采取补强措施，具体的处理意见及加固方法应共同协商。3）图中设计高程为控制性高程，通信排管以沟底计。（4）管廊在施工过程中，开挖到其他管道，应采取相应的措施进行保护。（5）施工前应由业主协调产权部门确认施工工艺，施工过程中应有管线部门参与中间及竣工验收。（6）不明之处可参考国家标准图集。（7）所有预制和浇筑的混凝土构件须保证表面平整光滑。模板的形状、规格应保证相关图集要求所浇筑混凝土构件的规格和形状模板与混凝土的接触面应平整，边缘整齐，拼缝紧密、牢固，预留孔洞位置准确，尺
7、寸符合规定。重复使用的模板，表面不得有粘结的混凝土、水泥砂浆及泥土等附着物。（8）电力管线实施时，应根据现场情况与相交的所有道路电力管网延伸接顺，并预留接口与规划道路未实施的交叉路口电力管网接顺。如果过街管标高无法满足覆土要求时，可采用路面加固措施来保证过街管的安全。如遇管线和工作井位置有重合及冲突时，通告设计方确认后，根据施工现场情况进行调整。交叉口施工时，须与相交道路管线接口位置核对无误后实施，保证管线接顺。（9）所有的材料、产品均应有出厂检验合格证书，进场应按相关程序进行进场检验，所材料应选用国家现行的技术先进的产品，不得采用国家明令淘汰的产品。设计选择的材料型号仅供参考，不做为订货依据

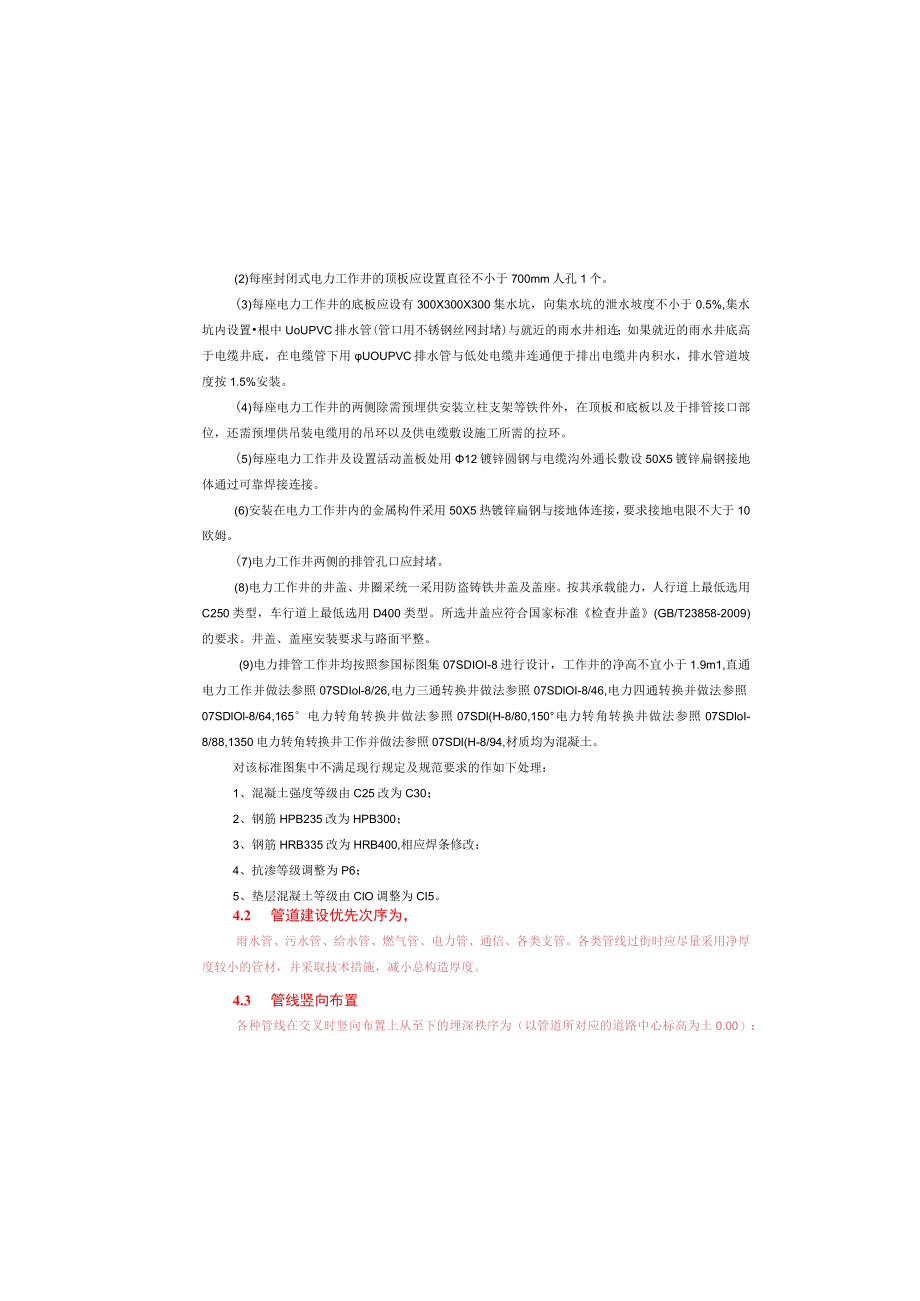

8、，要求满足性能、规格和参数，并符合国家相关产品认证和合格产品即可。注：表中D为电缆外径。3.3工作井(1)电缆过街处在排管两侧设置工作井，作为拉线用。(2)每座封闭式电力工作井的顶板应设置直径不小于700mm人孔1个。(3)每座电力工作井的底板应设有300X300X300集水坑，向集水坑的泄水坡度不小于0.5%,集水坑内设置根中UoUPVC排水管(管口用不锈钢丝网封堵)与就近的雨水井相连；如果就近的雨水井底高于电缆井底，在电缆管下用UOUPVC排水管与低处电缆井连通便于排出电缆井内积水，排水管道坡度按1.5%安装。(4)每座电力工作井的两侧除需预埋供安装立柱支架等铁件外，在顶板和底板以及于排管
9、接口部位，还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。(5)每座电力工作井及设置活动盖板处用12镀锌圆钢与电缆沟外通长敷设50X5镀锌扁钢接地体通过可靠焊接连接。(6)安装在电力工作井内的金属构件采用50X5热镀锌扁钢与接地体连接，要求接地电限不大于10欧姆。(7)电力工作井两侧的排管孔口应封堵。(8)电力工作井的井盖、井圈采统一采用防盗铸铁井盖及盖座。按其承载能力，人行道上最低选用C250类型，车行道上最低选用D400类型。所选井盖应符合国家标准检查井盖(GB/T23858-2009)的要求。井盖、盖座安装要求与路面平整。(9)电力排管工作井均按照参国标图集07SDIOI-8进行
10、设计，工作井的净高不宜小于1.9m1,直通电力工作并做法参照07SDIol-8/26,电力三通转换井做法参照07SDlOI-8/46,电力四通转换并做法参照07SDlOl-8/64,165电力转角转换井做法参照07SDl(H-8/80,150电力转角转换井做法参照07SDloI-8/88,1350电力转角转换井工作并做法参照07SDl(H-8/94,材质均为混凝土。对该标准图集中不满足现行规定及规范要求的作如下处理：1、混凝土强度等级由C25改为C30；2、钢筋HPB235改为HPB300；3、钢筋HRB335改为HRB400,相应焊条修改：4、抗渗等级调整为P6；5、垫层混凝土等级由ClO调
11、整为CI5。4.2 管道建设优先次序为，雨水管、污水管、给水管、燃气管、电力管、通信、各类支管。各类管线过街时应尽量采用净厚度较小的管材，并采取技术措施，减小总构造厚度。4.3 管线竖向布置各种管线在交叉时竖向布置上从至下的埋深秩序为（以管道所对应的道路中心标高为土0.00）：路灯照明-0.5m、天然气管道（管顶覆土）-0.8m、给水管道（管顶覆土）T.Om、通信推管（管顶覆土）-0.8m、电排管（管底埋深）T.4m、雨水管道（管顶覆土）-2.Om,污水管道（管顶役士）-2.5mo综合管网在交叉路门交叉时，为避免碰撞冲突，相应的作竖向标高控制I。给水管道、通信排管、电力排管在与其它管道交叉时应
12、相应下沉。管道竖向位置控制详见下表。管线名称覆土管线名称覆士天然气管道0.8-1.2电力排管0.7给水管0.77.2雨水2.0-2.5路灯0.5污水2.53.2通信管0.8-1.2本表的数字为主要覆上埋深，各交叉口处的埋深根据交叉口处的竖向设计确定。4.4 技术要求给水、排水、电力、通信、燃气管道各专业具体要求详见各专业施工图。5电力主要工程量表项目名称单位数量规格12孔电力插管PVC-C(169X8)m306含连接件及管枕100x5通信光缆套管管PVC-Cm612含连接件及管枕直通电力工作并座7混凝土电力三通转换井座1混凝土电力四通转换井座2混凝土UPVC排水管m60110（按每井IOm考虑
13、）水平接地热镀锌扁钢m466-50X5镀锌角钢接地极m50L505土石方贵m31654暂估，土石比同道路(10)施工单位应按照相应的施工技术标准和验收规程对工程施工质量进行全过程控制，每分项工程完成后，必须进行检验，相关各分项工程之间，必须进行交接检验，所有隐蔽分项工程必须进行陷蔽验收，未经检验或验收不合格不得进行下道分项工程。(H)本说明及设计图说未特别予以说明的内容，均应遵照相关施工规范及各种专业、行业技术规范、标准进行。(12)施工中发现问题，或设计资料之间、设计与现场情况之间有不符之处，应及时通知设计单位，以会同建设单位、监理单位及质监等部门共同研究处理，以确保工程质量。施工单位不得擅
14、自进行处理。(13)沟槽开挖：敷设于道路人行道下或是路基拓宽段。电力排管沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按控制，如果现场条件不允许，必须采取加支撑等措施。对于填方地段，电力排管须在埴方进行至设计路面标高后方可开挖管道沟槽，填方应按道路路基要求进行。(U)沟槽回填:电力排管：回填材料采用沟槽开挖的砂石细料回填，但回填料的粒径不得大于0.1m；在道路范围内，压实度应达到道路路基密实度要求。排管(沟槽底至设计路面范围内)禁止采用推土机等大型机械进行回埴。管顶严禁使用重锤夯实。3.6其他说明(1)请业主协调当地电力公司，复核电力各节点大样工艺做法，并对管线断面大小进行复核。本图在实施前需先征求电力部门书面审批意见以及规划部门的相关意见：在施工过程中要求电力部门参与中间验收及竣工验收。(2)电缆排管必须经电力试验单位测试(包括压路试验和通流试验等)合格后方可使用。(3)由于未收集到幸福大道现状电力管线，施工单位施工前需复测现状电力管线，确保与现状管线接顺。4管线综合4.1管道布置从地面算起，从上至下管道布置顺序为：电力管道、通信管道、燃气管道、给水管道、雨水管道、污水管道。
