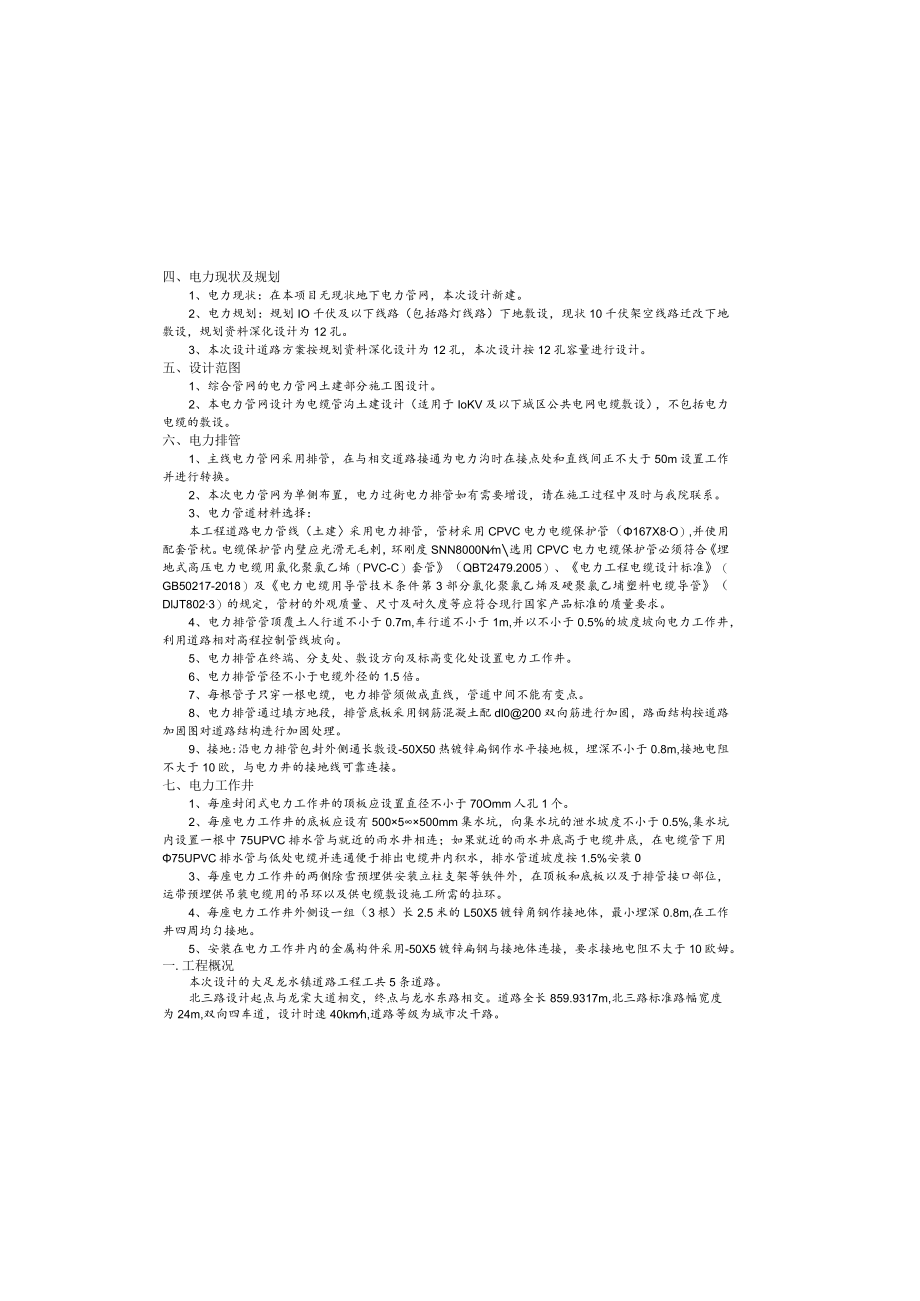

1、四、电力现状及规划1、电力现状：在本项目无现状地下电力管网，本次设计新建。2、电力规划：规划IO千伏及以下线路（包括路灯线路）下地敷设，现状10千伏架空线路迁改下地敷设，规划资料深化设计为12孔。3、本次设计道路方案按规划资料深化设计为12孔，本次设计按12孔容量进行设计。五、设计范图1、综合管网的电力管网土建部分施工图设计。2、本电力管网设计为电缆管沟土建设计（适用于IoKV及以下城区公共电网电缆敷设），不包括电力电缆的敷设。六、电力排管1、主线电力管网采用排管，在与相交道路接通为电力沟时在接点处和直线间正不大于50m设置工作并进行转换。2、本次电力管网为单侧布置，电力过街电力排管如有需要增
2、设，请在施工过程中及时与我院联系。3、电力管道材料选择：本工程道路电力管线（土建采用电力排管，管材采用CPVC电力电缆保护管（167X8O）,并使用配套管枕。电缆保护管内壁应光滑无毛剌，环刚度SNN8000Nm选用CPVC电力电缆保护管必须符合埋地式高压电力电缆用氯化聚氯乙烯（PVC-C）套管（QBT2479.2005）、电力工程电缆设计标准（GB50217-2018）及电力电缆用导管技术条件第3部分氯化聚氯乙烯及硬聚氯乙埔塑料电缆导管（DlJT8023）的规定，管材的外观质量、尺寸及耐久度等应符合现行国家产品标准的质量要求。4、电力排管管顶覆土人行道不小于0.7m,车行道不小于1m,并以不小
3、于0.5%的坡度坡向电力工作井，利用道路相对高程控制管线坡向。5、电力排管在终端、分支处、敷设方向及标高变化处设置电力工作井。6、电力排管管径不小于电缆外径的1.5倍。7、每根管子只穿一根电缆，电力排管须做成直线，管道中间不能有变点。8、电力排管通过填方地段，排管底板采用钢筋混凝土配dl0200双向筋进行加固，路面结构按道路加固图对道路结构进行加固处理。9、接地:沿电力排管包封外侧通长敷设-50X50热镀锌扁钢作水平接地极，埋深不小于0.8m,接地电阻不大于10欧，与电力井的接地线可靠连接。七、电力工作井1、每座封闭式电力工作井的顶板应设置直径不小于70Omm人孔1个。2、每座电力工作井的底板
4、应设有5005500mm集水坑，向集水坑的泄水坡度不小于0.5%,集水坑内设置一根中75UPVC排水管与就近的雨水井相连；如果就近的雨水井底高于电缆井底，在电缆管下用75UPVC排水管与低处电缆并连通便于排出电缆井内积水，排水管道坡度按1.5%安装O3、每座电力工作井的两侧除雪预埋供安装立柱支架等铁件外，在顶板和底板以及于排管接口部位，运带预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。4、每座电力工作井外侧设一组（3根）长2.5米的L50X5镀锌角钢作接地体，最小埋深0.8m,在工作井四周均匀接地。5、安装在电力工作井内的金属构件采用-50X5镀锌扁钢与接地体连接，要求接地电阻不大于10

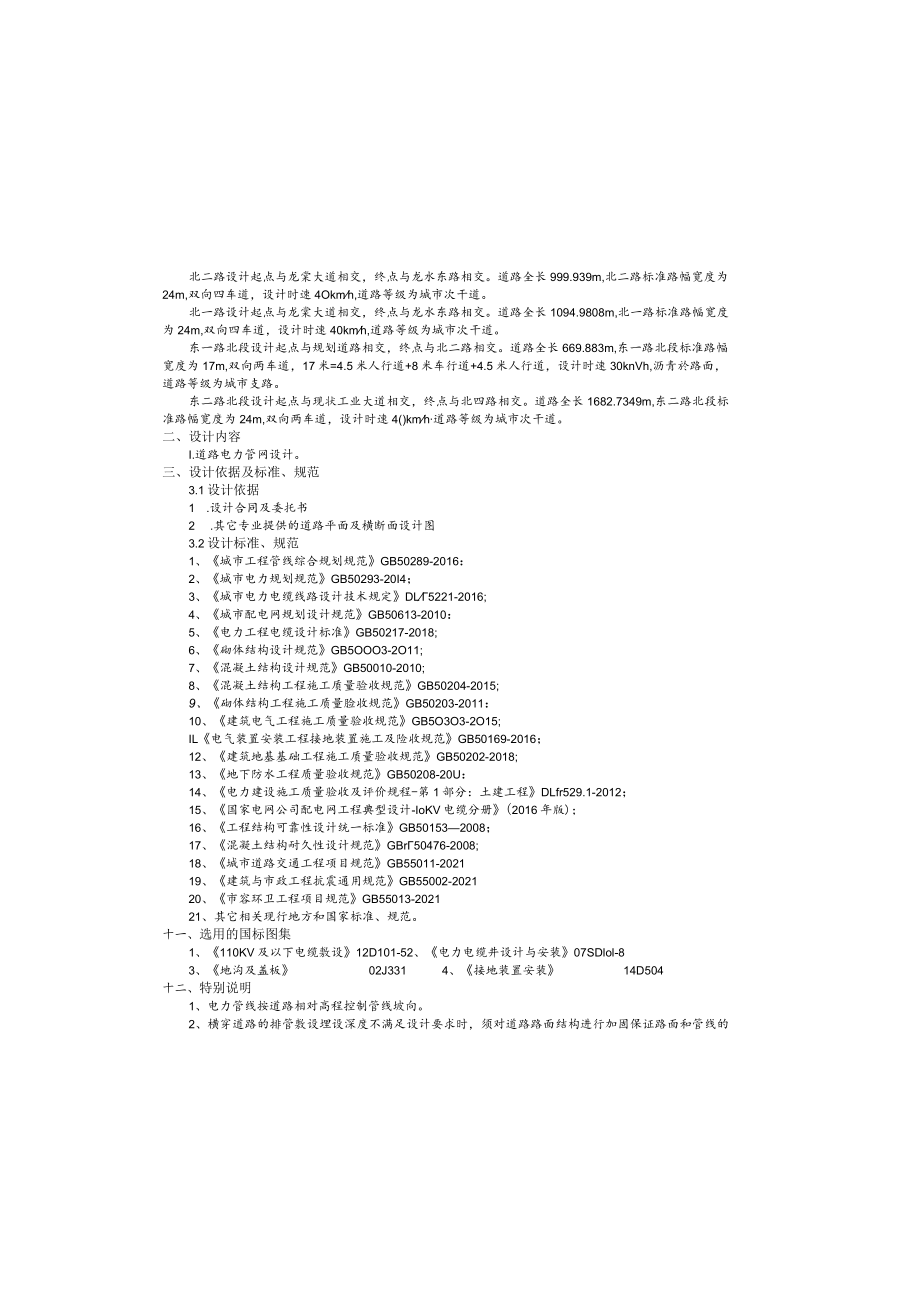

5、欧姆。一.工程概况本次设计的大足龙水镇道路工程工共5条道路。北三路设计起点与龙棠大道相交，终点与龙水东路相交。道路全长859.9317m,北三路标准路幅宽度为24m,双向四车道，设计时速40kmh,道路等级为城市次干路。北二路设计起点与龙棠大道相交，终点与龙水东路相交。道路全长999.939m,北二路标准路幅宽度为24m,双向四车道，设计时速4Okmh,道路等级为城市次干道。北一路设计起点与龙棠大道相交，终点与龙水东路相交。道路全长1094.9808m,北一路标准路幅宽度为24m,双向四车道，设计时速40kmh,道路等级为城市次干道。东一路北段设计起点与规划道路相交，终点与北二路相交。道路全长
6、669.883m,东一路北段标准路幅宽度为17m,双向两车道，17米=4.5米人行道+8米车行道+4.5米人行道，设计时速30knVh,沥青於路面，道路等级为城市支路。东二路北段设计起点与现状工业大道相交，终点与北四路相交。道路全长1682.7349m,东二路北段标准路幅宽度为24m,双向两车道，设计时速4()kmh道路等级为城市次干道。二、设计内容I.道路电力管网设计。三、设计依据及标准、规范3.1设计依据1 .设计合同及委托书2 .其它专业提供的道路平面及横断面设计图3.2设计标准、规范1、城市工程管线综合规划规范GB50289-2016：2、城市电力规划规范GB50293-20I4；3、
7、城市电力电缆线路设计技术规定DL5221-2016;4、城市配电网规划设计规范GB50613-2010：5、电力工程电缆设计标准GB50217-2018;6、砌体结构设计规范GB5OOO3-2O11;7、混凝土结构设计规范GB50010-2010;8、混凝土结构工程施工质量验收规范GB50204-2015;9、砌体结构工程施工质量脸收规范GB50203-2011：10、建筑电气工程施工质量验收规范GB5O3O3-2O15;IL电气装置安装工程接地装置施工及险收规范GB50169-2016；12、建筑地基基础工程施工质量验收规范GB50202-2018;13、地下防水工程质量验收规范GB5020
8、8-20U：14、电力建设施工质量验收及评价规程-第1部分：土建工程DLfr529.1-2012；15、国家电网公司配电网工程典型设计-IoKV电缆分册(2016年版)；16、工程结构可靠性设计统一标准GB501532008；17、混凝土结构耐久性设计规范GBr50476-2008;18、城市道路交通工程项目规范GB55011-202119、建筑与市政工程抗震通用规范GB55002-202120、市容环卫工程项目规范GB55013-202121、其它相关现行地方和国家标准、规范。十一、选用的国标图集1、110KV及以下电缆敷设12D101-52、电力电缆井设计与安装07SDlol-83、地沟及

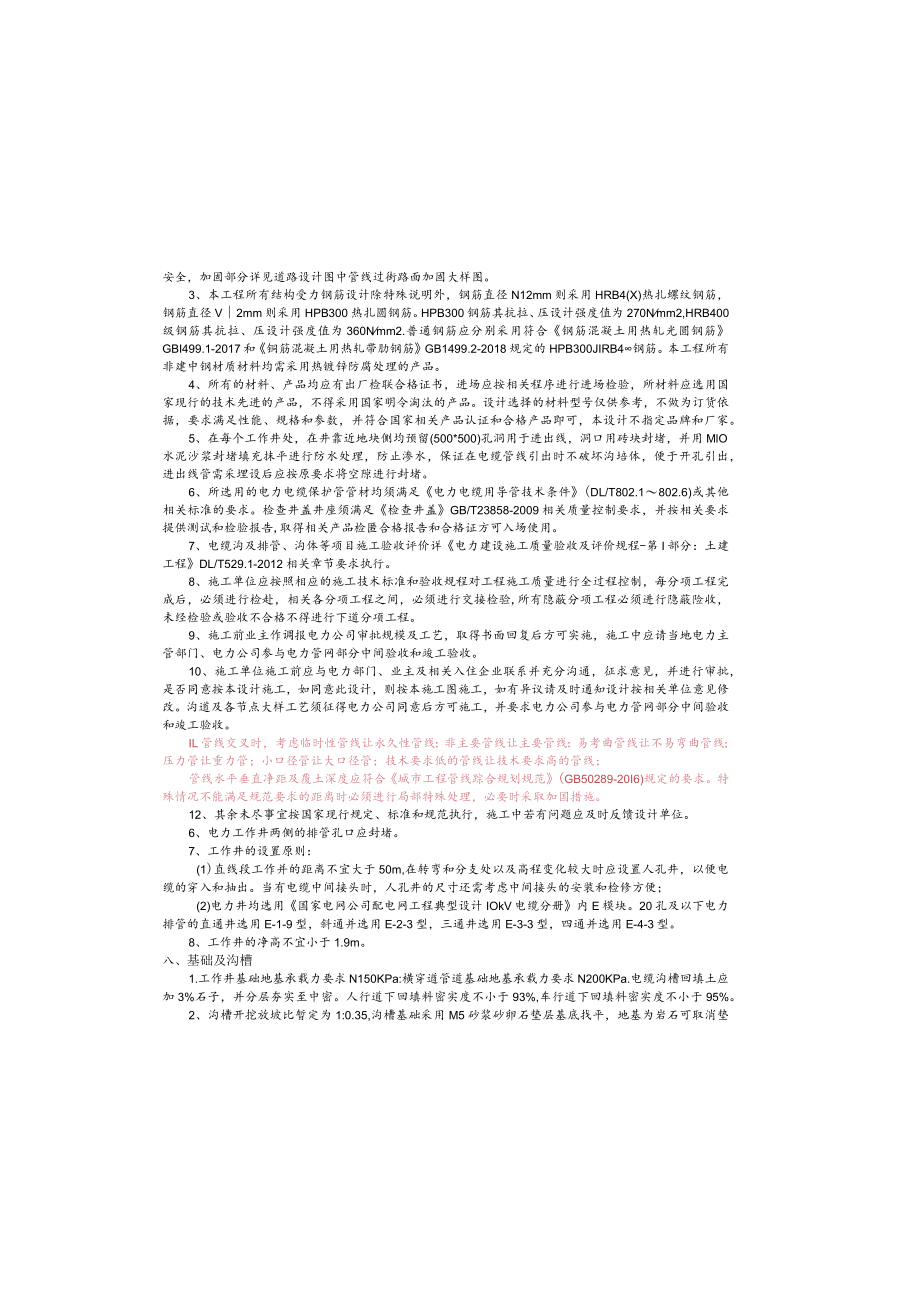

9、盖板02J3314、接地装置安装14D504十二、特别说明1、电力管线按道路相对高程控制管线坡向。2、横穿道路的排管敷设埋设深度不满足设计要求时，须对道路路面结构进行加固保证路面和管线的安全，加固部分详见道路设计图中管线过街路面加固大样图。3、本工程所有结构受力钢筋设计除特殊说明外，钢筋直径N12mm则采用HRB4(X)热扎螺纹钢筋，钢筋直径V2mm则采用HPB300热扎圆钢筋。HPB300钢筋其抗拉、压设计强度值为270Nmm2,HRB400级钢筋其抗拉、压设计强度值为360Nmm2.普通钢筋应分别采用符合钢筋混凝土用热轧光圆钢筋GBI499.1-2017和铜筋混凝土用热轧带肋钢筋GB149
10、9.2-2018规定的HPB300JIRB4钢筋。本工程所有非建中钢材质材料均需采用热镀锌防腐处理的产品。4、所有的材料、产品均应有出厂检联合格证书，进场应按相关程序进行进场检验，所材料应选用国家现行的技术先进的产品，不得采用国家明令淘汰的产品。设计选择的材料型号仅供参考，不做为订货依据，要求满足性能、规格和参数，并符合国家相关产品认证和合格产品即可，本设计不指定品牌和厂家。5、在每个工作井处，在井靠近地块侧均预留(500*500)孔洞用于进出线，洞口用砖块封堵，并用MlO水泥沙浆封堵填充抹平进行防水处理，防止渗水，保证在电缆管线引出时不破坏沟培体，便于开孔引出，进出线管需采埋设后应按原要求将
11、空隙进行封堵。6、所选用的电力电缆保护管管材均须满足电力电缆用导管技术条件(DL/T802.1802.6)或其他相关标准的要求。检查井盖井座须满足检查井盖GB/T23858-2009相关质量控制要求，并按相关要求提供测试和检验报告,取得相关产品检匿合格报告和合格证方可入场使用。7、电缆沟及排管、沟体等项目施工验收评价详电力建设施工质量验收及评价规程-第I部分：土建工程DL/T529.1-2012相关章节要求执行。8、施工单位应按照相应的施工技术标准和验收规程对工程施工质量进行全过程控制，每分项工程完成后，必须进行检赴，相关各分项工程之间，必须进行交接检验,所有隐蔽分项工程必须进行隐蔽险收，未经
12、检验或验收不合格不得进行下道分项工程。9、施工前业主作调报电力公司审批规模及工艺，取得书面回复后方可实施，施工中应请当地电力主管部门、电力公司参与电力管网部分中间验收和竣工验收。10、施工单位施工前应与电力部门、业主及相关入住企业联系并充分沟通，征求意见，并进行审批，是否同意按本设计施工，如同意此设计，则按本施工图施工，如有异议请及时通知设计按相关单位意见修改。沟道及各节点大样工艺须征得电力公司同意后方可施工，并要求电力公司参与电力管网部分中间验收和竣工验收。IL管线交叉时，考虑临时性管线让永久性管线；非主要管线让主要管线：易考曲管线让不易弯曲管线；压力管让重力管；小口径管让大口径管；技术要求
13、低的管线让技术要求高的管线；管线水平垂直净距及覆土深度应符合城市工程管线踪合规划规范(GB50289-20I6)规定的要求。特殊情况不能满足规范要求的距离时必须进行局部特殊处理，必要时采取加国措施。12、其余未尽事宜按国家现行规定、标准和规范执行，施工中若有问题应及时反馈设计单位。6、电力工作井两侧的排管孔口应封堵。7、工作井的设置原则：(1)直线段工作并的距离不宜大于50m,在转弯和分支处以及高程变化较大时应设置人孔井，以便电缆的穿入和抽出。当有电缆中间接头时，人孔井的尺寸还需考虑中间接头的安装和检修方便；(2)电力井均选用国家电网公司配电网工程典型设计IOkV电缆分册内E模块。20孔及以下
14、电力排管的直通井选用E-1-9型，斜通并选用E-2-3型，三通井选用E-3-3型，四通并选用E-4-3型。8、工作井的净高不宜小于1.9m。八、基础及沟槽1.工作井基础地基承载力要求N150KPa:横穿遒管道基础地基承载力要求N200KPa.电缆沟槽回填土应加3%石子，并分层夯实至中密。人行道下回填料密实度不小于93%,车行道下回填料密实度不小于95%。2、沟槽开挖放坡比暂定为1:0.35,沟槽基础采用M5砂浆砂卵石垫层基底找平，地基为岩石可取消垫层。3、管线沟、工作并施工完毕后，应加强养护，混凝土及砂浆未达到设计强度前不得进行回填，如有特殊要求，由设计人员确定回填时间，施工方并提供相应的技术
