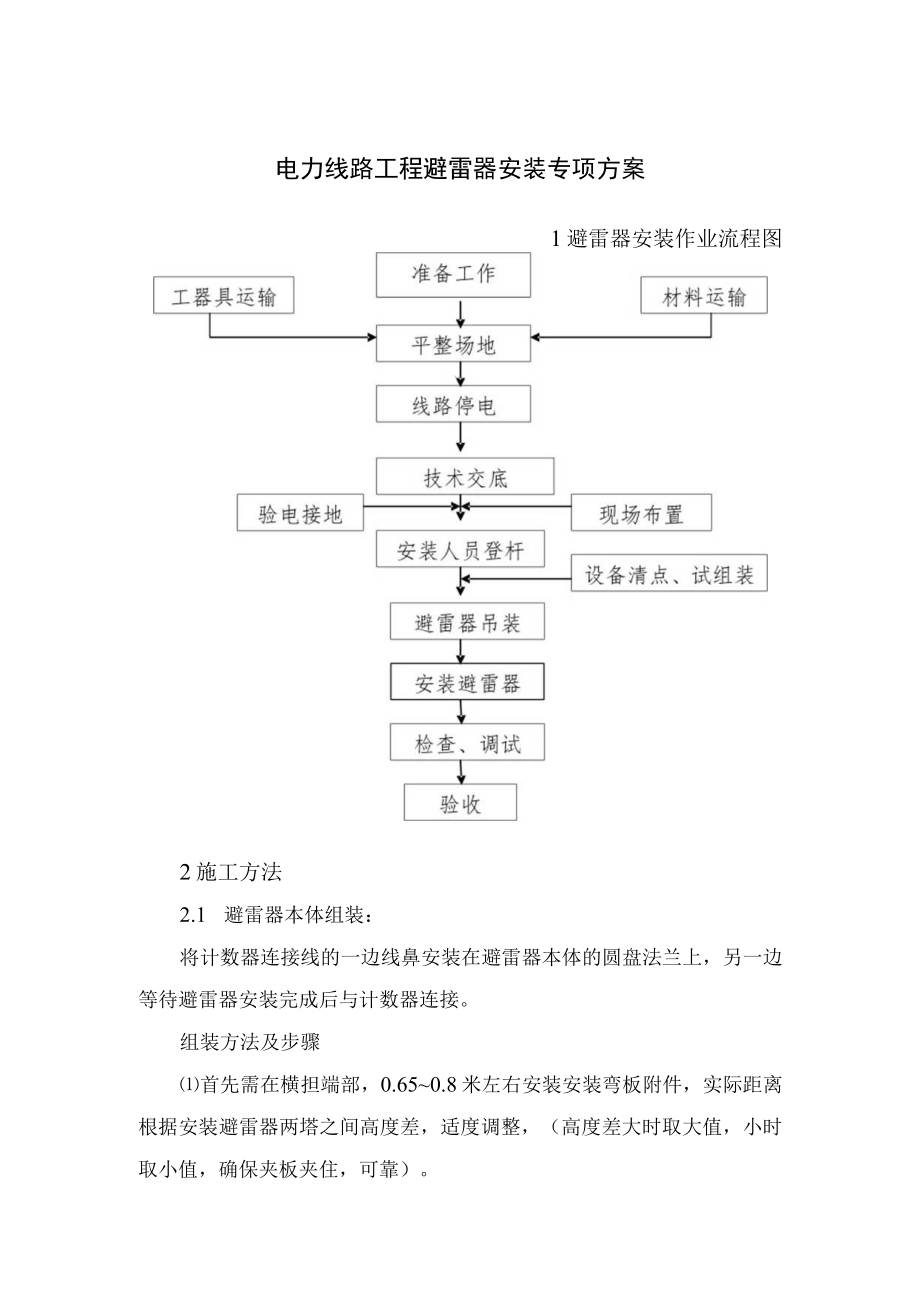

1、电力线路工程避雷器安装专项方案1避雷器安装作业流程图2施工方法2.1 避雷器本体组装：将计数器连接线的一边线鼻安装在避雷器本体的圆盘法兰上，另一边等待避雷器安装完成后与计数器连接。组装方法及步骤首先需在横担端部，0.650.8米左右安装安装弯板附件，实际距离根据安装避雷器两塔之间高度差，适度调整，（高度差大时取大值，小时取小值，确保夹板夹住，可靠）。从安装弯板到导线联接部件依次为：安装弯板一U型螺栓U1880-U型挂环U-7一绝缘底座f避雷器本体一碗头挂板WS-7-球头挂环QP-7-支撑绝缘子放电环一悬垂线夹一导线在导线上装悬垂线夹。在距电杆绝缘子距离Ll不小于0.5米有处的导线上安装悬垂线夹

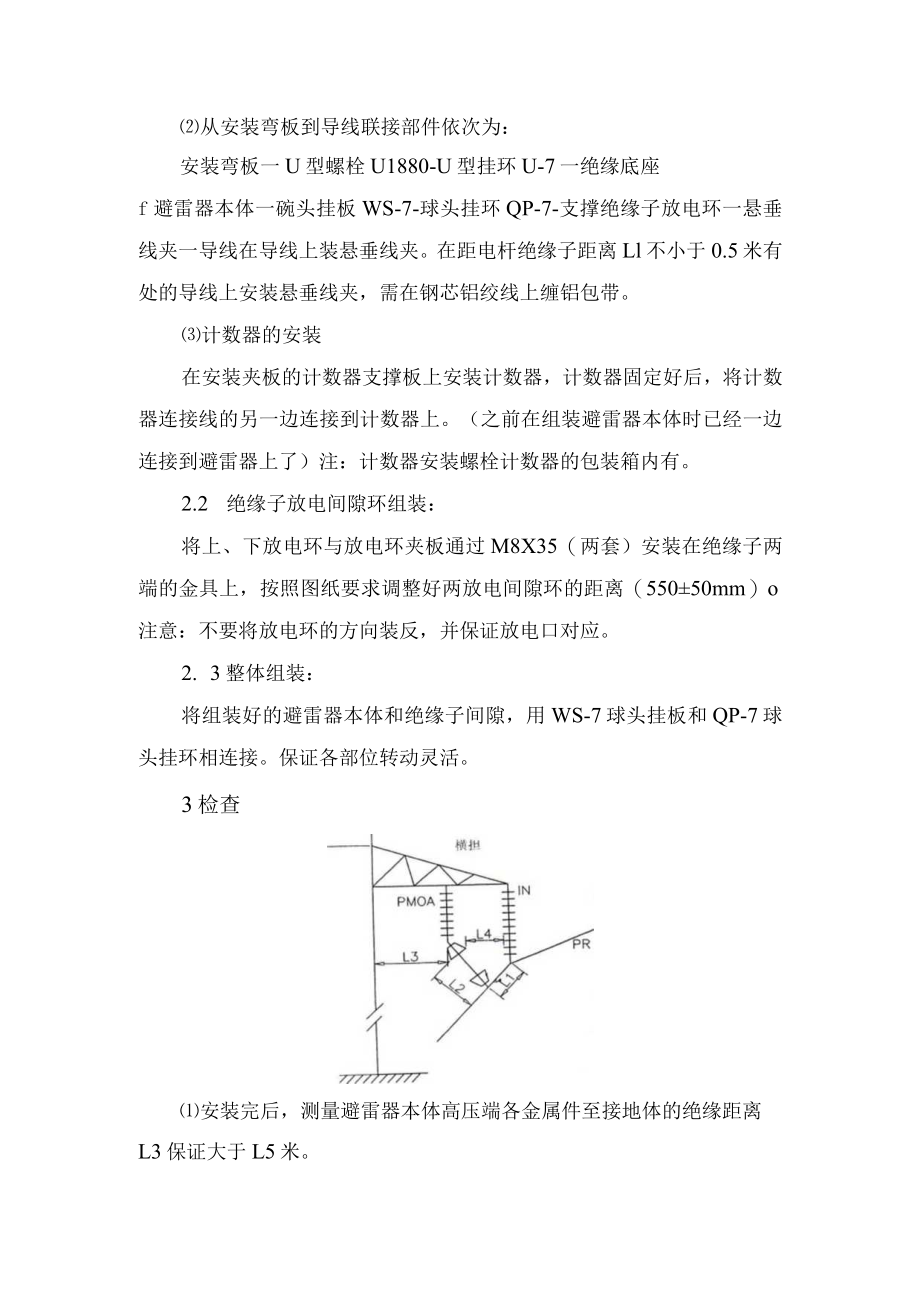

2、，需在钢芯铝绞线上缠铝包带。计数器的安装在安装夹板的计数器支撑板上安装计数器，计数器固定好后，将计数器连接线的另一边连接到计数器上。（之前在组装避雷器本体时已经一边连接到避雷器上了）注：计数器安装螺栓计数器的包装箱内有。2.2 绝缘子放电间隙环组装：将上、下放电环与放电环夹板通过M8X35（两套）安装在绝缘子两端的金具上，按照图纸要求调整好两放电间隙环的距离（55050mm）o注意：不要将放电环的方向装反，并保证放电口对应。2. 3整体组装：将组装好的避雷器本体和绝缘子间隙，用WS-7球头挂板和QP-7球头挂环相连接。保证各部位转动灵活。3检查安装完后，测量避雷器本体高压端各金属件至接地体的绝缘距离L3保证大于L5米。上放电环至线路导线的距离L2保证大于0.7米。上放电环至绝缘子悬垂串的距离L4保证大于0,7米。悬垂线夹可沿导线移动，以保证L2、L4为原则。
