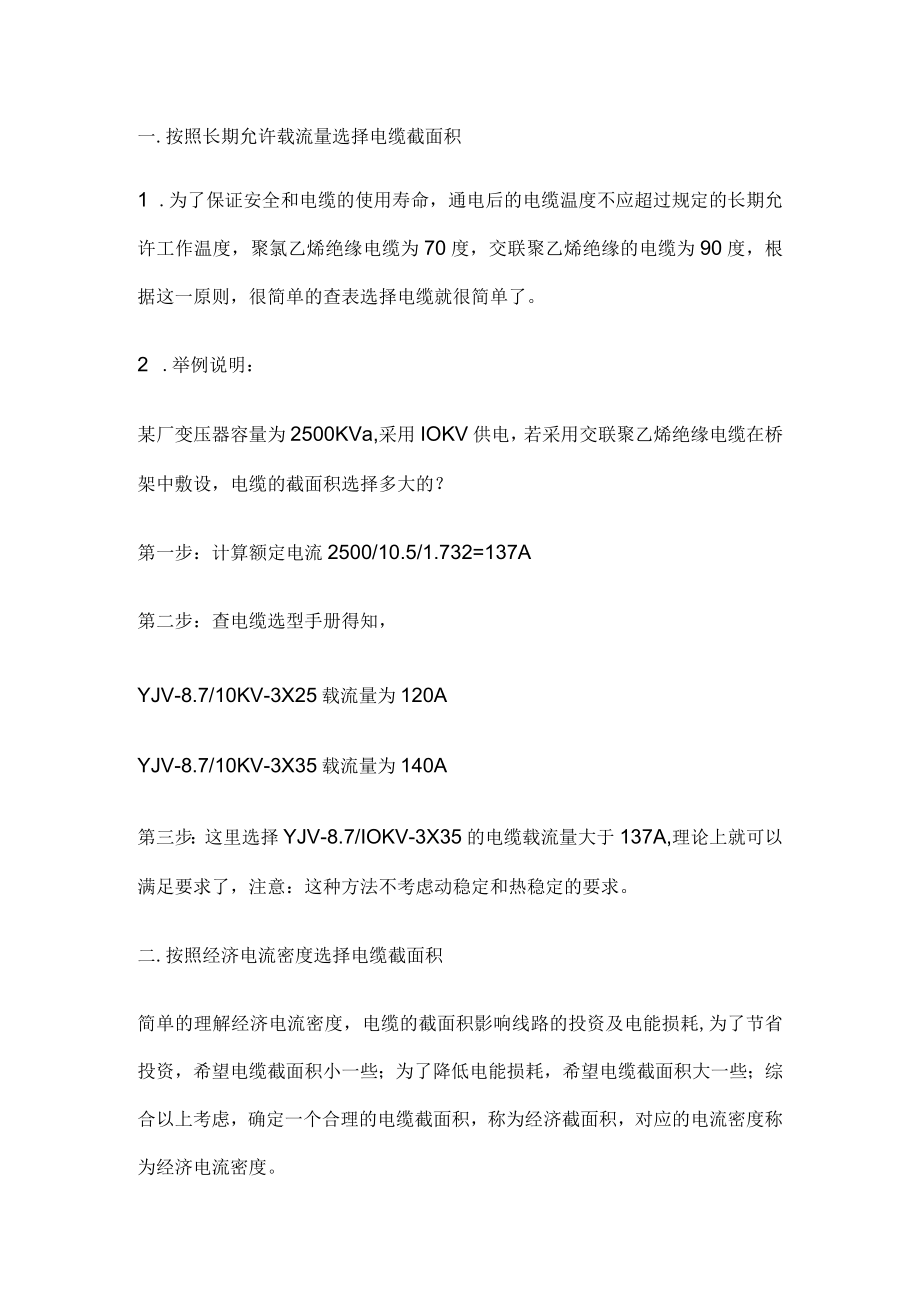

1、一.按照长期允许载流量选择电缆截面积1 .为了保证安全和电缆的使用寿命，通电后的电缆温度不应超过规定的长期允许工作温度，聚氯乙烯绝缘电缆为70度，交联聚乙烯绝缘的电缆为90度，根据这一原则，很简单的查表选择电缆就很简单了。2 .举例说明：某厂变压器容量为2500KVa,采用IOKV供电，若采用交联聚乙烯绝缘电缆在桥架中敷设，电缆的截面积选择多大的？第一步：计算额定电流2500/10.5/1.732=137A第二步：查电缆选型手册得知，YJV-8.7/10KV-3X25载流量为120AYJV-8.7/10KV-3X35载流量为140A第三步：这里选择YJV-8.7/IOKV-3X35的电缆载流量

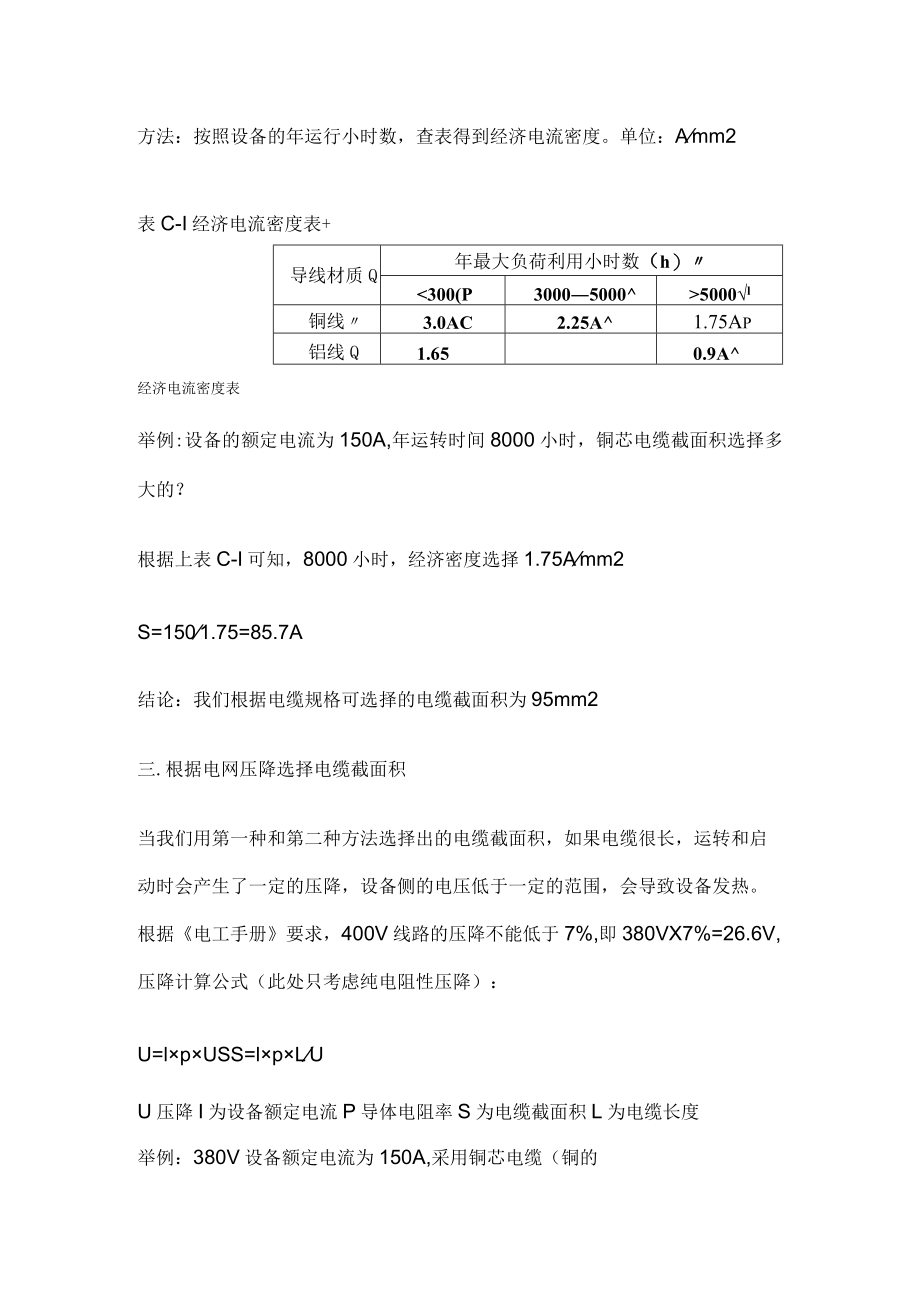

2、大于137A,理论上就可以满足要求了，注意：这种方法不考虑动稳定和热稳定的要求。二.按照经济电流密度选择电缆截面积简单的理解经济电流密度，电缆的截面积影响线路的投资及电能损耗,为了节省投资，希望电缆截面积小一些；为了降低电能损耗，希望电缆截面积大一些；综合以上考虑，确定一个合理的电缆截面积，称为经济截面积，对应的电流密度称为经济电流密度。方法：按照设备的年运行小时数，查表得到经济电流密度。单位：Amm2表C-I经济电流密度表+导线材质Q年最大负荷利用小时数（h）5000l铜线3.0AC2.25A1.75Ap铝线Q1.650.9A经济电流密度表举例:设备的额定电流为150A,年运转时间8000小
3、时，铜芯电缆截面积选择多大的？根据上表C-I可知，8000小时，经济密度选择1.75Amm2S=1501.75=85.7A结论：我们根据电缆规格可选择的电缆截面积为95mm2三.根据电网压降选择电缆截面积当我们用第一种和第二种方法选择出的电缆截面积，如果电缆很长，运转和启动时会产生了一定的压降，设备侧的电压低于一定的范围，会导致设备发热。根据电工手册要求，400V线路的压降不能低于7%,即380VX7%=26.6V,压降计算公式（此处只考虑纯电阻性压降）：U=lpUSS=lpLUU压降I为设备额定电流P导体电阻率S为电缆截面积L为电缆长度举例：380V设备额定电流为150A,采用铜芯电缆（铜的

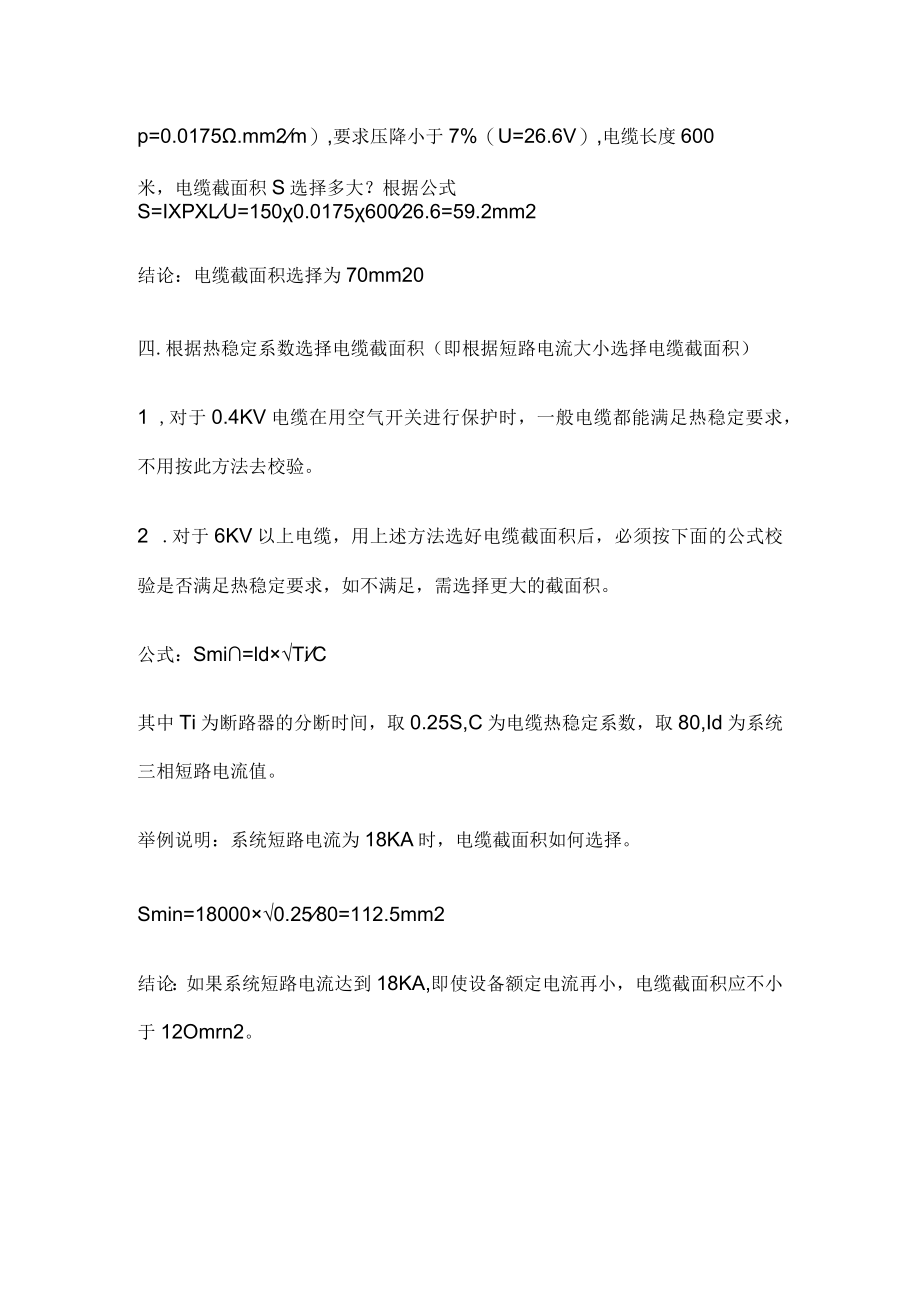

4、p=0.0175.mm2m）,要求压降小于7%（U=26.6V）,电缆长度600米，电缆截面积S选择多大？根据公式S=IXPXLU=1500.017560026.6=59.2mm2结论：电缆截面积选择为70mm20四.根据热稳定系数选择电缆截面积（即根据短路电流大小选择电缆截面积）1 ,对于0.4KV电缆在用空气开关进行保护时，一般电缆都能满足热稳定要求，不用按此方法去校验。2 .对于6KV以上电缆，用上述方法选好电缆截面积后，必须按下面的公式校验是否满足热稳定要求，如不满足，需选择更大的截面积。公式：Smi=ldTiC其中Ti为断路器的分断时间，取0.25S,C为电缆热稳定系数，取80,Id为系统三相短路电流值。举例说明：系统短路电流为18KA时，电缆截面积如何选择。Smin=180000.2580=112.5mm2结论：如果系统短路电流达到18KA,即使设备额定电流再小，电缆截面积应不小于12Omrn2。
