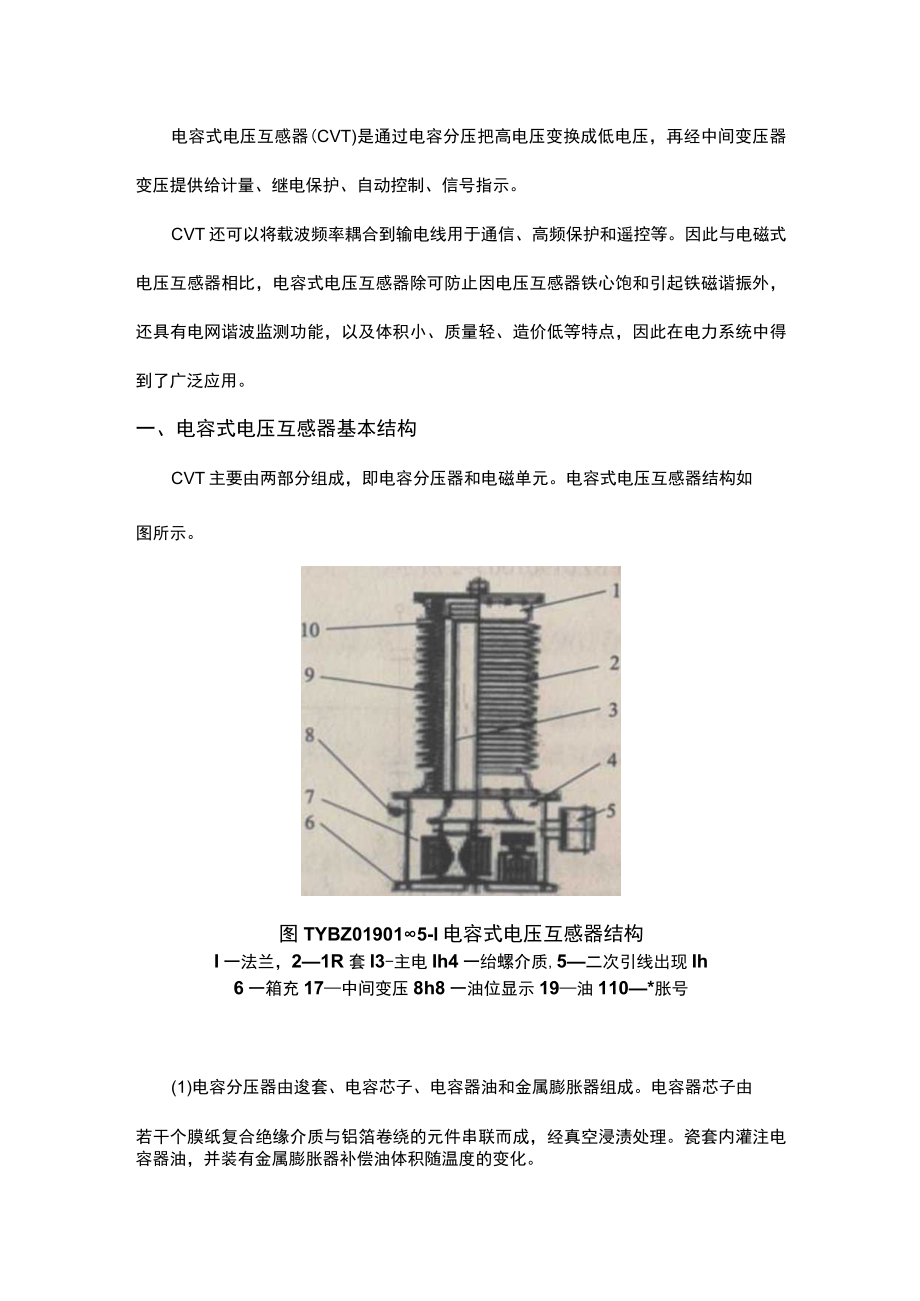

1、电容式电压互感器(CVT)是通过电容分压把高电压变换成低电压，再经中间变压器变压提供给计量、继电保护、自动控制、信号指示。CVT还可以将载波频率耦合到输电线用于通信、高频保护和遥控等。因此与电磁式电压互感器相比，电容式电压互感器除可防止因电压互感器铁心饱和引起铁磁谐振外，还具有电网谐波监测功能，以及体积小、质量轻、造价低等特点，因此在电力系统中得到了广泛应用。一、电容式电压互感器基本结构CVT主要由两部分组成，即电容分压器和电磁单元。电容式电压互感器结构如图所示。图TYBZ019015-l电容式电压互感器结构I一法兰，21R套I3-主电Ih4一绐螺介质,5二次引线出现Ih6一箱充17中间变压8
2、h8一油位显示19油110*胀号(1)电容分压器由逡套、电容芯子、电容器油和金属膨胀器组成。电容器芯子由若干个膜纸复合绝缘介质与铝箔卷绕的元件串联而成，经真空浸渍处理。瓷套内灌注电容器油，并装有金属膨胀器补偿油体积随温度的变化。(2)电磁单元由装在密封油箱内的中间变压器，补偿电抗器和阻尼装置组成。(3)二次出线盒内装有载波通信端子，并带有过电压保护间隙。(4)油箱外有油位表、出线盒、铭牌、放油塞、接地座。CVT通过电容分压到中间变压器,一般为13OOOV,中间变压器有两个二次绕组，主二次绕组用于测量，二次电压为100V3V;辅助二次绕组用于继电保护，电压为IOOV,为了能监视系统的接地故障，附

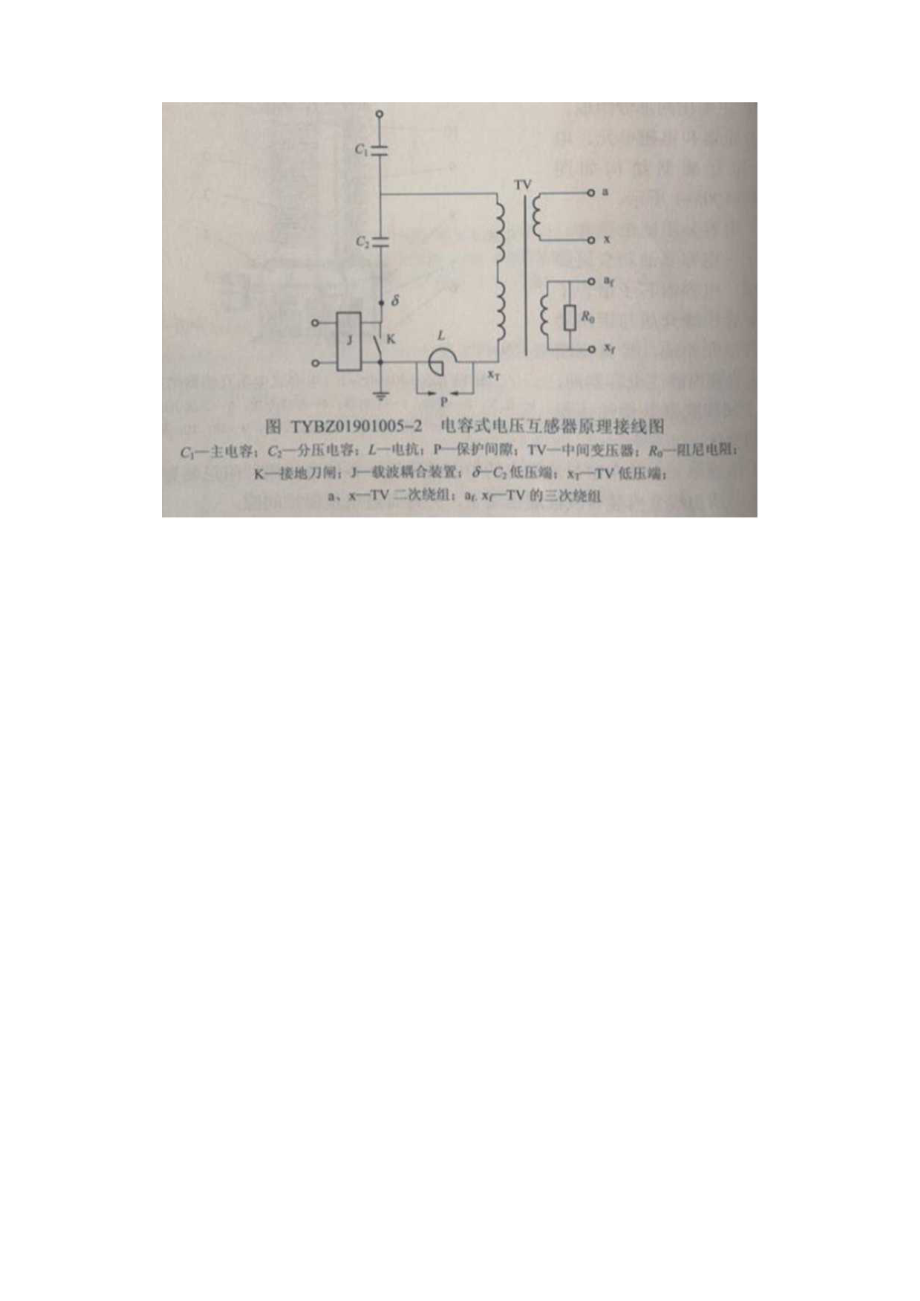

3、加二次绕组接成开口三角形之用。阻尼电阻R接在辅二次绕组上，用于抑制谐波的产生。电容式电压互感器结构有分装式和组装式两种。分装式由电容分压器构成一个单元,电抗器和中间变压器等构成另一个单元，分开安装:组装式即将电容分压器单元叠置在电抗器、中间变压器单元上，联成一体。二.电容式电压互感器工作原理CVT从中间变压器高压端处把分压电容分成两部分厂般称下面电容器的电容为C2,上面的电容器串联后的电容为G,则当外加电压为U时，电容C2上分得的电压U2为U2=C1(C1+C2)*U1调节C和C2的大小，即可得到不同的分压比。为保证C2上的电压不随负载电流而改变，串入一适当的电感，即电抗器。当把电抗器的电抗调整为CoL=l(C1+C2)时，即电源的内阻抗为零，并经过中间变压器降压后再接表计，二次侧的负载电流经过中间变压器变换就可以大大减小，电容分压器的输出容量(或额定容量)将不受测量精度的限制。电容式电压互感器原理接线如图所示。
