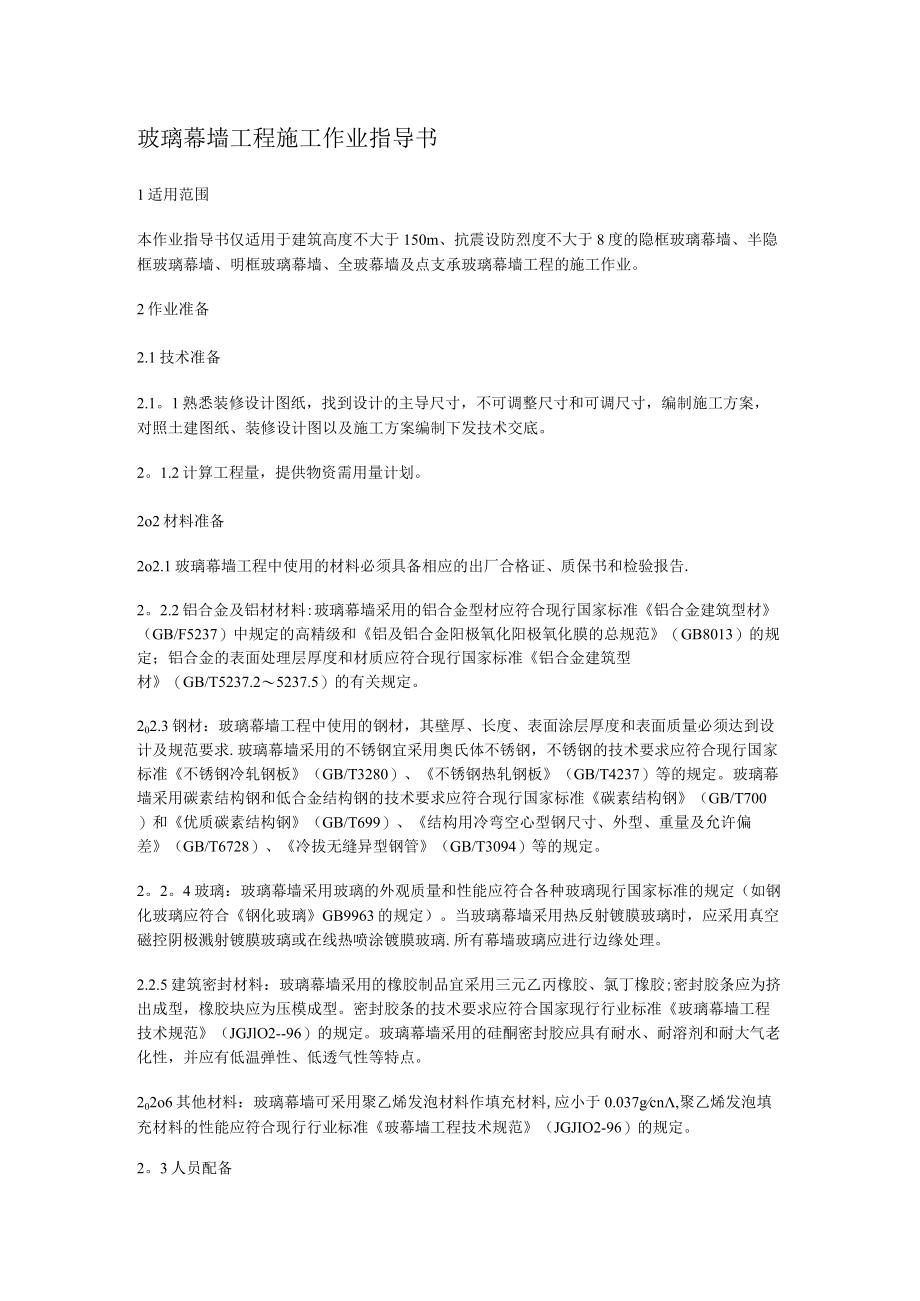

1、玻璃幕墙工程施工作业指导书1适用范围本作业指导书仅适用于建筑高度不大于150m、抗震设防烈度不大于8度的隐框玻璃幕墙、半隐框玻璃幕墙、明框玻璃幕墙、全玻幕墙及点支承玻璃幕墙工程的施工作业。2作业准备2.1技术准备2.1。1熟悉装修设计图纸，找到设计的主导尺寸，不可调整尺寸和可调尺寸，编制施工方案，对照土建图纸、装修设计图以及施工方案编制下发技术交底。2。1.2计算工程量，提供物资需用量计划。2o2材料准备2o2.1玻璃幕墙工程中使用的材料必须具备相应的出厂合格证、质保书和检验报告.2。2.2铝合金及铝材材料:玻璃幕墙采用的铝合金型材应符合现行国家标准铝合金建筑型材（GB/F5237）中规定的高
2、精级和铝及铝合金阳极氧化阳极氧化膜的总规范（GB8013）的规定；铝合金的表面处理层厚度和材质应符合现行国家标准铝合金建筑型材（GB/T5237.25237.5）的有关规定。202.3钢材：玻璃幕墙工程中使用的钢材，其壁厚、长度、表面涂层厚度和表面质量必须达到设计及规范要求.玻璃幕墙采用的不锈钢宜采用奥氏体不锈钢，不锈钢的技术要求应符合现行国家标准不锈钢冷轧钢板（GB/T3280）、不锈钢热轧钢板（GB/T4237）等的规定。玻璃幕墙采用碳素结构钢和低合金结构钢的技术要求应符合现行国家标准碳素结构钢（GB/T700）和优质碳素结构钢（GB/T699）、结构用冷弯空心型钢尺寸、外型、重量及允许偏
3、差（GB/T6728）、冷拔无缝异型钢管（GB/T3094）等的规定。2。2。4玻璃：玻璃幕墙采用玻璃的外观质量和性能应符合各种玻璃现行国家标准的规定（如钢化玻璃应符合钢化玻璃GB9963的规定）。当玻璃幕墙采用热反射镀膜玻璃时，应采用真空磁控阴极溅射镀膜玻璃或在线热喷涂镀膜玻璃.所有幕墙玻璃应进行边缘处理。2.2.5建筑密封材料：玻璃幕墙采用的橡胶制品宜采用三元乙丙橡胶、氯丁橡胶;密封胶条应为挤出成型，橡胶块应为压模成型。密封胶条的技术要求应符合国家现行行业标准玻璃幕墙工程技术规范（JGJlO2-96）的规定。玻璃幕墙采用的硅酮密封胶应具有耐水、耐溶剂和耐大气老化性，并应有低温弹性、低透气性

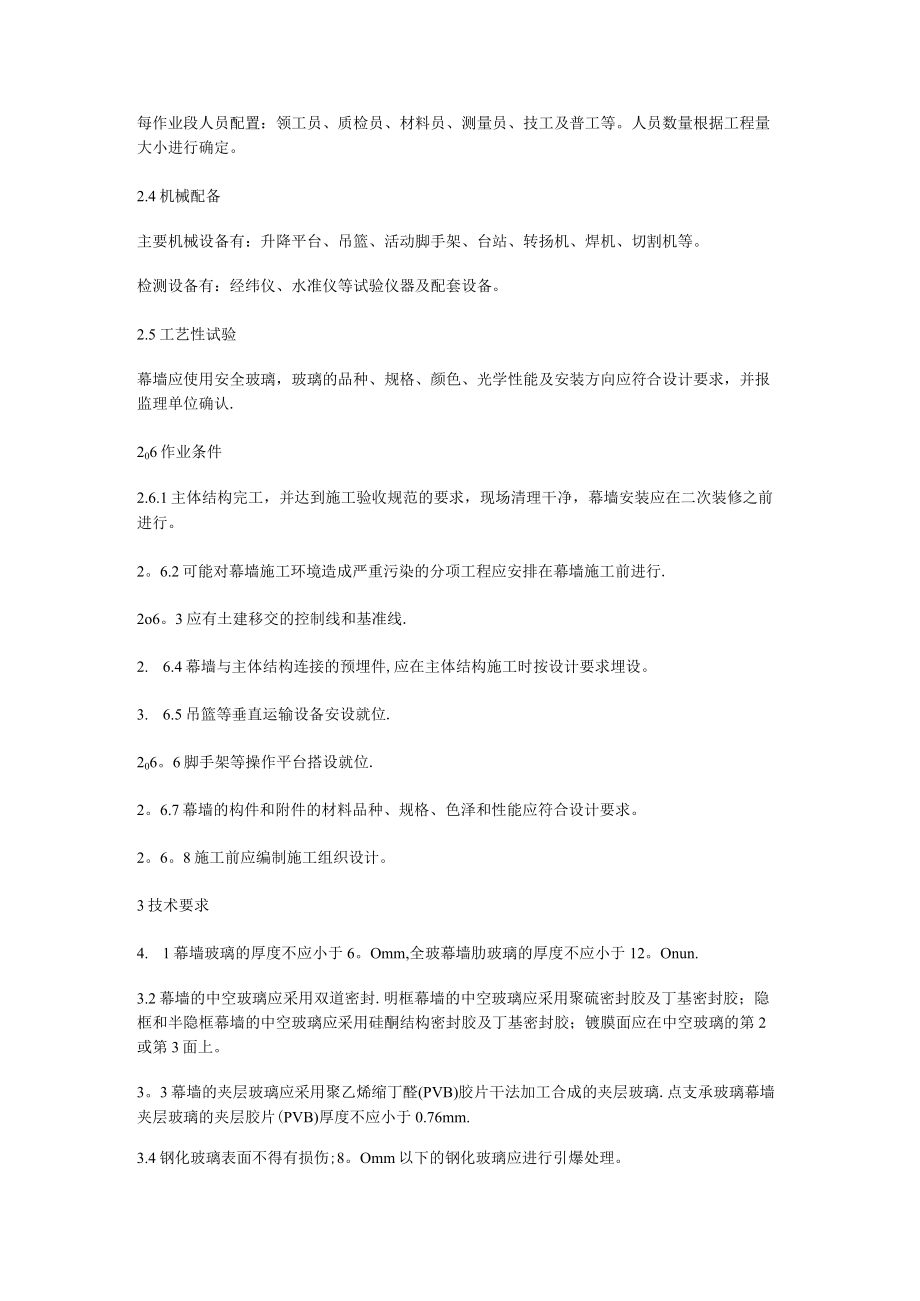

4、等特点。202o6其他材料：玻璃幕墙可采用聚乙烯发泡材料作填充材料,应小于0.037gcn,聚乙烯发泡填充材料的性能应符合现行行业标准玻幕墙工程技术规范（JGJIO2-96）的规定。2。3人员配备每作业段人员配置：领工员、质检员、材料员、测量员、技工及普工等。人员数量根据工程量大小进行确定。2.4机械配备主要机械设备有：升降平台、吊篮、活动脚手架、台站、转扬机、焊机、切割机等。检测设备有：经纬仪、水准仪等试验仪器及配套设备。2.5工艺性试验幕墙应使用安全玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求，并报监理单位确认.206作业条件2.6.1主体结构完工，并达到施工验收规范的要
5、求，现场清理干净，幕墙安装应在二次装修之前进行。2。6.2可能对幕墙施工环境造成严重污染的分项工程应安排在幕墙施工前进行.2o6。3应有土建移交的控制线和基准线.2. 6.4幕墙与主体结构连接的预埋件,应在主体结构施工时按设计要求埋设。3. 6.5吊篮等垂直运输设备安设就位.206。6脚手架等操作平台搭设就位.2。6.7幕墙的构件和附件的材料品种、规格、色泽和性能应符合设计要求。2。6。8施工前应编制施工组织设计。3技术要求4. 1幕墙玻璃的厚度不应小于6。Omm,全玻幕墙肋玻璃的厚度不应小于12。Onun.3.2幕墙的中空玻璃应采用双道密封.明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶；隐

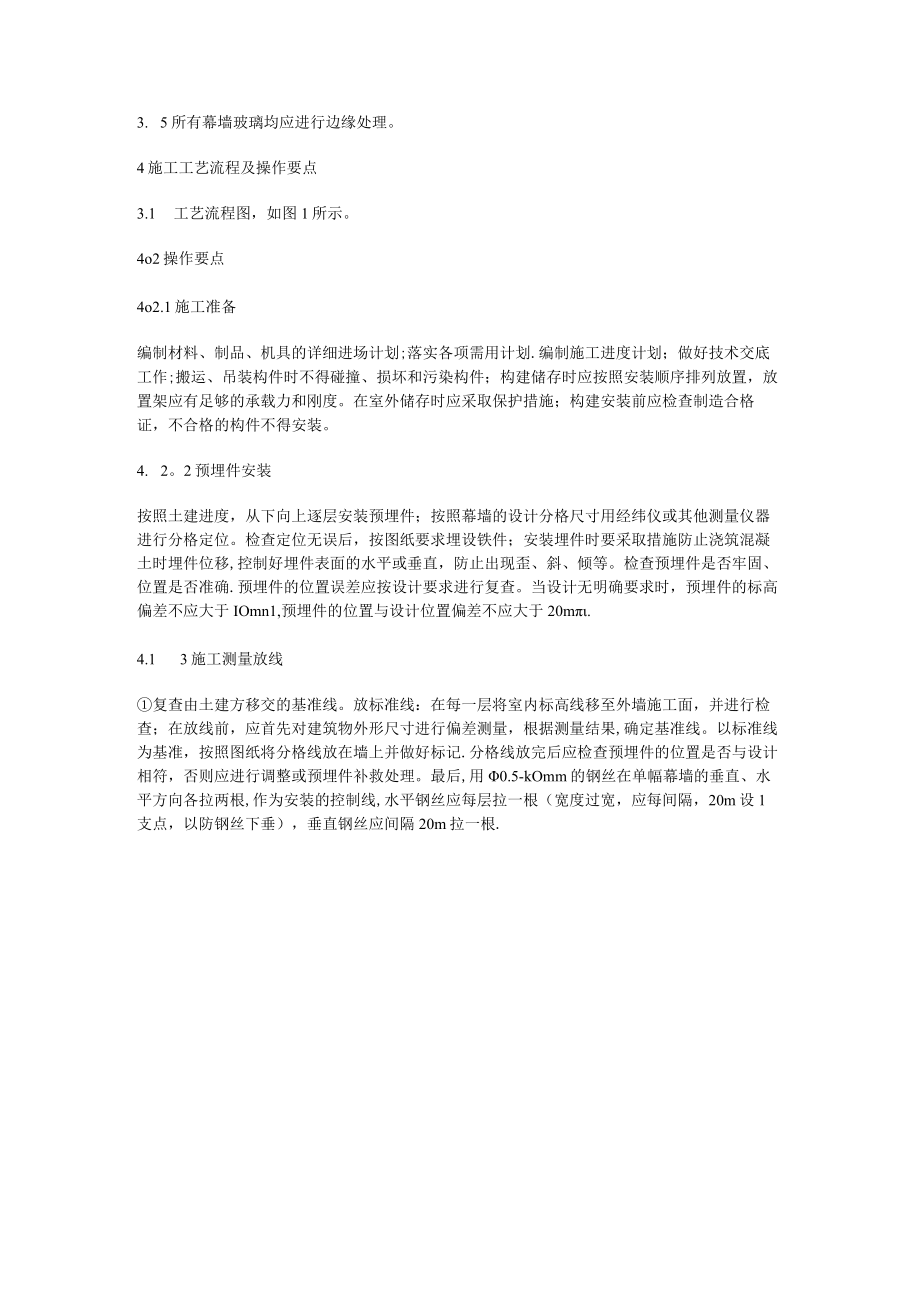

6、框和半隐框幕墙的中空玻璃应采用硅酮结构密封胶及丁基密封胶；镀膜面应在中空玻璃的第2或第3面上。3。3幕墙的夹层玻璃应采用聚乙烯缩丁醛(PVB)胶片干法加工合成的夹层玻璃.点支承玻璃幕墙夹层玻璃的夹层胶片(PVB)厚度不应小于0.76mm.3.4钢化玻璃表面不得有损伤;8。Omm以下的钢化玻璃应进行引爆处理。3. 5所有幕墙玻璃均应进行边缘处理。4施工工艺流程及操作要点3.1 工艺流程图，如图1所示。4o2操作要点4o2.1施工准备编制材料、制品、机具的详细进场计划;落实各项需用计划.编制施工进度计划；做好技术交底工作;搬运、吊装构件时不得碰撞、损坏和污染构件；构建储存时应按照安装顺序排列放置，
7、放置架应有足够的承载力和刚度。在室外储存时应采取保护措施；构建安装前应检查制造合格证，不合格的构件不得安装。4. 2。2预埋件安装按照土建进度，从下向上逐层安装预埋件；按照幕墙的设计分格尺寸用经纬仪或其他测量仪器进行分格定位。检查定位无误后，按图纸要求埋设铁件；安装埋件时要采取措施防止浇筑混凝土时埋件位移,控制好埋件表面的水平或垂直，防止出现歪、斜、倾等。检查预埋件是否牢固、位置是否准确.预埋件的位置误差应按设计要求进行复查。当设计无明确要求时，预埋件的标高偏差不应大于IOmn1,预埋件的位置与设计位置偏差不应大于20m.4.1 3施工测量放线复查由土建方移交的基准线。放标准线：在每一层将室内
8、标高线移至外墙施工面，并进行检查；在放线前，应首先对建筑物外形尺寸进行偏差测量，根据测量结果,确定基准线。以标准线为基准，按照图纸将分格线放在墙上并做好标记.分格线放完后应检查预埋件的位置是否与设计相符，否则应进行调整或预埋件补救处理。最后,用0.5-kOmm的钢丝在单幅幕墙的垂直、水平方向各拉两根,作为安装的控制线,水平钢丝应每层拉一根（宽度过宽，应每间隔，20m设1支点，以防钢丝下垂），垂直钢丝应间隔20m拉一根.图1玻璃幕墙施工工艺流程图注意事项:放线时，应结合土建的结构偏差,将偏差分解，应防止误差积累;放线时，应考虑好与其他装饰面的接口；拉好的钢丝应在两端紧固点做好标记，以便钢丝断了，
9、快速重拉；应严格按照图纸放线;控制重点为:基准线。4。2。4玻璃幕墙龙骨安装(1)过渡件安装:经检查,埋件安装合格后，可进行过渡件的焊接施工；焊接时，过渡件的位置一定要与墨线对准；应先将同水平位置两侧的过渡件点焊,并进行检查;再将中间的各个过渡件点焊上，检查合格后，进行满焊或段焊;控制重点：水平位置及垂直度；焊接作业应用规定的焊接设备、材料，操作人员必须持焊工证上岗，严格按照设计要求进行焊接，要求焊缝均匀，无假焊、虚焊、夹渣；防锈处理要及时,彻底。(2)玻璃幕墙铝龙骨安装：将加工完成的立柱按编号分层次搬运到各部位,临时堆放。堆放时应用木块垫好,防止碰伤表面；将立柱从上至下或从下至上逐层上墙，安
10、装就位;根据水平钢丝，将每根立柱的水平标高位置调整好,稍紧连接件螺栓；再调整进出、左右位置，检查是否符合设计分格尺寸及进出位置，如有偏差应及时调整，不能让偏差集中在某一个点上。经检查合格后，拧紧螺帽；当调整完毕，整体检查合格后，将连接铁件与过渡件、螺帽与垫片间均采用段焊、点焊焊接,及时消除焊渣,做好防锈处理；安装横龙骨时水平方向应拉线，并保证竖龙骨与横龙骨接口处的平整，连接不能有松动，横梁和立柱之间垫片或间隙符合设计要求；注意事项：立柱与连接铁件之间要垫胶垫;因立柱料比较重，应轻拿轻放,防止碰撞、划伤；挂料时，应将螺帽拧紧，以防脱落而掉下去；调整完以后，要将避雷铜导线接好.4.2。5玻璃安装(
11、D安装前应将铁件或钢架、立柱、避雷、保温、防锈全部检查一遍，合格后再将相应规格的面材搬入就位,然后自上而下进行安装;安装过程中用拉线控制相邻玻璃面的平整度和板缝的水平、垂直度，用木板模块控制缝的宽度；安装时，应先就位，临时固定，然后拉线调整；安装过程中，如缝宽有误差,应均分在每条胶缝中，防止误差积累在某一条缝中或某一块面材上。(2)点支撑钢结构玻璃安装安装前应检查校对钢结构的垂直度、标高、横梁的高度和水平度等是否符合设计要求,特别要注意安装孔位的复查。必须用钢刷局部清洁钢槽表面及槽底泥土、灰尘等杂物，点支承玻璃底部U型槽应装入氯丁橡胶垫块,对应于玻璃支承面宽度边缘左右1/4处各放置垫块；应清洁
12、玻璃及吸盘上的灰尘，根据玻璃重量及吸盘规格确定吸盘个数；应检查支承钢爪的安装位置是否准确，确保无误后，方可安装玻璃。安装玻璃时，应先将支承头与玻璃在安装平台上装配好，然后再与支承钢爪进行安装.为确保支承处的气密性和水密性，必须使用扭矩扳手。应根据支承系统的具体规格尺寸来确定扭矩大小，按标准安装玻璃时，应始终将玻璃悬挂在上部的两个支承头上。现场组装后，应调整上下左右的位置，保证玻璃水平偏差在允许范围内。玻璃全部调整好后,应进行整体里面平整度的检查，确认无误后，才能进行打胶密封。(3)吊挂式大玻璃幕墙安装根据设计要求和图纸位置用螺栓连接或焊接的方式将主支承器固定在预埋件上。检查各螺丝钉的位置及焊接
13、口，涂刷防锈油漆。安装固定角码；临时固定钢槽,根据水平和标高控制线调整好钢槽的水平高低精度;检查合格后进行焊接固定。根据设计要求和图纸位置用螺栓将玻璃吊夹与预埋件或上部钢架连接.检查吊夹与玻璃底槽的中心位置是否对应，吊夹是否调整合格后方能进行玻璃安装。安装面玻璃:将相应规格的面玻璃搬人就位,调整玻璃的水平及垂直位置，定位校准后夹紧固定,并检查接触铜块与玻璃的摩擦粘牢度。安装肋玻璃：将相应规格的肋玻璃搬人就位，同样对其水平及垂直位置进行调整，并校准与面玻璃之间的间距,定位校准后夹紧固定。检查所有吊夹的紧固度、垂直度、粘牢度是否达到要求，否则进行调整。检查所有连接器的松紧度是否达到要求，否则进行调
14、整。4.2。6密封处理(1)密封部位的清扫和干燥，采用甲苯对密封面进行清扫,清扫时应特别注意不要让溶液散发到接缝以外的场所，清扫用纱布脏污后应常更换，以保证清扫效果,最后用干燥清洁的纱布将溶剂蒸发后的痕迹拭去,保持密封面干燥。（2）贴防护纸胶带：为防止密封材料使用时污染装饰面，同时为使密封胶缝与面材交界线平直，应贴好纸胶带，要注意纸胶带本身的平直。（3）注胶：注胶应均匀、密实、饱满，同时注意施胶方法,避免浪费。（4）胶缝修整：注胶后，应将胶缝用小铲沿注胶方向用力施压，将多余的胶刮掉，并将胶缝刮成设计形状，使胶缝光滑、流畅。（5）清除纸胶带：胶缝修整好后，应及时去掉保护胶带,并注意撕下的胶带不要
15、污染玻璃面或铝板面；及时清理粘在施工表面上的胶痕。4.2。7清扫防护（1）清扫时先用浸泡过中性溶剂（5%水溶液）的湿纱布将污物等擦去，然后再用干纱布擦干净。（2）清扫灰浆、胶带残留物时，可使用竹铲、合成树脂铲等仔细刮去。（3）禁止使用金属清扫工具，更不得使用粘有砂子、金属屑的工具。（4）禁止使用酸性或碱性洗剂。5质量标准5.1主控项目5。1。1玻璃幕墙工程所使用的各种材料构件和组件的质量应符合设计要求及国家现行产品标准和工程技术规范的规定.5.1.2玻璃幕墙的造型和立面分格应符合设计要求。5. 1.3所有幕墙玻璃均应进行边缘处理。5.1. 4玻璃幕墙与主体结构连接的各种预埋件连接件紧固件必须安装牢固其数量规格位置连接方法和防腐处理应符合设计要求。5o1.5各种连接件紧固件的螺栓应有防松动措施焊接连接应符合设计要求和焊接规范的规定。5。Io6隐框或半隐框玻璃幕墙每块玻璃下端应设置两个铝合金或不锈钢托条其长度不应小于IOOmnl厚度不应小于2mm托条外端应低于玻璃外表面2mmo5,U7明框玻璃幕墙的玻璃安装应符合下列规定：（1）玻璃槽口与玻璃的配合尺寸应符合设计要求和技术标准的规定。(2)玻璃与构件不得直接接触，玻璃四周与构件凹槽底部应保持一定的空隙，每块玻璃下部应至少放置两块宽度与槽口宽度相同，长度不小于IoOmm的弹性定位垫块.玻璃两边嵌入量及空隙应符合设计要求.(3)
