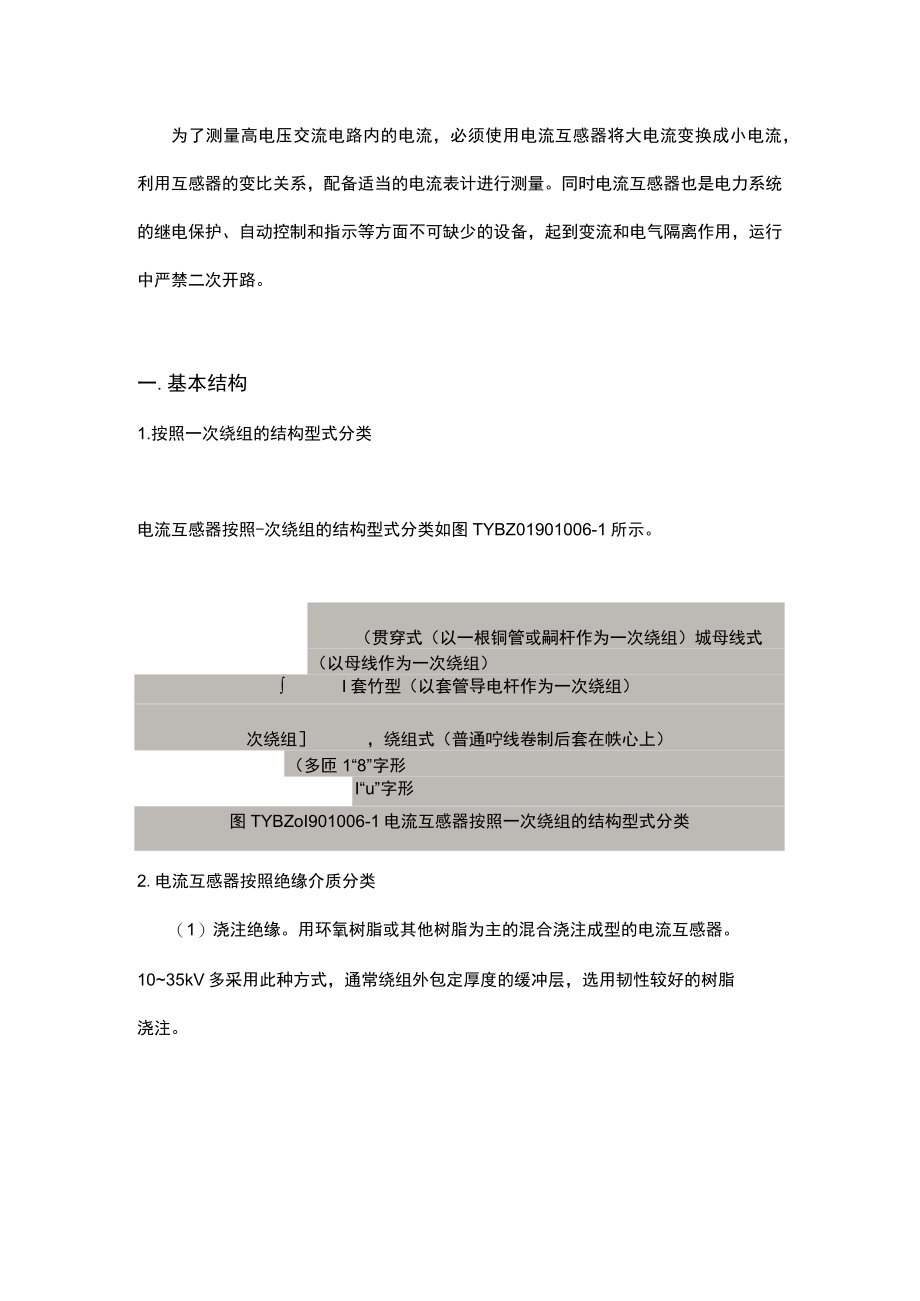

1、为了测量高电压交流电路内的电流，必须使用电流互感器将大电流变换成小电流，利用互感器的变比关系，配备适当的电流表计进行测量。同时电流互感器也是电力系统的继电保护、自动控制和指示等方面不可缺少的设备，起到变流和电气隔离作用，运行中严禁二次开路。一.基本结构1.按照一次绕组的结构型式分类电流互感器按照-次绕组的结构型式分类如图TYBZ01901006-1所示。（贯穿式（以一根铜管或嗣杆作为一次绕组）城母线式（以母线作为一次绕组）I套竹型（以套管导电杆作为一次绕组）次绕组，绕组式（普通咛线卷制后套在帙心上）（多匝1“8”字形I“u”字形图TYBZoI901006-1电流互感器按照一次绕组的结构型式分类

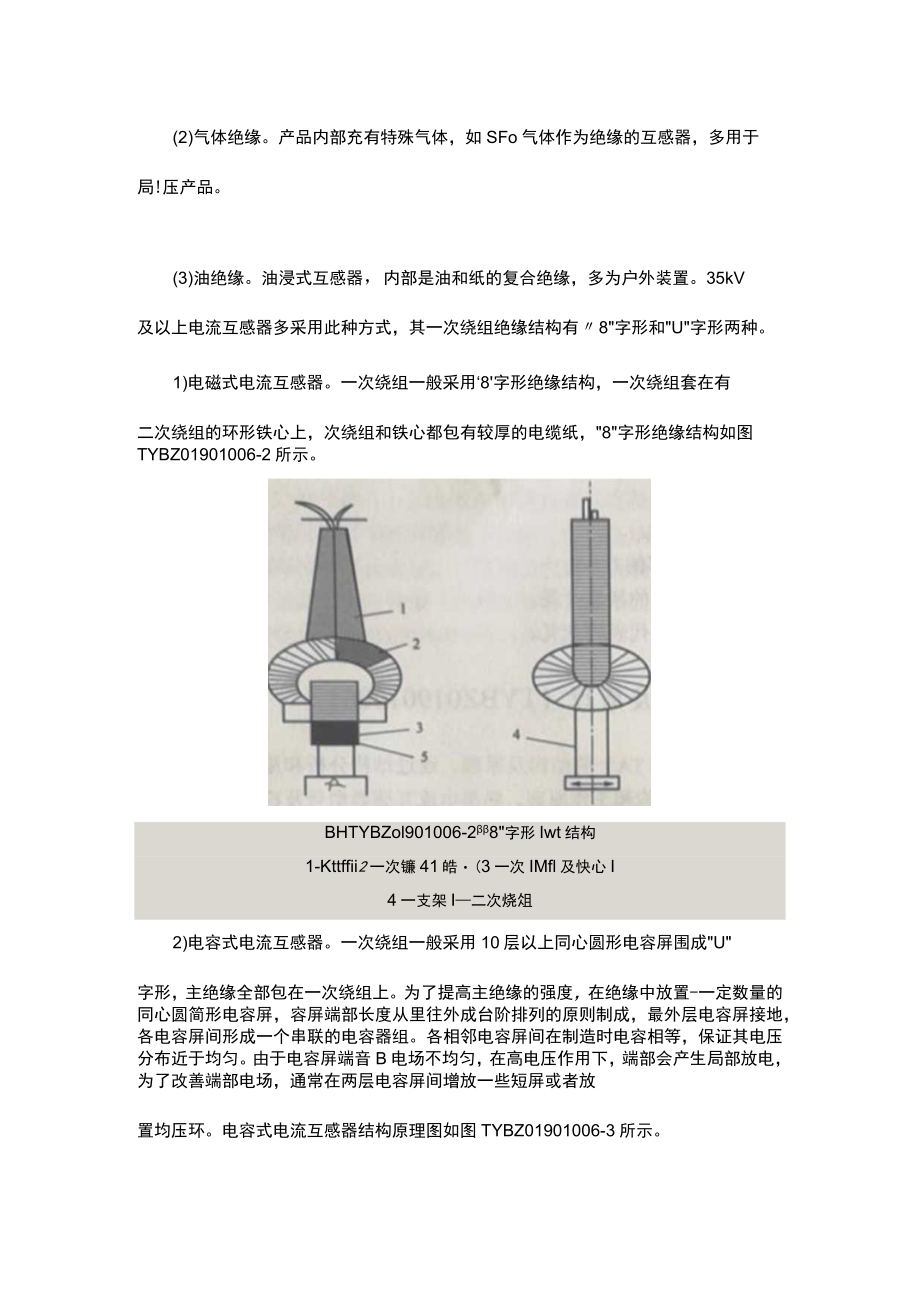

2、2.电流互感器按照绝缘介质分类（1）浇注绝缘。用环氧树脂或其他树脂为主的混合浇注成型的电流互感器。1035kV多采用此种方式，通常绕组外包定厚度的缓冲层，选用韧性较好的树脂浇注。(2)气体绝缘。产品内部充有特殊气体，如SFo气体作为绝缘的互感器，多用于局!压产品。(3)油绝缘。油浸式互感器，内部是油和纸的复合绝缘，多为户外装置。35kV及以上电流互感器多采用此种方式，其一次绕组绝缘结构有8字形和U字形两种。1)电磁式电流互感器。一次绕组一般采用8字形绝缘结构，一次绕组套在有二次绕组的环形铁心上，次绕组和铁心都包有较厚的电缆纸，8字形绝缘结构如图TYBZ01901006-2所示。BHTYBZol

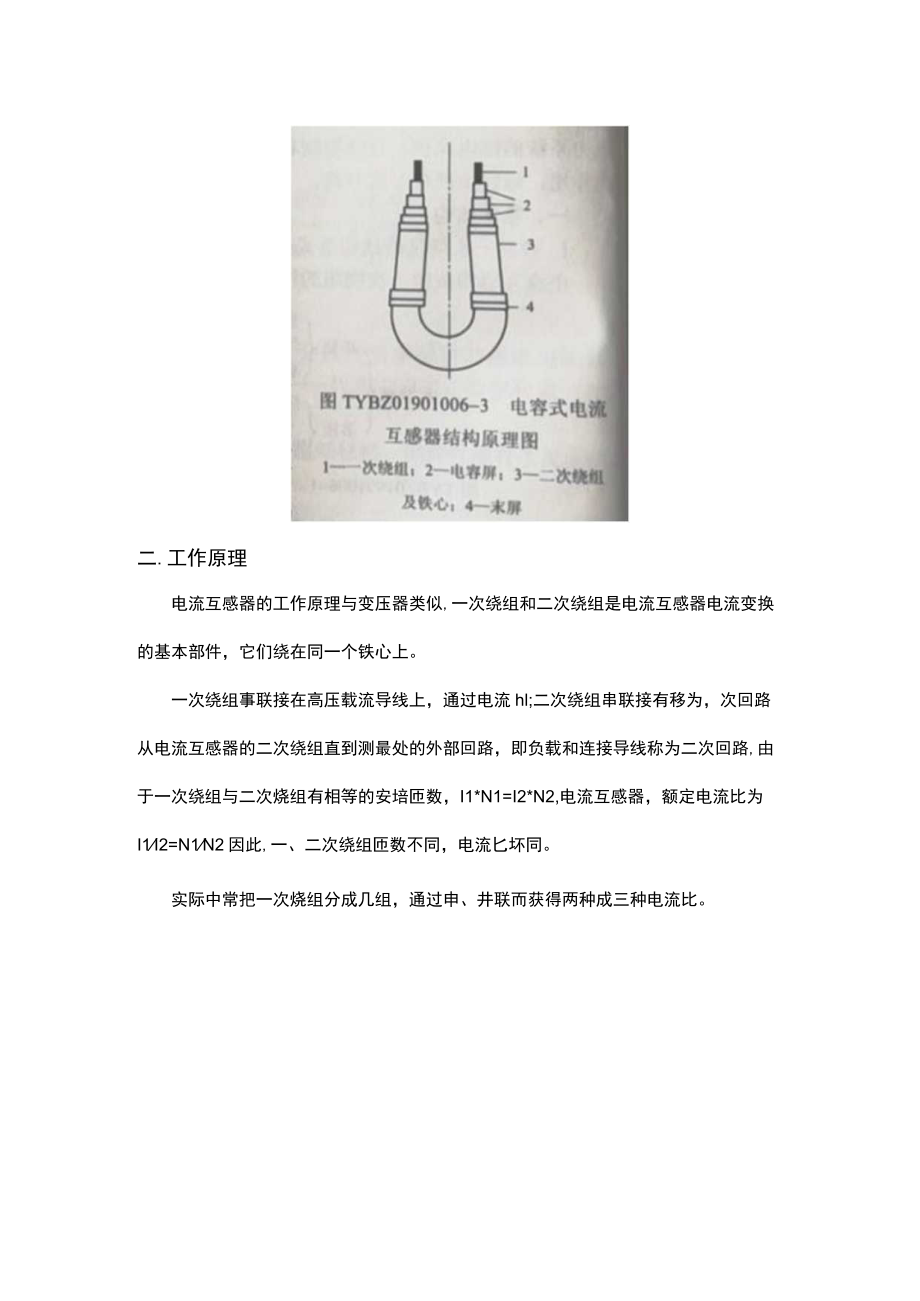

3、901006-28字形Iwt结构1-Kttffii2一次镰41皓(3一次IMfl及快心I4一支架I二次烧俎2)电容式电流互感器。一次绕组一般采用10层以上同心圆形电容屏围成U字形，主绝缘全部包在一次绕组上。为了提高主绝缘的强度，在绝缘中放置-一定数量的同心圆简形电容屏，容屏端部长度从里往外成台阶排列的原则制成，最外层电容屏接地，各电容屏间形成一个串联的电容器组。各相邻电容屏间在制造时电容相等，保证其电压分布近于均匀。由于电容屏端音B电场不均匀，在高电压作用下，端部会产生局部放电，为了改善端部电场，通常在两层电容屏间增放一些短屏或者放置均压环。电容式电流互感器结构原理图如图TYBZ01901006-3所示。二.工作原理电流互感器的工作原理与变压器类似,一次绕组和二次绕组是电流互感器电流变换的基本部件，它们绕在同一个铁心上。一次绕组事联接在高压载流导线上，通过电流hl;二次绕组串联接有移为，次回路从电流互感器的二次绕组直到测最处的外部回路，即负载和连接导线称为二次回路,由于一次绕组与二次烧组有相等的安培匝数，I1*N1=I2*N2,电流互感器，额定电流比为I1I2=N1N2因此,一、二次绕组匝数不同，电流匕坏同。实际中常把一次烧组分成几组，通过申、井联而获得两种成三种电流比。
