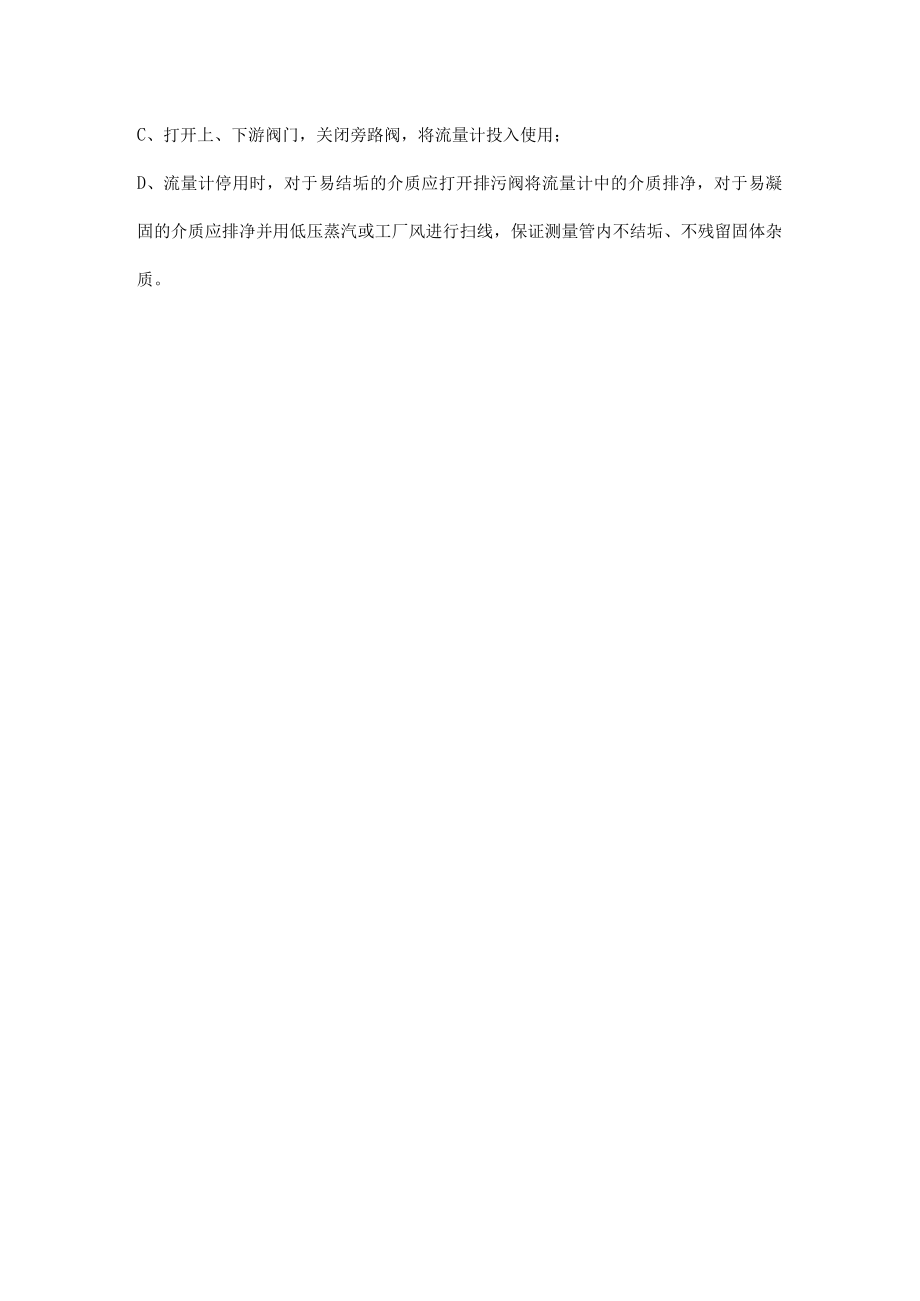

电磁流量计的使用常识.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《电磁流量计的使用常识.docx》由会员分享,可在线阅读,更多相关《电磁流量计的使用常识.docx(2页珍藏版)》请在第壹文秘上搜索。

1、电磁流量计的使用常识电磁流量计的使用场合:用于测量导电液体介质流量,介质温度不宜超过120度,压力不宜超过L6MPa,不宜在负压状态下使用,流速不得低于0.3ms,被测介质中不能含有较多的磁铁性物质和气泡,被测流体基本无压损,测量精度可达0.5%,量程比宽为1:20,其测量原理为法拉第电磁感应定理。电磁流量计的组成:包括传感器、变送器和显示单元三部分,传感器安装在管道上,变送器和显示单元单独安装在传感器旁便于观察和维护的地方,二者之间有专用的多芯屏蔽电缆进行电气连接,也可二者组合为一体式。电磁流量计的安装要求:A、安装地点不能有大的振动源,并应采取加固措施来稳定仪表附近的管道;B、不能安装在大

2、型变压器、电动机、机泵等产生较大磁场的设备附近,以免受到电磁场的干扰;C、传感器与管道连接时应保证满管运行,最好垂直安装;D、变送器外壳、屏蔽电缆、测量本体及两端的管道都要接地,接地极应单独设置,接地电阻应小于10欧姆,不能接到电气或公共接地网上;E、要求有前5倍后3倍管道直径的直管段。电磁流量计的投用与停用方法:A、电磁流量计投用前.,应检查其安装是否符合要求、管道是否吹洗干净、压力试验是否已完成;B、打开阀门,使液体充满系统,排除残留气体后,接通仪表电源通电预热,关闭阀门使流量计充满静态液体,检查调整零点,重新打开阀门使流量达100%,检查输出是否正确和稳定;C、打开上、下游阀门,关闭旁路阀,将流量计投入使用;D、流量计停用时,对于易结垢的介质应打开排污阀将流量计中的介质排净,对于易凝固的介质应排净并用低压蒸汽或工厂风进行扫线,保证测量管内不结垢、不残留固体杂质。
