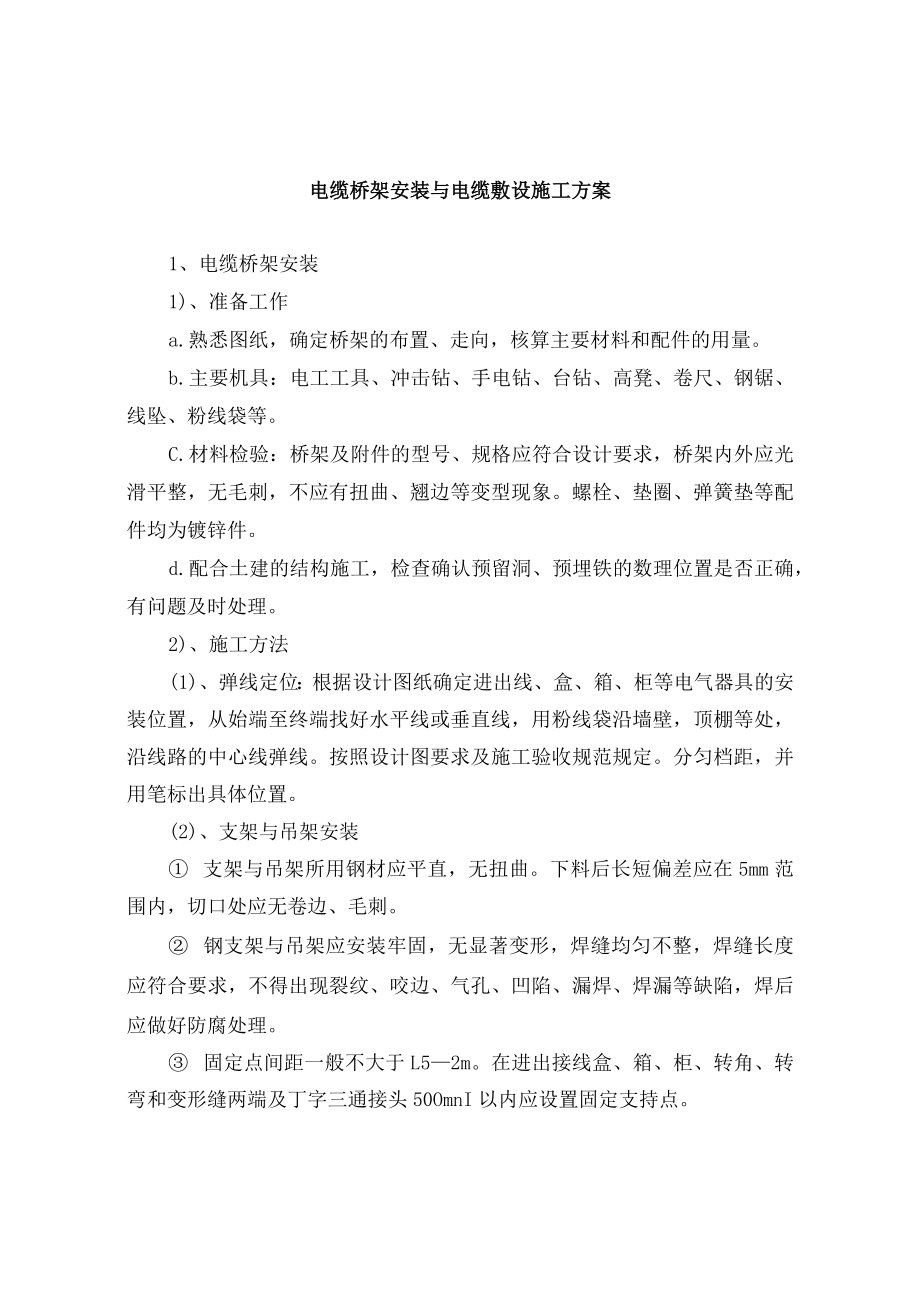

1、电缆桥架安装与电缆敷设施工方案1、电缆桥架安装1)、准备工作a.熟悉图纸，确定桥架的布置、走向，核算主要材料和配件的用量。b.主要机具：电工工具、冲击钻、手电钻、台钻、高凳、卷尺、钢锯、线坠、粉线袋等。C.材料检验：桥架及附件的型号、规格应符合设计要求，桥架内外应光滑平整，无毛刺，不应有扭曲、翘边等变型现象。螺栓、垫圈、弹簧垫等配件均为镀锌件。d.配合土建的结构施工，检查确认预留洞、预埋铁的数理位置是否正确，有问题及时处理。2)、施工方法(1)、弹线定位：根据设计图纸确定进出线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平线或垂直线，用粉线袋沿墙壁，顶棚等处，沿线路的中心线弹线。按照设

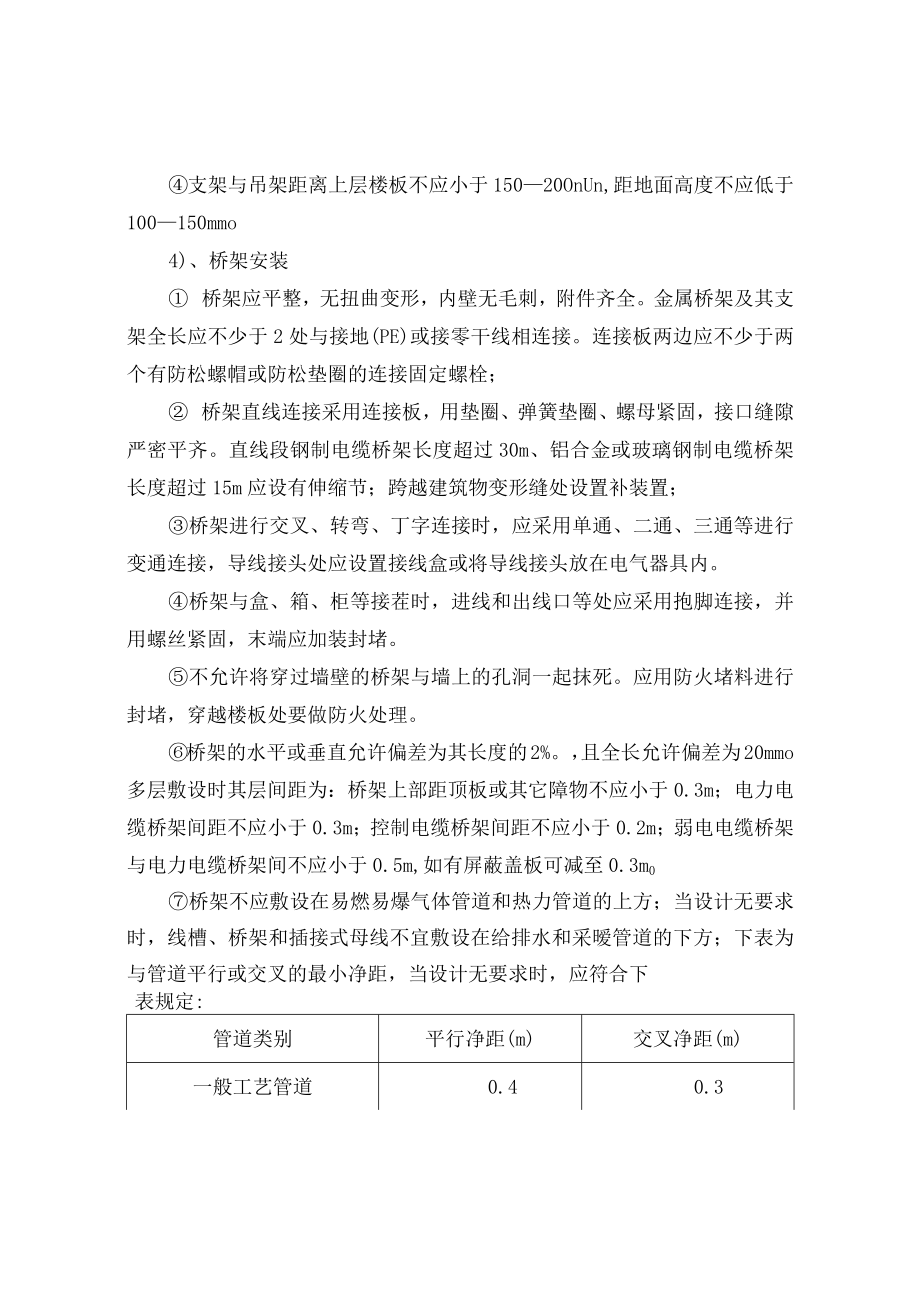

2、计图要求及施工验收规范规定。分匀档距，并用笔标出具体位置。(2)、支架与吊架安装 支架与吊架所用钢材应平直，无扭曲。下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。 钢支架与吊架应安装牢固，无显著变形，焊缝均匀不整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷，焊后应做好防腐处理。 固定点间距一般不大于L52m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字三通接头50OmnI以内应设置固定支持点。支架与吊架距离上层楼板不应小于15020OnUn,距地面高度不应低于100150mmo4)、桥架安装 桥架应平整，无扭曲变形，内壁无毛刺，附件齐全。金属桥架及其支架
3、全长应不少于2处与接地(PE)或接零干线相连接。连接板两边应不少于两个有防松螺帽或防松垫圈的连接固定螺栓； 桥架直线连接采用连接板，用垫圈、弹簧垫圈、螺母紧固，接口缝隙严密平齐。直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m应设有伸缩节；跨越建筑物变形缝处设置补装置；桥架进行交叉、转弯、丁字连接时，应采用单通、二通、三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。桥架与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。不允许将穿过墙壁的桥架与墙上的孔洞一起抹死。应用防火堵料进行封堵，穿越楼板处要做防火处理。桥架的水
4、平或垂直允许偏差为其长度的2%。，且全长允许偏差为20mmo多层敷设时其层间距为：桥架上部距顶板或其它障物不应小于0.3m；电力电缆桥架间距不应小于0.3m；控制电缆桥架间距不应小于0.2m；弱电电缆桥架与电力电缆桥架间不应小于0.5m,如有屏蔽盖板可减至0.3m0桥架不应敷设在易燃易爆气体管道和热力管道的上方；当设计无要求时，线槽、桥架和插接式母线不宜敷设在给排水和采暧管道的下方；下表为与管道平行或交叉的最小净距，当设计无要求时，应符合下表规定:管道类别平行净距(m)交叉净距(m)一般工艺管道0.40.3易燃易爆气体管道0.50.5热力管道有保温层0.50.3无保温层1.0().52、电缆敷
5、设1)、准备工作(1)、施工前应对电缆进行详细检查，规格、型号、截面、电压等级等均符合设计要求，外观无扭曲。(2)、对IKV以下电缆，用IKV摇表摇测线间及对地的绝缘电阻,其值应不低于IOM(3)、大截面电缆应采用机械牵引的方式敷设，由起重工配合，将电缆盘安装固定在适当位置，并将钢丝绳、大麻绳和滑轮安装好。(4)、临时联络指挥系统的设置。主要由无线电对机联络、手持扩音喇叭，作为全线联络。(5)、在桥架或支架上有很多电缆进行敷设时，应根据现场实际情况事先将电缆用排列图表的方式划出来，以防止电缆的交叉和混乱。(6)、电缆支架的架设地点应以敷设方便为准，施工时先敷设竖井向上电缆，完成后再敷设至变配电
6、所的水平电缆。架设支架时应使电缆轴的转动方向保证电缆引出端在电缆轴的上方。2)、施工方法(1)、电缆沿桥架、支架敷设水平敷设：敷设方法主要为人力牵引。电缆沿桥架或托盘敷设时，应单层敷设，排列整齐，不得交叉，拐弯处应以最大截面电缆允许弯曲半径为准。不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。同等级电压的电缆沿支架敷设时，水平净距不得小于35mm。垂直敷设：在电气竖井中采用自下而上的电缆敷设方式，由角磨钢丝绳缓慢牵引敷设。在各楼层电气竖井处均安排施工人员监视、整理，使其通道；顺畅。有条件最好自上而下敷设，在土建未拆吊机前，将电缆吊至楼层顶部。敷设时，同截面电缆应先敷设低层，后敷设高层，要特
7、别注意电缆轴的防滑措施。沿支架敷设时，支架距离不得大于L5m,电缆敷设到位后，每层至少加装两道卡固支架。3)、挂标志牌标志牌规格应一致，并有防腐性能，挂装牢固。标志牌上应注明电缆编号、规格、型号及电压等级。在电缆端头处、拐弯处、交叉处挂志牌，直线段适当增设标志牌。4)、质量标准(1)、电缆绝缘电阻值符合施工规范规定。电缆敷设严禁有绞拧、护层断裂和表面严重划伤等缺损。(2)、电缆转弯和分支处不紊乱，走向整齐清楚，标志牌清晰齐全，防燃、隔热要求的电缆保护措施完整。(3)、电缆最小弯曲半径为电缆外径的10倍。(4)、电缆头安装，固定牢靠，相序正确。标志准确清晰。5)、成品保护(1)、室内沿电缆桥架敷
8、设的电缆，宜在管道及空调工程基本施工完毕后进行，防止其他专业施工时损伤电缆。(2)、装卸电缆时，不允许将吊绳直接穿电缆轴孔吊装，以防止孔处损坏。(3)、敷设电缆时,如需从中间倒电缆，必须按“8”字形或曲经字形进行，不得倒成“0”形，以免电缆受损。(4)、电缆端头处的门窗装好，并加锁，防止电缆丢失或损毁。6)、注意事项(1)、架设电缆盘的地面必须平实，支架必须采用有底平面的专用支架，不得用千斤顶代替。(2)、敷设电缆时，处于电缆转弯处的人员，必须站在电缆弯曲弧的外侧，切不可站在弯曲弧的内侧，防止挤伤。(3)、电缆施工前须将电缆事先排列好，划出排列图表，按图表施工。电缆敷设时，应敷设一根整理一根，卡固一根。(4)、在桥架施工时，施工人员考虑满足该桥架或托盘上敷设的最大截面电缆的弯曲半径要求。
