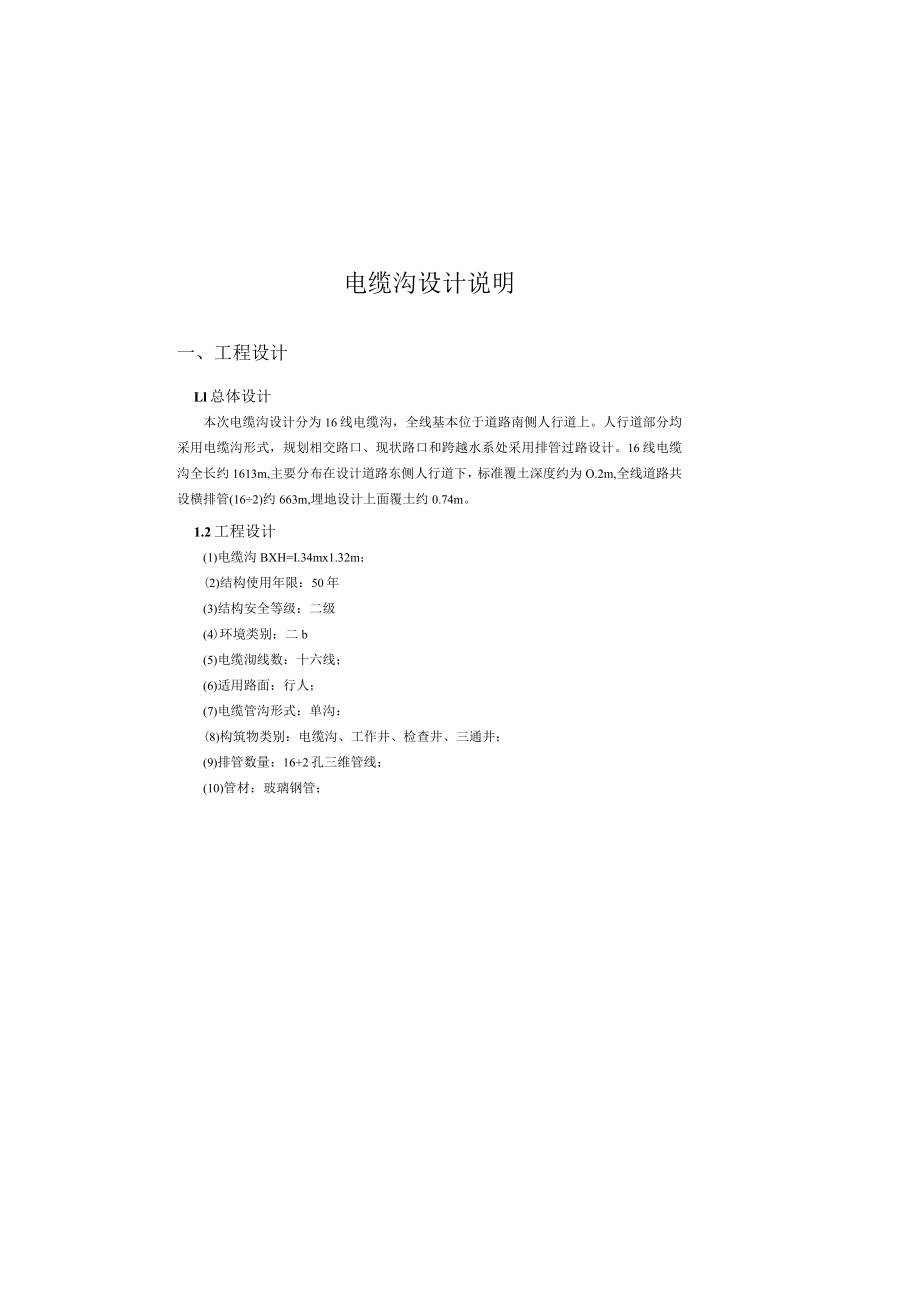

电缆沟设计说明.docx_第2页
第2页 / 共4页

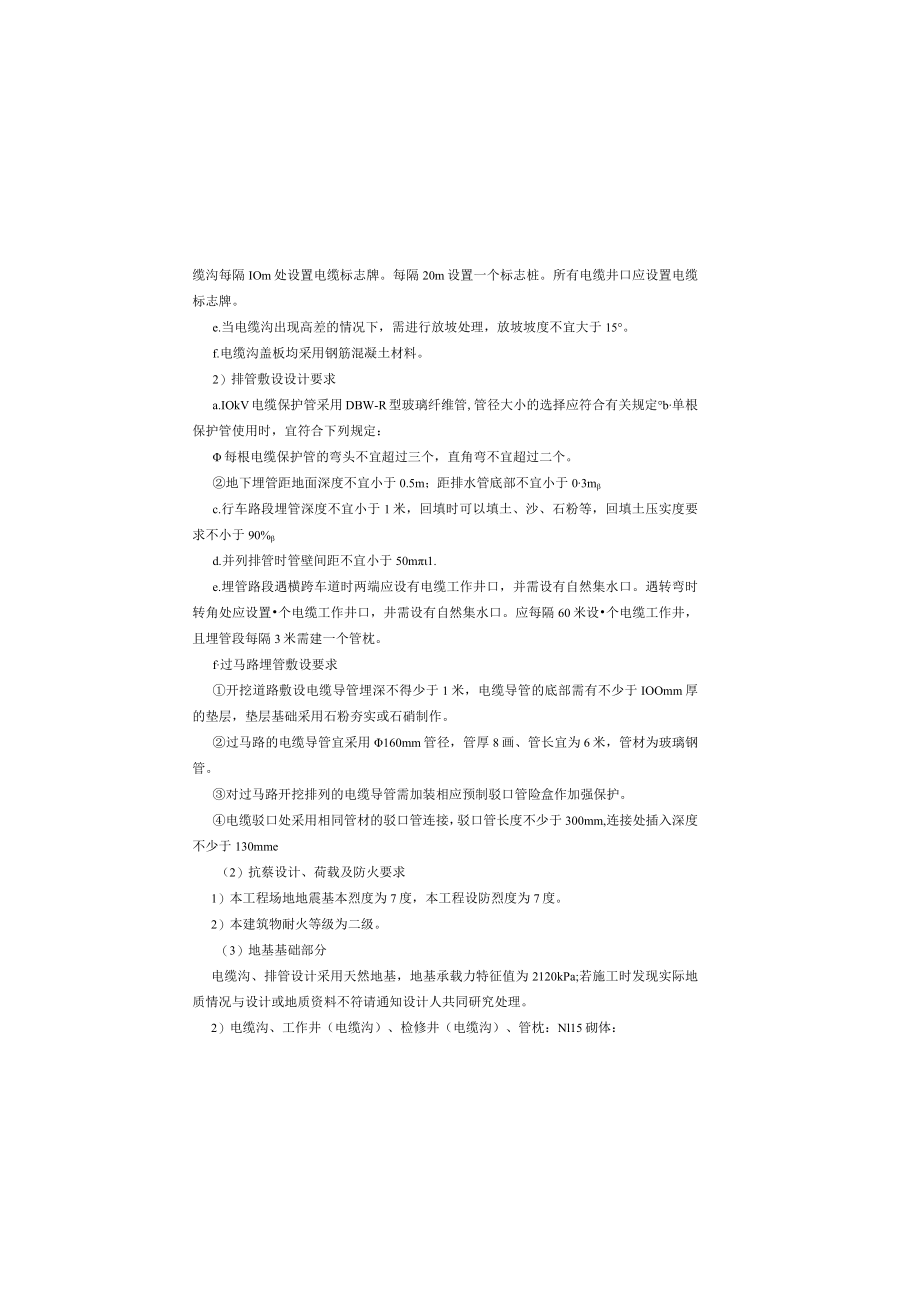

电缆沟设计说明.docx_第3页
第3页 / 共4页
电缆沟设计说明.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《电缆沟设计说明.docx》由会员分享,可在线阅读,更多相关《电缆沟设计说明.docx(4页珍藏版)》请在第壹文秘上搜索。

1、八飞装我选卷咦涕矍jg%6COMyU15VioimH1580甲捽rMHiU行大)M1580x500x100tO.OOi1820M20Cl5fiA320U705机2水粉案5(十六线电缆沟标准横断面结构图2341g石”上X.;仅6电,仅达,CI,技生足SST.”针*:rV二昼却.豆WE:;”,IMM46)600IWH】”1鹏由u:”坦*逆*巡“0】”UM16+2三雒管线标准断面图二工程材料(1)与工材料1)混凝土强度等级:C30电缆沟设计说明一、工程设计Ll总体设计本次电缆沟设计分为16线电缆沟,全线基本位于道路南侧人行道上。人行道部分均采用电缆沟形式,规划相交路口、现状路口和跨越水系处采用排管过

2、路设计。16线电缆沟全长约1613m,主要分布在设计道路东侧人行道下,标准覆土深度约为O.2m,全线道路共设横排管(162)约663m,埋地设计上面覆土约0.74m。1.2工程设计(1)电缆沟BXH=I.34mx1.32m;(2)结构使用年限:50年(3)结构安全等级:二级(4)环境类别:二b(5)电缆沏线数:十六线;(6)适用路面:行人;(7)电缆管沟形式:单沟:(8)构筑物类别:电缆沟、工作井、检查井、三通井;(9)排管数量:16+2孔三维管线:(10)管材:玻璃钢管;缆沟每隔IOm处设置电缆标志牌。每隔20m设置一个标志桩。所有电缆井口应设置电缆标志牌。e.当电缆沟出现高差的情况下,需进

3、行放坡处理,放坡坡度不宜大于15。f.电缆沟盖板均采用钢筋混凝土材料。2)排管敷设设计要求a.IOkV电缆保护管采用DBW-R型玻璃纤维管,管径大小的选择应符合有关规定b单根保护管使用时,宜符合下列规定:每根电缆保护管的弯头不宜超过三个,直角弯不宜超过二个。地下埋管距地面深度不宜小于0.5m;距排水管底部不宜小于03mc.行车路段埋管深度不宜小于1米,回填时可以填土、沙、石粉等,回填土压实度要求不小于90%d.并列排管时管壁间距不宜小于50m1.e.埋管路段遇横跨车道时两端应设有电缆工作井口,并需设有自然集水口。遇转弯时转角处应设置个电缆工作井口,井需设有自然集水口。应每隔60米设个电缆工作井

4、,且埋管段每隔3米需建一个管枕。f过马路埋管敷设要求开挖道路敷设电缆导管埋深不得少于1米,电缆导管的底部需有不少于IOOmm厚的垫层,垫层基础采用石粉夯实或石硝制作。过马路的电缆导管宜采用160mm管径,管厚8画、管长宜为6米,管材为玻璃钢管。对过马路开挖排列的电缆导管需加装相应预制驳口管险盒作加强保护。电缆驳口处采用相同管材的驳口管连接,驳口管长度不少于300mm,连接处插入深度不少于130mme(2)抗蔡设计、荷载及防火要求1)本工程场地地震基本烈度为7度,本工程设防烈度为7度。2)本建筑物耐火等级为二级。(3)地基基础部分电缆沟、排管设计采用天然地基,地基承载力特征值为2120kPa;若

5、施工时发现实际地质情况与设计或地质资料不符请通知设计人共同研究处理。2)电缆沟、工作井(电缆沟)、检修井(电缆沟)、管枕:Nl15砌体:3)垫层:C15混凝土;4)排管:玻璃钢管(2)钢筋:1)一级光圆钢筋采用HPB300等级,材质符合钢筋混凝土用热轧光圆钢筋的要求:三级钢筋采用HRB400等级,材质符合钢筋混凝土用热轧带肋钢筋的要求:2)钢筋连接必须采用焊接或机械连接,如果采用焊接接头必须按施工条件进行试焊,合格后方可正式施作。焊接工艺及质量按国家现行标准钢筋焊接及验收规程(JGJ18-2012)的有关规定执行。(3)钢结构构件(如支撑、型钢等):采用Q235钢,钢结构构件材质应符合碳素结构

6、钢GB/T700和低合金高强度结构钢GB/T1591的规定,并具有符合国家标准的出厂证明书;(4)焊条:用电弧焊接Q235钢板和HPB300钢筋时采用E43焊条,焊接HRB400钢筋时采用E50焊条,焊接熔敷金属的化学成分和力学性能应满足碳钢焊条(GB/T5117-1995)和低合金钢焊条(GB/T5118-1995)的规定;(5)构造要求1)钢筋混凝土结构钢筋保护层厚度(按环境类别二b考虑):板结构为25mm厚,梁结构为35mm厚。2)为确保混凝土保护层的设计厚度,保护层垫块可用细石混凝土制作,其抗侵蚀能力和强度应高于构件本体混凝匕水胶比不低于0.4,3)钢筋的锚固钢筋的锚固长度应满足混凝土结构设计规范61350010-2010中8.3节规定。三施工要求(1)电缆沟、排管敷设设计要求1)电缆沟敷设设计要求a.电缆沟纵向每隔0.8m应有承托支架,支架宜使用复合材料支架。b.沉底的电缆沟宜每隔20m设置检查井,每隔60m设置一个工作井。c.电缆沟宜每隔20m设置自然集水口一个.d电缆走廊在人行道上设置电缆标志牌:在绿化带或泥土路段设置电缆标志桩。电
