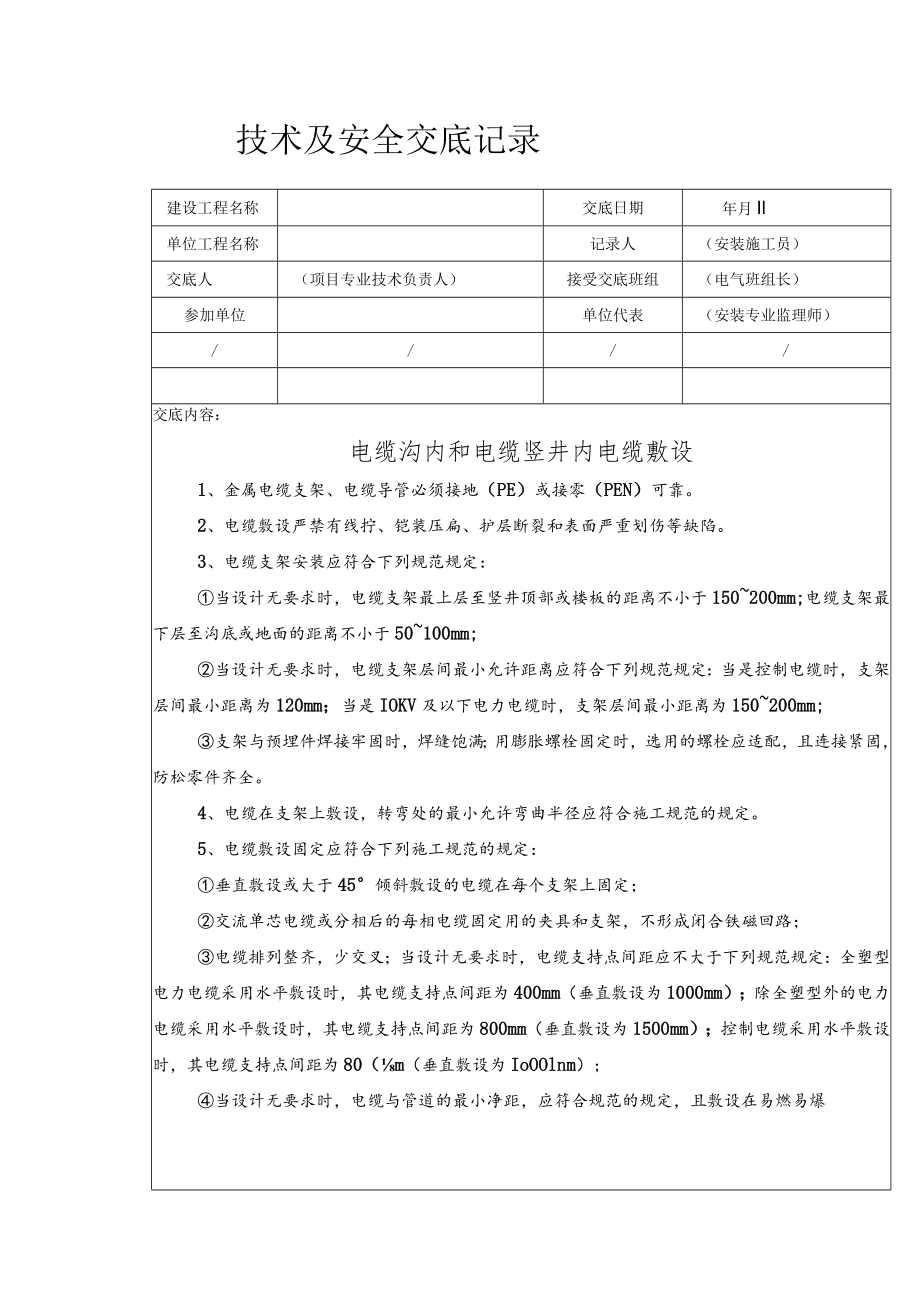

1、技术及安全交底记录建设工程名称交底日期年月Il单位工程名称记录人（安装施工员）交底人（项目专业技术负责人）接受交底班组（电气班组长）参加单位单位代表（安装专业监理师）/交底内容：电缆沟内和电缆竖井内电缆敷设1、金属电缆支架、电缆导管必须接地（PE）或接零（PEN）可靠。2、电缆敷设严禁有线拧、铠装压扁、护层断裂和表面严重划伤等缺陷。3、电缆支架安装应符合下列规范规定：当设计无要求时，电缆支架最上层至竖井顶部或楼板的距离不小于150200mm;电缆支架最下层至沟底或地面的距离不小于50100mm;当设计无要求时，电缆支架层间最小允许距离应符合下列规范规定：当是控制电缆时，支架层间最小距离为120

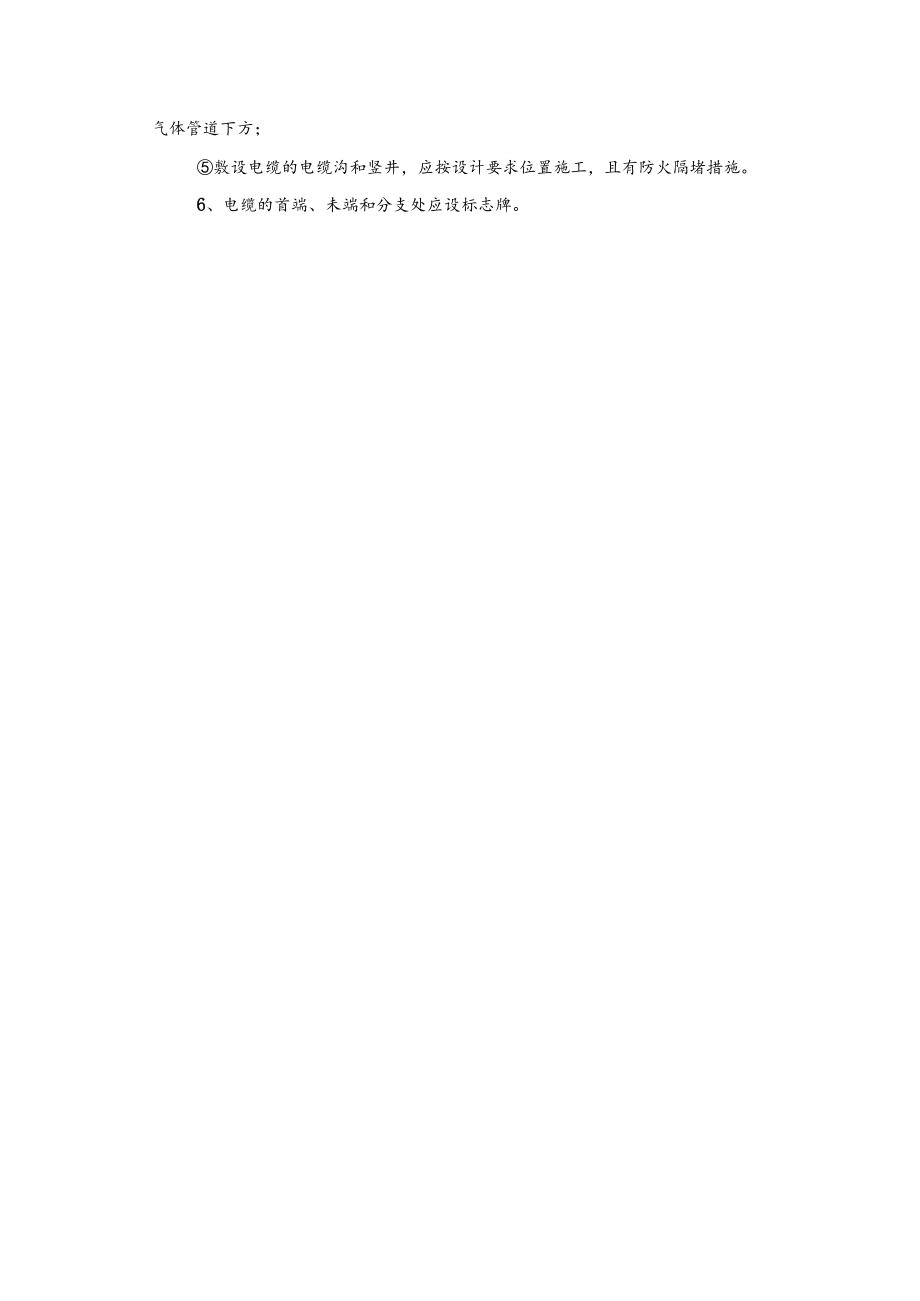

2、mm；当是IOKV及以下电力电缆时，支架层间最小距离为150200mm;支架与预埋件焊接牢固时，焊缝饱满；用膨胀螺栓固定时，选用的螺栓应适配，且连接紧固，防松零件齐全。4、电缆在支架上敷设，转弯处的最小允许弯曲半径应符合施工规范的规定。5、电缆敷设固定应符合下列施工规范的规定：垂直敷设或大于45倾斜敷设的电缆在每个支架上固定；交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路；电缆排列整齐，少交叉；当设计无要求时，电缆支持点间距应不大于下列规范规定：全塑型电力电缆采用水平敷设时，其电缆支持点间距为400mm（垂直敷设为1000mm）；除全塑型外的电力电缆采用水平敷设时，其电缆支持点间距为800mm（垂直敷设为1500mm）；控制电缆采用水平敷设时，其电缆支持点间距为80（m（垂直敷设为IoOOlnm）；当设计无要求时，电缆与管道的最小净距，应符合规范的规定，且敷设在易燃易爆气体管道下方；敷设电缆的电缆沟和竖井，应按设计要求位置施工，且有防火隔堵措施。6、电缆的首端、未端和分支处应设标志牌。
