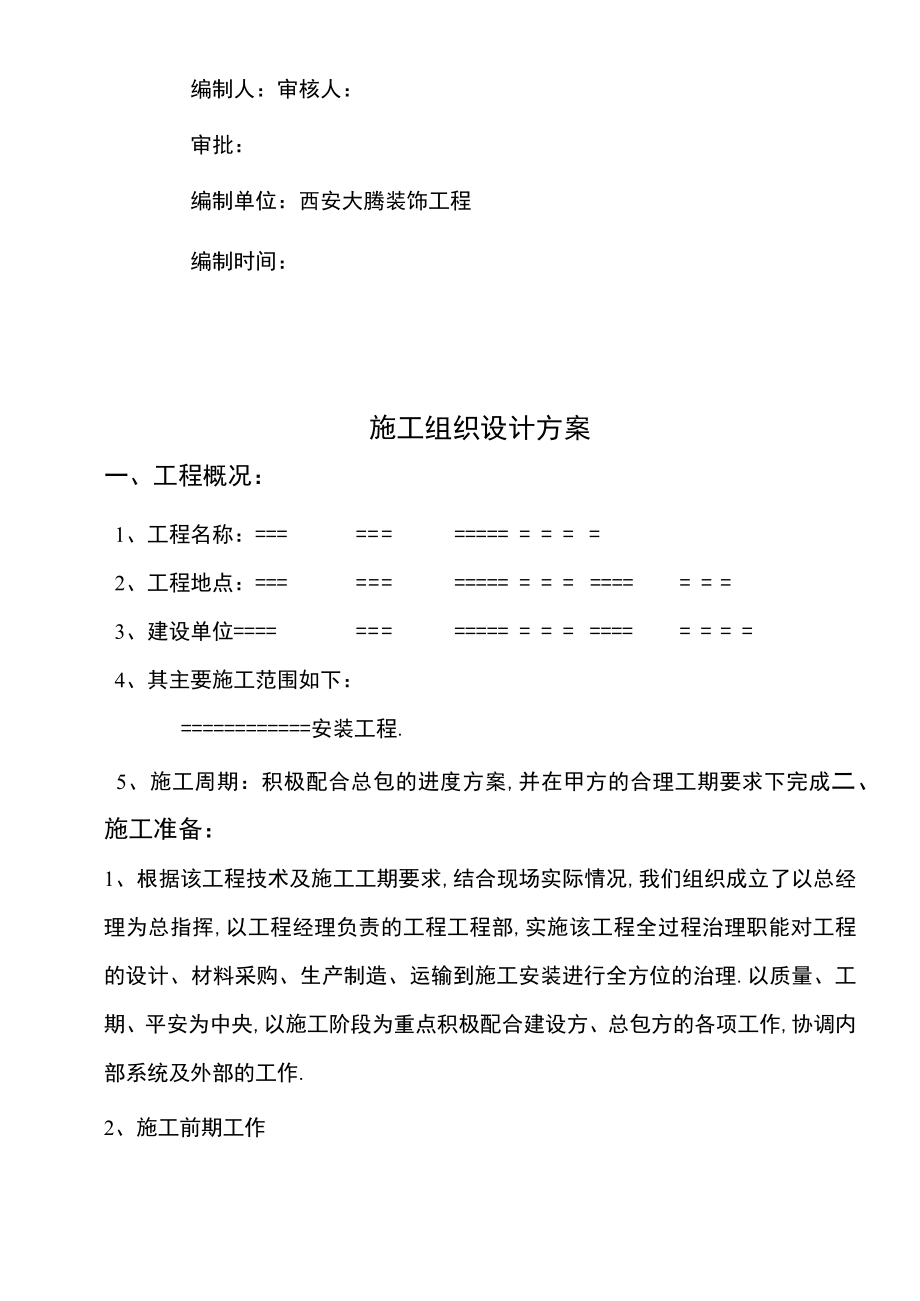

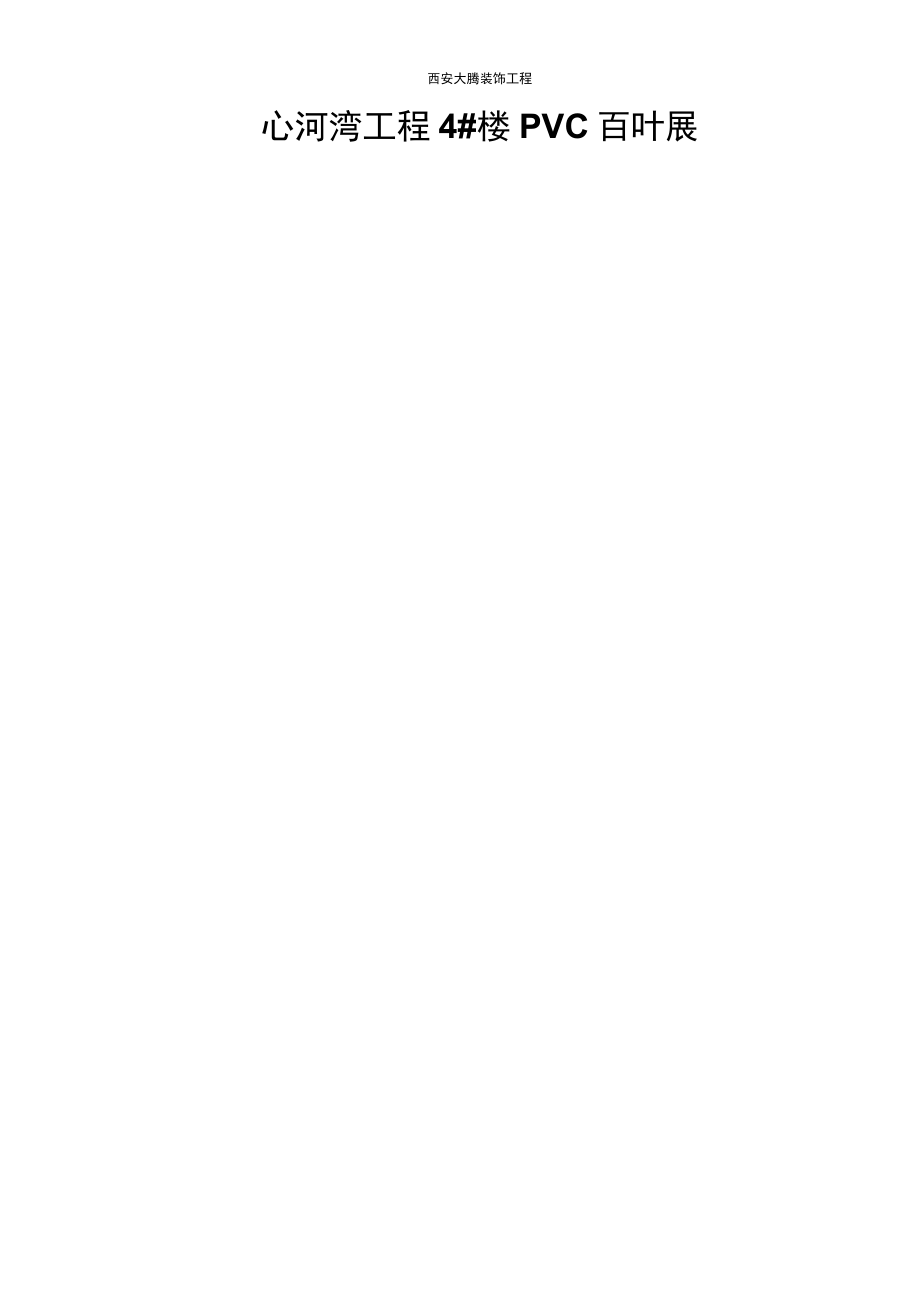

1、西安大腾装饰工程心河湾工程4#楼PVC百叶展编制人：审核人：审批：编制单位：西安大腾装饰工程编制时间：施工组织设计方案一、工程概况：1、工程名称：=2、工程地点：=3、建设单位=4、其主要施工范围如下：=安装工程.5、施工周期：积极配合总包的进度方案,并在甲方的合理工期要求下完成二、施工准备：1、根据该工程技术及施工工期要求,结合现场实际情况,我们组织成立了以总经理为总指挥,以工程经理负责的工程工程部,实施该工程全过程治理职能对工程的设计、材料采购、生产制造、运输到施工安装进行全方位的治理.以质量、工期、平安为中央,以施工阶段为重点积极配合建设方、总包方的各项工作,协调内部系统及外部的工作.2

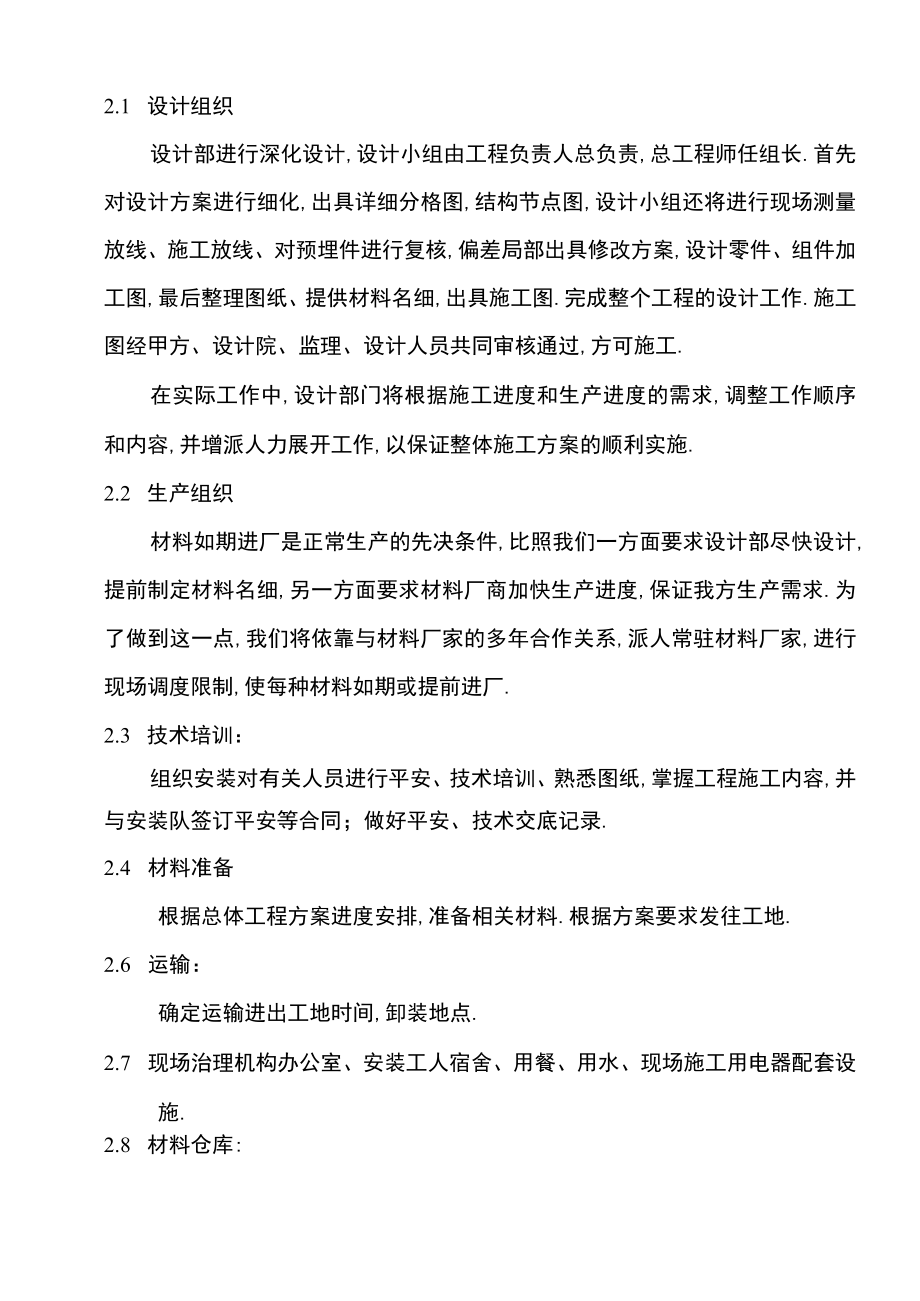

2、、施工前期工作2.1 设计组织设计部进行深化设计,设计小组由工程负责人总负责,总工程师任组长.首先对设计方案进行细化,出具详细分格图,结构节点图,设计小组还将进行现场测量放线、施工放线、对预埋件进行复核,偏差局部出具修改方案,设计零件、组件加工图,最后整理图纸、提供材料名细,出具施工图.完成整个工程的设计工作.施工图经甲方、设计院、监理、设计人员共同审核通过,方可施工.在实际工作中,设计部门将根据施工进度和生产进度的需求,调整工作顺序和内容,并增派人力展开工作,以保证整体施工方案的顺利实施.2.2 生产组织材料如期进厂是正常生产的先决条件,比照我们一方面要求设计部尽快设计,提前制定材料名细,另
3、一方面要求材料厂商加快生产进度,保证我方生产需求.为了做到这一点,我们将依靠与材料厂家的多年合作关系,派人常驻材料厂家,进行现场调度限制,使每种材料如期或提前进厂.2.3 技术培训：组织安装对有关人员进行平安、技术培训、熟悉图纸,掌握工程施工内容,并与安装队签订平安等合同；做好平安、技术交底记录.2.4 材料准备根据总体工程方案进度安排,准备相关材料.根据方案要求发往工地.2.6 运输：确定运输进出工地时间,卸装地点.2.7 现场治理机构办公室、安装工人宿舍、用餐、用水、现场施工用电器配套设施.2.8 材料仓库:在楼层内确定材料及半成品临时堆放地点,对库房进行清理,保证进场材料堆放整洁.2.9
4、 施工机具：根据施工现场情况确定施工机械用具,对施工中所需工具、量检具进行全面系统检查,保证在施工里程中好用.2.10 施工准备工作方案表序号工作内容职能部门备注1施工机具及劳力酉己备方案工程部2材料定购方案供给部3成品、半成品、加工品方案生产部4材料运输方案运输部三、总体缸方案与工期进度方案施工总进度方案根据设计方案及我公司确定的施工方案,对各分项工程在施工程序、时间上作出安排,以确定各分项工程的开、竣工时间及相互搭接时间.同一时期的在建施工工程不宜过多,以免分散人力、物力.工期长的主要工程应先施工.分局部项工程应实行流水均衡施工,以求劳力、物力的均衡使用.、施工安装工艺及专项技术举措百页窗
5、施工工艺一根本施工工艺1、准备工作1.1 材料准备根据合同及甲方要求提前做好材料的准备工作,保证型材、钢衬质量符合规范要求1.2 、工艺流程：型材检验入库一型材下料-安装衬钢-焊接型材一清理焊缝一安装辅件一检验-包装一发往工地百叶窗的加工要求序工程分类检验工程技术要求检测器具及方法1关键型材质量断面尺寸、配合尺寸允差GB8814规定破坏性试验检测专用设项备2目型材切割长度允差角度允差1500时，1.0(mm)15钢卷尺测量万能角度尺关键工序3项要增强型钢增强型钢壁厚21.5mm增强型钢防锈处理卡尺测量目测观察工艺要求安装:固定点23个/根,螺钉间距300mm距型材端头IOOmm钢直尺、目测观察
6、工艺要求4五金配件安装位置正确,数量齐全牢固，安装螺钉不准有滑扣现象，应与增强型钢牢固连接.螺丝刀、手试、目测工艺要求7相邻构件同一平面高低差0,4,5*(mm)深度尺测量工艺要求15产品外观质量型材无明显色差、无开焊断裂气泡等,划伤累计不大于IOOO(mm)擦伤累计不大于400(mm2)观察,钢卷尺测量、计算工艺要求77百叶“奘(一)施工准备1、材料塑钢窗的规格、型号应符合设计要求,五金配件配套齐全.具有产品出厂合格证,并与所审定样板相符.（二）安装操作工序安装百叶窗安装应垂直水平并与邻接工作面排列整洁.使用隐藏式锚钉,螺栓之垫圈应为铜制或铅制,以保护金属外表并形成密接之接面.外露之接面应准
7、确接合,形成紧密节点；按指定提供密封料与封缝料之穿孔与开口.因装配接合所需之切割、焊接、磨平作业造成之装修面损伤应予修整,修护修整之工作需力求外表美观平整.现场无法修整之工程,应送厂重新修整整个单元或由制造商提供新制之单元.安装百叶窗使用之封缝料应依据标准之相关规定.（三）质量保证举措L材料质量保证举措Q）国家有关部门公布的塑钢窗标准标准,是材料质量限制的主要依据.按设计的门窗规格对拟定购门窗进行抽样检查.考察塑钢窗装配厂时应提交企业工商营业执照、生产营业执照和最近一次产品检验报告.工程有关人员应仔细审阅检验报告中的物理性能指标、力学性能指标以及出厂检验工程内容,判断生产厂家总体质量水平能不能
8、到达设计要求.（2）百叶窗进场后应对出厂检验工程中的钢衬装配、外形尺寸、钢衬装配是不是齐全可用磁铁辅助检查.2、安装质量保证举措窗安装前,应逐个检查窗洞口尺寸、位置和标高并在墙体结构上弹出限制线.窗安装环境温度不应低于5,安装玻璃时环境温度必须在10。C以上.对于安装窗铁脚、型钢内衬、柔性填充料和玻璃垫快等应作为隐蔽工程验收工程.窗外表应光洁、无气泡和裂缝,颜色均匀,外表不应有损伤.3、成品、半成品的保护如百叶窗外表有胶状物时,应使用棉丝沾专用溶剂进行擦拭干净,如发现局部划痕,用小毛刷沾染色液进行染补.(2)架子搭拆、室外抹灰、钢龙骨安装、管线施工运输过程,严禁擦、砸窗边框.(3)建立严格的成
9、品保护制度.a建筑门窗工程应符合?建筑装饰装修工程质量验收标准?GB50210的规定.b施工过程中,业主和监理有权利对框料及钢衬做一次性破坏性抽查,符合要求费用由招标人承当；不符合要求费用由乙方承当,并承当相应责任以及赔偿由此给甲方造成的一切经济损失.c成品保护责任由门窗施工单位负责.门窗施工单位应保证型材外表无损伤.六、施工配合举措1、与总包(土建)单位的配合a.提供垂直运输机具、施工用脚手架.b.施工现场每层楼面请总包提供所需的专用配电箱.c.施工机具与设备的就位,需根据我司提出的方案与要求给予提供方便积极配合d.所有施工作业区的用电、用水,请给予配合.e.在人货两用梯附近需提供堆放材料场
10、地,以便车辆进场后卸货，随时将材料运送各施工面.f.提供土建施工进度安排,以便安排百叶窗的施工进度.g现场消防设施按当地消防局的各项治理规定,由总包方进行设置.在整个施工过程中,随着各项施工的陆续展开,阶段性的协调配合会成为日常事宜,我们将随时以书面形式向业主、总包方进行沟通,以取得业主、总包方的支持、配合.日常事务服从总包方治理,文明施工.七、平安文明施工保证举措一、平安施工保证举措公司在现场设有专职平安负责人专门负责现场甲方、土建协调,落实有关平安生产的规章制度,进场前和施工中对安装队员进行平安教育.具体平安保证举措如下：L施工设备平安举措吊篮操作者必须熟练掌握本规程所操作的设备使用说明书
11、内容和要求,到达应知应会要求,以培训测试合格方能操作设备.吊篮应有专人操作、保养、维护.工作平台至少有两名人员方可操作吊篮,应互相配合进行平安操作,工作人员必须系扣平安带帽工作前必须检查县挂机构、工作平台、限位保险、平安装置等是否齐全、动作是否灵敏、工作是否可靠,各部件紧固螺栓怎么着是否巩固,如有松动应及时拧紧,尤其注意钢丝绳固定的部位,还应检查钢丝绳是否有断丝、松股,钢丝绳垂直无扭转扩曲状态.吊篮使用符合有关高空作业规定,并严格根据操作规程操作.2、防火举措Q)库房、生活区(食堂)设置足够数量的灭火器.易燃垃圾如包装纸等及时清理(3)易燃材料单独存放,且存放处设置明显警示标识,存放地点安全(
12、4)施工现场严禁吸烟3、人身平安防护举措(1)安装队员进入施工现场必须戴平安帽.要选择合格产品,有检验部门批量验证和工厂检验合格证.施工人员进入现场前必须系好下额带,以防发生高处坠落,帽飞人落的现象.(2)高空施工操作时必须系好平安带.平安带要选用合格产品,有厂家永久字样的商标,合格证.进入现场必须先检查平安带是否完好.平安带必须挂在牢固结实的地方.施工人员应配制工具袋,工具箱,以防工具的掉落.工具用后放入工具袋,工具箱内.施工中待用物料放置时距洞口及楼板沿水平距离为1米以上.收工后,做到工完场清.二、文明施工保证举措1、施工人员着装统一,佩戴胸卡,进入施工现场必须戴平安帽.2、施工人员在任何
