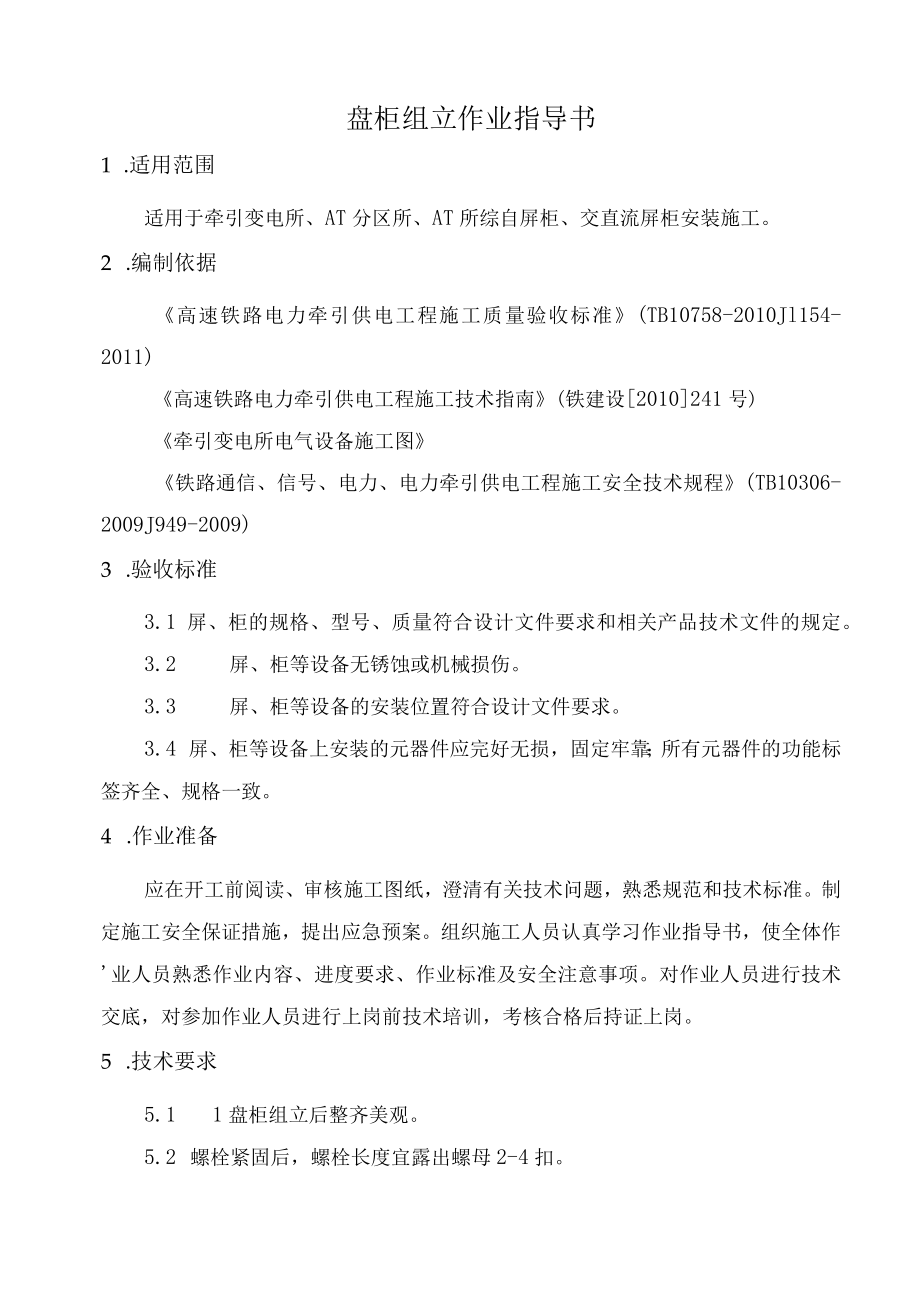

1、盘柜组立作业指导书1 .适用范围适用于牵引变电所、AT分区所、AT所综自屏柜、交直流屏柜安装施工。2 .编制依据高速铁路电力牵引供电工程施工质量验收标准(TB10758-2010Jl154-2011)高速铁路电力牵引供电工程施工技术指南(铁建设2010241号)牵引变电所电气设备施工图铁路通信、信号、电力、电力牵引供电工程施工安全技术规程(TB10306-2009J949-2009)3 .验收标准3.1 屏、柜的规格、型号、质量符合设计文件要求和相关产品技术文件的规定。3.2 屏、柜等设备无锈蚀或机械损伤。3.3 屏、柜等设备的安装位置符合设计文件要求。3.4 屏、柜等设备上安装的元器件应完好

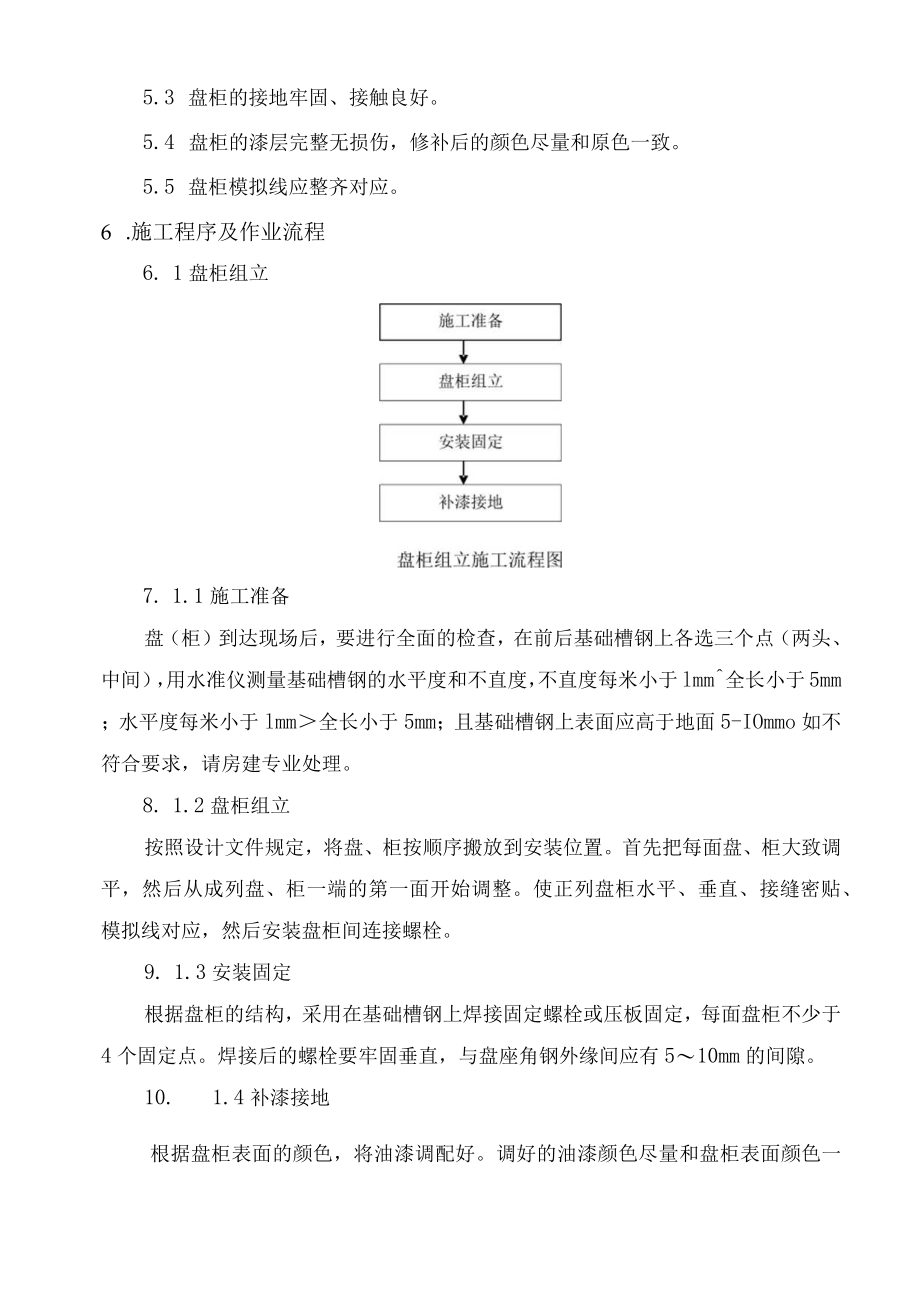

2、无损，固定牢靠；所有元器件的功能标签齐全、规格一致。4 .作业准备应在开工前阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。组织施工人员认真学习作业指导书，使全体作业人员熟悉作业内容、进度要求、作业标准及安全注意事项。对作业人员进行技术交底，对参加作业人员进行上岗前技术培训，考核合格后持证上岗。5 .技术要求5.1 1盘柜组立后整齐美观。5.2 螺栓紧固后，螺栓长度宜露出螺母2-4扣。5.3 盘柜的接地牢固、接触良好。5.4 盘柜的漆层完整无损伤，修补后的颜色尽量和原色一致。5.5 盘柜模拟线应整齐对应。6 .施工程序及作业流程6. 1盘柜组立7.
3、 1.1施工准备盘（柜）到达现场后，要进行全面的检查，在前后基础槽钢上各选三个点（两头、中间），用水准仪测量基础槽钢的水平度和不直度，不直度每米小于lmm全长小于5mm；水平度每米小于lmm全长小于5mm；且基础槽钢上表面应高于地面5-IOmmo如不符合要求，请房建专业处理。8. 1.2盘柜组立按照设计文件规定，将盘、柜按顺序搬放到安装位置。首先把每面盘、柜大致调平，然后从成列盘、柜一端的第一面开始调整。使正列盘柜水平、垂直、接缝密贴、模拟线对应，然后安装盘柜间连接螺栓。9. 1.3安装固定根据盘柜的结构，采用在基础槽钢上焊接固定螺栓或压板固定，每面盘柜不少于4个固定点。焊接后的螺栓要牢固垂直

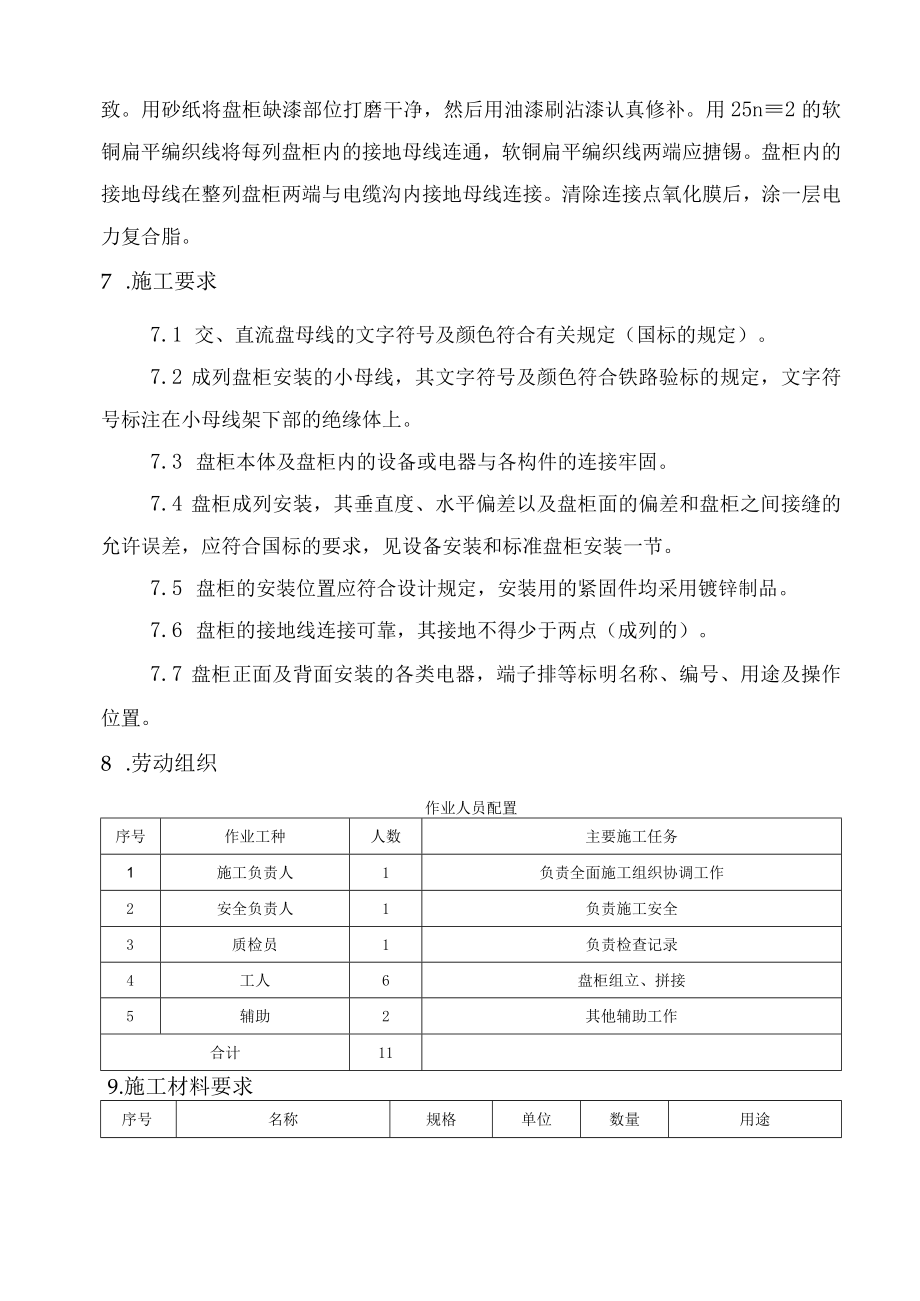

4、，与盘座角钢外缘间应有510mm的间隙。10. 1.4补漆接地根据盘柜表面的颜色，将油漆调配好。调好的油漆颜色尽量和盘柜表面颜色一致。用砂纸将盘柜缺漆部位打磨干净，然后用油漆刷沾漆认真修补。用25n2的软铜扁平编织线将每列盘柜内的接地母线连通，软铜扁平编织线两端应搪锡。盘柜内的接地母线在整列盘柜两端与电缆沟内接地母线连接。清除连接点氧化膜后，涂一层电力复合脂。7 .施工要求7.1 交、直流盘母线的文字符号及颜色符合有关规定（国标的规定）。7.2 成列盘柜安装的小母线，其文字符号及颜色符合铁路验标的规定，文字符号标注在小母线架下部的绝缘体上。7.3 盘柜本体及盘柜内的设备或电器与各构件的连接牢固
5、。7.4 盘柜成列安装，其垂直度、水平偏差以及盘柜面的偏差和盘柜之间接缝的允许误差，应符合国标的要求，见设备安装和标准盘柜安装一节。7.5 盘柜的安装位置应符合设计规定，安装用的紧固件均采用镀锌制品。7.6 盘柜的接地线连接可靠，其接地不得少于两点（成列的）。7.7 盘柜正面及背面安装的各类电器，端子排等标明名称、编号、用途及操作位置。8 .劳动组织作业人员配置序号作业工种人数主要施工任务1施工负责人1负责全面施工组织协调工作2安全负责人1负责施工安全3质检员1负责检查记录4工人6盘柜组立、拼接5辅助2其他辅助工作合计119.施工材料要求序号名称规格单位数量用途1硬木板块4垫设备2麻绳5m根2
6、牵拉盘柜3电焊条根4点焊4软铜编织带米若干接地5钢丝绳根2吊装盘柜6油漆桶1补漆10 .机械设备及工器具配置序号名称规格单位数量用途1叉车辆1运输盘柜2水准仪把2调平3撬杠根24扳手把2固定螺丝5电焊机辆1电焊6吸尘器台1吸取灰尘7工具箱（厂家配套）套111 .质量控制及检验11.1 盘柜独立或成列安装时，其垂直度、水平度以及盘、柜面不平度和盘、柜间接缝的标准符合下表标准。序号项目允许偏差（mm）1垂直度1.52水平度相邻盘柜面顶部23成列盘柜面顶部54不平度相邻盘柜面15成列盘柜面56盘、柜间接缝211.2 用微水检测仪测试微量水时，应在GlS开关柜充气24小时后进行。测试数据应符合下列规定：与灭弧室相通的气室，应小于150ppm;不与灭弧室相通的气室，应小于500ppu12 .安全及环保水保要求12.1 盘、柜在搬运、安装时要避免强烈震动。12.2 盘、柜在未固定牢靠前应有防倾倒措施。12.3 安装时，禁止用大锤等工具敲打盘、柜。12.4 盘、柜搬运安装时，工作人员要注意力集中，听从统一指挥，防止挤压手脚和撞坏盘、柜上的设备。
