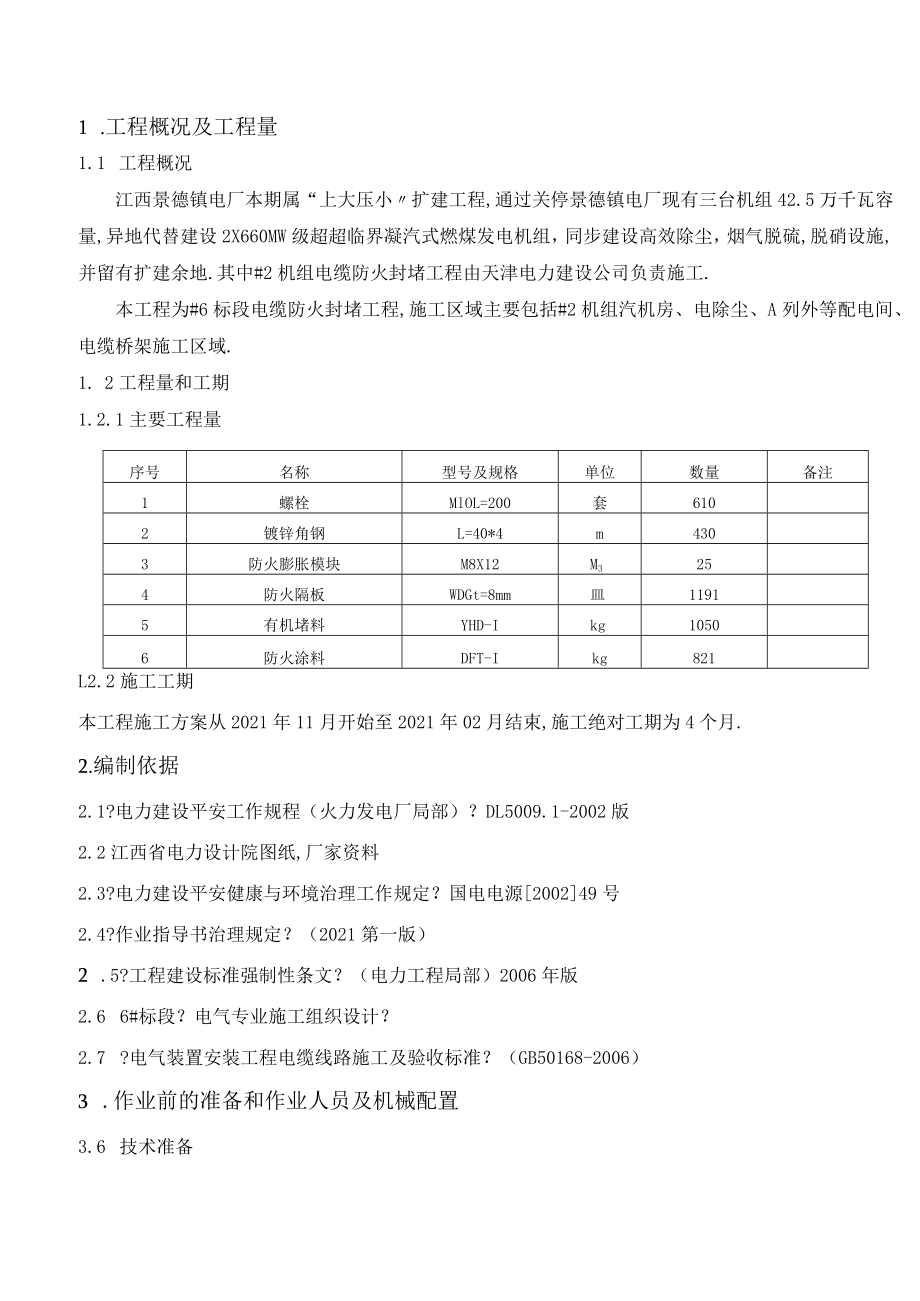

1、1 .工程概况及工程量1.1 工程概况江西景德镇电厂本期属“上大压小扩建工程,通过关停景德镇电厂现有三台机组42.5万千瓦容量,异地代替建设2X660MW级超超临界凝汽式燃煤发电机组，同步建设高效除尘，烟气脱硫,脱硝设施,并留有扩建余地.其中#2机组电缆防火封堵工程由天津电力建设公司负责施工.本工程为#6标段电缆防火封堵工程,施工区域主要包括#2机组汽机房、电除尘、A列外等配电间、电缆桥架施工区域.1. 2工程量和工期1.2.1主要工程量序号名称型号及规格单位数量备注1螺栓MlOL=200套6102镀锌角钢L=40*4m4303防火膨胀模块M8X12M3254防火隔板WDGt=8mm皿1191
2、5有机堵料YHD-Ikg10506防火涂料DFT-Ikg821L2.2施工工期本工程施工方案从2021年11月开始至2021年02月结束,施工绝对工期为4个月.2.编制依据2.1?电力建设平安工作规程（火力发电厂局部）？DL5009.1-2002版2.2江西省电力设计院图纸,厂家资料2.3?电力建设平安健康与环境治理工作规定？国电电源200249号2.4?作业指导书治理规定？（2021第一版）2 .5?工程建设标准强制性条文？（电力工程局部）2006年版2.6 6#标段？电气专业施工组织设计？2.7 ?电气装置安装工程电缆线路施工及验收标准？（GB50168-2006）3 .作业前的准备和作业

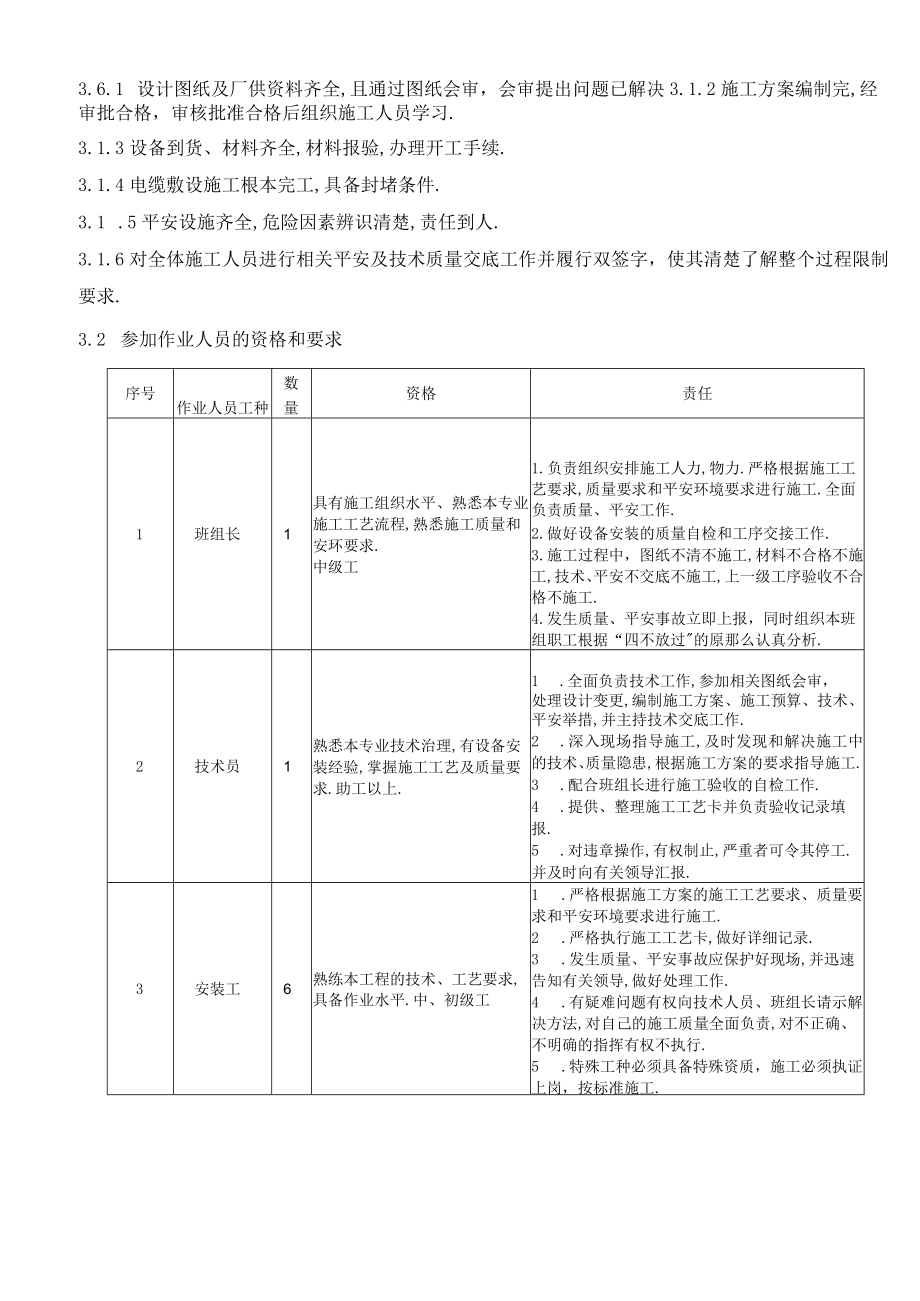

3、人员及机械配置3.6 技术准备3.6.1 设计图纸及厂供资料齐全,且通过图纸会审，会审提出问题已解决3.1.2施工方案编制完,经审批合格，审核批准合格后组织施工人员学习.3.1.3设备到货、材料齐全,材料报验,办理开工手续.3.1.4电缆敷设施工根本完工,具备封堵条件.3.1 .5平安设施齐全,危险因素辨识清楚,责任到人.3.1.6对全体施工人员进行相关平安及技术质量交底工作并履行双签字，使其清楚了解整个过程限制要求.3.2 参加作业人员的资格和要求序号作业人员工种数量资格责任1班组长1具有施工组织水平、熟悉本专业施工工艺流程,熟悉施工质量和安环要求.中级工1 .负责组织安排施工人力,物力.严
4、格根据施工工艺要求,质量要求和平安环境要求进行施工.全面负责质量、平安工作.2 .做好设备安装的质量自检和工序交接工作.3 .施工过程中，图纸不清不施工,材料不合格不施工,技术、平安不交底不施工,上一级工序验收不合格不施工.4 .发生质量、平安事故立即上报，同时组织本班组职工根据“四不放过的原那么认真分析.2技术员1熟悉本专业技术治理,有设备安装经验,掌握施工工艺及质量要求.助工以上.1 .全面负责技术工作,参加相关图纸会审，处理设计变更,编制施工方案、施工预算、技术、平安举措,并主持技术交底工作.2 .深入现场指导施工,及时发现和解决施工中的技术、质量隐患,根据施工方案的要求指导施工.3 .
5、配合班组长进行施工验收的自检工作.4 .提供、整理施工工艺卡并负责验收记录填报.5 .对违章操作,有权制止,严重者可令其停工.并及时向有关领导汇报.3安装工6熟练本工程的技术、工艺要求,具备作业水平.中、初级工1 .严格根据施工方案的施工工艺要求、质量要求和平安环境要求进行施工.2 .严格执行施工工艺卡,做好详细记录.3 .发生质量、平安事故应保护好现场,并迅速告知有关领导,做好处理工作.4 .有疑难问题有权向技术人员、班组长请示解决方法,对自己的施工质量全面负责,对不正确、不明确的指挥有权不执行.5 .特殊工种必须具备特殊资质，施工必须执证上岗，按标准施工.4质检员1有质检工作经验,熟悉？电

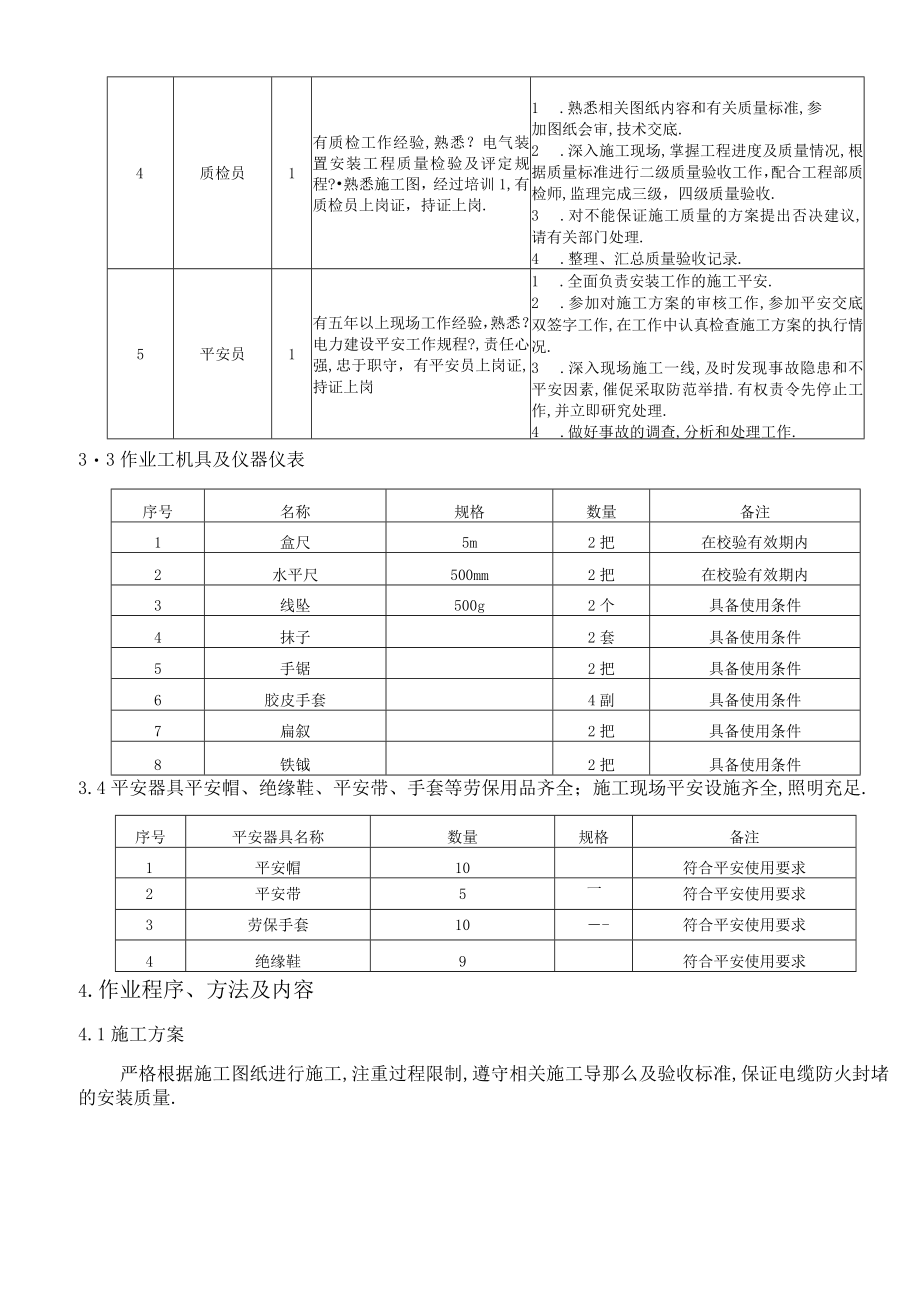

6、气装置安装工程质量检验及评定规程?熟悉施工图，经过培训1,有质检员上岗证，持证上岗.1 .熟悉相关图纸内容和有关质量标准,参加图纸会审,技术交底.2 .深入施工现场,掌握工程进度及质量情况,根据质量标准进行二级质量验收工作，配合工程部质检师,监理完成三级，四级质量验收.3 .对不能保证施工质量的方案提出否决建议,请有关部门处理.4 .整理、汇总质量验收记录.5平安员1有五年以上现场工作经验，熟悉？电力建设平安工作规程?,责任心强,忠于职守，有平安员上岗证,持证上岗1 .全面负责安装工作的施工平安.2 .参加对施工方案的审核工作,参加平安交底双签字工作,在工作中认真检查施工方案的执行情况.3 .
7、深入现场施工一线,及时发现事故隐患和不平安因素,催促采取防范举措.有权责令先停止工作,并立即研究处理.4 .做好事故的调查,分析和处理工作.33作业工机具及仪器仪表序号名称规格数量备注1盒尺5m2把在校验有效期内2水平尺500mm2把在校验有效期内3线坠500g2个具备使用条件4抹子2套具备使用条件5手锯2把具备使用条件6胶皮手套4副具备使用条件7扁叙2把具备使用条件8铁钺2把具备使用条件3.4平安器具平安帽、绝缘鞋、平安带、手套等劳保用品齐全；施工现场平安设施齐全,照明充足.序号平安器具名称数量规格备注1平安帽10符合平安使用要求2平安带5一符合平安使用要求3劳保手套10-符合平安使用要求4
8、绝缘鞋9符合平安使用要求4.作业程序、方法及内容4.1施工方案严格根据施工图纸进行施工,注重过程限制,遵守相关施工导那么及验收标准,保证电缆防火封堵的安装质量.4.2施工工艺流程准备工作4.3施工方法及要求4.3.1准备工作(1)电缆防火封堵所使用的材料应有出厂合格证书及经过质检部门检验合格前方可使用.(2)施工前检查核实需要封堵的电缆通道电缆已敷设完毕.(3)检查所到封堵材料是否满足工艺要求,备好工具及消耗材料,合理分配施工人员.4.3.2电缆清理封堵施工前对要封堵位置的电缆外表进行认真清理,去除电缆外表的各种污物,为刷防火涂料创造条件.4.3.3支模板、塞孔在耐火隔板和无机堵料封堵孔洞时，
9、需根据孔洞的尺寸及电缆桥架的层次,将板材切割成假设干缺口的形状,在洞口处用膨胀螺栓将其固定在周围的墙上或楼板上,耐火隔板的开口不得过大.较大面积的电缆竖井的封堵需一定数量的角铁以增强支撑强度.在中间的缝隙处，需用有机堵料处理.4.3.4电缆防火封堵电缆竖井每隔7m应设阻火隔层.电缆竖井封堵宜在各层楼板处,浇制无机防火堵料封堵时,应在空余位置设置有机防火堵料，以便今后增放电缆用.封堵要求处理平整无缝隙,厚度不大于封堵局部楼板的厚度.电缆在穿孔洞时应填充15mm有机堵料，以便更换电缆.在主厂房及各个辅助建筑物通向外部的电缆沟入口处，以及长距离电缆沟每隔IOom处设置防火墙，用有机堵料按墙厚15Om
10、ln将所有通过防火墙的电缆严格包裹,包裹层外径应大于电缆外径20mm.电缆沟每隔75m应设隔墙封堵.阻火墙安装时应按电缆沟大小选好模板,然后使用防火砖进行填充，防火墙两侧加防火隔板固定在电缆支架上.阻火墙底部用砖砌并留120X12Omm2排水孔一个.（5）不同机组之间，同一机组的双套辅机之间、工作与备用电源之间的动力与限制电缆应分道敷设.当只能敷设于同一缆道时,那么应分别布置于有耐火分隔的不同托架上.（6）在电缆通道每隔相应的距离（按设计要求），增设防火砖,防火砖应填充满各层托架间的空挡.（7）对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆回路,必须按设计要求的防火阻燃举措
11、施工.4.3.5刷防火涂料：4.35.1所有贯穿电缆的各种孔洞（如穿墙、楼板、盘柜孔洞、竖井）均应在封堵两侧及电缆各涂约1.2m长的防火涂料.4.3.5.2在主通道分支处，电缆中间接头及其相邻的电缆处,各层电缆均涂约1.2m长的防火涂料，以预防火焰蔓延.4.3.5.3防火墙两侧电缆各涂1.2m长的防火涂料.4.3.5.4在高温场所,假设电缆与高温管道、设备的垂直交叉净空距离小于0.5厂平行距离小于Im时,应加防辐热屏蔽板,靠近易燃系统时（如：制粉系统、汽机机头、输煤系统、油系统等附近）的电缆托架应加盖板及保护罩,并在两段适当位置各涂约1.2m长的防火涂料.4.3.5.5涂刷涂料时,刷两次,应使
12、涂料均匀的涂于电缆全部外表,两次涂刷间隔一般需要24小时如当通风良好,气候枯燥情况下,也可在24小时内涂刷两次），以保证每次涂抹枯燥,才能到达预期防火阻燃效果.4.3.6检查验收：4.3.6.1封堵结束后及时进行验收签证,不合格处及时整改.4.3.6.2涂料的厚度满足工艺要求.4 .3.6.3盘柜及限制箱内有机堵料要修整得整洁美观,高度适宜.5 .质量目标、限制点的设置和质量通病预防5.1 质量目标工程验收合格率达100%5.2 质量限制及质量通病预防项次质量事故预想预防举措1封堵材料不合格做好进厂后的复检2有机堵料封堵不美观增强工艺限制,组织工艺攻关和学习3施工记录不齐,未及时验收根据进度做
13、好施工记录,并及时填报签证及验收资料4防火涂料涂刷不合格根据工艺要求严把关5防火隔板安装工艺严把工艺关5.3作业过程中限制点的设置序J-作业限制点检验单位见证方式班组工地质检部监理1电缆防火与阻燃VVR见证方式：R记录确认点；W一见证点；H一停工待检点；S-连续监视点6 .作业的平安要求和环境条件6.1 作业的平安要求及举措6.1.1 施工前施工人员必须接受平安交底,且全员签字,并详细了解施工方案的内容和要求，否那么不允许施工.6.1.2进入现场禁止吸烟,不准打闹.6.1.3安装作业前各种平安设施应通过检查验收并全部合格.6.1.4施工人员进入现场必须正确佩戴平安帽，穿绝缘鞋.6. L5施工场
14、地照明充足6.1. 6作业场地清洁无杂物堆放,作业时要精神集中谨防磕碰身体.6.1.7施工人员进入施工现场检查周围孔洞,临时作业工程必须有防护举措.6.1.8进入带电盘作业时,应办理工作票,并有专人监护.6.1.9带电盘柜封堵时,对带体要保持足够的距离,不要扯动限制电缆.6.L10线轴必须装用合格的漏电保护器,使用专用电源插头.6.1.11封堵产生的固体废弃物要及时清理.6. 1.12脚手架验收合格,挂牌前方可使用.传递物品时使用传递绳,工具放在工具袋内.6.1.13锅炉托架上封堵时不具备搭设脚手架时,应采取相应的防护举措.如加水平防护绳.6.1.14刷防火涂料时污染的地方要及时清理干净.1.2 环境条件6. 2.1作也场地清洁,无杂物,预防交叉作业,必要时采取保证平安的隔离设施.7. 2.2步道及脚手架、平安网和防护栏杆验收合格挂牌前方可使用.8. 2.3遇到6级或6级以上大风、雨雪天气禁止露天作业.9. 2.4作业场地周围应当有充足的照明，以满足夜间施工的条件.10. 2.5每天随时随地清理施工现场,施工废料码放整洁1.3 消防治理6. 3.1施工现场配备消防器具（如灭火器）.7.
