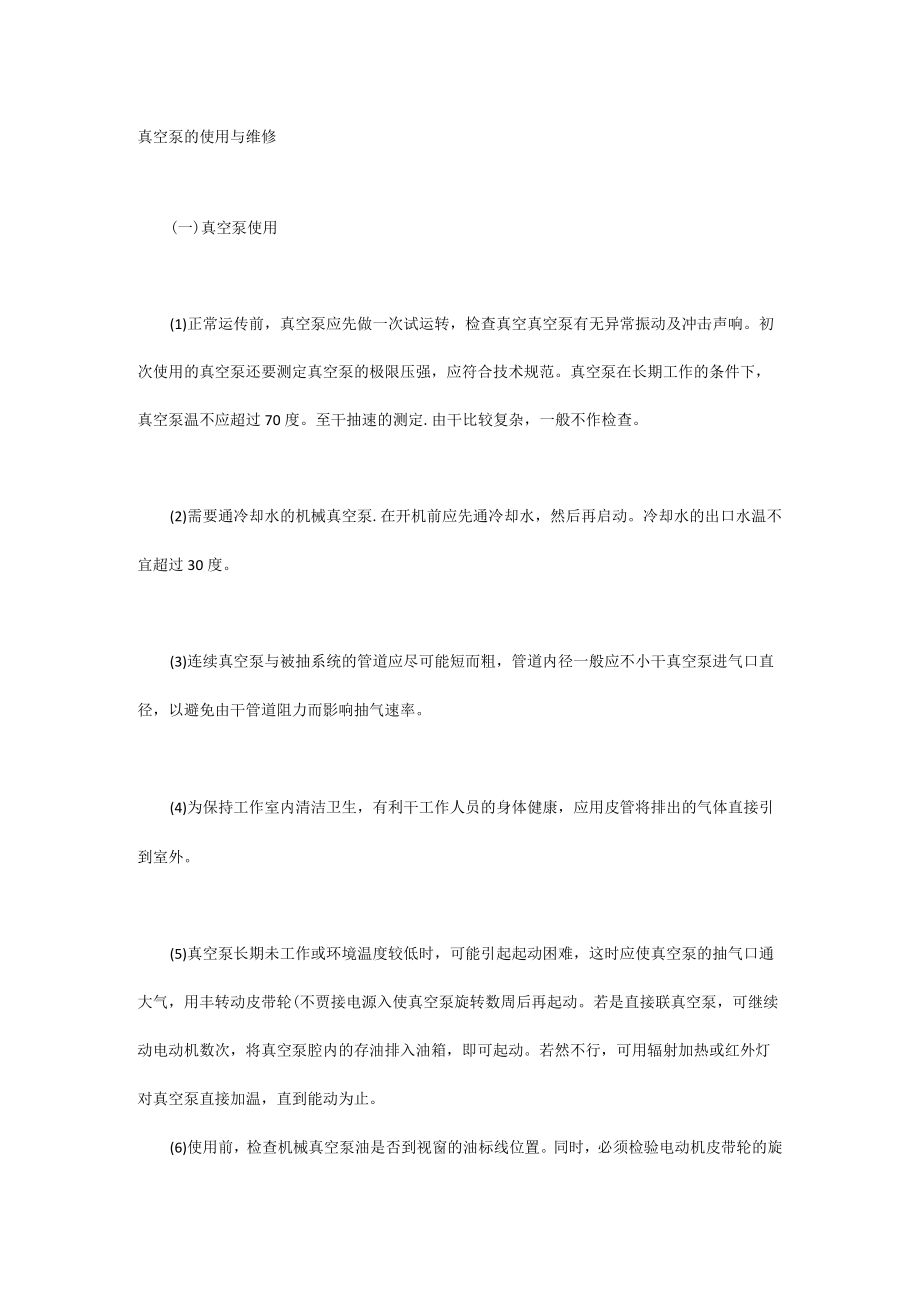

1、真空泵的使用与维修(一)真空泵使用(1)正常运传前，真空泵应先做一次试运转，检查真空真空泵有无异常振动及冲击声响。初次使用的真空泵还要测定真空泵的极限压强，应符合技术规范。真空泵在长期工作的条件下，真空泵温不应超过70度。至干抽速的测定.由干比较复杂，一般不作检查。(2)需要通冷却水的机械真空泵.在开机前应先通冷却水，然后再启动。冷却水的出口水温不宜超过30度。(3)连续真空泵与被抽系统的管道应尽可能短而粗，管道内径一般应不小干真空泵进气口直径，以避免由干管道阻力而影响抽气速率。(4)为保持工作室内清洁卫生，有利干工作人员的身体健康，应用皮管将排出的气体直接引到室外。(5)真空泵长期未工作或环

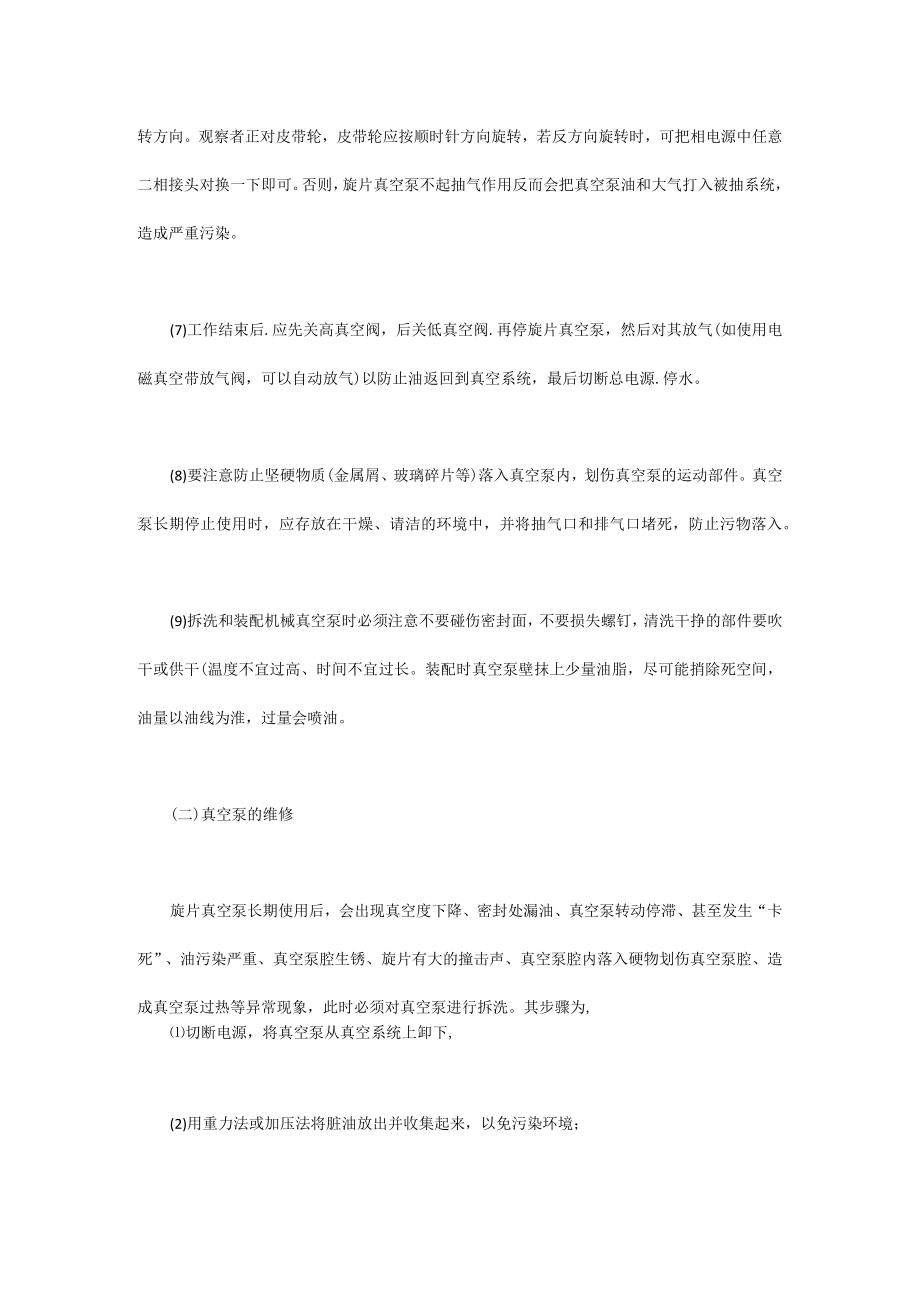

2、境温度较低时，可能引起起动困难，这时应使真空泵的抽气口通大气，用丰转动皮带轮(不贾接电源入使真空泵旋转数周后再起动。若是直接联真空泵，可继续动电动机数次，将真空泵腔内的存油排入油箱，即可起动。若然不行，可用辐射加热或红外灯对真空泵直接加温，直到能动为止。(6)使用前，检查机械真空泵油是否到视窗的油标线位置。同时，必须检验电动机皮带轮的旋转方向。观察者正对皮带轮，皮带轮应按顺时针方向旋转，若反方向旋转时，可把相电源中任意二相接头对换一下即可。否则，旋片真空泵不起抽气作用反而会把真空泵油和大气打入被抽系统，造成严重污染。(7)工作结束后.应先关高真空阀，后关低真空阀.再停旋片真空泵，然后对其放气(
3、如使用电磁真空带放气阀，可以自动放气)以防止油返回到真空系统，最后切断总电源.停水。(8)要注意防止坚硬物质(金属屑、玻璃碎片等)落入真空泵内，划伤真空泵的运动部件。真空泵长期停止使用时，应存放在干燥、请洁的环境中，并将抽气口和排气口堵死，防止污物落入。(9)拆洗和装配机械真空泵时必须注意不要碰伤密封面，不要损失螺钉，清洗干挣的部件要吹干或供干(温度不宜过高、时间不宜过长。装配时真空泵壁抹上少量油脂，尽可能捎除死空间，油量以油线为淮，过量会喷油。(二)真空泵的维修旋片真空泵长期使用后，会出现真空度下降、密封处漏油、真空泵转动停滞、甚至发生“卡死”、油污染严重、真空泵腔生锈、旋片有大的撞击声、真

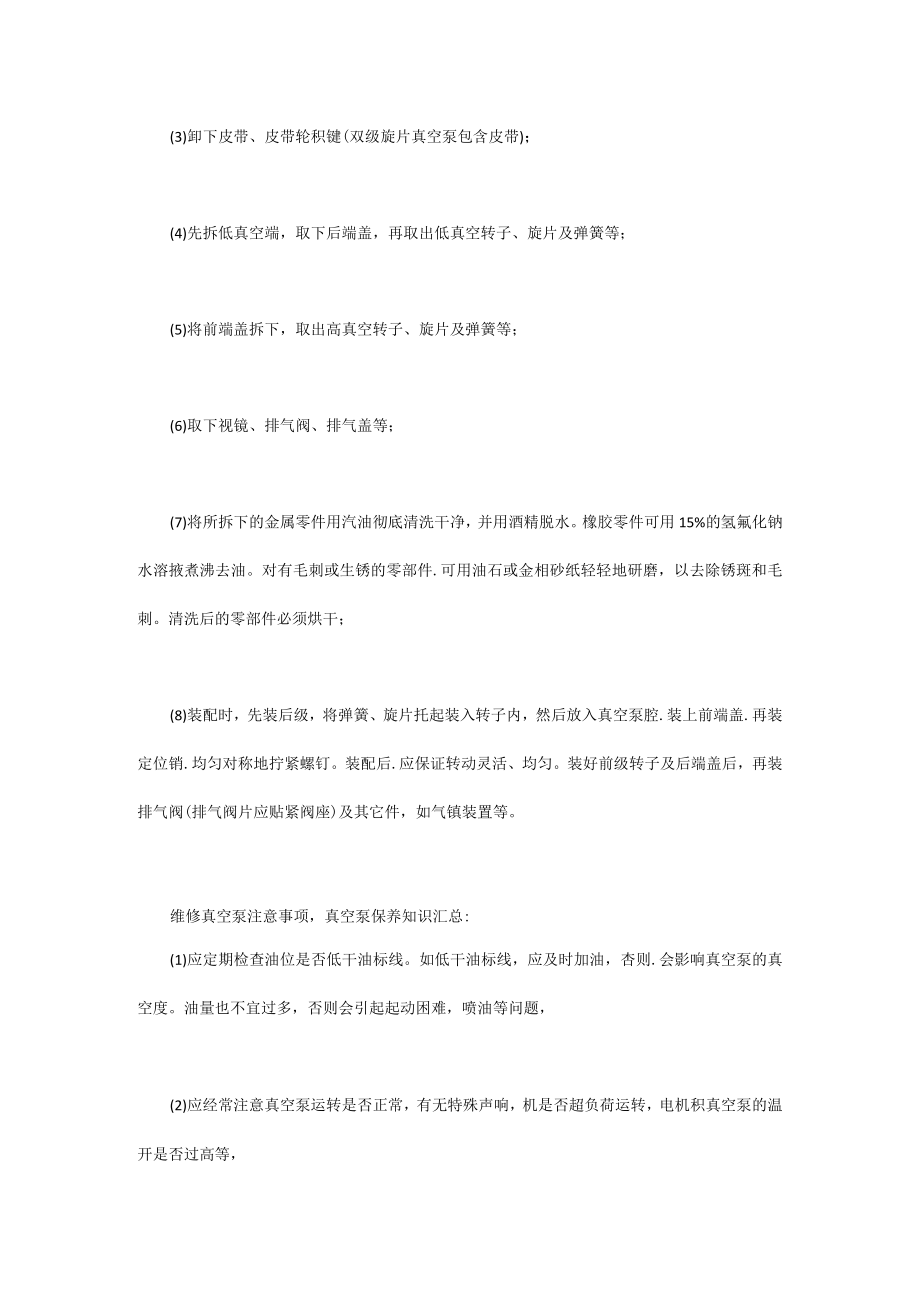

4、空泵腔内落入硬物划伤真空泵腔、造成真空泵过热等异常现象，此时必须对真空泵进行拆洗。其步骤为,切断电源，将真空泵从真空系统上卸下,(2)用重力法或加压法将脏油放出并收集起来，以免污染环境；(3)卸下皮带、皮带轮积键(双级旋片真空泵包含皮带)；(4)先拆低真空端，取下后端盖，再取出低真空转子、旋片及弹簧等；(5)将前端盖拆下，取出高真空转子、旋片及弹簧等；(6)取下视镜、排气阀、排气盖等；(7)将所拆下的金属零件用汽油彻底清洗干净，并用酒精脱水。橡胶零件可用15%的氢氟化钠水溶掖煮沸去油。对有毛刺或生锈的零部件.可用油石或金相砂纸轻轻地研磨，以去除锈斑和毛刺。清洗后的零部件必须烘干；(8)装配时，
5、先装后级，将弹簧、旋片托起装入转子内，然后放入真空泵腔.装上前端盖.再装定位销.均匀对称地拧紧螺钉。装配后.应保证转动灵活、均匀。装好前级转子及后端盖后，再装排气阀(排气阀片应贴紧阀座)及其它件，如气镇装置等。维修真空泵注意事项，真空泵保养知识汇总:(1)应定期检查油位是否低干油标线。如低干油标线，应及时加油，杏则.会影响真空泵的真空度。油量也不宜过多，否则会引起起动困难，喷油等问题，(2)应经常注意真空泵运转是否正常，有无特殊声响，机是否超负荷运转，电机积真空泵的温开是否过高等，(3)用水冷却的真空泵，应防止冷却水中断，真空泵温不得超过70度。若环境温度低干5度，停机后应将真空泵内冷却水放净
6、，以防真空泵体冻裂，(G真空泵应经带保持清洁，真空泵上不得放置其它物件，(5)注意皮带松紧是杏适当.必要时应调整或更换，(6)应每年定期更换了13次真空泵油)。真空熔炼用的机械真空泵，每月可能换油多坎。这是由干真空泵在使用过程中，真空泵油会被灰、水分或其它脏物污染或皂、碳化，影晌真空泵的性能，因此，需要根据具体情况定期换油。(三)更换真空泵油方法，(1)重力法将容器放在放油口下方，旋下放油口螺钉，让真空泵内旧油自动地流到容器里。旧油放尽后，从抽气口注入少量的干净真空泵油(IOo500mL),冲洗真空泵腔内部，接着，开动真空泵运转Imin左右，再关真空泵，将注入的新油放出。若放出的油仍不干挣,应
7、继续注入新的杂油冲洗，直到干净为止。然后，旋上放油螺钉.拧下加油孔上的螺钉，向真空泵内加入亲的真空泵油，使油面达到油标线，再旋上加油螺钉。(2)加压法将容器放在放油口下方，旋下放油口螺钉。关闭抽气口，同时开启真空泵，打开气镇阀和遮盖真空泵的部分排气口，以产生一个足够的内部压强，使脏油迅速地放出。然后，按方法(1)冲洗真空泵腔内部，换新油。换真空泵油注意事项：(1)应注意清洁，严防脏物混入真空泵内，(2)开动真空泵不宜时间过长，以免排气阀片跳动过干剧烈而疲劳，(3)严禁用媒油、汽油、酒精等对真空泵进行非拆卸的请洗，(4)换油最好在油温升高后进行，以便使真空泵内脏油流尽。(三)拆洗机械真空泵的注意
8、事项(1)拆装、清洗机械真空泵应在请洁的室内进行。拆洗时.应注意各部件、零件的原装配位置、方向及组合松紧，并作好记录或记号，以免装错;(2)在取出旋片和转子时，注意一定要用手捍紧旋片，因旋片受弹簧力较大，一不小心容易脱手飞出，碰伤旋片棱角及衷面而不能使用，(3)拆下的零部件应分开，妥善处理，不可乱放乱堆，否则，容易互相碰伤或丢失，(4)装配时，应先在转动部位的表面上涂少量真空泵油、进行润滑。注意请洁，严禁铁屑、泥砂及尘埃等落入真空泵内，定位销要接触良好。装好的真空泵应转动轻松，无轻重不均及阻滞现象，(5)总装完后，从加油孔加入真空泵油至油标线为止，(6)开机前，应向抽气口注入少量真空泵油，使真
9、空泵内充分得到润滑。重新装配的真空泵应进行几个小时的运转试验，以观察是否达到使用要求。(四)真空泵故障原因及排除方法1.真空度不高(D真空泵温太高，1.被抽气体温度过高。应让气体冷却后再进入真空泵内，2.吸入硬物使真空泵体磨损。应拆开真空泵除去硬物，对划伤部件进行修或更换，3.真空泵冷却水流最不够。应加大冷却水流量，4.装配不当，便转子轴心位移，造成单面磨损。应拆开检查并重新装配。(2)真空泵油有问题，1.油位过低。应加足油量到油标中心线，2.油被沾污，油质变坏。应更换新油，3.油的牌号不符。应换规定牌号的真空泵油，4.油路不通，真空泵腔内没有保持适当的油量。应检查油路及油阀的进油量，保持油路
10、畅通。(3)真空泵本身漏气：1.密封圈漏气。应检查所有密封部位的密封情况，更换破损的密封圈，2.气镇阀垫圈损坏：或未拧紧。应更换垫圈并拧紧气镇阀；3.排气阀片损坏，密封不好。应更换气阀片；4.真空泵中隔板压入时过盈量太大，造成真空泵腔变形而漏气。应修整真空泵腔或更换，5.由于真空泵的端面油密封不良造成漏气。应拆开端盖，检查是否有杂物或不平整，并进行清洗或修理。(4)转簧变形或折断及旋片动作不灵。应整修或更换弹簧变形，使转子积旋片配合良好，(5)进气口的过滤网被堵塞。应取下过滤网清洗干净，再装上去，(6)因加工不良或磨损造成配合间隙过大。应检查真空泵腔、转子、旋片、端盖板之间的配合间隙，投规定的
11、精度要求进行修生或更换。(7)真空泵运转中摩擦发热.温升太高，使真空泵油变稀，密封性变差。应通冷却水或用电风扇降温，同时，检查有关部件配合间隙并按规定精度要求进行修理或更换。电机、真空泵运异常电机超负荷运转、真空泵在运转中异常杂音、噪声、转动困难或发生“卡死”现象。(D真空泵温太高，可参照1款项处理，(2)弹簧变形或断裂，使旋片受力不均匀而发出冲击声；应更换弹簧；(3)装配不当，造成单面磨损，应重新装配；(4)过滤网损坏，金属屑、玻璃屑等落入真空泵内，使运转发生障碍。应拆真空泵检查、清除碎屑，修友或更换磨损部件，并装好过滤网，(5)真空泵腔内污染严重，导致零件锈蚀。应拆真空泵请洗，去除锈斑，并
12、换油，(6)真空泵油变成乳浊状.粘度增大。应更换新的真空泵油，(7)真空泵腔、轴和轴套配合过紧，紧成润滑不良。应重新装配并疏通和调节油路，加强润滑，(8)电机有故障而产生噪声。应检修电机或给轴承加上润滑黄油。真空泵漏油、喷油转轴、油窗、放油孔、油箱等部位的密封圈损坏或装配不正确。应仔细检查并更换玻损的密封圈，装配螺时，用力要均匀,(2)因前后端面不平整或端板未压紧，造成端面漏油。应将端面修平并压紧前后端板;进气口压强过高。应设法减少进气量,箱体有漏孔。应检查谓孔部位并堵死,油量过多产生喷油，应放出多余的油,排气盖下面的挡油网装反引起喷油，应重新装挡油网;突然暴露大气引起喷油。应立即关闭低真空阀。真空泵起动困难真空泵已返油，用手扳动皮带轮旋转数周，即可起动,(2)由于长期不运转或停机后未放入大气，使真空泵腔内充满真空泵油。用手扳动皮带轮旋转数周，即可起动,(3)油温太低，应给油加温或让室内温度保持在15度以上，也可以用手扳动皮带轮旋转数周，再继续通电运转数分钟，即可正常工作(4)油己变质，应更换新的真空泵油,电源缺相，应检修电源。
