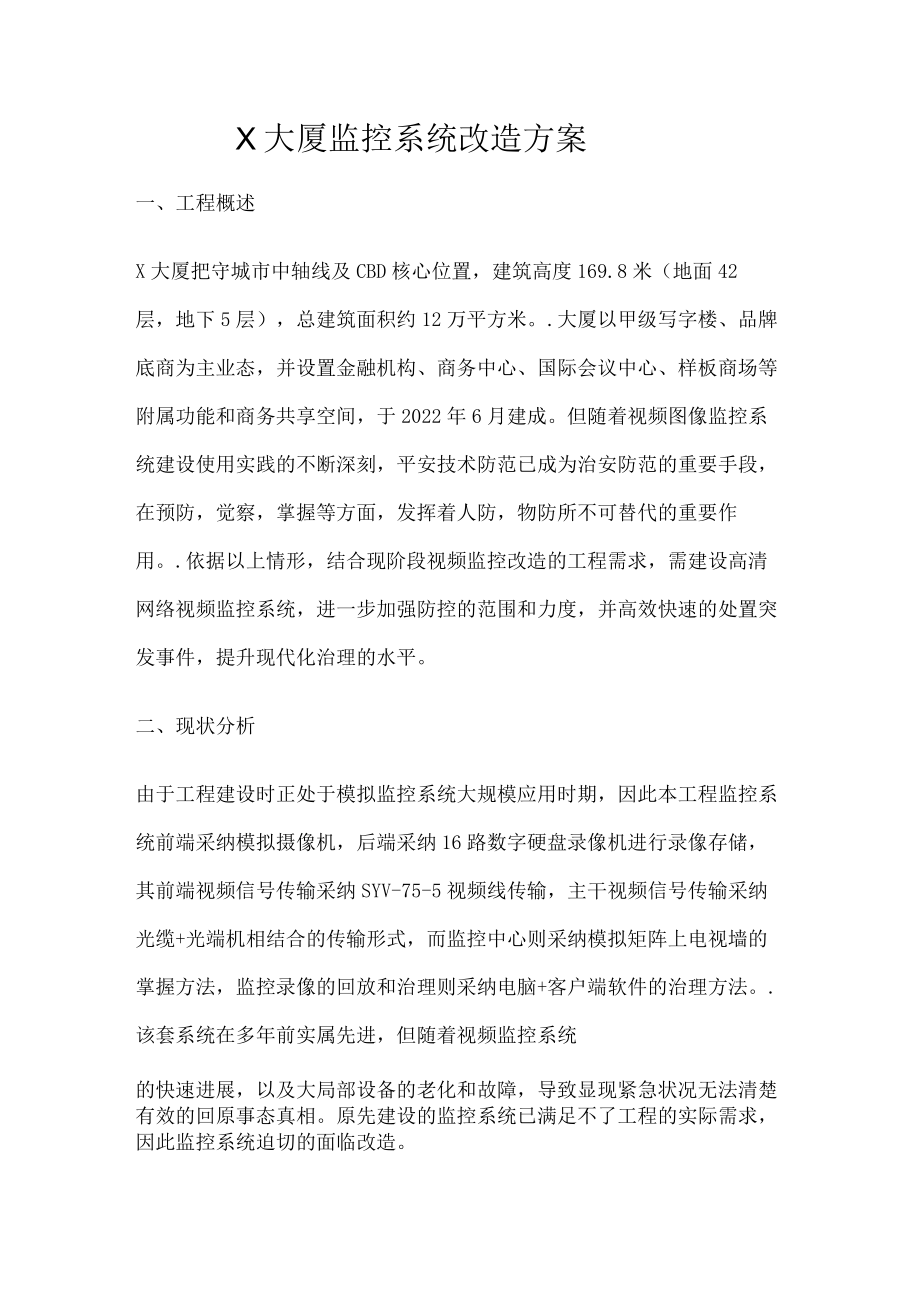

1、X大厦监控系统改造方案一、工程概述X大厦把守城市中轴线及CBD核心位置，建筑高度169.8米（地面42层，地下5层），总建筑面积约12万平方米。.大厦以甲级写字楼、品牌底商为主业态，并设置金融机构、商务中心、国际会议中心、样板商场等附属功能和商务共享空间，于2022年6月建成。但随着视频图像监控系统建设使用实践的不断深刻，平安技术防范已成为治安防范的重要手段，在预防，觉察，掌握等方面，发挥着人防，物防所不可替代的重要作用。.依据以上情形，结合现阶段视频监控改造的工程需求，需建设高清网络视频监控系统，进一步加强防控的范围和力度，并高效快速的处置突发事件，提升现代化治理的水平。二、现状分析由于工程

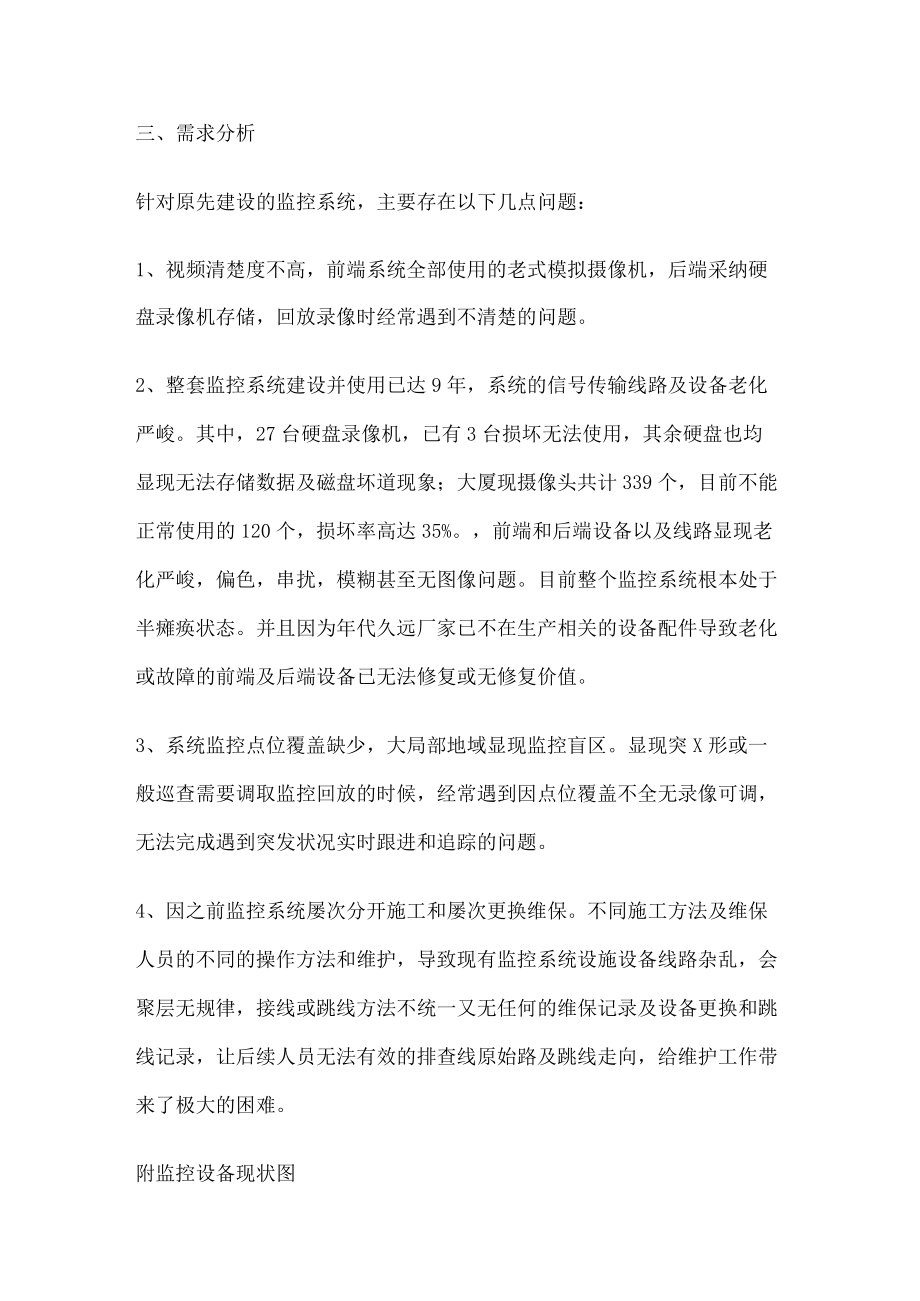

2、建设时正处于模拟监控系统大规模应用时期，因此本工程监控系统前端采纳模拟摄像机，后端采纳16路数字硬盘录像机进行录像存储，其前端视频信号传输采纳SYV-75-5视频线传输，主干视频信号传输采纳光缆+光端机相结合的传输形式，而监控中心则采纳模拟矩阵上电视墙的掌握方法，监控录像的回放和治理则采纳电脑+客户端软件的治理方法。.该套系统在多年前实属先进，但随着视频监控系统的快速进展，以及大局部设备的老化和故障，导致显现紧急状况无法清楚有效的回原事态真相。原先建设的监控系统已满足不了工程的实际需求，因此监控系统迫切的面临改造。三、需求分析针对原先建设的监控系统，主要存在以下几点问题：1、视频清楚度不高，前
3、端系统全部使用的老式模拟摄像机，后端采纳硬盘录像机存储，回放录像时经常遇到不清楚的问题。2、整套监控系统建设并使用已达9年，系统的信号传输线路及设备老化严峻。其中，27台硬盘录像机，已有3台损坏无法使用，其余硬盘也均显现无法存储数据及磁盘坏道现象；大厦现摄像头共计339个，目前不能正常使用的120个，损坏率高达35%。，前端和后端设备以及线路显现老化严峻，偏色，串扰，模糊甚至无图像问题。目前整个监控系统根本处于半瘫痪状态。并且因为年代久远厂家已不在生产相关的设备配件导致老化或故障的前端及后端设备已无法修复或无修复价值。3、系统监控点位覆盖缺少，大局部地域显现监控盲区。显现突X形或一般巡查需要调

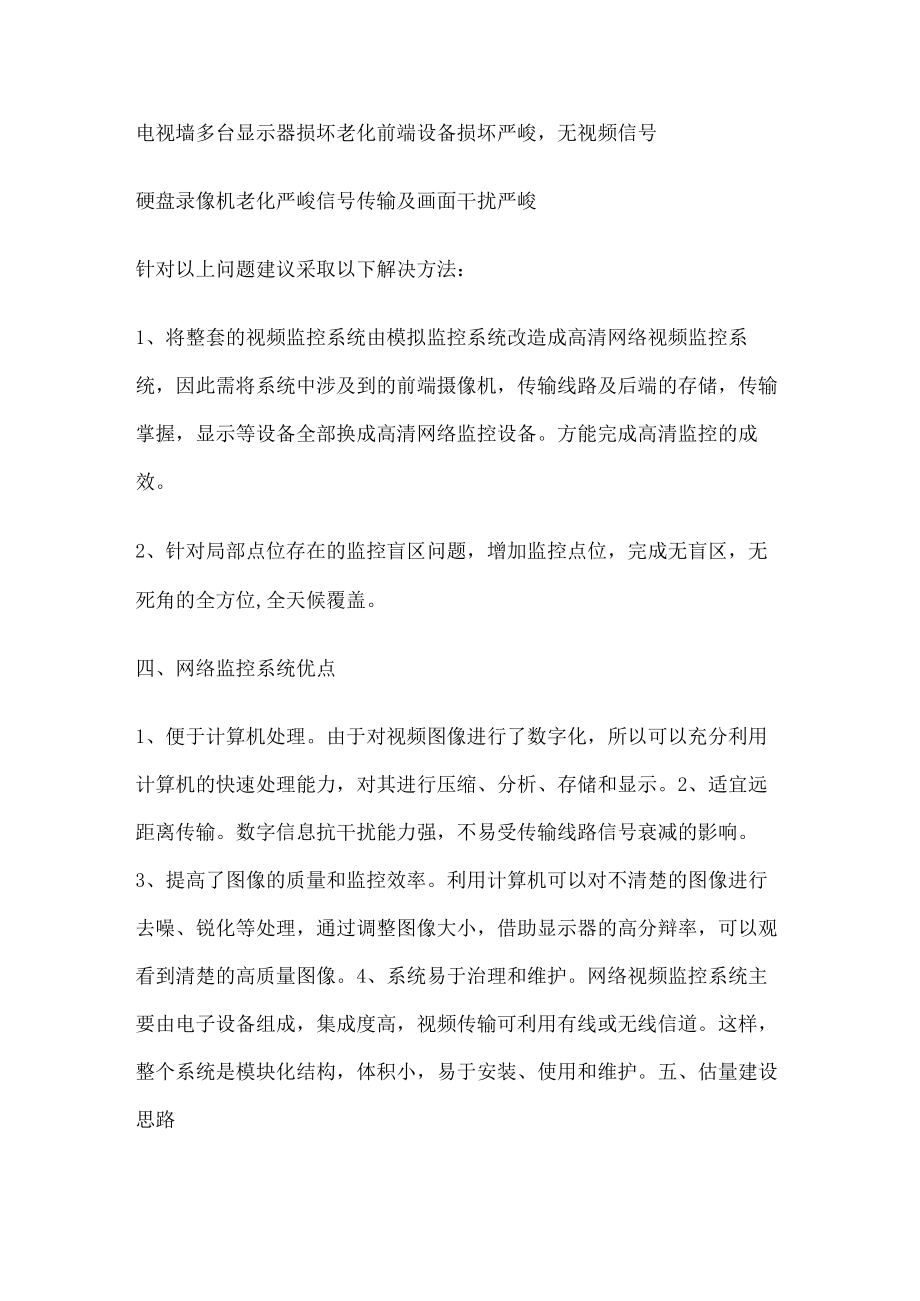

4、取监控回放的时候，经常遇到因点位覆盖不全无录像可调，无法完成遇到突发状况实时跟进和追踪的问题。4、因之前监控系统屡次分开施工和屡次更换维保。不同施工方法及维保人员的不同的操作方法和维护，导致现有监控系统设施设备线路杂乱，会聚层无规律，接线或跳线方法不统一又无任何的维保记录及设备更换和跳线记录，让后续人员无法有效的排查线原始路及跳线走向，给维护工作带来了极大的困难。附监控设备现状图电视墙多台显示器损坏老化前端设备损坏严峻，无视频信号硬盘录像机老化严峻信号传输及画面干扰严峻针对以上问题建议采取以下解决方法：1、将整套的视频监控系统由模拟监控系统改造成高清网络视频监控系统，因此需将系统中涉及到的前端
5、摄像机，传输线路及后端的存储，传输掌握，显示等设备全部换成高清网络监控设备。方能完成高清监控的成效。2、针对局部点位存在的监控盲区问题，增加监控点位，完成无盲区，无死角的全方位,全天候覆盖。四、网络监控系统优点1、便于计算机处理。由于对视频图像进行了数字化，所以可以充分利用计算机的快速处理能力，对其进行压缩、分析、存储和显示。2、适宜远距离传输。数字信息抗干扰能力强，不易受传输线路信号衰减的影响。3、提高了图像的质量和监控效率。利用计算机可以对不清楚的图像进行去噪、锐化等处理，通过调整图像大小，借助显示器的高分辩率，可以观看到清楚的高质量图像。4、系统易于治理和维护。网络视频监控系统主要由电子
6、设备组成，集成度高，视频传输可利用有线或无线信道。这样，整个系统是模块化结构，体积小，易于安装、使用和维护。五、估量建设思路1、兼容性要好（能够根本兼容市面上全部主流的监控设备及配件格外情形下可以完成替换不同品牌的配件和设备而非肯定要指定设备厂家生产的绑定设备和配件，降低后期维护本钱）2、技术的先进性（所采纳的系统应是成熟的，是符合技术进展方向，包含先进的传输技，图像压缩编码技术，存储技术，掌握技术，保证系统采纳的监控结构和设备在用寿命期间具有先进性。使系统在建成后能顺利的通过平滑升级，延长使用生命周期）3、经济性（最大限度的利用现有资源，在确保质量，有用和先进性的情形下，优化系统设计方案，采
7、纳较经济的方案，包含建设费用，升级和维护费用，依据实际情形选择性能好，性价比高的产品）4、高可靠性（系统涉及面广，有用环境多变。不管是硬件回是软件上设置多种爱护措施以及系统分级权限治理平安措施，保证数据及设备的平安稳定和可靠性）5、易操作性和易维护性（操作简洁，不管是前端，传输掌握，后端显现故障便于排查和维护）6、可扩展性(采纳分布式的监控结构便于扩充和升级，在不改变系统结构和布线的前提下，可以删减或增加设备，对新系统的扩建改建均留有余地)7、标准化(按照相关标准可完成在网络系统上的图像传输和共享，所采纳的产品均遵循网络协议和传输的标准要求。系统所使用的软件，硬件，人机界面，通讯协议和通讯接口
8、等应遵循当前的国际标准，国家标准)六、改造设计依据1、平安防范工程技术标准(GB50348-2022)2、民用闭路监视电视系统工程技术标准(GB50198-2022)3、视频安防监控系统工程设计标准(GB50395-2022)4、民用建筑电气设计标准(JGJ16-2022)5、综合布线系统工程设计标准(X50311-2022)6、其它的相关国家、行业标准和标准。七、系统改造方案按照大厦监控系统分布及功能分区，大厦监控系统大致可以分为地下室(B5F至BlF)、商场(1F-6F)楼、大楼周界(外围)监控、电梯监控、写字楼通道监控等5大局部。考虑到大厦重点设备房及局部重点位置无监控视频覆盖，打算本次
9、改造新增覆盖范围及局部监控点位。依据现场实际状况以及对施工技术、施工周期、人员流动密集度等众多因素分析，本大厦的监控系统改造可以采纳一次性整体改造完成，也可采纳系统分布及功能分区分批次改造。(一)、整体改造对整栋大厦监控系统进行一次性整体改造。包含前端摄像机，传输线路及后端的存储，传输掌握，显示设备等进行同步替换。1、施工步骤(1)、首先进行主光缆和主传输电源线路铺放；(2)、其次对会聚层机房传输设备安装和传输链路铺放；(3)、最终完成前端设备的安装及接入中控室并进行调试。2、优点(1)不用考虑系统的兼容性问题。整体改造由于是先安装好新的监控系统，然后再撤除旧的监控系统，不需要既要兼顾新系统和
10、保证老系统的同时运行。(2)施工时间较短。整体改造只需对新的监控系统进行施工，对旧的监控系统进行撤除即可，不用考虑施工时对原有监控系统维护问题,这样既缩短了工期又节约了人工本钱。但施工完毕同时接入整栋大楼的设备期间对现有监控有肯定影响。(3)综合布线有规律。由于整体改造相当于对大厦整个监控系统进行重新施工安装，综合布线有标准、有规律。而原有监控系统是经历过三次改造，造成综合布线混乱，以至于排查故障时无迹可寻现象。(4)设备具有统一性。整体改造监控系统设备是由供货商统一采购，设备具有同品牌、同型号、同参数等统一性，便于后期治理及维护。(5)改造费用略低。由于施工进度及方向统一，不需要兼顾新旧设备
11、的同时运行，线路及旧设备撤除快，施工周期短，人工本钱和分批次改造相比略有降低。3、缺点(1)连续施工时间长。整体改造工期约60天，但属于是不间断连续施工，需要加强施工治理及施工现场巡察。(2)原有监控系统设备如哪里理。整体改造所替换下来的设备，格外是现行能正常使用的，但又不满足目前大厦需求的设备，该如何进行处理。(3)一次性投入资金量大。和分批改造总费用相比而言，整体改造费用略低，但比分批改造阶段费用高。(二)分批改造按照大厦监控系统分布及功能分区，依据先主后次，先人员流动密集，后人员稀有的原则，此次监控分为两批次整改。第一批次整改，以监控机房、主干线路敷设、写字楼通道、电梯监控、楼层重点设备
12、房、27楼避难层及天台为主。其次第二批次，、地下室监控、商场监控、大楼周界监控为主。1、施工步骤(1)、首先进行主光缆和主传输电源线路铺放，同时为第二批次改造预留接口。(2)、其次对会聚层机房传输设备安装和传输链路铺放；(3)、最终完成前端设备的安装及接入中控室并进行调试，撤除原有监控设备，同时利用改造下来的原有设备替换未改造地域损坏的设备。2、优点(1)幸免原有设备浪费。可以利用改造地域原有设备无损坏的替换未改造地域损坏的设备。(2)分段施工工期短。分批次改造虽然工体工期长，但对于整体改造而言，分段连续施工时间短，便于对施工过程的动态治理。(3)分段改造费用低。和整体改造相比，分批次改造虽然
13、总费用高,但每批次改造相对较低，对资金的需求有足够的缓冲期。3、缺点(1)总本钱费用高。分批改造，比一次性整体改造用时略长，人工本钱会有所增加。(2)系统信息不兼容。大厦原有监控系统是模拟式的，改造以后是网络式的，这样不利于中控室对监控系统的治理。(3)综合布线无规律。在第一批次改造完成后，假设未能马上进入第二批次改造时，这段时间大厦监控系统会面临两种模式，即模拟式和网络式，会造成新旧设备混合使用，这样不利于对监控设备的治理。(5)设备统一性差。屡次施工很难保证设备做到统一性，包含设备品牌、性能、型号及参数。不利于后期维护。八、系统设计监控中心系统构架图电井2FMQ交 IMI4853WJl24
14、JJJWI240交摸机42-电梯机房38-41楼3437楼3033楼26-29楼22-25楼18-21楼14-17楼IO-13楼69楼5楼峨3楼2楼-1F-3F-5F系统主干示意图1、机柜设置：监控机房改造采纳能利旧（如操作台）的尽量利旧的原则，同时又要兼顾监控系统改造后能满足大厦的使用，打算监控中心安装3个42U机柜：两个用于安装网络交换机、录像存储设备（硬盘录像机）、效劳器等，一个用于安装光纤配线架（ODF架）。2、录像存储：依据大厦的实际使用需求及节约投资的原则，采纳64路16盘位数字硬盘录像机，同时每台录像机8个配置6T硬盘（录像时间15天），由于该数字硬盘录像机为16盘位，因此日后可
15、依据治理的实际需求增加硬盘，以完成录像储存更长时间。3、监控治理：采纳专业的监控平台治理软件，完成对监控视频的图像治理、访问权限治理等，同时配合治理电脑+平台软件客户端可完成对监控视频的实时查看，回放，图像治理，拍照，抓拍，储存，数据拷贝等。4、电视墙：电视墙采纳9台46寸液晶拼接电视墙，同时配置一台解码器，用于监控视频上墙解码。5、防雷接地：机房内对原有设备和新设备均可靠接地，接地电阻符合弱电机房防雷标准，弱电井内机柜、设备和大楼接地体良好接地，测试接地电阻符合相关标准要求。3x3液晶拼接显示示意图6、系统传输：系统主干信号传输采纳8芯单模光缆（监控系统使用2芯、备用2芯，为以后其它系统（如
16、门禁、无线AP覆盖等）备用4芯）连接至各摄像时机聚楼层，在摄像时机聚楼层的电井内安装1个12U壁挂机柜，用于安装网络接入交换机、光纤终端盒等设备。网络信号交换机采带光口的全千兆网络交换机，上千兆的传输带宽，可保证400万高清摄像机的数据传输要求，完成监控视频无延迟、无卡顿等，同时以后网络系统的高速率传输应用作好铺垫。由监控设备柜至摄像机敷设六类非屏蔽双绞线及RVV2xl.0电源线。7、系统供电：本工程监控系统采纳集中供电，由监控机房至各监控设备机柜布放一根RVV3x2.5电源线，为监控系统的网络交换机、摄像机提供电源，这样可保证监控系统设备供电稳定，降低系统设备的故障率，保证系统长期稳定可靠运行。8、前端
