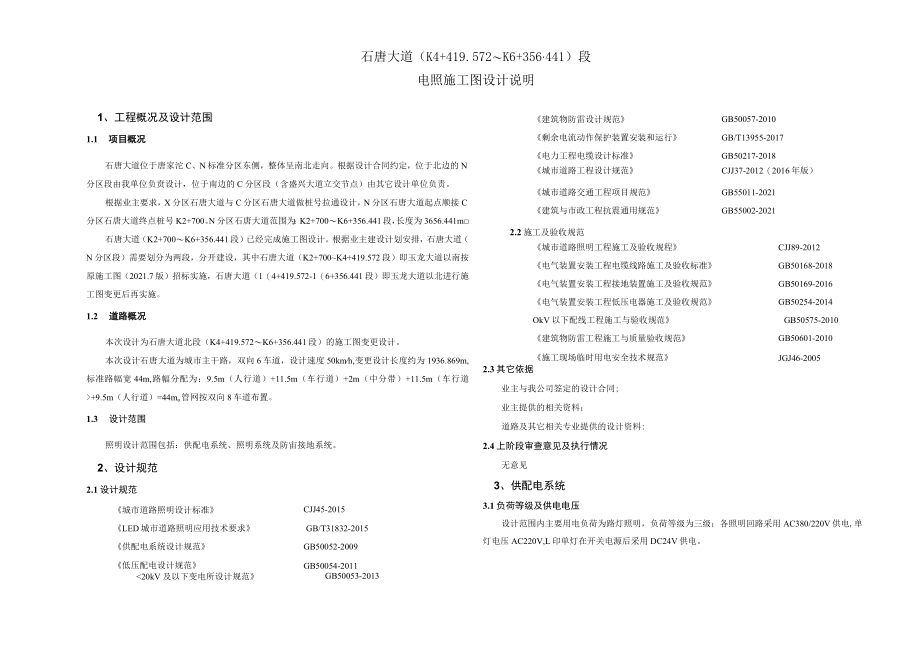

1、石唐大道（K4+419.572K6+356441）段电照施工图设计说明1、工程概况及设计范围1.1 项目概况石唐大道位于唐家沱C、N标准分区东侧，整体呈南北走向。根据设计合同约定，位于北边的N分区段由我单位负贲设计，位于南边的C分区段（含盛兴大道立交节点）由其它设计单位负责。根据业主要求，X分区石唐大道与C分区石唐大道做桩号拉通设计，N分区石唐大道起点顺接C分区石唐大道终点桩号K2+700。N分区石唐大道范围为：K2+700K6+356.441段，长度为3656.441m石唐大道（K2+700K6+356.441段）已经完成施工图设计。根据业主建设计划安排，石唐大道（N分区段）需要划分为两段，
2、分开建设，其中石唐大道（K2+700K4+419.572段）即玉龙大道以南按原施工图（2021.7版）招标实施，石唐大道（1（4+419.572-1（6+356.441段）即玉龙大道以北进行施工图变更后再实施。1.2 道路概况本次设计为石唐大道北段（K4+419.572K6+356.441段）的施工图变更设计。本次设计石唐大道为城市主干路，双向6车道，设计速度50kmh,变更设计长度约为1936.869m,标准路幅宽44m,路幅分配为：9.5m（人行道）+11.5m（车行道）+2m（中分带）+11.5m（车行道+9.5m（人行道）=44mo管网按双向8车道布置。1.3 设计范围照明设计范围包括
3、：供配电系统、照明系统及防宙接地系统。2、设计规范2.1设计规范城市道路照明设计标准CJJ45-2015LED城市道路照明应用技术要求GB/T31832-2015供配电系统设计规范GB50052-2009低压配电设计规范GB50054-201120kV及以下变电所设计规范GB50053-2013建筑物防雷设计规范GB50057-2010剩余电流动作保护装置安装和运行GB/T13955-2017电力工程电缆设计标准GB50217-2018城市道路工程设计规范CJJ37-2012（2016年版）城市道路交通工程项目规范GB55011-2021建筑与市政工程抗震通用规范GB55002-20212.2
4、施工及验收规范城市道路照明工程施工及验收规程CJJ89-2012电气装置安装工程电缆线路施工及验收标准GB50168-2018电气装置安装工程接地装置施工及验收规范GB50169-2016电气装置安装工程低压电器施工及验收规范GB50254-2014OkV以下配线工程施工与验收规范GB50575-2010建筑物防雷工程施工与质量验收规范GB50601-2010施工现场临时用电安全技术规范JGJ46-20052.3其它依据业主与我公司签定的设计合同;业主提供的相关资料；道路及其它相关专业提供的设计资料:2.4上阶段审查意见及执行情况无意见3、供配电系统3.1负荷等级及供电电压设计范围内主要用电负

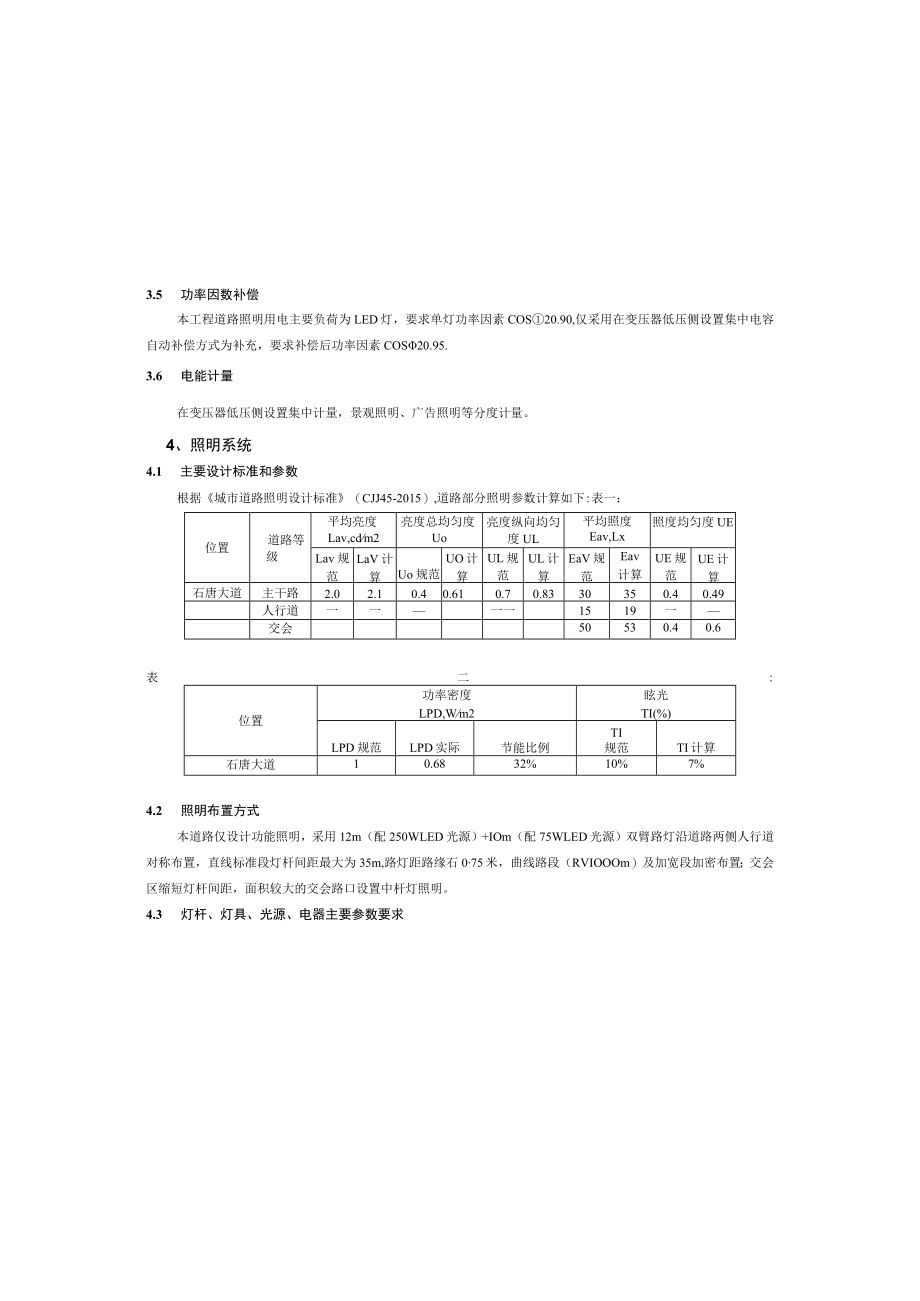

5、荷为路灯照明，负荷等级为三级；各照明回路采用AC380/220V供电,单灯电压AC220V,L印单灯在开关电源后采用DC24V供电。3.5 功率因数补偿本工程道路照明用电主要负荷为LED灯，要求单灯功率因素COS20.90,仅采用在变压器低压侧设置集中电容自动补偿方式为补充，要求补偿后功率因素COS20.95.3.6 电能计量在变压器低压侧设置集中计量，景观照明、广告照明等分度计量。4、照明系统4.1 主要设计标准和参数根据城市道路照明设计标准（CJJ45-2015）,道路部分照明参数计算如下:表一：位置道路等级平均亮度Lav,cdm2亮度总均匀度Uo亮度纵向均匀度UL平均照度Eav,Lx照度
6、均匀度UELav规范LaV计算Uo规范UO计算UL规范UL计算EaV规范Eav计算UE规范UE计算石唐大道主干路2.02.10.40.610.70.8330350.40.49人行道一一一一1519一交会50530.40.6表二:位置功率密度LPD,Wm2眩光TI(%)LPD规范LPD实际节能比例TI规范TI计算石唐大道10.6832%10%7%4.2 照明布置方式本道路仅设计功能照明，采用12m（配250WLED光源）+IOm（配75WLED光源）双臂路灯沿道路两侧人行道对称布置，直线标准段灯杆间距最大为35m,路灯距路缘石075米，曲线路段（RVIOOOm）及加宽段加密布置；交会区缩短灯杆间
7、距，面积较大的交会路口设置中杆灯照明。4.3 灯杆、灯具、光源、电器主要参数要求1）灯杆采用圆锥型，并做热浸锌喷塑防腐处理。3.2 负荷计算1）新建T2箱变（供电范围K4+380K5+340）负荷计算如下:序号名称单位数量备注1总设备容量kW112.55功能照明kW26.55其它预留负荷kW862总计算负荷kVA112.353需要系数Kx14功率因数补偿前平均功率因数Cosl0.86补偿后平均功率因数Cos20.955静电电容器总容量kvar406安装变压器台1160kVA7负荷率74%2）新建T3箱变（供电范围K5+340K6+356）负荷计算如下:序号名称单位数量备注1总设备容量kW111
8、.35功能照明kW25.35其它预留负荷kW862总计算负荷kVA111.153需要系数Kx14功率因数补偿前平均功率因数Cosl0.86补偿后平均功率因数Cos20.955静电电容器总容量kvar406安装变压器台1160kVA7负荷率73%3.3 供电电源及变压器选择本次设计路段新建2台容量为160kV的路灯箱变T2、T3,分别位于石唐大道K4865处和K5+855处，供石唐大道K4+380K6+356段道路及相邻道路照明用电，电源进线由业主协调解决。3.4 供电半径及电压降计算新建箱变低压出线供电半径控制在60Orn以内，照明灯具端电压在90105%内。3.5 照明线缆及敷设照明供电干线
9、采用YJV-O.6/lkV多芯铜芯交联聚乙烯绝缘聚氯乙烯护套电缆，引至灯具的分支线采用BVV-0.5kY-3x2.5绝缘铜芯护套线。本工程各相线、零线按国家相关规范分别加以区分。3.6 排管规格及敷设深度设计采用2x2PVC排管沿两侧人行道布置，管材选用PVCllO双壁波纹管：过街采用2x3BDIoOX8.0玻璃钢管。照明管线在人行道下的管顶埋深20.5m；在车行道及绿化带下的管顶埋深20.7m,排管在过车行道时采用混凝土包封保护。照明管道内应预留8#细铁丝。耍求人行道下双壁波纹管环刚度24kNm:车行道下玻璃钢管环刚度225kNm.3.7 手孔并规格本工程每处灯杆旁均设置400x400手孔井
10、，过街处两端分别设置600x600手孔井。手孔井底部设置IoOXIOO渗水孔，排出井内积水。5、照明节能措施1 .选用高光效节能LED光源（光源灯具效能N1205/W）,利用其灯具效率高的特点实现节能。灯具采用蝠蛆翼配光曲线或等亮度配光曲线。2 .在满足标准规范对照度、均匀度、眩光、环境比要求的前提下，采用合理选择高度、间距、灯具功率、配光曲线等方式尽量降低单位面积功率密度，以响应国家对节能的宏观要求。3 .通过采用智能控制器，加强路灯电压的控制、路灯开关灯时间的精细管理和分级管理实现节能。4 .采用单灯控制技术，在不降低道路均匀度的前提下，下半夜下调车行道侧照度，降低运行功率，要求深夜路面平
11、均照度不低于IOLX,同时关闭人行道侧照明灯具。5 .应制定维护计划，宜定期进行灯具清扫、光源更换及其他设施的维护。6、安全措施6.1防雷及过电压保护措施与要求利用金属灯杆作为接闪器和引下线与基础钢筋接地作可靠连接。低压进线总开关处设置电涌保护器，对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护。序号位置灯杆道路侧灯具高度m人行道侧灯具高度m间距m锥度%。壁厚mm车臂长Ul道路侧灯具仰角。人瞥长ID人行道侧灯具仰角。1E1210351252.0101.5512m灯杆参考上口径为76mm,下口径为220mm：2）灯具选择半截光型常规路灯，防护等级不低于IP65,灯具效率不低于80虹3）灯杆使
12、用寿命应不小于15年。灯具配光曲线参考图如下：4）光源选择：选用LED光源,单灯功率为75W250%成套LED灯功率因数20.9。要求灯具效能2120LmL显色指数Ra270,LED光源色温TCP=3300k,寿命250000h,同类光源的色品容差小于7SDCM。道路照明宜采用分体式LED灯具（随灯配相应的附件及后半夜节能模块），便于后期检修维护。LED灯具在正常工作3000h的光通维持率不应低于96%,6000h的光通维持率不应低于92乐4.4照明控制模式及技术要求路灯箱变照明要求通过“四遥”控制、时控控制、光控控制等控制手段，实现LED灯定时调光（无级调光）、分组管理、数据采集管理（例如光
13、线、温度、湿度、噪音、用电量）、智能管理、灯具故障检测报警、地理定位等功能。照明控制系统的选择遵循技术先进、实用可靠、成熟稔定、维护方便、造价合理的方针及原则。经综合考虑，本项口路灯照明采用无线通讯路灯照明节能控制技术。地基应作压实处理，要求基础承载力2150kPa,灯杆基础回填土密实度295给管道回填土密实度290%。6.7 防盗安全措施与要求设计采用防盗手孔井。手孔井盖、户外路灯配电柜，均应设置需使用专用工具开启的闭锁防盗装置和防盗措施。灯杆检修门要求设置合页式防盗绞链，并配用专用钥匙。6.8 其它安全措施本工程所有非险中钢质材料均需采用热镀锌产品，所有金属焊接部位均应进行防腐处理。灯杆施
14、工时应避开高压线，保持净距，水平净距和垂直净距应满足城市工程管线综合规划规范GB50289-2016规定。灯杆基础下法兰盘必须水平安装，要求灯杆倾斜度W3%。上下法兰盘采用双螺帽配平垫、弹垫固定。灯杆安装校正后，将螺栓打黄油后用塑料薄膜包扎，浇筑在人行道垫层内。安装完毕后螺栓多余部分应切除，固定螺帽顶外留IOnlm即可。7、其它1 .照明、道路、结构及其它专业应配合施工。2 .本设计选型的材料和元器件规格型号仅供参考，不作为订货依据，但需满足性能、规格和参数，并符合国家相关产品认证和合格产品即可，本设计不指定品牌和厂家。6.2 接地型式的选择与要求本工程照明接地采用TWS系统，箱变变压器中性点接地与路灯接地扁钢联通，要求接地电阻W4Q,如果实测大于4欧姆，则增
