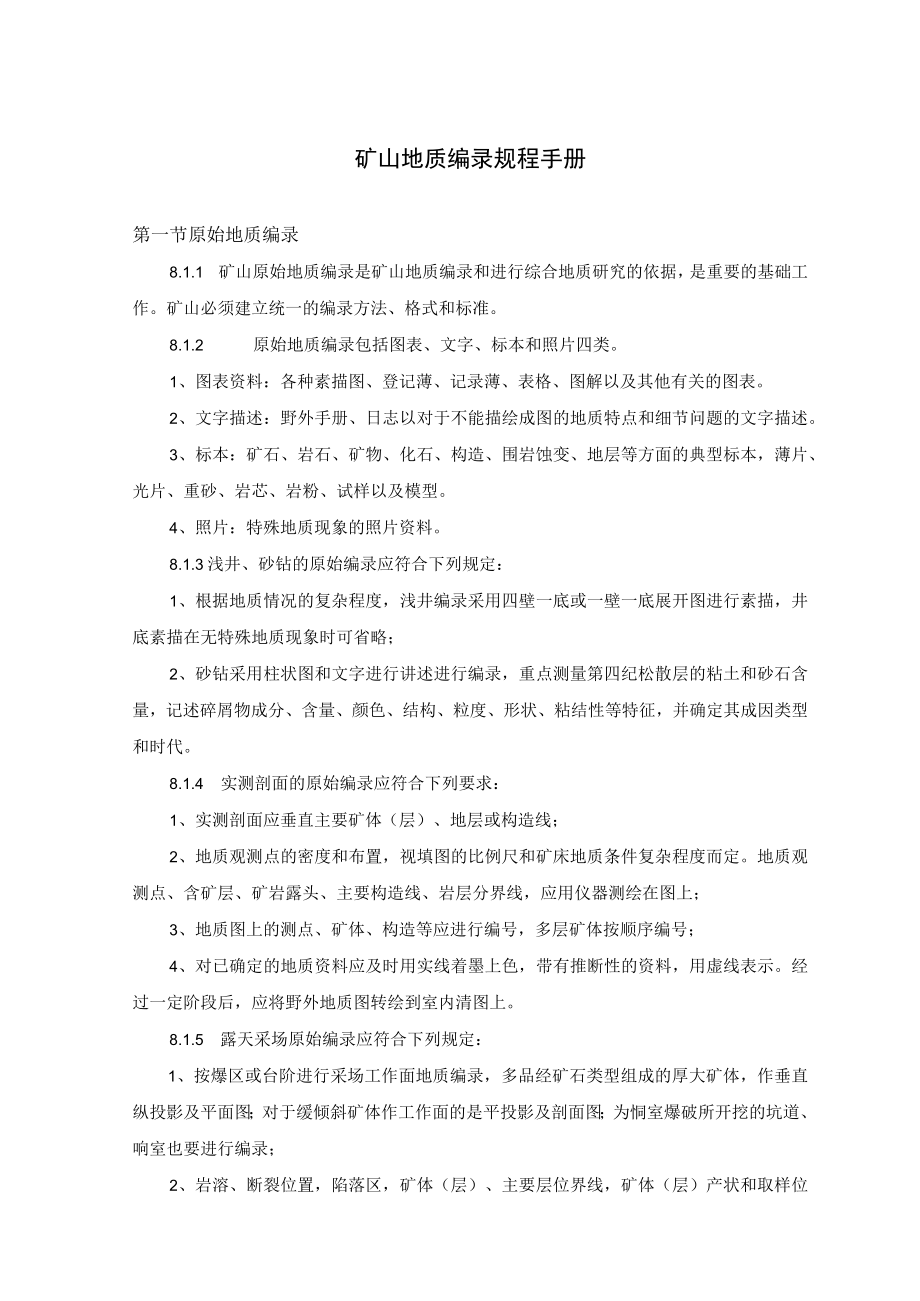

1、矿山地质编录规程手册第一节原始地质编录8.1.1 矿山原始地质编录是矿山地质编录和进行综合地质研究的依据,是重要的基础工作。矿山必须建立统一的编录方法、格式和标准。8.1.2 原始地质编录包括图表、文字、标本和照片四类。1、图表资料:各种素描图、登记薄、记录薄、表格、图解以及其他有关的图表。2、文字描述:野外手册、日志以对于不能描绘成图的地质特点和细节问题的文字描述。3、标本:矿石、岩石、矿物、化石、构造、围岩蚀变、地层等方面的典型标本,薄片、光片、重砂、岩芯、岩粉、试样以及模型。4、照片:特殊地质现象的照片资料。8.1.3浅井、砂钻的原始编录应符合下列规定:1、根据地质情况的复杂程度,浅井编

2、录采用四壁一底或一壁一底展开图进行素描,井底素描在无特殊地质现象时可省略;2、砂钻采用柱状图和文字进行讲述进行编录,重点测量第四纪松散层的粘土和砂石含量,记述碎屑物成分、含量、颜色、结构、粒度、形状、粘结性等特征,并确定其成因类型和时代。8.1.4 实测剖面的原始编录应符合下列要求:1、实测剖面应垂直主要矿体(层)、地层或构造线;2、地质观测点的密度和布置,视填图的比例尺和矿床地质条件复杂程度而定。地质观测点、含矿层、矿岩露头、主要构造线、岩层分界线,应用仪器测绘在图上;3、地质图上的测点、矿体、构造等应进行编号,多层矿体按顺序编号;4、对已确定的地质资料应及时用实线着墨上色,带有推断性的资料

3、,用虚线表示。经过一定阶段后,应将野外地质图转绘到室内清图上。8.1.5 露天采场原始编录应符合下列规定:1、按爆区或台阶进行采场工作面地质编录,多品经矿石类型组成的厚大矿体,作垂直纵投影及平面图;对于缓倾斜矿体作工作面的是平投影及剖面图;为恫室爆破所开挖的坑道、响室也要进行编录;2、岩溶、断裂位置,陷落区,矿体(层)、主要层位界线,矿体(层)产状和取样位置均应实测绘于图上。8.1.6 地下井巷工程原始地质编录应符合下列规定:1、老婚编录:对形状复杂、分布不规则的老恫可以分段、分层进行素描,其素描图展开形式同坑道素描图,但用真方位表示。老帽穿脉素描一壁一顶,沿脉可作顶板素描,或间隔一定的距离作

4、理想工作面图;老炯编录资料,必须附索引及老峭分布图。2、水平巷道编录:矿体或构造复杂时采用内压法三面展开,穿脉工程作1/100素描图,石门、运输巷道等远离矿体的坑道可作1/200素描图。有特殊意义的地质现象作1/201/50的专用素描图。由于坑道顶、壁凹凸不平,编录时均按坑道设计规格采用产状投影法素描。3、竖井(包括天井、盲井)编录:按工程性质不同,编录应有所测重,一般只作有矿脉和取样的一壁素描图,地质现象复杂或有特殊意义的地质现象作四壁展开素描图,按固定的方位角,顺时针方向展开圆井素描应绘出表示正北的方向线和作柱状剖面图,大型竖井还要作水文地质、工程地质编录。4、斜井素描:斜井素描展开方法同

5、水平坑道,编录时要标明斜井坡度和方向,按斜距实际长度素描。8.1.7 地下采场原始编录应符合下列规定:1、采场素描图必须根据固定测量点或引点控制进行现场编录。每个采场应有采场登记簿和综合表。2、采场编录工作由地测人员共同完成,一般素描采场上采工作面。采场素描重点是测量产状,圈定矿体与围岩的界线、断裂构造、取样全中国等。崩落法采场在爆破前应全面编录,并根据炮孔岩粉记录,重新修改剖面,为装药爆破提供依据。8.1.8 有特殊地质意义的地方应作特征素描图。8.1.9 钻孔原始地质编录应符合下列规定:1、钻孔采用柱状图格式进行编录;2、编录前应将岩芯与原始记录进行校对,对有关数据(包括孔号、孔口座标、设

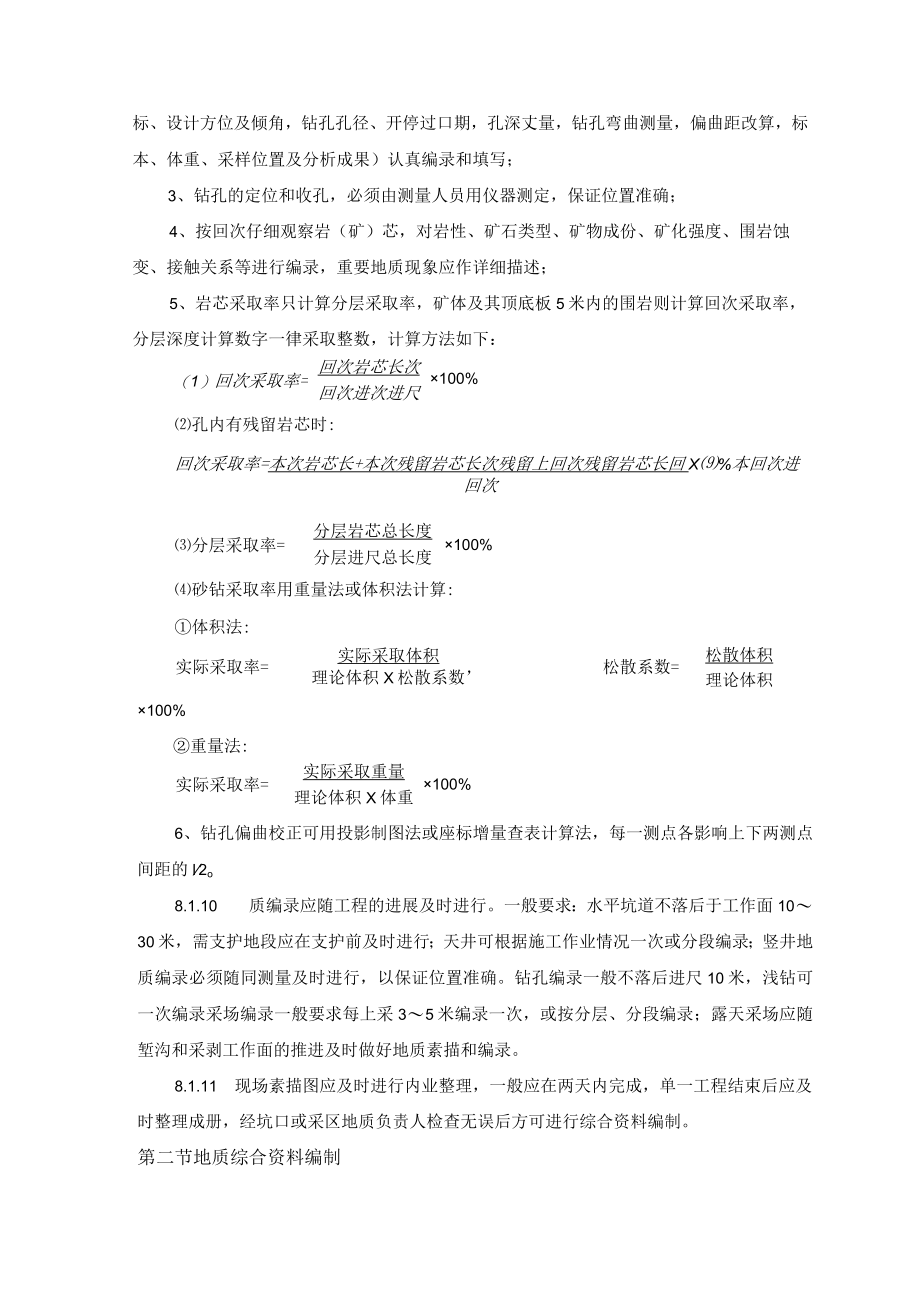

6、计方位及倾角,钻孔孔径、开停过口期,孔深丈量,钻孔弯曲测量,偏曲距改算,标本、体重、采样位置及分析成果)认真编录和填写;3、钻孔的定位和收孔,必须由测量人员用仪器测定,保证位置准确;4、按回次仔细观察岩(矿)芯,对岩性、矿石类型、矿物成份、矿化强度、围岩蚀变、接触关系等进行编录,重要地质现象应作详细描述;5、岩芯采取率只计算分层采取率,矿体及其顶底板5米内的围岩则计算回次采取率,分层深度计算数字一律采取整数,计算方法如下:(1)回次采取率=回次岩芯长次回次进次进尺100%孔内有残留岩芯时:回次采取率=本次岩芯长+本次残留岩芯长次残留上回次残留岩芯长回X%本回次进回次分层采取率=分层岩芯总长度分

7、层进尺总长度100%砂钻采取率用重量法或体积法计算:体积法:实际采取率=实际采取体积理论体积X松散系数松散系数=松散体积理论体积100%重量法:实际采取率=实际采取重量理论体积X体重100%6、钻孔偏曲校正可用投影制图法或座标增量查表计算法,每一测点各影响上下两测点间距的l2o8.1.10 质编录应随工程的进展及时进行。一般要求:水平坑道不落后于工作面1030米,需支护地段应在支护前及时进行;天井可根据施工作业情况一次或分段编录;竖井地质编录必须随同测量及时进行,以保证位置准确。钻孔编录一般不落后进尺10米,浅钻可一次编录采场编录一般要求每上采35米编录一次,或按分层、分段编录;露天采场应随堑

8、沟和采剥工作面的推进及时做好地质素描和编录。8.1.11 现场素描图应及时进行内业整理,一般应在两天内完成,单一工程结束后应及时整理成册,经坑口或采区地质负责人检查无误后方可进行综合资料编制。第二节地质综合资料编制8.2.1 矿山地质综合资料是矿山地质工作的主要成果,是指导矿山生产、勘探、进行矿床地质研究的基础,也是编制矿山采掘(剥)技术计划,进行矿山近期和长远规划的重要依据。8.2.2 编制矿山地质综合资料,应全面系统整理已有地质成果,结合矿山生产获得的大量原始资料,经过分析归档,进行综合编制。在编制过程中,应尽量采用新技术、新方法(如电子计算机等)。8.2.3 矿山应有专门机构或配备专职人

9、员负责矿山地质综合研究工作,以保证矿山地质综合资料编制工作的顺利进行。8.2.4 矿山地质综合资料应能全面反映区域地质发展规律、矿床产状、规模与成矿地质条件、矿石自然类型和工业类型以及矿床地质、经济评价等综合研究成果。第三节地质编录质量要求8.3.1 编录质量应符合下列要求:1、原始编录应建立自检、互检、抽查制度,综合编录必须对采用的原始资料先行审核,再编制各种所需的地质资料;2、工程原始编录长度以测量成果为准;3、编录内容要齐全,各种地质现象在图上(原始和综合图)的误差不得超过1毫米;4、综合图的内框线和座标方格网误差不得超过0.2亳米,各种地质现象的符合必须统一,数字一律朝北书写,图面要求

10、整洁、清晰。8.3.2 编制地质综合图件应符合下列要求:1、图幅规格:地形地质图及根据地形地质图编制的各种图件,应根据地形图分幅原则确定,一般原图采用:外图框58X62厘米,内图框50X50厘米。其他图件,在一般情况下采用如下规格:全张为110X79厘米,半张为79X55厘米,四开为55X39厘米,八开为39X27厘米。2、图件要求:图形布置:平面图一律按正座标制作,剖面图应按座南朝北或座东朝西方向;地质图件应有:图名、图幅号、比例尺、方位标、图例、图签、接图表、内外图廓、座标网、图廓间记注、座标系统说明、保密等级等;图件编号力求简单明了,序号统一,查找方便;原图、底图必须用优质纸(或聚脂薄膜

11、)和符合要求的绘图仪器绘制,以保证图件质量;地质资料要认真审核后方能兰晒、定版或复印。第四节地质资料8.4.1 生产矿山应建立健全下列图件:1、区域性图件(比例尺根据矿山实际确定):矿区交通位置图区域矿产分布图区域地质图(附综合地层柱状图)区域构造地质图(附地质构造综合剖面图)区域水文地质图其他图件(如区域重砂、露头采样分布图及物、化探图件等)。2、矿区性图件:原始地质图件(比例尺1/1001/200,专用素描图为1/201/50):1、槽探素描图;2、浅井素描图;3、钻孔柱状图;4、坑道素描图;5、其他(如各种专用素描图等)。地质基础性图件(比例尺一般为1/2001/1000):1、地表、露

12、天采场台阶、井下采矿阶段或分段取样位置平面图;2、阶段(或台阶)地质平面图;3、勘探线剖面图;4、储量计算平面图、剖面图。生产性图件(比例尺一般为1/2001/100):1、生产勘探、地质勘探设计平面图、剖面图;2、供编制采掘(剥)技术计划用的有关图件;3、供开拓、采准、切割、落矿设计用的图件;4、其他生产所需的各种图件。3、地质综合性图件(比例尺一般为1/10001/2000):地下开采矿山:矿区综合地质图,矿区(矿床)地质地形图,矿区水文工程地质图,矿区地表(阶段)取样分布图,矿区勘探程度或勘探工程分布图,矿区地层综合柱状图及地质构造剖面图,阶段地质平面图,矿体纵横(或水平)投影图,矿层顶

13、底板等高线图,勘探线剖面图,储量计算图等。露天开采矿山:矿区综合地质平面图,勘探线剖面图,台阶地质平面图,矿层顶(底)板等高线图,矿床(矿体)剥采比等值线图,边坡工程地质平面图和剖面图,基岩等高线图,钻孔取样分布图,储量计算图及其他专用图。4、综合研究性图件:矿石物质组成及含量变化研究方面的图件;矿体形态、产状研究方面的图件;岩相、蚀变带研究方面的图件;矿床地质构造研究方面的图件;物探、化探研究方面的图件;矿床成因、成矿预测研究方面的图件;探采对比研究方面的图件;其他:如矿床经济效益图,最低工业品位计算图,有害元素分布图等。8.4.2 生产矿山应具备下列表格资料:1、取样、化验结果登记表;2、探矿工程完成量统计表;3、储量计算表;4、储量平衡表;5、生产矿量统计表;6、矿石损失、贫化统计表;7、矿岩各种物理测定登记表;8、采场档案卡片;9、其他。9.4.3生产矿山应具备下列文字资料:1、勘探设计说明书及提交地质资料的说明书;2、年度地质工作总结;3、矿量报销的地质资料;4、勘探工作总结;5、各种专题报告;6、各种专题研究成果;7、其他。8.4.4矿山地质部门应配专(兼)职的地质资料保管员,建立、健全地质资料的检查、验收、提交、保管及保密制度。
