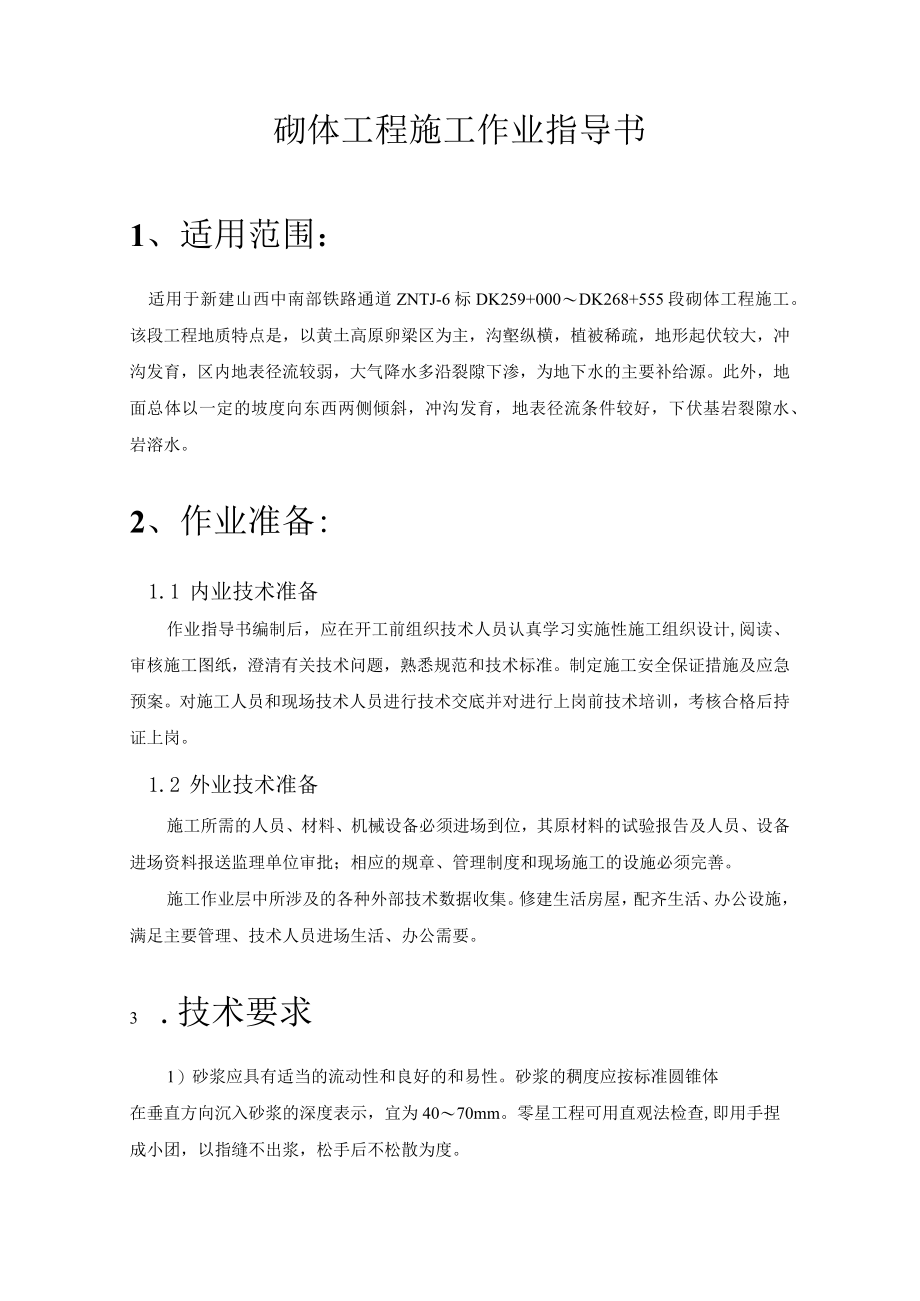

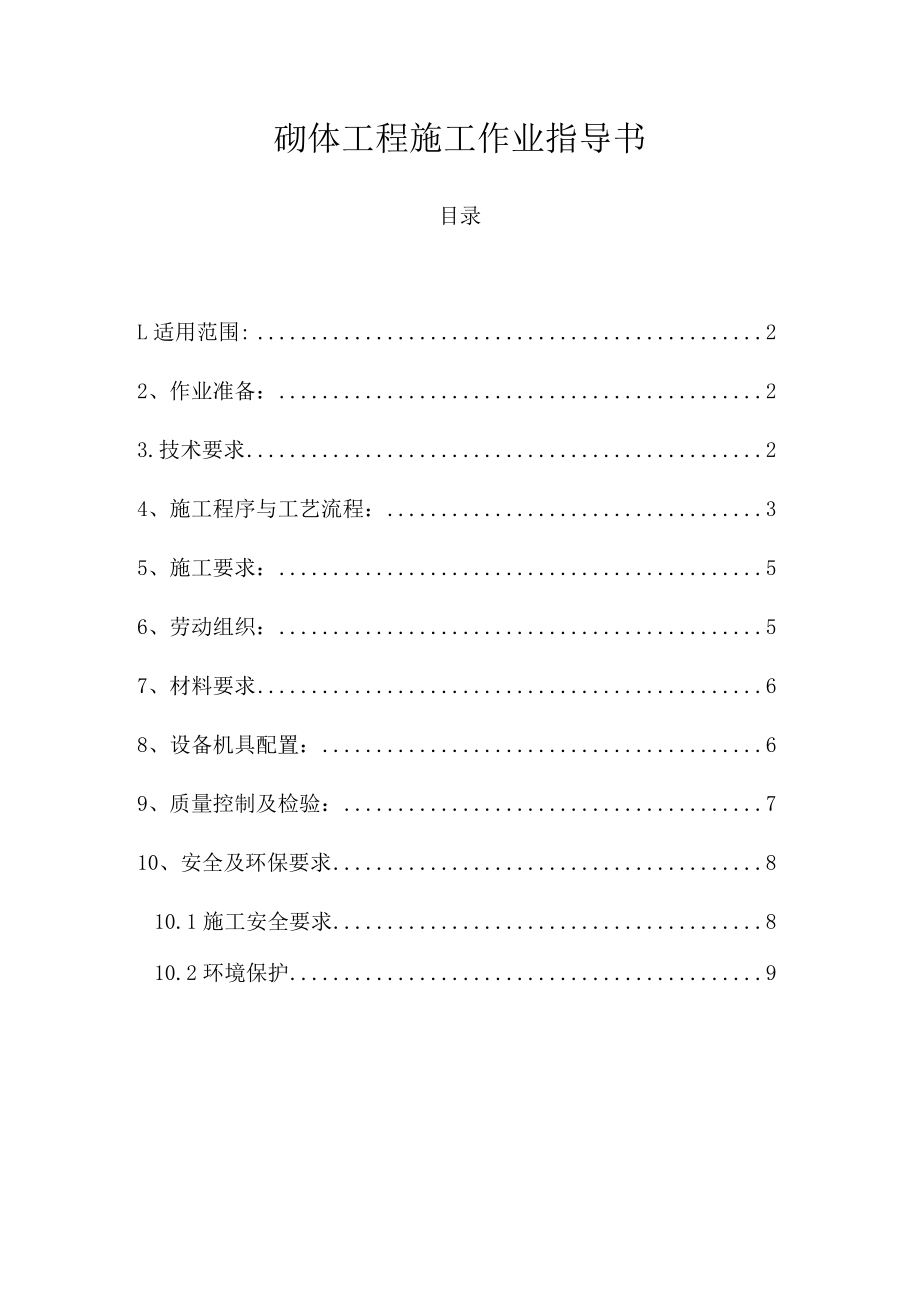

1、砌体工程施工作业指导书目录L适用范围:22、作业准备：23.技术要求24、施工程序与工艺流程：35、施工要求：56、劳动组织：57、材料要求68、设备机具配置：69、质量控制及检验：710、安全及环保要求810.1施工安全要求810.2环境保护9砌体工程施工作业指导书1、适用范围：适用于新建山西中南部铁路通道ZNTJ-6标DK259+000DK268+555段砌体工程施工。该段工程地质特点是，以黄土高原卵梁区为主，沟壑纵横，植被稀疏，地形起伏较大，冲沟发育，区内地表径流较弱，大气降水多沿裂隙下渗，为地下水的主要补给源。此外，地面总体以一定的坡度向东西两侧倾斜，冲沟发育，地表径流条件较好，下伏基
2、岩裂隙水、岩溶水。2、作业准备:1.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施及应急预案。对施工人员和现场技术人员进行技术交底并对进行上岗前技术培训，考核合格后持证上岗。1.2 外业技术准备施工所需的人员、材料、机械设备必须进场到位，其原材料的试验报告及人员、设备进场资料报送监理单位审批；相应的规章、管理制度和现场施工的设施必须完善。施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3 .技术要求1）砂浆应具
3、有适当的流动性和良好的和易性。砂浆的稠度应按标准圆锥体在垂直方向沉入砂浆的深度表示，宜为4070mm。零星工程可用直观法检查,即用手捏成小团，以指缝不出浆，松手后不松散为度。2）外圈定位砌块宜选用表面较平整且尺寸较大的石料,定位砌缝满铺砂浆，不得镶嵌小石块。3）镶面块石缝宽3cm,竖向错缝不得小于8cm。浆砌片石定位砌块表面砌缝的宽度不得超过4cm,砌体表面与三块相邻石料相切的内切圆直径不得大于7cm,两层间的错缝不得小于8cm。镶面料石同层应丁顺相间组砌，缝宽不大于3cm,上下层错缝应不小于IOcm04）镶面块石按同一厚度分层砌筑。5）用片石镶面的砌体，其大面平整度要求不大于3cm（2米直尺

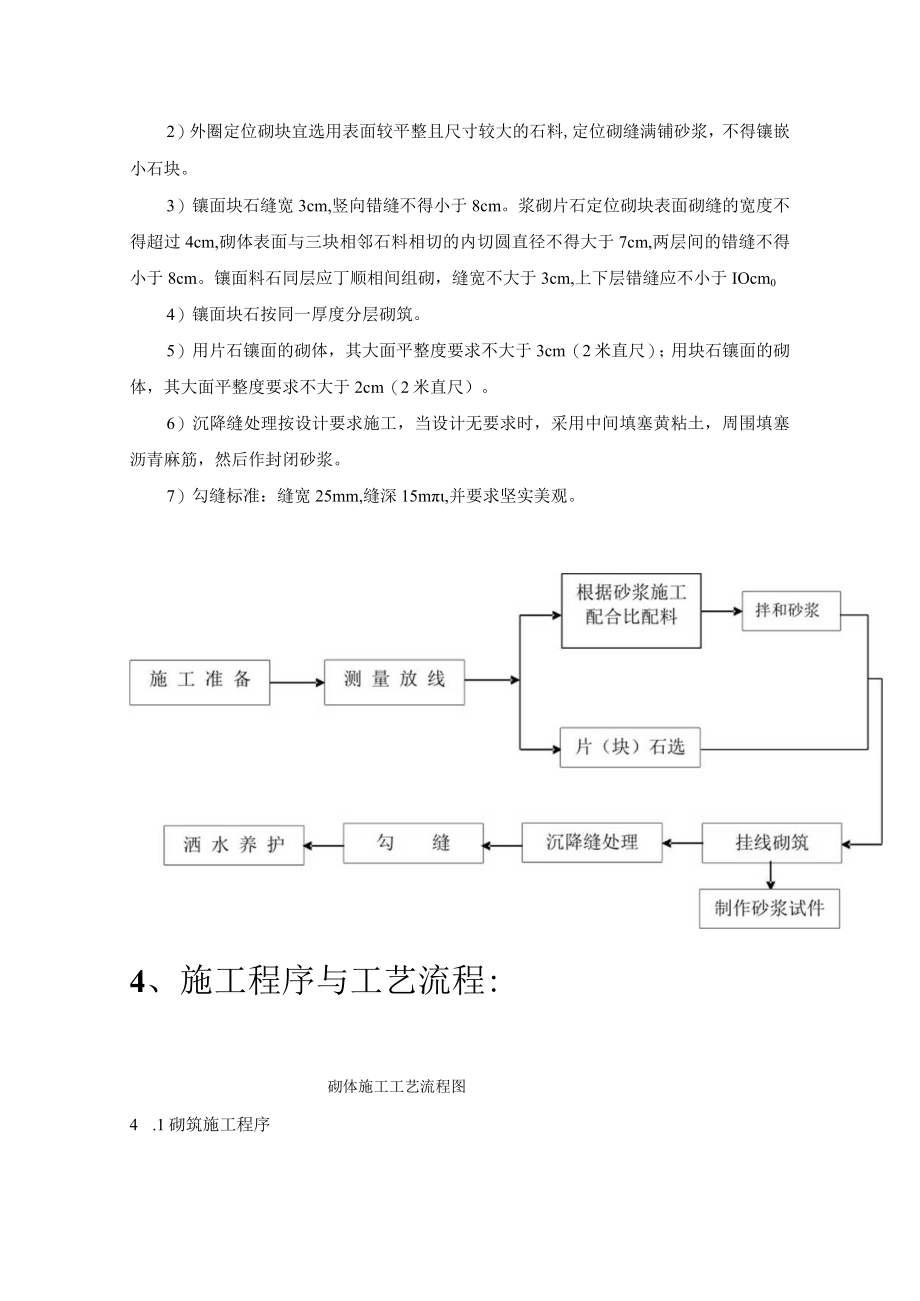

4、）；用块石镶面的砌体，其大面平整度要求不大于2cm（2米直尺）。6）沉降缝处理按设计要求施工，当设计无要求时，采用中间填塞黄粘土，周围填塞沥青麻筋，然后作封闭砂浆。7）勾缝标准：缝宽25mm,缝深15m,并要求坚实美观。4、施工程序与工艺流程:砌体施工工艺流程图4 .1砌筑施工程序1）目测选石、试砌根据接砌部位情况，估计所需片石大小、形状，然后选石，不垫砂浆进行试砌。2）用大锤打击大棱角根据试砌情况找出片石中碍事的大棱角，用大锤打掉。3）用小锤打击小棱角。4）用凿子凿击突出部分（底部放不平或影响上部接砌部分）5）铺浆砌石：铺好砂浆，将片石翻回。6）正位用小撬棍将石块拨正，使两边灰缝合适。如石块
5、较小，用手锤轻轻敲击，如石块较大，用手揉动几下，使灰缝挤实。4. 2勾缝施工程序4.2.1勾缝基本要求1）勾缝砂浆应比砌筑砂浆提高标号，砂子应用细砂。2）勾缝应基本随砌缝走，不应勾卵形缝，拐角处按折线处理，不宜作圆弧处理。3）勾缝一律采用平缝压槽，槽宽1厘米，深1厘米，两侧平缝各1厘米，不得出现飞边。4）及时养护，避免出现裂纹。5）勾缝应采用平缝压槽。4. 2.2勾缝施工顺序1）清槽。用掘子将缝内的砂浆剔掉，清缝后应使砌缝形成23cm的凹槽。2）填缝。填缝砂将用均匀的细砂拌制，砂灰比1：2,填缝前先用水将缝湿润。3）压缝。当缝填满后，用勾缝器压槽，勾缝要线条流畅。4）修边。当槽反复压实，压平后
6、，把挤到外面多余的砂浆清除。5）压光。修边完成后，再用凸型工具反复压槽、修边，到表面光洁为止。6）拉毛。压光工序完成23h后，用1（铁丝自制的拉毛工具把勾缝宽度3cm以外多余砂浆进行拉毛,使拉毛后的砂浆表面粗糙度与片石表面近似，以提高观感效果。5、施工要求：L石料间的砌缝应互相交错、咬搭，砂浆密实、饱满，石料之间不得无砂浆直接接触，更不得先干填石料，而后铺灌砂浆。2）砌筑中应注意错缝，两工作层间的错缝不得小于8厘米，更不得有通缝。三块片石相接处，其内切圆直径不得大于7cm。3）沉降缝粘土填塞应边砌边填并插捣密实，严禁工后补塞。4）砌筑过程中，应注意砂浆不要污染面石，以提高观感。5）灰缝应不出现
7、干缝和瞎缝，表面灰缝以23厘米为宜。6）严禁小片石堆砌、大片石盖面的做法。7）最下一层的片石应大面朝下。8）上面的片石不一定要大面朝下，做到犬牙交错、搭接紧密即可。9）砌筑下层片石时，即应考虑上层片石如何接砌。10）片石的供应和使用应有计划，应考虑面石和腹石，大和小的搭配。6、劳动组织：1）劳动组织模式采用架子队组织模式。2）作业工地配备专职队长、技术负责人、技术、质量、安全、试验、材料、领工员，工班长，均由施工企业正式职工担任。下设混合料生产工班和桩机施工作业工班，桩机配备数量根据工程量大小和进度要求确定。每台桩机配备机长、安全员，根据工程施工情况配备劳务若干工人。每个作业工地人员配备表负责
8、人1人技术主管1人专兼职安全员1人工班长4人技术、质检、测量及试验人员6人石工12人碎工6人普工16人7、材料要求砌体采用的石材应质地坚硬、不易风化、无裂纹，表面的污迹应予清除。砌体工程所用石材和混凝土砌块的强度等级应符合设计要求，石材的其他品质指标应符合验标规定。石材在同产地的石材至少抽取一组试件进行抗压强度检验，最冷月平均气温低于-5。C和浸水潮湿地区，应各增加一组抗冻性能指标和软化系数检验的试件。砌块在同生产条件且连续生产的砌块，其混凝土抗压强度检验数量应符合混凝土施工规范要求。砂浆用砂含泥量不宜大于5%,拌制砂浆用水宜采用饮水水，当采用其他水源时，水质应符合现行国家标准混凝土拌合用水标
9、准(JGJ63)的规定。水泥必须有出厂合格证，并抽样试验合格。细骨料应坚固耐久，其含泥量应小于5%,砂子的细度模数为2.33.108、设备机具配置：本工程全线共需要设备如下表:序号设备名称规格型号性能数量(台)1混凝土拌合机JS500O.5m322碎运输车8m343磨光机84小斗车125勾缝器59、质量控制及检验:1）砌体工程所用石料和混凝土砌块的规格应符合设计要求，石料类别、规格和质量要求应符合规范要求。检验数量：全部检查。检验方法：观察和尺量。2）砌体工程所用砂浆的配合比应根据原材料性能、砂浆的技术条件和设计要求进行计算，并通过试配试验调整后确定。砂浆配合比设计、试件制作、养护及抗压强度取
10、值应符合规范要求。检验数量：对同类型、同强度等级的砂浆至少进行一次砂浆配合比设计。检验方法：进行配合比选定试验。3）砌体工程所用砂浆的强度等级必须符合设计要求。用于检查砂浆强度的试件应在搅拌机出料口随机抽样制作。检验数量：同类型、同强度等级每IOom3砌体为一批，不足IOOm3也按一批计，每批检验一次。检验方法：进行砂浆强度试验。4）砂浆砌体砌缝宽度、位置和砌筑方式应符合下表规定表9-1砌体砌缝宽度、位置和砌筑方式序号项目浆砌片石（mm）浆砌块石（mm）浆砌料石（混凝土砌块）（nun）1表面砌缝宽度403015202每找平一次的砌筑高度120012003两层间竖向错缝2802802100困城时
11、丁石上下只能一面有竖缝4三块石料相接处的空隙705砌筑方式一丁一顺或二顺一丁一丁一顺检验数量：全部检查。检验方法：观察和尺量。5）砌体砌筑完毕应及时覆盖，并经常洒水保持湿润，常温下养护期不得少于7do检验数量：全部检查。检验方法：观察。6）沉降缝、泄水孔、反滤层位置、数量和材料应符合设计要求。检验数量：全部检查。检验方法：观察、尺量和计数检查。7）砌体表面应砂浆饱满、砌缝整齐。宽度和错缝距离符合规定，无脱落和裂纹。沉降缝整齐垂直，上下贯通。泄水孔坡度向外，无赌塞现象。检验数量：全部检查。检验方法：观察和尺量。8）砌体尺寸的允许偏差和检验方法应符合下表要求。表9-2砌体尺寸的允许偏差和检验方法序
12、号项目允许偏差（mm）检验方法基础墙1底、顶面局程片石2515测量不少于5处料石、砌块25152砌体厚度片石+30,0+20,0尺量不少于5处料石、砌块+15,0+10,0检验数量：全部检查。10、安全及环保要求10.1施工安全要求1）施工现场应有专职安全员巡检，施工队应指定兼职安全员，负责现场安全工作。2）施工人员必须每天进行班前教育，提醒当天工作的安全重点及注意事项。特殊工种必须持证上岗。3）进入施工现场必须正确佩戴好安全帽，施工操作人员应穿戴好必要的劳动防护用品。严禁疲劳作业及酒后作业。4）在施工全过程中，应严格执行有关机械的安全操作规程，由专人进行操作。应加强机械维修保养工作。5）临时
13、用电必须由专业电工统一管理，所有电力安装以及拆卸工作，全部由专职电工去完成，任何人都不能私自接拉电线，包括宿舍和工地上的用电。施工中，大家如果发现问题，电器设备的电源，应按有关规定架设安装；电器设备均须有良好的接地接零，接地电阻不大于4Q,并装有可靠的触电保护装置。比如电线老化，破损等情况，一定要及时通知电工进行处理，一旦发生火灾或者触电等伤亡事故，立即启动应急程序。10.2环境保护1）施工现场必须严格按照公司环保手册和现场管理规定进行管理。执行施工现场环境保护管理检查制度。2）不擅自占用或征用林地，保护沿线古树，不擅自开挖取土，材料、废弃物不得堆放在林地，确因建设需要占用林地的要报批，施工结
14、束后做好抚育与恢复工作。3）临时施工场地的选择与布置，尽量少占用绿地面积，保护好周围环境，减少对植被生态的破坏。施工结束后，及时恢复绿化或整理复耕，重视临时施工用地的复垦。4）线路两侧不得任意取、弃土，未经有关部门批准不得随意砍伐林木或改变工程沿线附近区域的植被与绿化。5）工程临时占地不擅自占用或征用林地，保护沿线古树，材料、废弃物不得在林下堆放，确因建设需要占用林地的，项目施工结束后做好抚育与恢复工作。6）临时施工场地的选择与布置，尽量少占用绿地面积，保护好周围环境，减少对植被生态的破坏。施工结束后，及时恢复绿化或整理复耕，重视临时施工用地的复垦。7）主要运输道路需进行固化，要定时洒水防尘，严禁在场地内燃烧各种垃圾及废弃物。8）合理安排噪音较大的机械作业时间，距居民较近地段，严格控制噪音，不得在夜间进行环境噪音污染的施工作业。9）因生产工艺上要求必须连续作业或者特殊需要，确需在22时至次日6时期间进行施工的，应在施工前报业主单位和工程所在地建设委员会，经批准后方可进行夜间施工。
