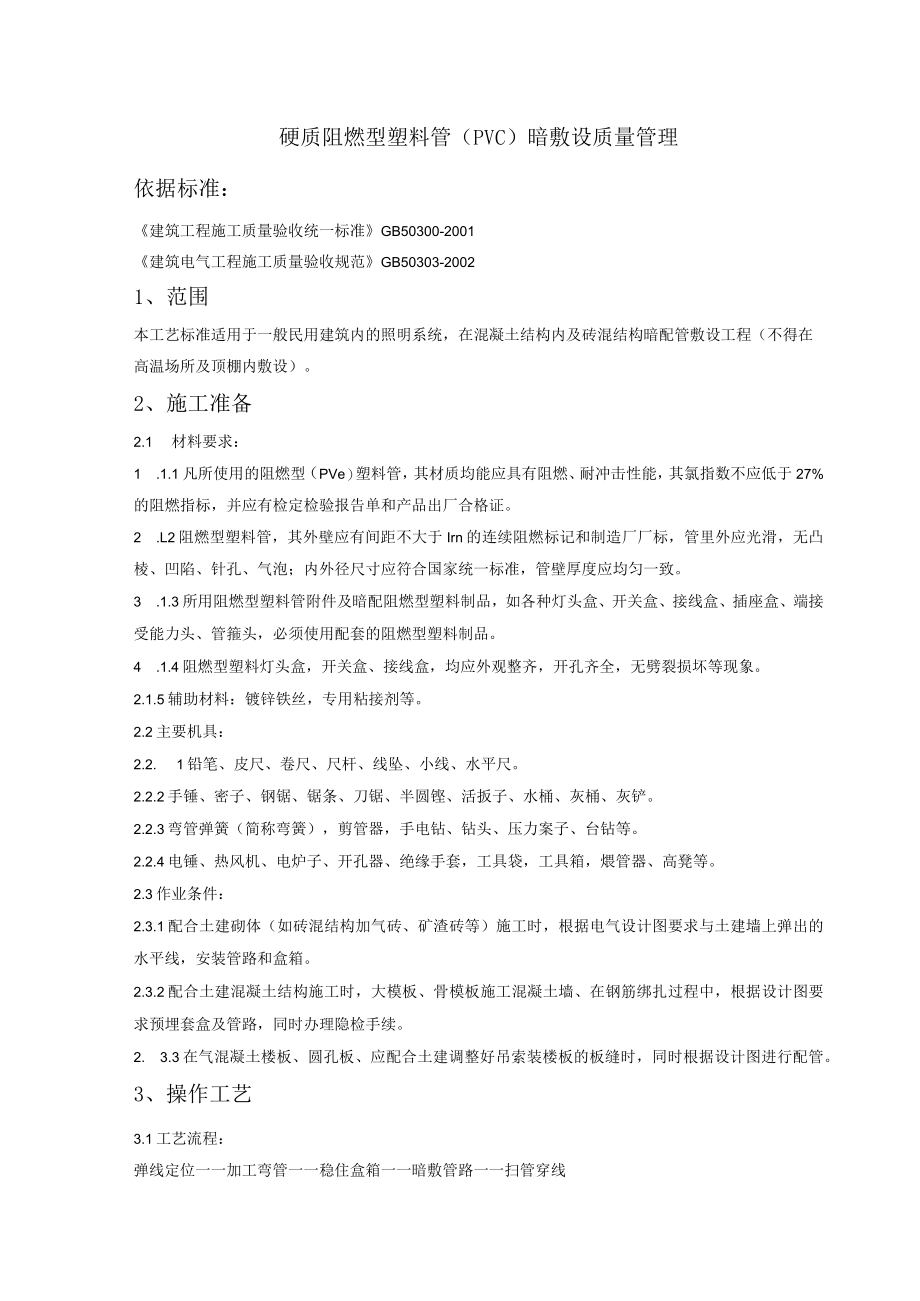

1、硬质阻燃型塑料管（PVC）暗敷设质量管理依据标准：建筑工程施工质量验收统一标准GB50300-2001建筑电气工程施工质量验收规范GB50303-20021、范围本工艺标准适用于一般民用建筑内的照明系统，在混凝土结构内及砖混结构暗配管敷设工程（不得在高温场所及顶棚内敷设）。2、施工准备2.1 材料要求：1 .1.1凡所使用的阻燃型（PVe）塑料管，其材质均能应具有阻燃、耐冲击性能，其氯指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。2 .L2阻燃型塑料管，其外壁应有间距不大于Irn的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标
2、准，管壁厚度应均匀一致。3 .1.3所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、端接受能力头、管箍头，必须使用配套的阻燃型塑料制品。4 .1.4阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。2.1.5辅助材料：镀锌铁丝，专用粘接剂等。2.2主要机具：2.2. 1铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。2.2.2手锤、密子、钢锯、锯条、刀锯、半圆铿、活扳子、水桶、灰桶、灰铲。2.2.3弯管弹簧（简称弯簧），剪管器，手电钻、钻头、压力案子、台钻等。2.2.4电锤、热风机、电炉子、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。

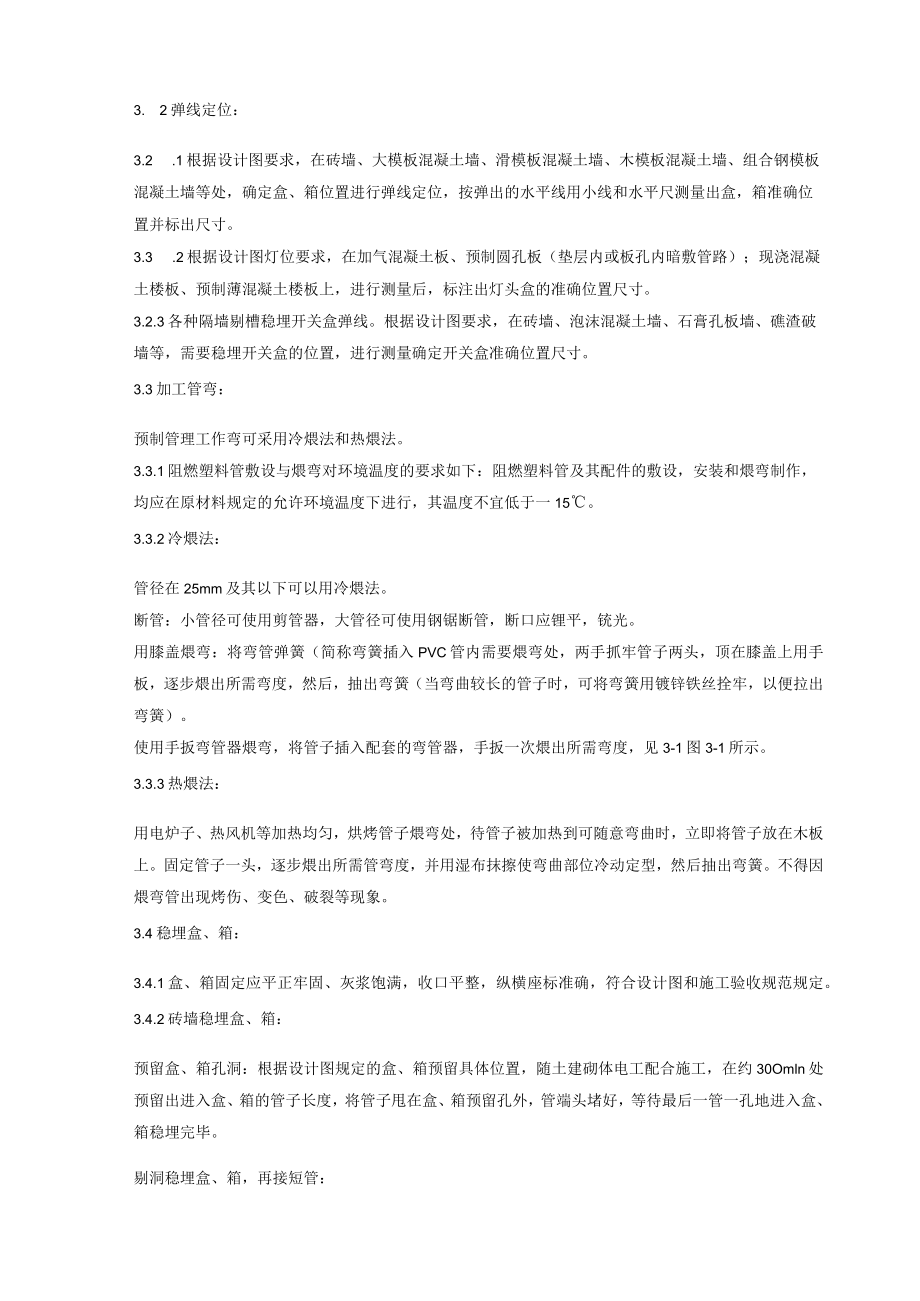

3、2.3作业条件：2.3.1配合土建砌体（如砖混结构加气砖、矿渣砖等）施工时，根据电气设计图要求与土建墙上弹出的水平线，安装管路和盒箱。2.3.2配合土建混凝土结构施工时，大模板、骨模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋套盒及管路，同时办理隐检手续。2. 3.3在气混凝土楼板、圆孔板、应配合土建调整好吊索装楼板的板缝时，同时根据设计图进行配管。3、操作工艺3.1工艺流程：弹线定位一一加工弯管一一稳住盒箱一一暗敷管路一一扫管穿线3. 2弹线定位：3.2 .1根据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按
4、弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。3.3 .2根据设计图灯位要求，在加气混凝土板、预制圆孔板（垫层内或板孔内暗敷管路）；现浇混凝土楼板、预制薄混凝土楼板上，进行测量后，标注出灯头盒的准确位置尺寸。3.2.3各种隔墙剔槽稳埋开关盒弹线。根据设计图要求，在砖墙、泡沫混凝土墙、石膏孔板墙、礁渣破墙等，需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。3.3加工管弯：预制管理工作弯可采用冷煨法和热煨法。3.3.1阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于一15。3.3.2冷煨法：管
5、径在25mm及其以下可以用冷煨法。断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锂平，铳光。用膝盖煨弯：将弯管弹簧（简称弯簧插入PVC管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手板，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。使用手扳弯管器煨弯，将管子插入配套的弯管器，手扳一次煨出所需弯度，见3-1图3-1所示。3.3.3热煨法：用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上。固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷动定型，然后抽出弯簧。不得因煨弯管出现烤伤、变色、破裂

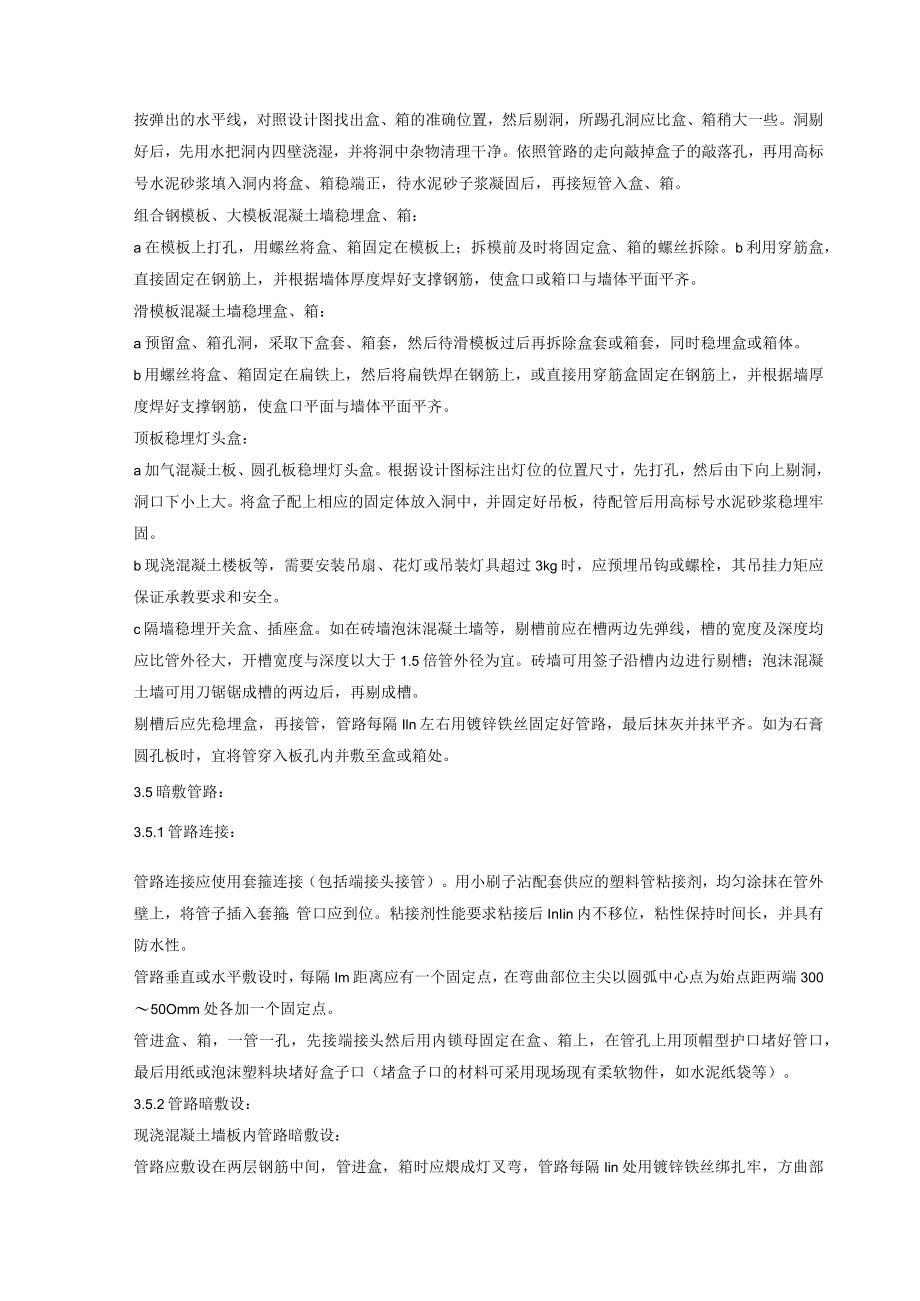

6、等现象。3.4稳埋盒、箱：3.4.1盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，符合设计图和施工验收规范规定。3.4.2砖墙稳埋盒、箱：预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约30Omln处预留出进入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好，等待最后一管一孔地进入盒、箱稳埋完毕。剔洞稳埋盒、箱，再接短管：按弹出的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所踢孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆填入洞内将盒、箱稳端正，待水泥砂子浆凝
7、固后，再接短管入盒、箱。组合钢模板、大模板混凝土墙稳埋盒、箱：a在模板上打孔，用螺丝将盒、箱固定在模板上；拆模前及时将固定盒、箱的螺丝拆除。b利用穿筋盒，直接固定在钢筋上，并根据墙体厚度焊好支撑钢筋，使盒口或箱口与墙体平面平齐。滑模板混凝土墙稳埋盒、箱：a预留盒、箱孔洞，采取下盒套、箱套，然后待滑模板过后再拆除盒套或箱套，同时稳埋盒或箱体。b用螺丝将盒、箱固定在扁铁上，然后将扁铁焊在钢筋上，或直接用穿筋盒固定在钢筋上，并根据墙厚度焊好支撑钢筋，使盒口平面与墙体平面平齐。顶板稳埋灯头盒：a加气混凝土板、圆孔板稳埋灯头盒。根据设计图标注出灯位的位置尺寸，先打孔，然后由下向上剔洞，洞口下小上大。将盒
8、子配上相应的固定体放入洞中，并固定好吊板，待配管后用高标号水泥砂浆稳埋牢固。b现浇混凝土楼板等，需要安装吊扇、花灯或吊装灯具超过3kg时，应预埋吊钩或螺栓，其吊挂力矩应保证承教要求和安全。c隔墙稳埋开关盒、插座盒。如在砖墙泡沫混凝土墙等，剔槽前应在槽两边先弹线，槽的宽度及深度均应比管外径大，开槽宽度与深度以大于1.5倍管外径为宜。砖墙可用签子沿槽内边进行剔槽；泡沫混凝土墙可用刀锯锯成槽的两边后，再剔成槽。剔槽后应先稳埋盒，再接管，管路每隔Iln左右用镀锌铁丝固定好管路，最后抹灰并抹平齐。如为石膏圆孔板时，宜将管穿入板孔内并敷至盒或箱处。3.5暗敷管路：3.5.1管路连接：管路连接应使用套箍连接
9、（包括端接头接管）。用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍；管口应到位。粘接剂性能要求粘接后InIin内不移位，粘性保持时间长，并具有防水性。管路垂直或水平敷设时，每隔Im距离应有一个固定点，在弯曲部位主尖以圆弧中心点为始点距两端30050Omm处各加一个固定点。管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。3.5.2管路暗敷设：现浇混凝土墙板内管路暗敷设：管路应敷设在两层钢筋中间，管进盒，箱时应煨成灯叉弯，管路每隔Iin处用镀锌铁丝绑
10、扎牢，方曲部位按要求固定，往上引管不宜过长，以能煨辱为准，向墙外引管可使用“管帽”预留管口，待拆模后取出“管帽”再接管。滑升模板敷设管路时，灯位管可先引至牛腿墙内，滑模过后支好顶板，再敷设管至灯位。现浇混凝土楼板管路暗敷设：根据建筑物内房间四周墙的厚度，弹十字线确定灯头盒的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好盒子，用机螺丝或矩钢筋固定在底筋上。跟着敷管、管路应敷设在弓筋的下面底筋的上面，管路每隔Im用镀锌铁丝绑扎牢。引向隔断墙的管子、可使用“管帽”预留管口，拆模后取出管帽再接管。预制薄型混凝土模板管路暗敷设：确定好灯头盒尺寸位置，先用电锤在板上面
11、打孔，然后在板下面扩孔，孔大小应与盒子外口略大一些。利用高桩盒上安装好卡铁（轿杆）将端接头，内锁母把管固定在盒子孔处，并将高桩盒用水泥砂浆埋好，然后敷设管路。管路保护层应不小于80mm为宜。预制圆孔板内管路暗敷设：电工应及时配合土建吊装圆孔板时，敷设管路。在吊装圆孔板时，及时找好灯位位置尺寸，打灯位盒孔，接着敷设管路。管子可以从圆孔板板孔内一端穿入至灯头盒处，将管固定在灯头盒上，然后将盒子用卡铁放好位置，同时用水泥砂浆固定好盒子。灰土层内管路暗敷设：灰土层夯实后进行挖管路槽，接着敷设管路，然后在管路上面用混凝土砂浆埋护，厚度不宜小于80mmo3.6扫管穿带线：对于现浇混凝土的结构，如墙、楼板应
12、及时进行扫管，即随拆模随扫管这样能够及时发现堵管不通现象，便于处理因为在混凝土未终凝时，修补管路。对于砖混结构墙体，在抹灰前进行扫管，有问题时修改管路，便于土建修复。经过扫管后确认管路畅通，及时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，防止出现二次堵塞管路现象。4、质量标准4.1基本规定4.1. 1一般规定建筑电气工程施工现场的质量管理，除应符合现行国家标准建筑工程施工质量验收统一标准GB503002001的3.0.1规定外，尚应符合下列规定：.1安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗：.2安装和调试用各类计量器具，应检定合格，使用时在有效期内。4. 1.2
13、主要设备、材料、成品和半成品进场验收导管应符合下列规定：.1按批查验合格证：.2外观检查：绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标；.3按制造标准现场抽样检测导管的管径、壁厚及均匀度。对绝缘导管及配件的阻燃性能有异议时，按批抽样送有资质的试验室检测。4. L3工序交接确认电线导管、电缆导管和线槽敷设应按以下程序进行：.1室外直埋导管的路径、沟槽深度、宽度及垫层处理经检查确认，才能埋设导管；.2现浇混凝土板内配管在底层钢筋绑扎完成，上层钢筋未绑扎前敷设，且检查确认,才能绑扎上层钢筋和浇捣混凝土；.3现浇混凝土墙体内的钢筋网片绑扎完成，门、窗等位置已放线，经检查确认，才能在墙体内配管：.4被
14、隐蔽的接线盒和导管在隐蔽前检查合格，才能隐蔽；.5在梁、板、柱等部位明配管的导管套管、埋件、支架等检查合格，才能配管；.6吊顶上的灯位及电气器具位置先放样，且与土建及各专业施工单位商定，才能在吊项内配管；.7顶棚和墙面的喷浆、油漆或壁纸等基本完成，才能敷设线槽、槽板。4. 2主控项目1. 2.1金属的导管和线槽必须接地(PE)或接零(PEN)可靠，并符合下列规定：镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4II”当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接
15、地线：金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地(PE)或接零(PEN)干线连接；非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。4. 2.2金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。5. 2.3防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。6. 2.4当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于MIo的水泥砂浆抹面保护，保护层厚度大于15mm。4. 3一般项目4. 3.1室外埋地敷设的电缆导管，埋深不应小于0.7mo壁厚小于等于2mm的钢电线导管不应埋设于室外土壤内。5. 3.2室外导管的管口应设置在盒、箱内。在落地式配电箱内的管口，箱底无封板的，管口应高出基础面5080mm。所有管口在穿入电线、电缆后应做密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。6. 3.3电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合GB50303-2002表12.2.1-1的规定。7. 3.4室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面5080mm。8. 3.5暗
