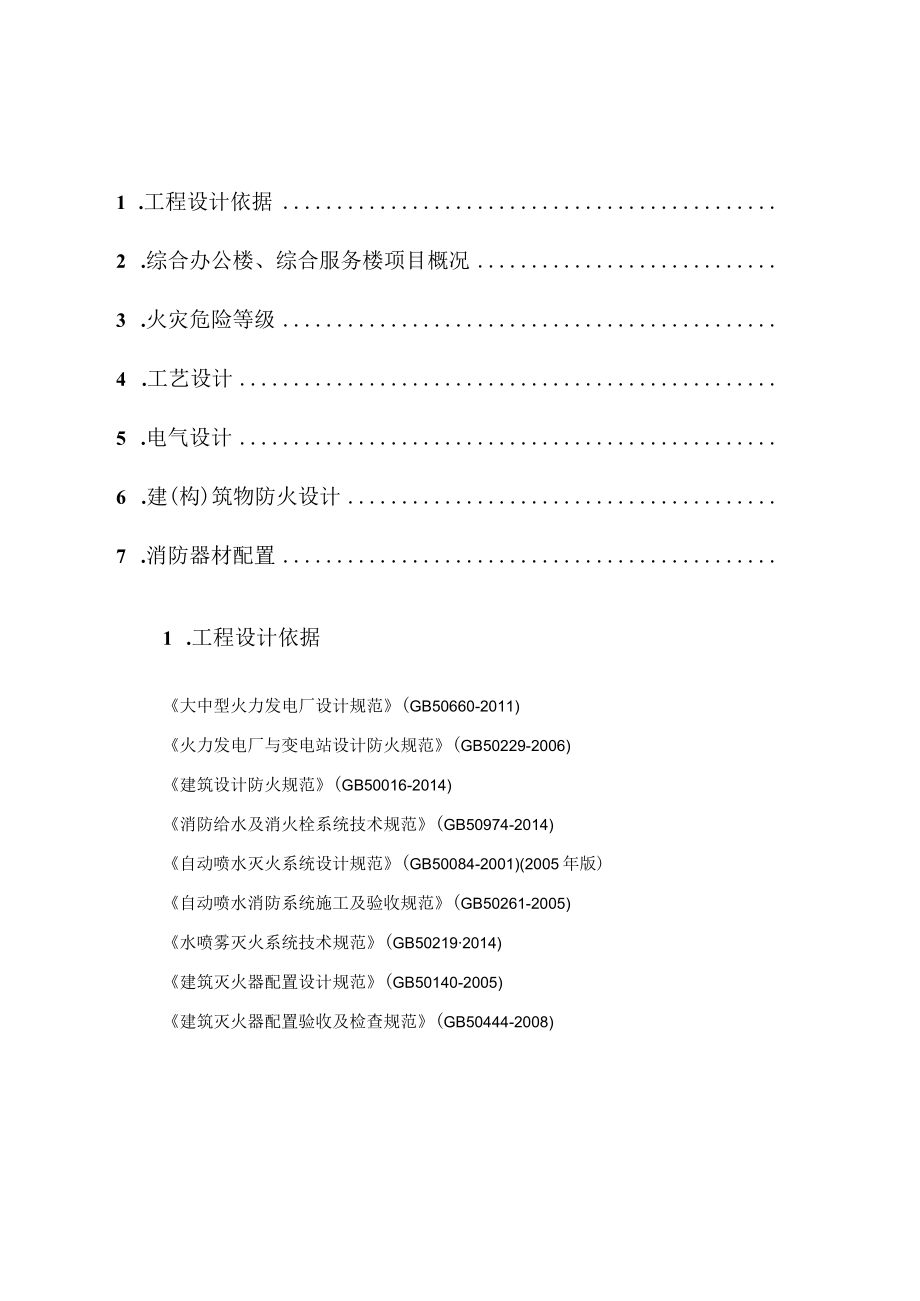

1、1 .工程设计依据2 .综合办公楼、综合服务楼项目概况3 .火灾危险等级4 .工艺设计5 .电气设计6 .建(构)筑物防火设计7 .消防器材配置1 .工程设计依据大中型火力发电厂设计规范(GB50660-2011)火力发电厂与变电站设计防火规范(GB50229-2006)建筑设计防火规范(GB50016-2014)消防给水及消火栓系统技术规范(GB50974-2014)自动喷水灭火系统设计规范(GB50084-2001)(2005年版)自动喷水消防系统施工及验收规范(GB50261-2005)水喷雾灭火系统技术规范(GB502192014)建筑灭火器配置设计规范(GB50140-2005)建筑

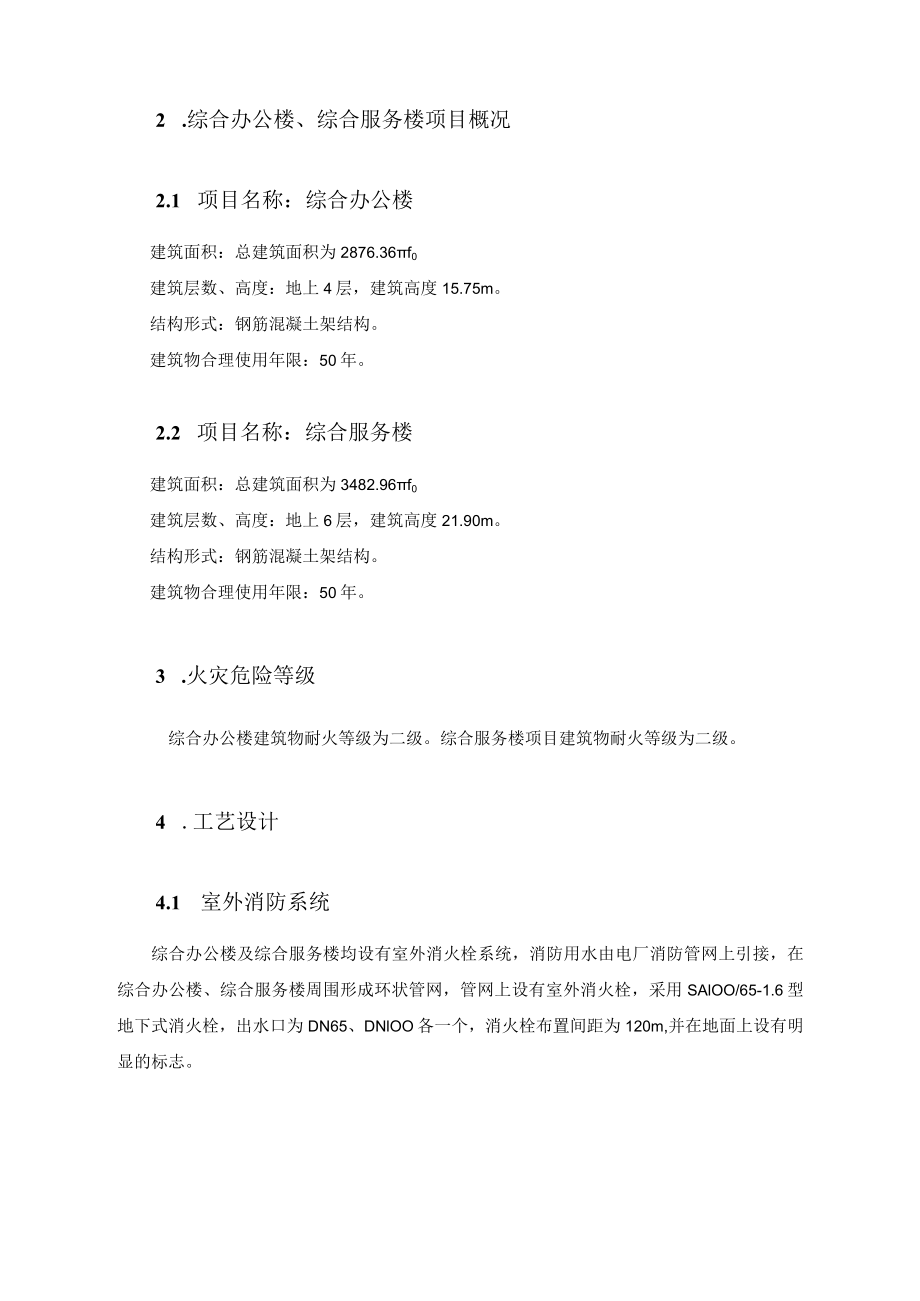

2、灭火器配置验收及检查规范(GB50444-2008)2 .综合办公楼、综合服务楼项目概况2.1 项目名称：综合办公楼建筑面积：总建筑面积为2876.36f0建筑层数、高度：地上4层，建筑高度15.75m。结构形式：钢筋混凝土架结构。建筑物合理使用年限：50年。2.2 项目名称：综合服务楼建筑面积：总建筑面积为3482.96f0建筑层数、高度：地上6层，建筑高度21.90m。结构形式：钢筋混凝土架结构。建筑物合理使用年限：50年。3 .火灾危险等级综合办公楼建筑物耐火等级为二级。综合服务楼项目建筑物耐火等级为二级。4 .工艺设计4.1 室外消防系统综合办公楼及综合服务楼均设有室外消火栓系统，消防

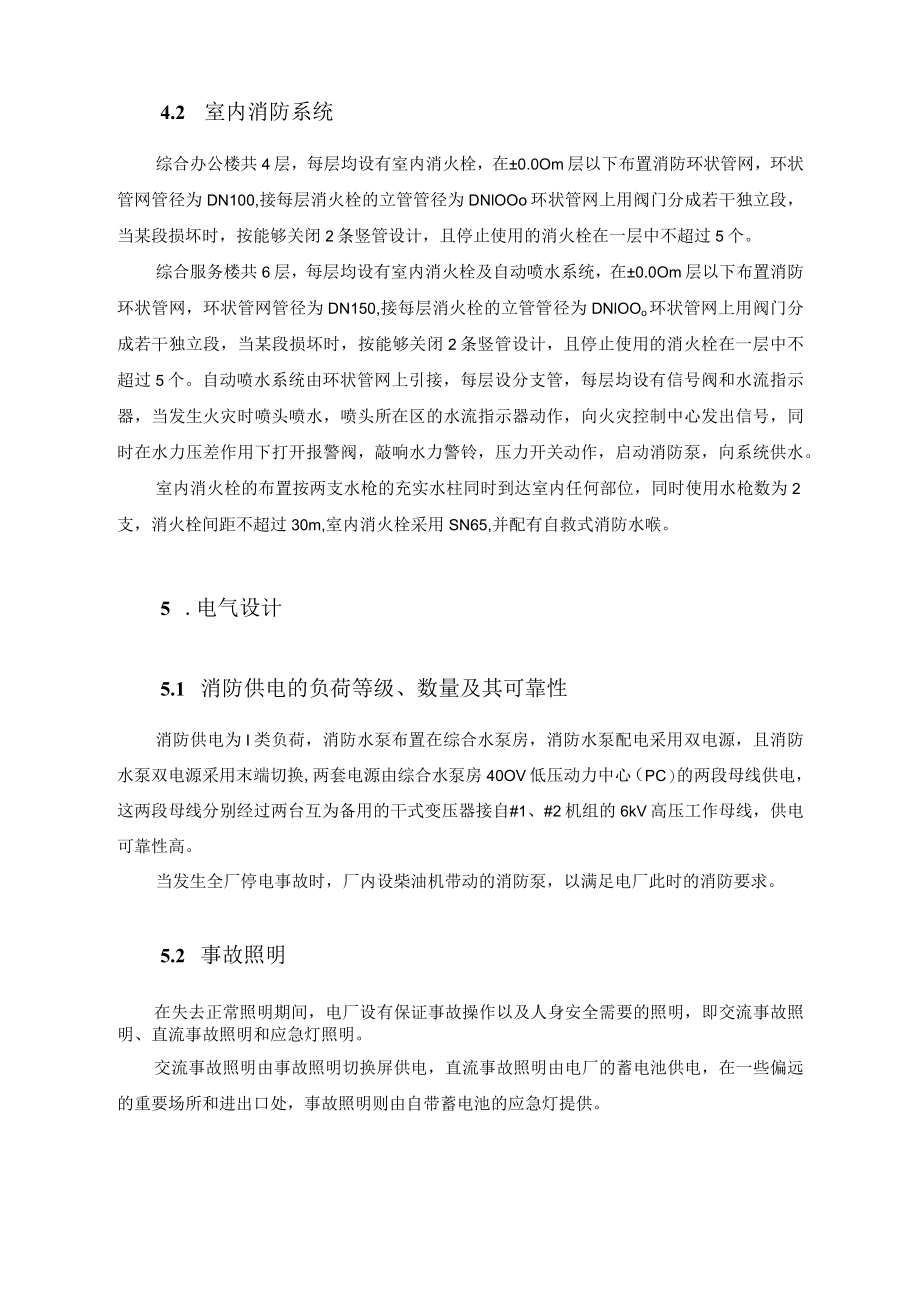

3、用水由电厂消防管网上引接，在综合办公楼、综合服务楼周围形成环状管网，管网上设有室外消火栓，采用SAlOO/65-1.6型地下式消火栓，出水口为DN65、DNlOO各一个，消火栓布置间距为120m,并在地面上设有明显的标志。4.2 室内消防系统综合办公楼共4层，每层均设有室内消火栓，在0.0Om层以下布置消防环状管网，环状管网管径为DN100,接每层消火栓的立管管径为DNlOOo环状管网上用阀门分成若干独立段，当某段损坏时，按能够关闭2条竖管设计，且停止使用的消火栓在一层中不超过5个。综合服务楼共6层，每层均设有室内消火栓及自动喷水系统，在0.0Om层以下布置消防环状管网，环状管网管径为DN15
4、0,接每层消火栓的立管管径为DNlOOo环状管网上用阀门分成若干独立段，当某段损坏时，按能够关闭2条竖管设计，且停止使用的消火栓在一层中不超过5个。自动喷水系统由环状管网上引接，每层设分支管，每层均设有信号阀和水流指示器，当发生火灾时喷头喷水，喷头所在区的水流指示器动作，向火灾控制中心发出信号，同时在水力压差作用下打开报警阀，敲响水力警铃，压力开关动作，启动消防泵，向系统供水。室内消火栓的布置按两支水枪的充实水柱同时到达室内任何部位，同时使用水枪数为2支，消火栓间距不超过30m,室内消火栓采用SN65,并配有自救式消防水喉。5 .电气设计5.1 消防供电的负荷等级、数量及其可靠性消防供电为I类
5、负荷，消防水泵布置在综合水泵房，消防水泵配电采用双电源，且消防水泵双电源采用末端切换,两套电源由综合水泵房40OV低压动力中心（PC）的两段母线供电，这两段母线分别经过两台互为备用的干式变压器接自#1、#2机组的6kV高压工作母线，供电可靠性高。当发生全厂停电事故时，厂内设柴油机带动的消防泵，以满足电厂此时的消防要求。5.2 事故照明在失去正常照明期间，电厂设有保证事故操作以及人身安全需要的照明，即交流事故照明、直流事故照明和应急灯照明。交流事故照明由事故照明切换屏供电，直流事故照明由电厂的蓄电池供电，在一些偏远的重要场所和进出口处，事故照明则由自带蓄电池的应急灯提供。5.3 火灾报警及控制系
6、统5.3.1 系统根据火灾自动报警系统设计规范GB50116-2013和火力发电厂与变电站设计防火规范GB50229-2006的有关规定，本工程设置一套火灾自动报警控制系统。在集中控制室设置火灾报警主控制盘、联动控制和报警通讯盘，同时在集中控制室设置上位机及LCD以便运行人员监视。在综合办公楼设置区域报警控制器，以通讯方式与主机相连接。在各探测区域分别设置感烟、感温、可燃气体探测器、缆式线型感温探测器等，当火情发生或可燃气体泄露时可自动向主机发出信号，主机可显示发生火灾的区域、时间以及消防系统设备状态；正常运行时，主控制盘可以对整个系统进行自诊断，当网络或探测器出现故障时，可以报警。集中控制室
7、设消防电话总机，在综合办公楼值班室等设消防电话分机。手报按钮、消火栓按钮旁边设消防电话插孔。火灾发生时，主机应能启动主要通道和重要场所的声光报警设施，及时提醒及疏散人群。全厂设置一套火灾应急广播呼叫系统，以便火灾发生时，能够有序地组织疏散和指挥灭火。5.3.2 火灾报警探测区域设置综合办公楼和综合服务楼内的配电间、实验室、贮存室、检修间、更衣室、会议室、值班室、仪表间、办公室、保管间、中心机房、资料室、厨房、宿舍等。5.3.3 火灾探测型式在综合办公楼和综合服务楼内的配电间、实验室、贮存室、检修间、更衣室、会议室、值班室、仪表间、办公室、保管间、中心机房、资料室、宿舍等设置感烟型火灾报警探测器
8、；在厨房设置智能感温火灾探测器和可燃气体探测器。5.3.4 火灾报警及消防系统联锁项目当火灾报警后，系统根据预先设定好的逻辑，通过输出模块自动停止空调送风和通风机。5.3.5 火灾报警及消防系统设备及材料选型要求本工程火灾报警及控制系统采用两总线制控制中心报警系统。感温火灾探测器、可燃气体探测器和感烟探测器采用点型探测器。火灾报警及控制系统的电缆采用耐火电缆。6 .建（构）筑物防火设计6.1 综合办公楼项目6.1.1 防火分区设计本建筑共分为4个防火分区，每层为一个防火分区。每个防火分区均有不少于二个不同方向的疏散出口。6.1.2 安全疏散（1）地上部分共设2部疏散楼梯，每部均通向各层平面，布
9、置于建筑东西两侧,满足疏散要求。（2）疏散楼梯：所有楼梯间均为封闭楼梯间。（3）防火门：除设备用房、管井等房间不需常开的防火门外均为乙级防火门；公共走廊上疏散用的平开防火门应设闭门器，双扇平开防火门安装闭门器和顺序器，常开防火门须安装信号控制关闭和反馈装置；设备管道井、强弱电管井的门采用丙级防火门。（4）所有房间内最远点到疏散门的距离、房间门到疏散出口的距离均满足疏散要求。6.1.3 建筑构件耐火极限：各构件耐火极限均满足要求：（均为不燃烧材料）：（1）防火墙3.00h;（2）楼梯间的墙3.00h;（3）非承重外墙、疏散走道两侧的隔墙l.OOh；（4）房间隔墙1.00h;（5）柱2.50h;(
10、6)梁1.50h;(7)楼板、疏散楼梯、屋顶承重构件LOOh;(8)吊顶0.25h06.2 综合服务楼项目6.2.1 防火分区设计本建筑共分为6个防火分区，每层为一个防火分区，每个防火分区面积均满足规范要求。每个防火分区均有不少于二个不同方向的疏散出口。6.2.2 安全疏散(1)地上部分共设2部疏散楼梯，每部均通向各层平面，布置于建筑东西两侧,满足疏散要求。(2)疏散楼梯：所有楼梯间均为封闭楼梯间。(3)防火门：除设备用房、管井等房间不需常开的防火门外均为乙级防火门；公共走廊上疏散用的平开防火门应设闭门器，双扇平开防火门安装闭门器和顺序器，常开防火门须安装信号控制关闭和反馈装置；设备管道井、强
11、弱电管井的门采用丙级防火门。(4)所有房间内最远点到疏散门的距离、房间门到疏散出口的距离均满足疏散要求。6.2.3 建筑构件耐火极限：各构件耐火极限均满足要求：(均为不燃烧材料)：(1)防火墙3.00h;(2)楼梯间的墙3.00h;(3)非承重外墙、疏散走道两侧的隔墙LOOh；(4)房间隔墙l.OOh；(5)柱2.50h;(6)梁1.50h;(7)楼板、疏散楼梯、屋顶承重构件LOOh;6.3 所有内装修材料均采用不燃烧材料，其耐火极限达到有关规范要求。6.4 所有防火门的选用应符合有关规范要求。7 .消防器材配置按照综合办公楼、综合服务楼的火灾种类及危险等级在其各层配置相应数量的灭火器，达到扑灭初起火灾的目的。表8-1主厂房灭火器配置一览表序号建构筑物名称火灾场所类型火灾危险等级1综合办公楼A中级2综合服务楼A中级
