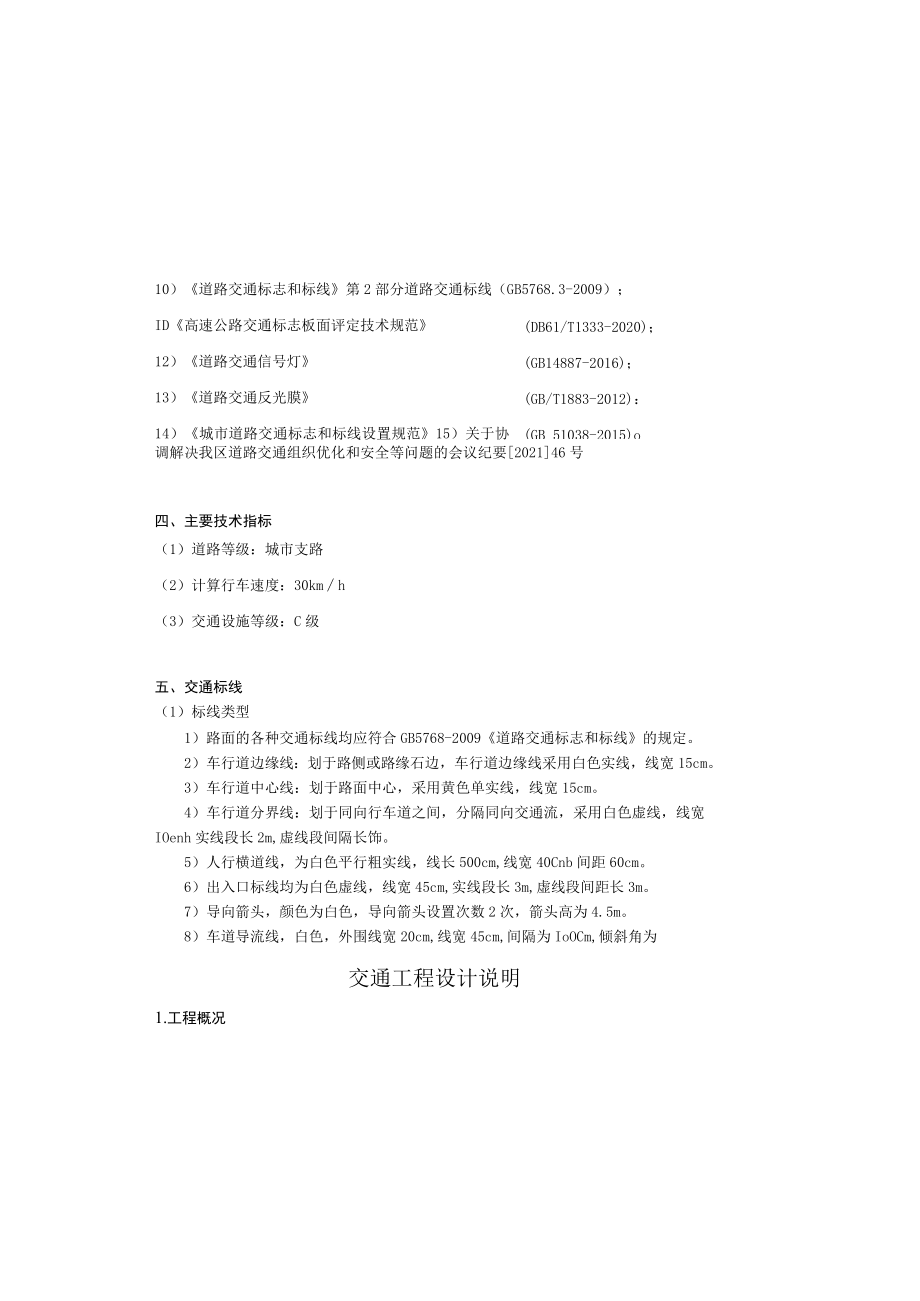

1、10）道路交通标志和标线第2部分道路交通标线（GB5768.3-2009）；(DB61/T1333-2020)；(GB14887-2016)；(GB/T1883-2012)：(GB 51038-2015)oID高速公路交通标志板面评定技术规范12）道路交通信号灯13）道路交通反光膜14）城市道路交通标志和标线设置规范15）关于协调解决我区道路交通组织优化和安全等问题的会议纪要202146号四、主要技术指标（1）道路等级：城市支路（2）计算行车速度：30kmh（3）交通设施等级：C级五、交通标线（1）标线类型1）路面的各种交通标线均应符合GB5768-2009道路交通标志和标线的规定。2）车行道
2、边缘线：划于路侧或路缘石边，车行道边缘线采用白色实线，线宽15cm。3）车行道中心线：划于路面中心，采用黄色单实线，线宽15cm。4）车行道分界线：划于同向行车道之间，分隔同向交通流，采用白色虚线，线宽IOenh实线段长2m,虚线段间隔长饰。5）人行横道线，为白色平行粗实线，线长500cm,线宽40Cnb间距60cm。6）出入口标线均为白色虚线，线宽45cm,实线段长3m,虚线段间距长3m。7）导向箭头，颜色为白色，导向箭头设置次数2次，箭头高为4.5m。8）车道导流线，白色，外围线宽20cm,线宽45cm,间隔为IoOCm,倾斜角为交通工程设计说明1.工程概况本工程为石基南浦地块(亚运大道北

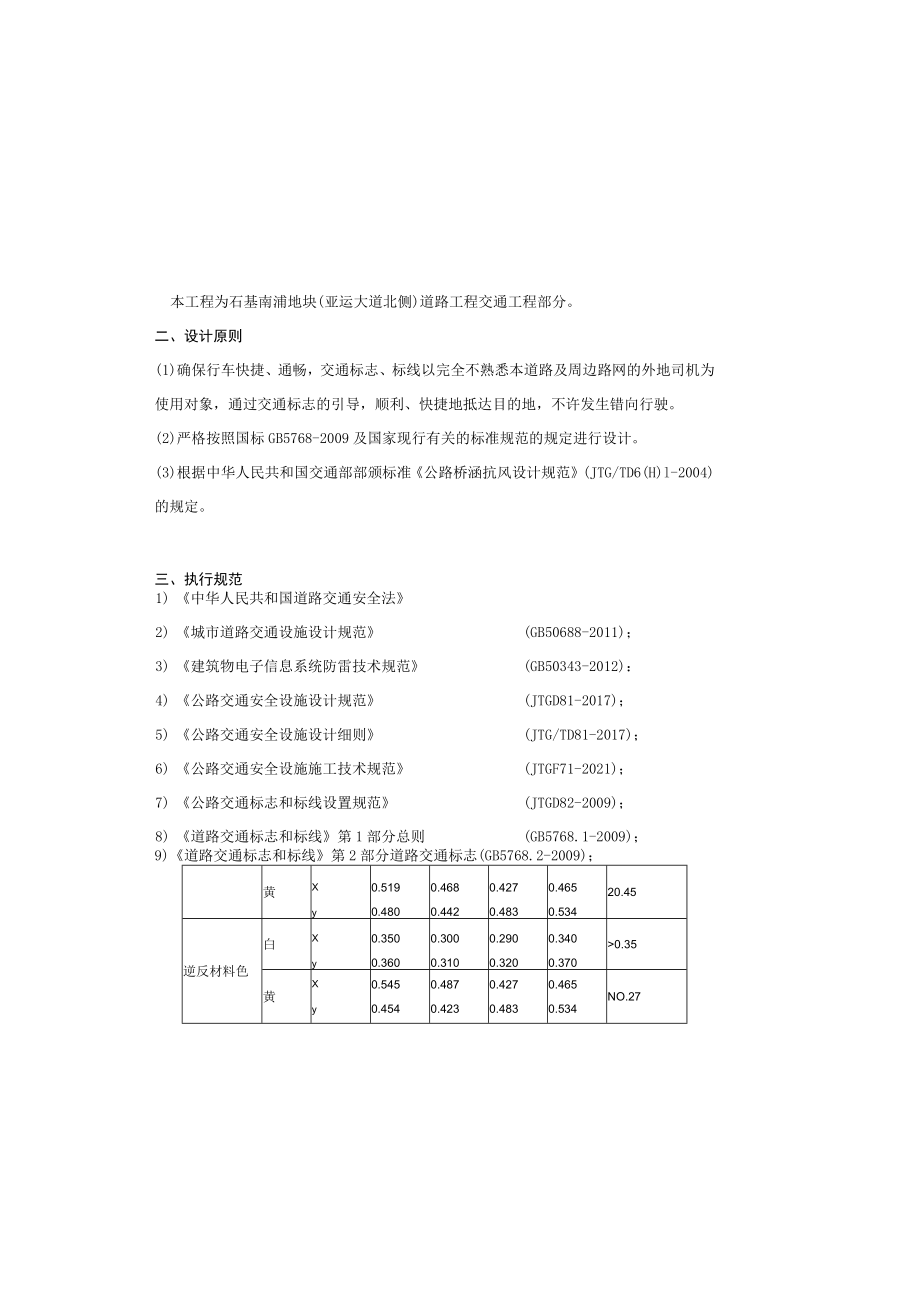

3、侧)道路工程交通工程部分。二、设计原则(1)确保行车快捷、通畅，交通标志、标线以完全不熟悉本道路及周边路网的外地司机为使用对象，通过交通标志的引导，顺利、快捷地抵达目的地，不许发生错向行驶。(2)严格按照国标GB5768-2009及国家现行有关的标准规范的规定进行设计。(3)根据中华人民共和国交通部部颁标准公路桥涵抗风设计规范(JTG/TD6(H)l-2004)的规定。三、执行规范1)中华人民共和国道路交通安全法2)城市道路交通设施设计规范(GB50688-2011)；3)建筑物电子信息系统防雷技术规范(GB50343-2012)：4)公路交通安全设施设计规范(JTGD81-2017)；5)公
4、路交通安全设施设计细则(JTG/TD81-2017)；6)公路交通安全设施施工技术规范(JTGF71-2021)；7)公路交通标志和标线设置规范(JTGD82-2009)；8)道路交通标志和标线第1部分总则(GB5768.1-2009)；9)道路交通标志和标线第2部分道路交通标志(GB5768.2-2009)；黄Xy0.5190.4800.4680.4420.4270.4830.4650.53420.45逆反材料色白Xy0.3500.3600.3000.3100.2900.3200.3400.3700.35黄Xy0.5450.4540.4870.4230.4270.4830.4650.534N
5、O.27抗压强度，Mpa,：212：耐磨性，mg（200转/10Oog后减重）：80（JM-Ioo橡胶砂轮）：耐水性：在水中浸24h无异常现象：耐碱性：在氢氧化钙饱和溶液中浸24h无异常现象；玻璃珠含量，%：1825；（ID流动度,s,:3510；涂层地温抗裂性：-1（TC保持4h,温室放置4h为一个循环，连续做三个循环后应无裂纹；加热稳定性：200C220在搅拌状态下保持4h,应无明显泛黄、焦化、结块等现象：（M）人工加速耐候性：经人工加速耐侯性试验后，试板涂层不产生龟裂、剥落；允许轻微粉化和变色，但应规定的范围。亮度因数变化范围应不大于原样板亮度因数的20%。5）涂料用下涂剂（底油）的品质
6、应符合如下规定：颜色：无色透明或琥珀色液体；固体含量，%,：305；涂布量，gm2,:150-200；干燥时间，min：5;6）玻璃珠的品质应符合如下规定容器中玻璃珠状态：为无色松散球状颗粒之群体，清洁无杂质，不应含有经轻度冲击仍不崩散的结块物；密度：按JT/T446-2001标准6.6规定的方法测试，玻璃珠的密度应为2.445oo9）停止线，白色，线宽30cm,距离人行横道线2m。10）人行横道预告标示，长300cm,宽150cm,颜色为白色，间隔20m。11）其它标线规格和尺寸应满足按国标要求,和按国标要求设置。（2）技术标准1）所有标线均设置反光交通标线，并采用热熔型标线。路面标线涂料的
7、技术要求应符合JT/T280-2004的规定，热熔型涂料的冷膜厚度为2加。2）热熔型涂料中的树脂必须是热塑性的，要求与各物质相熔性好，酸性低，色泽浅，耐热性和耐候性好。热熔涂料添加剂有增塑剂、防沉降剂、抗污染剂和抗紫外线变色剂等。3）热熔型路面标线涂料采用在固态状态下，涂料中含18%25%的玻璃珠，在热熔施工时再在涂膜上撒布玻璃珠的涂料。4）涂料的品质必须符合如下规定：密度，g/cm3：1.82.3；软化点，：90125；涂膜外观涂膜冷凝后应无皱纹、斑点、起泡、裂纹、脱落及表面无发粘现象，涂膜的颜色和外观应与标准板差别不大；不粘胎干燥时间，min：3;色度性能，45/0：涂料（黄色或白色）的色
8、品坐标及亮度因数应符合下表要求，普通材料及逆反射材料的颜色范围应符合JT/T280-2004中图I的规定；普通材料和逆反射材料的各角点色品坐标和亮度因素颜色用角点的（光源：色品坐标来决定可使用的颜色范围标准光源1）65,照明和观测几何条件：45/0）坐标1234亮度因数普通材料色白Xy0.3500.3600.3000.3100.2900.3200.3400.37020.75加热熔剂型涂料还必需加热到180C时才能施工，热熔剂型涂料在釜内加热时，温度应控制在180220C之间，同时进行充分搅拌。一般涂料完全融化后，搅拌510分钟即可进行涂敷，且热熔型涂料涂敷于路面的温度不应低于180,否则会影响
9、涂敷使用寿命。8）涂料的材料应能按GB/T163U-2005中规定的试验方法进行质量检验，并能在管理部门指定的地点进行实地试验，以确定材料能否适合使用。9）标划热熔型涂料标线时一般采用包括涂料预热釜、涂敷车、下涂剂喷涂机和旧线消除机等在内的综合性配套机械，其中涂敷车分手动和机动两种。旧线消除机则一般有加热除旧线盒机械磨耗除旧线两种。10）为尽量减少标线施工时对交通的影响，应安排在夜间施工，并做好交通引导以及安全措施。标线施划后注意保护，不让车辆碾压，开放交通前需修剔不合格的标线，收集散落的玻璃珠，清扫干净，避免玻璃珠导致车辆滑行或行人跌倒现象发生。11）涂料施工时应在施工现场设置好各种安全标记
10、、护栏等防护措施，以免车辆将涂料带出或行车车辙。（4）质量检测验收标准1）标线线段长度：4m标线偏差值为50mm;2m标线偏差值为30mm,抽检10%；2）标线宽度:偏差值为+8mm0mm,抽检10%：3）标线厚度：热熔型标线-0.10mm,+0.50nun,抽检10%：4）标线横向偏位：30mm,抽检10%；5）标线纵向间距：4m标线偏差值为45mm;2m标线偏差值为30mm,抽检10%；6）标线剥落面积：检查总面积的03机7）反光标线逆反射系数：白色标线2150,黄色标线2100。8）标线相关验收标准未尽事宜按道路交通标线GB5768.3-2009和现行相关规范的规定和要求执行。6、其它注
11、意事项（1）标线施工前征询交警意见,并经同意后才可实施。标线实施前应先施工一段标准段,经交警和建设单位同意后才可大面积实施。局部位置交通标线设置经设计和交警同意批准后可作相应调整。路面文字标记施工前应先按1：1比例打样板2.6gcm3:粒径：按JT/T446-2001标准6.4规定的方法观测，玻璃珠粒径应符合其表1的规定；成圆率：按JT/T446-2001标准6.5规定的方法测试，有缺陷的玻璃珠如椭圆形珠、不圆的颗粒、失透的珠、熔融粘连的珠、有气泡的玻璃珠和杂质等的质量应小于玻璃珠总质量的30%,即玻璃珠成圆率不小于70%,其中粒径在850600Pm范围内的玻璃珠的成圆率不应小于60%；外观：
12、把少许玻璃珠样品放在载玻片上，用放大倍数不少于10倍的显微镜或投影仪进行观测检查，玻璃珠应为无色透明的球体，光洁圆整，玻璃珠内无明显气泡或杂质；折射率：按JT/T4462001标准6.7规定的方法测试，折射率21.5；耐水性：按JT/T446-2001标准6.8规定的方法测试，玻璃珠表面不应呈现发雾现象;中和所用的0.0ImOI/L盐酸应在IOmL以下；磁性颗粒含量：按JT/T446-2001标准6.9规定的方法测试，玻璃珠中磁性颗粒的含量不得大于0.l%0（3）施工技术要求1）标线涂膜冷却后应无皱纹、斑点、起泡、裂纹、脱落及表面无发粘现象，涂膜的颜色和外观应与标准样板差别不大，经12个月试验
13、，涂膜的起皱、斑点、皱纹、脱落及变色等都不应大于标准样板。2）设置标线的路面表面应是清洁干燥、无松散颗粒、灰尘、沥青或油腻堆积，或其他有害物质，雨后路面要经过长时间的充分干燥方可施工。3）在水泥路面施加标线需要预涂底油，先喷涂热塑底油下涂剂，按试验决定的间隔时间涂敷涂料，以提高其粘结力，如果路面凹凸严重，深凹中的下涂剂不容易干燥，可考虑喷涂两次。4）路面各种标线的形状、尺寸和规格应符合GB5768-2009规定。5）所有标线应具有光洁、均匀及精巧外观。6）施工有缺陷、尺寸不正确或位置错误的表现均应清除，路面应修补，材料应更换。7）加热熔剂型涂料在施工时，对开桶后的涂料应进行充分搅拌方能使用；且
14、3）标志上使用英文,地名用汉语拼音，第一个字母大写，其余小写;专用名词英文,第一个字母大写,其余小写,根据需要也可全部大写。4）指路标志的阿拉伯数字和其他文字的高度应根据汉字高度确定，汉字和其它文字的高度的关系应满足下表要求：汉字与其它文字高度的关系其它文字与汉字高度（h）的关系英文、拼音字母、拉丁字母或少数民族文字I大小写l3h-l2h字高h阿拉伯数字字宽l2h45h笔划粗l6h-l5h5）指路标志的汉字或其他文字的间隔文字的间Ri行距满足下表规定：卜行距等的规定文字设置与汉字高度（h）的关系字间距l10h以上笔划粗l14h-l10h字行距l5h-l3h距离标志板边缘最小距离25h出于指路文字排版和外观效果的需要,主车道和沿线相交主要干道十字交叉和T字交叉路口指路标志版面采用5.0m2.4m标志板规格。标志板文字除所在道路指示字高采用25cm和方向指示汉字字高25cm外,其余汉字均字高h=40cm,字宽=h。阿拉伯数字和其它文字字高15cm,字宽=0.8ho（4）标志构件制作技术要求1）标志底板标志板采用铝合金板制作，其厚度要求为：警告标志板、禁令标志板、指示标志板均为2mm,中、小型指路标志板为2.5mm,大型指路标志板为3.5mm。，采用综合性能等于或优于牌号5A02的铝合金板，其板材牌号
