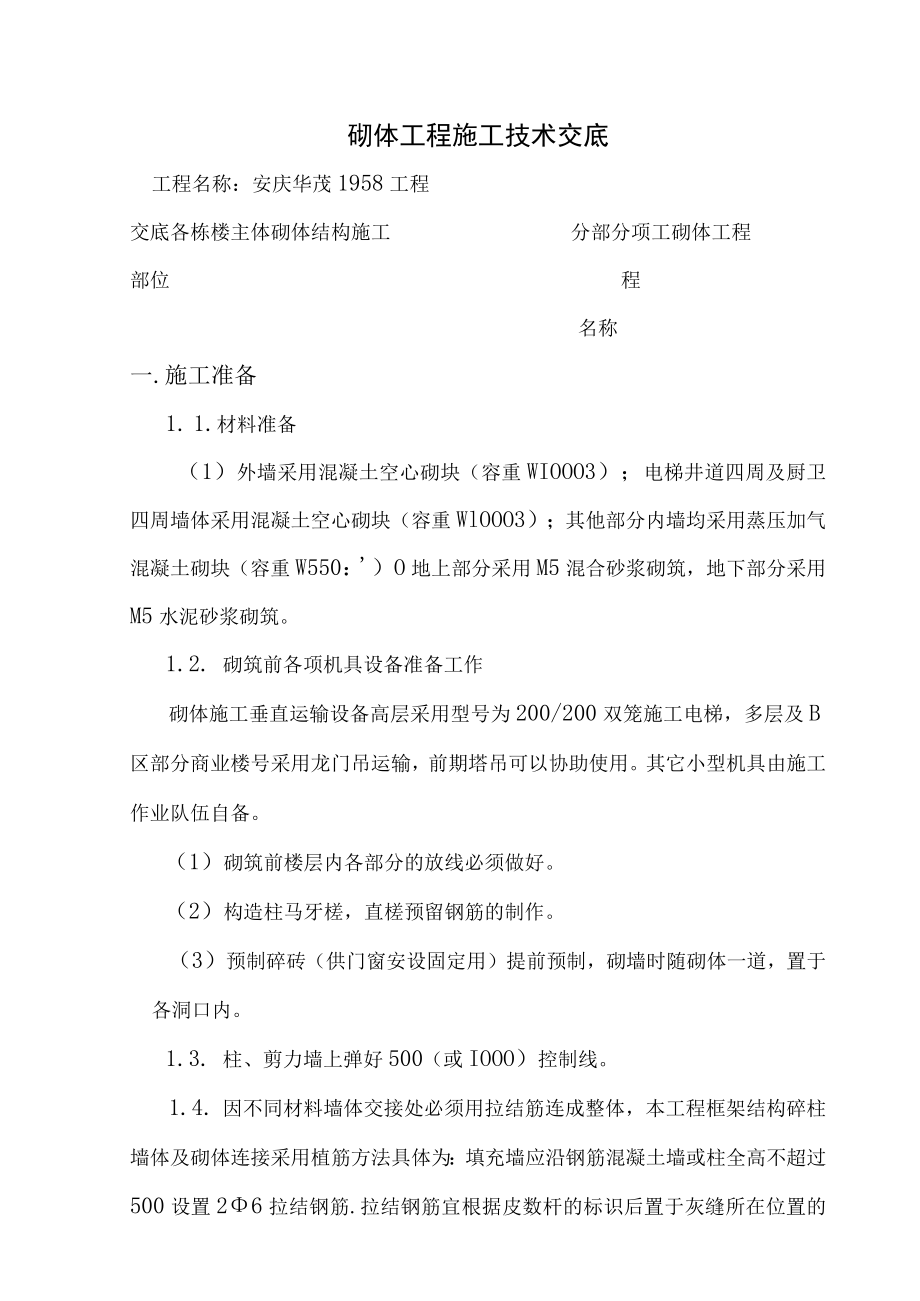

1、砌体工程施工技术交底工程名称:安庆华茂1958工程交底各栋楼主体砌体结构施工分部分项工砌体工程部位程名称一.施工准备1. 1.材料准备(1)外墙采用混凝土空心砌块(容重WIOOO3);电梯井道四周及厨卫四周墙体采用混凝土空心砌块(容重WlOOO3);其他部分内墙均采用蒸压加气混凝土砌块(容重W550:)O地上部分采用M5混合砂浆砌筑,地下部分采用M5水泥砂浆砌筑。1.2. 砌筑前各项机具设备准备工作砌体施工垂直运输设备高层采用型号为200/200双笼施工电梯,多层及B区部分商业楼号采用龙门吊运输,前期塔吊可以协助使用。其它小型机具由施工作业队伍自备。(1)砌筑前楼层内各部分的放线必须做好。(2

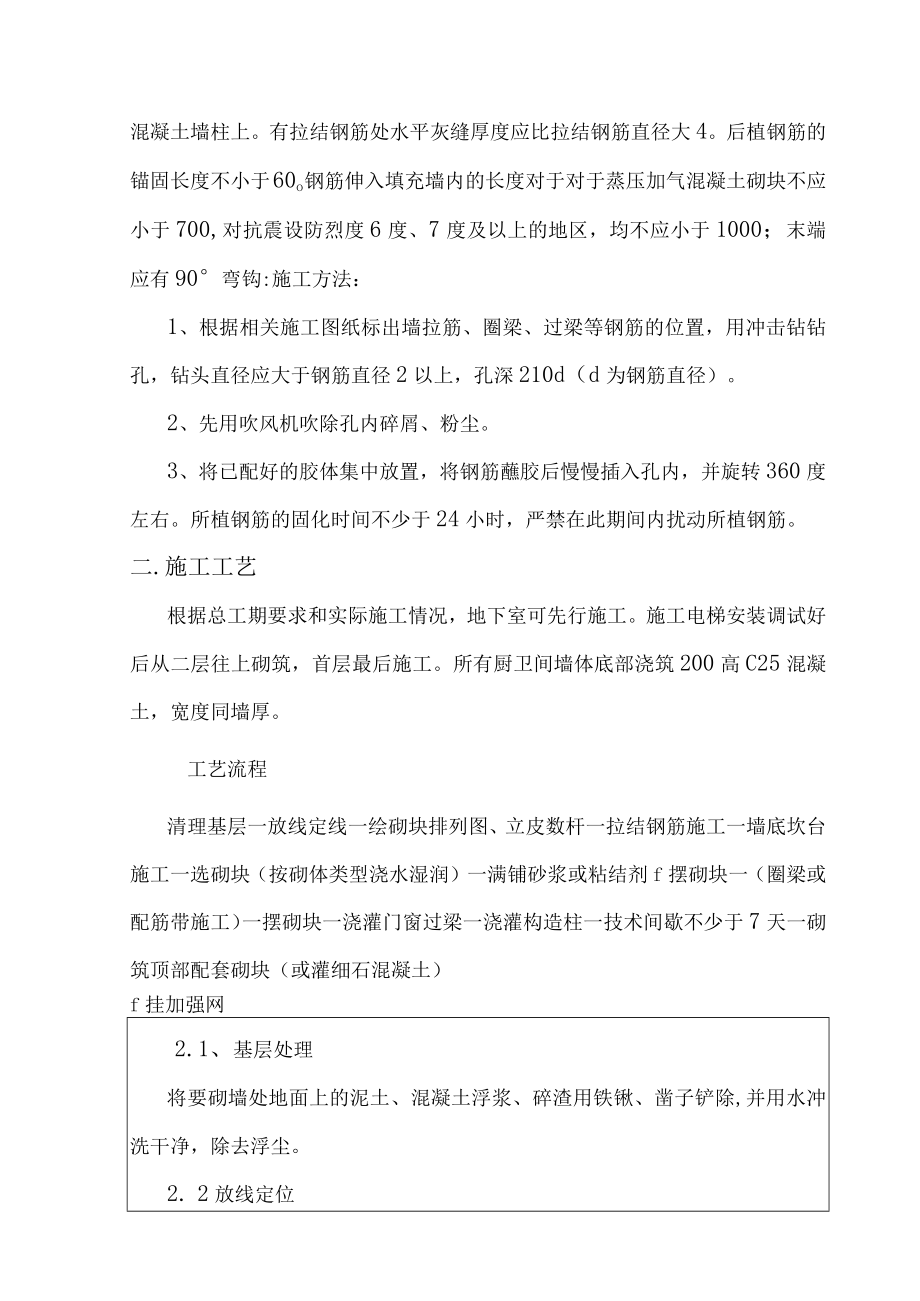

2、)构造柱马牙槎,直槎预留钢筋的制作。(3)预制碎砖(供门窗安设固定用)提前预制,砌墙时随砌体一道,置于各洞口内。1.3. 柱、剪力墙上弹好500(或IOOO)控制线。1.4. 因不同材料墙体交接处必须用拉结筋连成整体,本工程框架结构碎柱墙体及砌体连接采用植筋方法具体为:填充墙应沿钢筋混凝土墙或柱全高不超过500设置26拉结钢筋.拉结钢筋宜根据皮数杆的标识后置于灰缝所在位置的混凝土墙柱上。有拉结钢筋处水平灰缝厚度应比拉结钢筋直径大4。后植钢筋的锚固长度不小于60o钢筋伸入填充墙内的长度对于对于蒸压加气混凝土砌块不应小于700,对抗震设防烈度6度、7度及以上的地区,均不应小于1000;末端应有90

3、弯钩:施工方法:1、根据相关施工图纸标出墙拉筋、圈梁、过梁等钢筋的位置,用冲击钻钻孔,钻头直径应大于钢筋直径2以上,孔深210d(d为钢筋直径)。2、先用吹风机吹除孔内碎屑、粉尘。3、将已配好的胶体集中放置,将钢筋蘸胶后慢慢插入孔内,并旋转360度左右。所植钢筋的固化时间不少于24小时,严禁在此期间内扰动所植钢筋。二.施工工艺根据总工期要求和实际施工情况,地下室可先行施工。施工电梯安装调试好后从二层往上砌筑,首层最后施工。所有厨卫间墙体底部浇筑200高C25混凝土,宽度同墙厚。工艺流程清理基层一放线定线一绘砌块排列图、立皮数杆一拉结钢筋施工一墙底坎台施工一选砌块(按砌体类型浇水湿润)一满铺砂浆

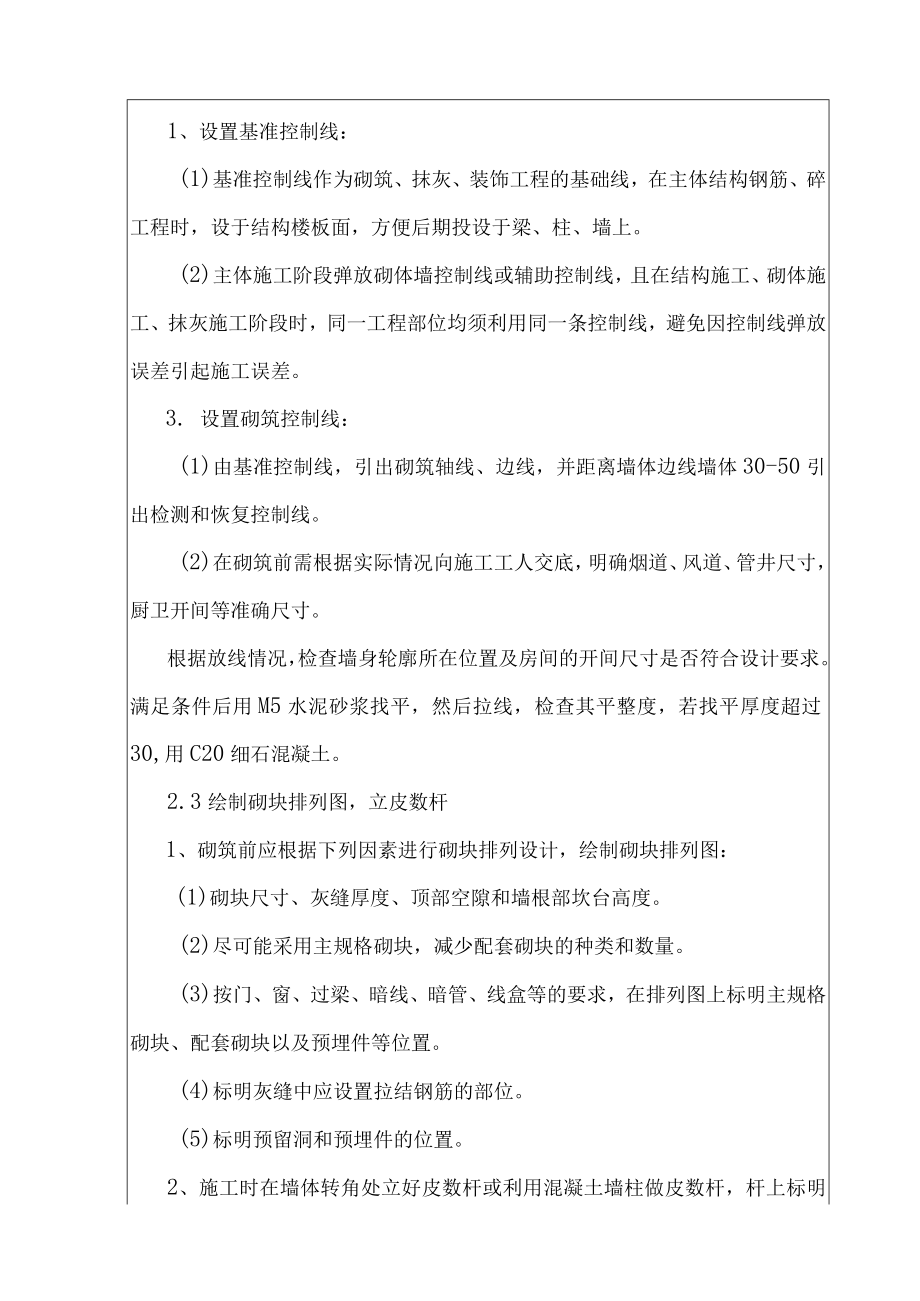

4、或粘结剂f摆砌块一(圈梁或配筋带施工)一摆砌块一浇灌门窗过梁一浇灌构造柱一技术间歇不少于7天一砌筑顶部配套砌块(或灌细石混凝土)f挂加强网2.1、 基层处理将要砌墙处地面上的泥土、混凝土浮浆、碎渣用铁锹、凿子铲除,并用水冲洗干净,除去浮尘。2. 2放线定位1、设置基准控制线:(1)基准控制线作为砌筑、抹灰、装饰工程的基础线,在主体结构钢筋、碎工程时,设于结构楼板面,方便后期投设于梁、柱、墙上。(2)主体施工阶段弹放砌体墙控制线或辅助控制线,且在结构施工、砌体施工、抹灰施工阶段时,同一工程部位均须利用同一条控制线,避免因控制线弹放误差引起施工误差。3. 设置砌筑控制线:(1)由基准控制线,引出砌

5、筑轴线、边线,并距离墙体边线墙体30-50引出检测和恢复控制线。(2)在砌筑前需根据实际情况向施工工人交底,明确烟道、风道、管井尺寸,厨卫开间等准确尺寸。根据放线情况,检查墙身轮廓所在位置及房间的开间尺寸是否符合设计要求。满足条件后用M5水泥砂浆找平,然后拉线,检查其平整度,若找平厚度超过30,用C20细石混凝土。2.3绘制砌块排列图,立皮数杆1、砌筑前应根据下列因素进行砌块排列设计,绘制砌块排列图:(1)砌块尺寸、灰缝厚度、顶部空隙和墙根部坎台高度。(2)尽可能采用主规格砌块,减少配套砌块的种类和数量。(3)按门、窗、过梁、暗线、暗管、线盒等的要求,在排列图上标明主规格砌块、配套砌块以及预埋

6、件等位置。(4)标明灰缝中应设置拉结钢筋的部位。(5)标明预留洞和预埋件的位置。2、施工时在墙体转角处立好皮数杆或利用混凝土墙柱做皮数杆,杆上标明块层、灰缝、窗台板、门窗洞口、过梁、圈梁等的高度及位置,并应随时检查其准确性。3、砌块排列:要求整齐且有规律性,避免通缝,应以大规格砌块为主砌块,使其占砌块总数的70%以上。辅助砌块最小长度不应小于IOOo砌块排列应上下错缝,搭接长度不宜小于被搭接砌块长度l3o2.4砌筑施工方法及操作要点1、拌制砂浆砂浆采用机械拌合,手推车上料,磅秤计量。材料运输主要采用施工电梯作垂直运输,人工手推车作水平运输。根据试验提供的砂浆配合比进行配料称量,水泥配料精确度控

7、制在2%以内。砂浆应采用机械拌合,投料顺序应先投砂、水泥、掺合料后加水。拌和时间自投料完毕算起,不得少于2。对掺加粉煤灰和外加剂的砂浆,不得小于3,砂浆砌筑过程中,要求使用人工定制或成品储灰器盛放,以节约材料及安全文明的施工。在冬季施工室外温度低于5C。时砌筑砂浆要按技术交底要求添加抗冻剂,采取相应措施。2、组砌方法(1)砌筑应上下错缝,内外搭砌,灰缝平直,砂浆饱满。填充墙砌筑时应错缝搭砌,蒸压加气混凝土砌块搭接长度不应小于砌块长度的1/3,空心病搭接长度不应小于90,竖向通缝不应大于2皮。(2)混凝土空心砌块水平灰缝厚度和竖向灰缝宽度一般为10,但不应小于8,也不应大于12。加气块的水平灰缝

8、为15,竖向缝宽为20o(3)所有砌体砌筑完成后应进行勾缝,保证灰缝饱满,砌体表面美观。3、加气混凝土墙体根部处理用蒸压加气混凝土砌块砌筑时,墙底部应砌水泥实心砖或灰砂成,其高度不小于200。4、顶砖斜砌a.顶砌:加气混凝土砌体或混凝土空心砌块填充墙砌至接近梁、板时,应留150-200,待填充墙砌筑完并应至少间隔7天后,再将其用标准砖斜砌挤紧。顶砌应对称向两边倒,且端部和中部采用三角形混凝土预制块。b.塞缝:蒸压加气混凝土砌体顶部及梁板之间预留30-50空隙,分两次嵌填密实;嵌缝前清除浮灰,第一次用C20细石微膨胀混凝土填塞,两侧留出20,待碎初凝后,再用水泥砂浆嵌缝压实。塞缝开始时间应在下部

9、墙体砌筑完成至少7天后进行。5、接槎砌体的转角和纵横墙交界处应同时砌筑。因特殊原因不能同时砌筑及其他需留置的临时间断处,施工缝应留成斜槎,斜槎水平投影不应小于砌体高度2/3。如留槎确有困难时,必须沿高度每600内设置2A6拉结钢筋,砌体接搓时,应将接搓处表面清理干净,浇水湿润,并填实砂浆,保持灰缝平直。加气砌块填充墙及柱和承重墙交接处应沿墙高每隔设置26拉接筋,伸入填充墙内不得小于500o加气混凝土砌块T形加气混凝土砌块转角砌法砌法6、砌筑施工通用工艺要点在门窗洞两侧预埋固定块(C20混凝土块),以便固定门窗框(或副框)。固定块宽度同墙厚,高度应及砌块同高(200),长度不小于200,最上部(

10、或最下部)的固定块中心距洞口上下边的距离为180,其余部位的中心距不大于600,且均匀分布。按设计图纸建筑说明要求:门垛或窗间墙宽度小于360时必须采用钢筋碎浇筑(配筋见结施)。当门窗洞口上至梁底距离小于200时,门窗过梁应及结构梁整体浇筑。卫生间墙体、露台、飘板根部墙体设置200高碎反坎,反坎的宽度同墙体的宽度,且不低于周边可能积水的地面完成面标高。位于厨房部位的烟道周边应设置C20混凝土反坎,宽度260,高度N150,且不低于周边地面完成面标高。用蒸压加气混凝土砌块砌筑时,墙底部应砌水泥实心砖或灰砂砖,其高度不小于200。其他要点:(1)砌块砌筑采用先铺砂浆后压砖校正的方式进行,根据灰缝厚

11、度要求用灰铲将砂浆铺开,铺灰长度符合要求规定。然后将砌块对准砌筑线平稳搁置,进行挤压、用木锤或橡皮锤锤打直至及砂浆紧密结合为止,要求在砌筑过程中砌筑一块、校正一块,尽量减少返工次数。(2)当砌筑时遇到非整块加气混凝土砌块时,必须使用手提电锯和板锯切割所需尺寸砌块。严禁用斧子、瓦刀等任意劈砍。(3)水平灰缝的砂浆应饱满,水平灰缝的砂浆饱满度不得低于80%,混凝土小型空心砌块的灰缝厚度应为812。加气混凝土砌块水平灰缝不宜大于15,竖直灰缝不宜大于20o灰缝应横平竖直,垂直灰缝宜用内外夹板灌缝不得出现透明缝、瞎缝或假缝。(4)每层砖都要拉线看平,使水平缝均匀一致、平直通顺。宜采用外手挂线,可以照顾

12、砖墙两面平整,从而控制抹灰厚度。灰缝应随砌筑随勾缝,每砌一皮砌块,就位校正后,用砂浆灌垂直缝,随后进行灰缝的勒缝,深度为35。(5)为防止由于加气混凝土砌块及砂浆灰缝变形下沉产生裂缝,所有非承重砌体应分次砌筑,每次砌筑高度不应超过L5m,应待前次砌筑砂浆终凝后,再继续砌筑;日砌筑高度不宜大于L8m。顶部预留150-20高的填充位置,填充部位应在下部墙体砌筑后至少等待7天,待砂浆灰缝稳定后采用灰砂砖正反相向按60角斜砌挤紧来进行填充,要求上下灰缝要密实、厚度一致,封堵严实。(6)砌块墙体的转角处和交接处应同时砌筑,严禁无可靠措施的内外墙分砌施工;对不能同时砌筑而且必须留置的临时间断处应砌成斜槎,

13、斜槎水平投影长度不得小于高度的23o如须留直槎时必须放置A6拉结筋长为1m。如须留人行通道时洞口上方安放过梁,每边伸入墙体长度不少于240o临时间断处补砌时应将接槎处灰浆及杂物清理干净,浇水湿润,并用砂浆填实保持灰缝顺直。(7)通风管井在砌筑时,井道内壁要随砌随抹灰、压光。(8)凡有穿过加气混凝土砌块墙体的管道,应预先留设。管线从墙体上穿过时应先弹线定位后用切割机开槽,槽口成形后要求顺直,开槽后垃圾及时清除。(9)砌筑外墙时,尽量不留或少留脚手眼,墙中如预留脚手眼,不得用干穆填塞,应在抹灰前安排专人从外面用C20膨胀细石混凝土填实,以防留下墙体渗漏隐患。(10)堵塞孔洞时,应用经切锯而成的异型

14、砌块和混凝土修补填堵,不得用其它材料填塞。7.应注意的质量问题及相应的措施(1)墙面不平:一砖半墙必须双面挂线,一砖墙反手挂线;舌头灰要随砌随刮平。(2)水平灰缝不平:盘角时灰缝要掌握均匀,每层砖都要及皮数杆对平,通线要绷紧穿平。砌筑时要左右照顾,避免接槎处接的高低不平。(3)皮数杆不平:抄平放线时,要细致认真;钉皮数杆的木桩要牢固,防止碰撞松动。皮数杆立完后,要复验,确保皮数杆标高一致。(4)埋入砌体中的拉结筋位置不准;应随时注意正在砌的皮数,保证按皮数杆标明的位置放拉结筋,其外露部分在施工中不得任意弯折;并保证其长度符合设计要求。留槎不符合要求;砌体的转角和交接处应同时砌筑,否则应砌成斜槎

15、。7、构造柱、圈梁、过梁、窗台板等施工根据设计图纸中明确构造柱的位置进行设置,图纸中未明确的做法为:当砌体填充墙的墙段长度超过层高2倍时或墙段长度超过5m,在墙内设混凝土构造柱。墙及构造柱沿墙高500设置26拉结筋,没道伸入墙内不少于1米。砖墙应砌成大马牙槎,每一大马牙槎高度方向的尺寸不宜超过300,大马牙槎应先退后进退相差60,上下顺直,残留砂浆清理干净.构造柱断面为墙厚X200,即200200350X200或300X200,其中200200构造柱配筋为主筋4B12,箍筋小6100/200;350200或300X2000构造柱配筋为主筋4B14+2B12,箍筋8002000加密区为楼面及顶棚

16、上下500。砌体在构造柱部位应留成马牙槎,上下皮错开马牙槎宽度为60,从构造柱下部钢筋应及楼板面插筋绑扎牢靠,构造柱上部钢筋及板顶所植钢筋绑扎牢靠。砖体及构造柱的连接处宜砌成马牙槎。马牙槎高度520,槎口深度N150,自底向上,先退后进。构造柱的支模及浇筑:构造柱应浇捣密实。加气混凝土砌块墙体,构造柱及墙体连接处的砌体砌成直槎,并采用拉结筋及砌体连接。采用对拉螺栓固定模板,螺栓应从构造柱内部穿过,不得在砌块上凿孔。不得采用穿铁丝的方式固定模板。根部按先退后进的原则留置,间隔一皮加气混凝土砌块的高度错槎。圈梁:当填充墙的墙高超过3米时,在墙高中部设置一道圈梁。电梯间四周在门洞顶位置设置圈梁。当电梯间
