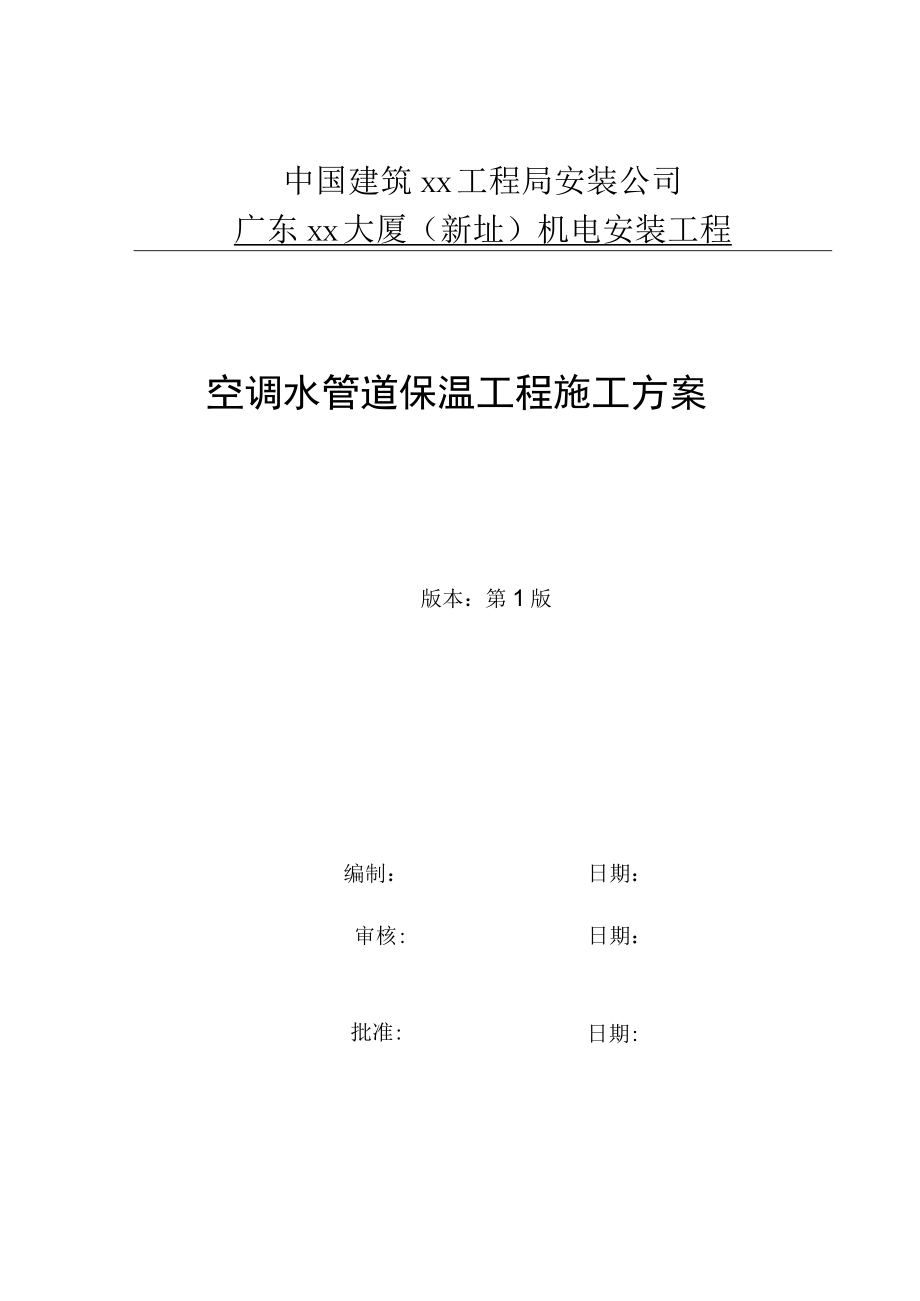

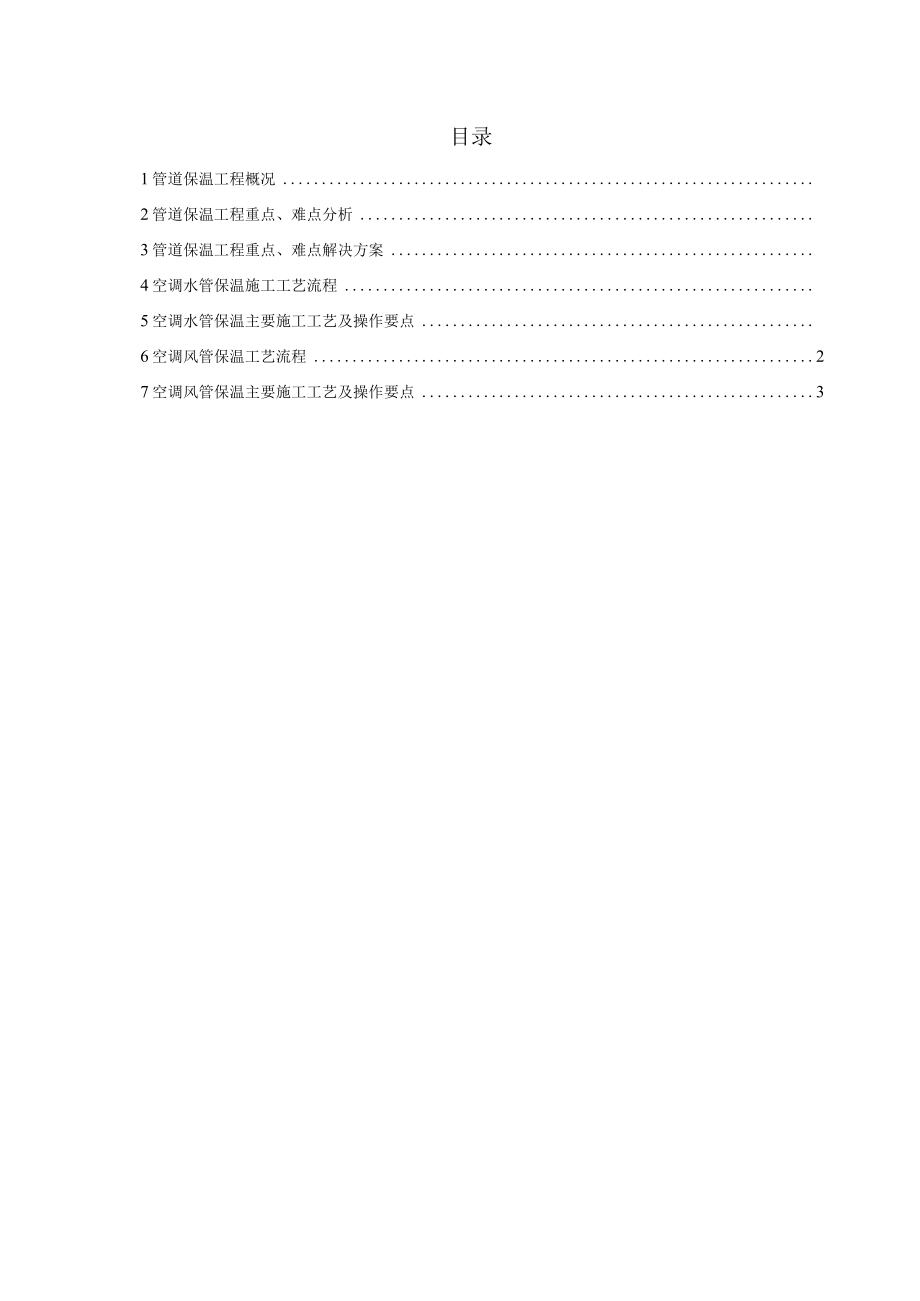

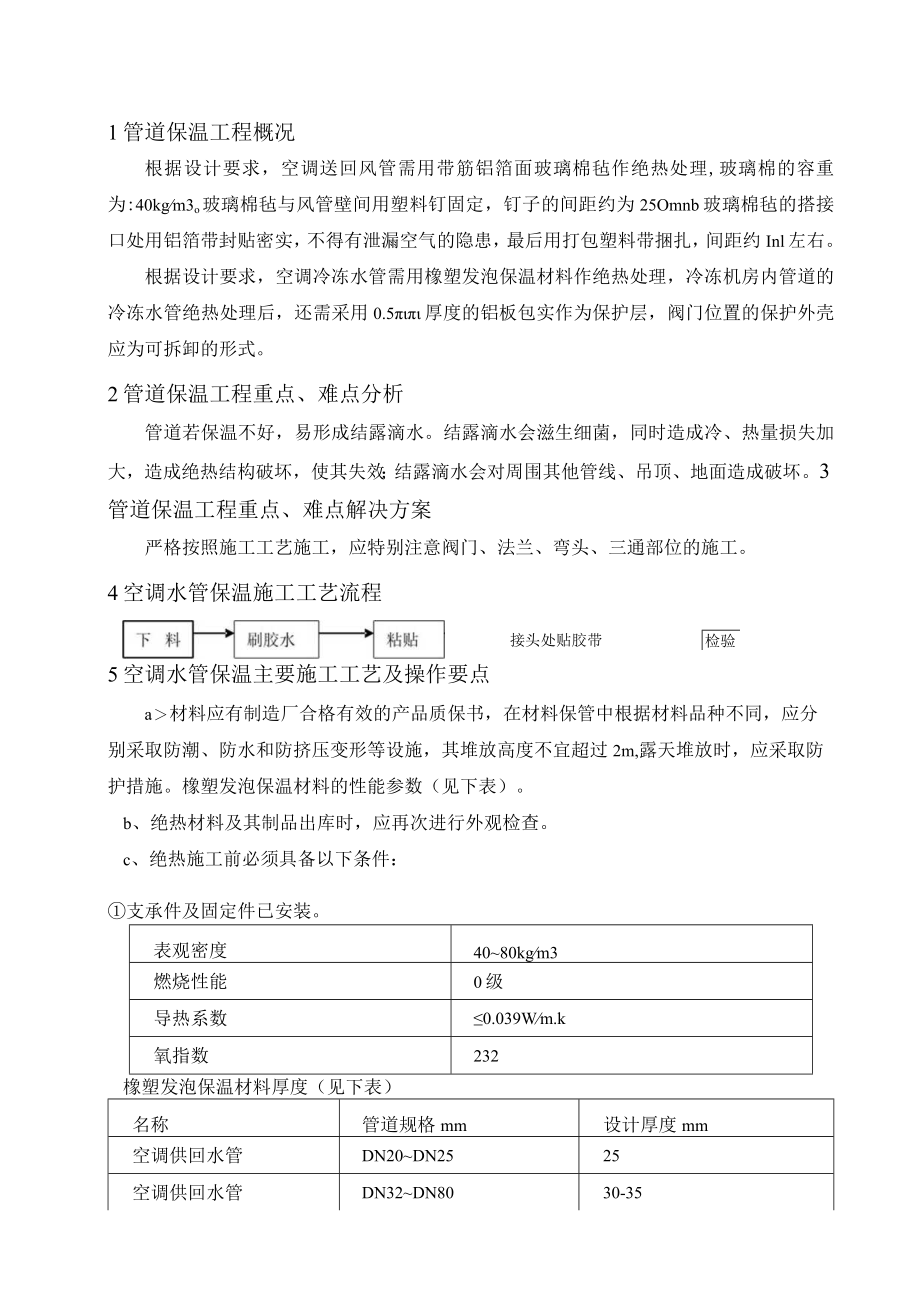

1、中国建筑XX工程局安装公司广东XX大厦（新址）机电安装工程空调水管道保温工程施工方案版本：第1版编制：日期：审核:日期：批准:日期:目录1管道保温工程概况2管道保温工程重点、难点分析3管道保温工程重点、难点解决方案4空调水管保温施工工艺流程5空调水管保温主要施工工艺及操作要点6空调风管保温工艺流程27空调风管保温主要施工工艺及操作要点31管道保温工程概况根据设计要求，空调送回风管需用带筋铝箔面玻璃棉毡作绝热处理,玻璃棉的容重为:40kgm3o玻璃棉毡与风管壁间用塑料钉固定，钉子的间距约为25Omnb玻璃棉毡的搭接口处用铝箔带封贴密实，不得有泄漏空气的隐患，最后用打包塑料带捆扎，间距约Inl左右
2、。根据设计要求，空调冷冻水管需用橡塑发泡保温材料作绝热处理，冷冻机房内管道的冷冻水管绝热处理后，还需采用0.5厚度的铝板包实作为保护层，阀门位置的保护外壳应为可拆卸的形式。2管道保温工程重点、难点分析管道若保温不好，易形成结露滴水。结露滴水会滋生细菌，同时造成冷、热量损失加大，造成绝热结构破坏，使其失效；结露滴水会对周围其他管线、吊顶、地面造成破坏。3管道保温工程重点、难点解决方案严格按照施工工艺施工，应特别注意阀门、法兰、弯头、三通部位的施工。4空调水管保温施工工艺流程接头处贴胶带检验5空调水管保温主要施工工艺及操作要点a材料应有制造厂合格有效的产品质保书，在材料保管中根据材料品种不同，应分
3、别采取防潮、防水和防挤压变形等设施，其堆放高度不宜超过2m,露天堆放时，应采取防护措施。橡塑发泡保温材料的性能参数（见下表）。b、绝热材料及其制品出库时，应再次进行外观检查。c、绝热施工前必须具备以下条件：支承件及固定件已安装。表观密度4080kgm3燃烧性能0级导热系数0.039Wm.k氧指数232橡塑发泡保温材料厚度（见下表）名称管道规格mm设计厚度mm空调供回水管DN20DN2525空调供回水管DN32DN8030-35空调供回水管DN100-DN30050空调供回水管DN35060空调冷凝水管全部25设备、管道的支吊架及仪表接管等附件均已安装完毕。被绝热设备、管道表面的油污、铁锈已清除
4、。在雨天或寒冷季节施工，室外绝热工程应采取防雨和防冻措施。空调水管水压试验合格。d、水平管道的纵向接缝应错开，外层的水平接缝应设在侧下方，管道端部或盲板的部位敷设绝热层，并应密封。e、管道均应单独进行保温，管道阀门、过滤器及法兰部位的绝热应能单独拆卸。f、施工后的绝热层不得覆盖设备铭牌，可将铭牌周围的绝热层切割成喇叭形开口，开口处应密封、规整。g、橡塑管保温时将开口处及端部两面满涂专用胶水，待10-20分钟不粘手时再进行保温，挤压粘接，使接缝处完全粘接一体，不得有张缝现象，后用专用胶带粘贴。h、托架、吊架、三通等处，施工时橡塑管要加工与管道配件吻合，加工的橡塑管接缝处及端部用专用胶水满涂，进行
5、粘接，接缝处不得有空隙、空鼓、脱落现象。i、阀门保温：阀门保温可用板材依照阀门外形分两层进行保温。先将阀杆包成圆柱体，再将阀体用条形保温带填充粘贴成比较整齐的圆柱体，然后依照三通的保温方法进行外层施工。6空调风管保温工艺流程7空调风管保温主要施工工艺及操作要点a、根据设计，离心玻璃棉材料保温厚度（见下表）。风管敷设地点非空调空间空调室内厚度mm5030b、风管保温及空调水管保温均采用离心玻璃棉。材料进场时需有材料的检测报告、合格证等资料，并经现场甲方及监理验收通过方可投入使用。c、清理风管表面污垢后再粘贴保温钉，保温钉固定时应符合下列规定：d、保温钉与风管粘接采用801强力胶（或能粘接金属的强
6、力胶），待胶固化强度达到后方可施工（一般超过12小时）。e保温钉与风管/部件及设备表面粘接牢固，不得有脱落。f、矩形风管及设备保温钉应均布，其数量底面不应少于每平方米16个，侧面不应少于是10个，顶面不应少于6个，首行保温钉距离风管或保温材料边沿的距离应少于是120mmOg、保温钉的长度应能满足压紧绝热层及固定压片的要求，固定压片应松紧适度，均匀压紧。h、下料要准确，切割面要平齐，裁料时要使水平、垂直面搭接处以短面两头顶在大面上（见下图）ri、风管法兰处（凸形）采用同材质、同厚度、同密度、宽度为150mm的板材绝热，铝箔胶带贴缝，板材端部采用宽度为80Inm的铝箔胶带粘贴封闭。j、法兰接头处保温的处理：见图，不规则的小间隙用边角余料填满。螺栓长度20(a)法兰保温方法(b)风阀保温方法k、绝热管道经穿墙/穿楼板部位应将塞实/封严，不得有漏保温现象。1、绝热材料及专用胶水、铝箔胶带，应符合环保要求，在施工过程中施工人员应配备相应的劳动保护用品，裁割下来的废料不得焚烧，应集中处理。m、绝热材料纵向接缝不宜设在风管底面，棉板要放齐放正，棉板与棉板之间靠紧，固定压片,接缝处采用宽度为50mm的铝箔胶带粘贴,风管的四角棉板端部采用宽度为80mm的铝箔胶带粘贴封闭。(8)成品保护a已保温好的风管、水管应注意防潮。b、已保温好的风管、水管严禁站人。c、已保温好的风管、水管严禁受外力敲打。
