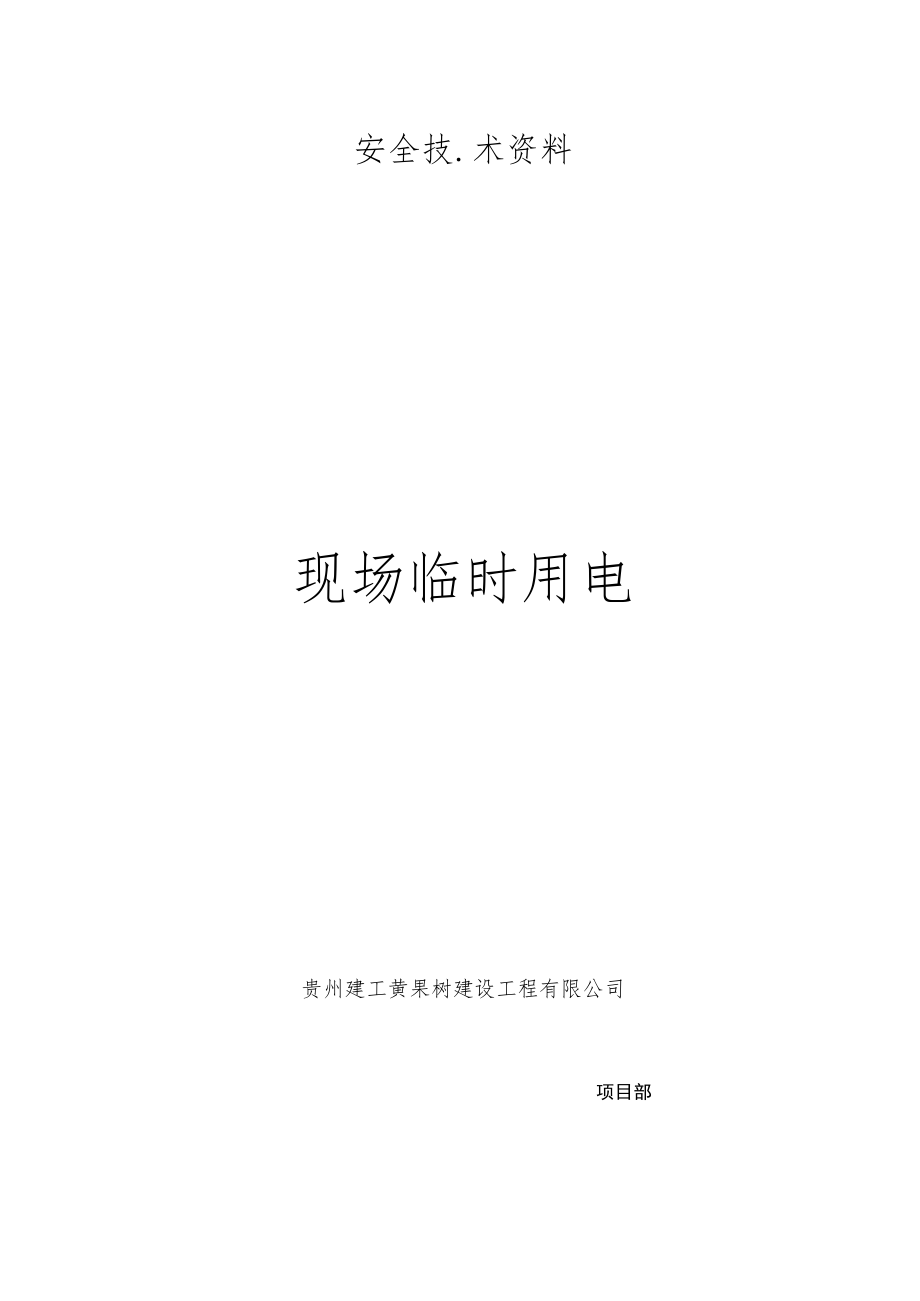

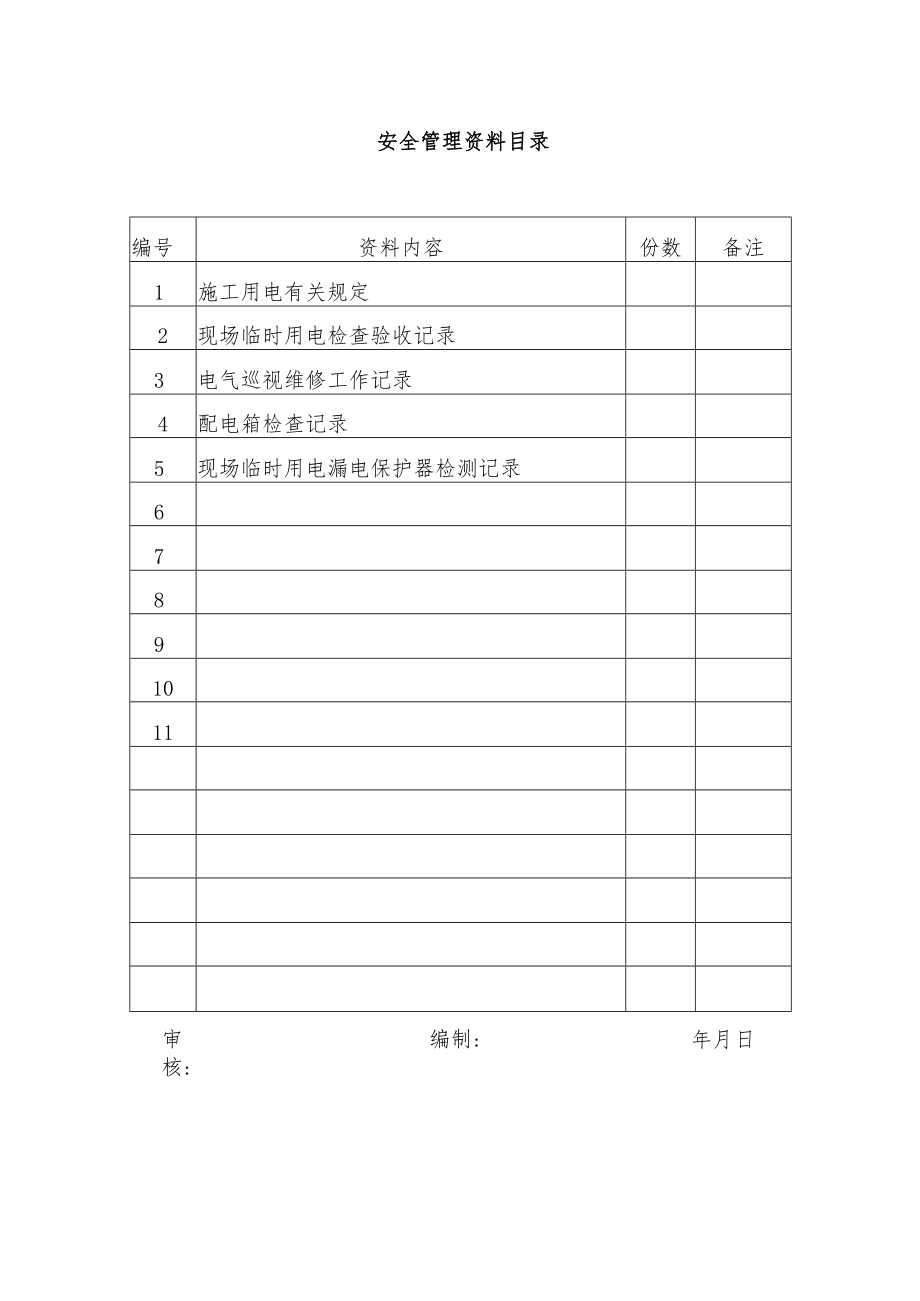

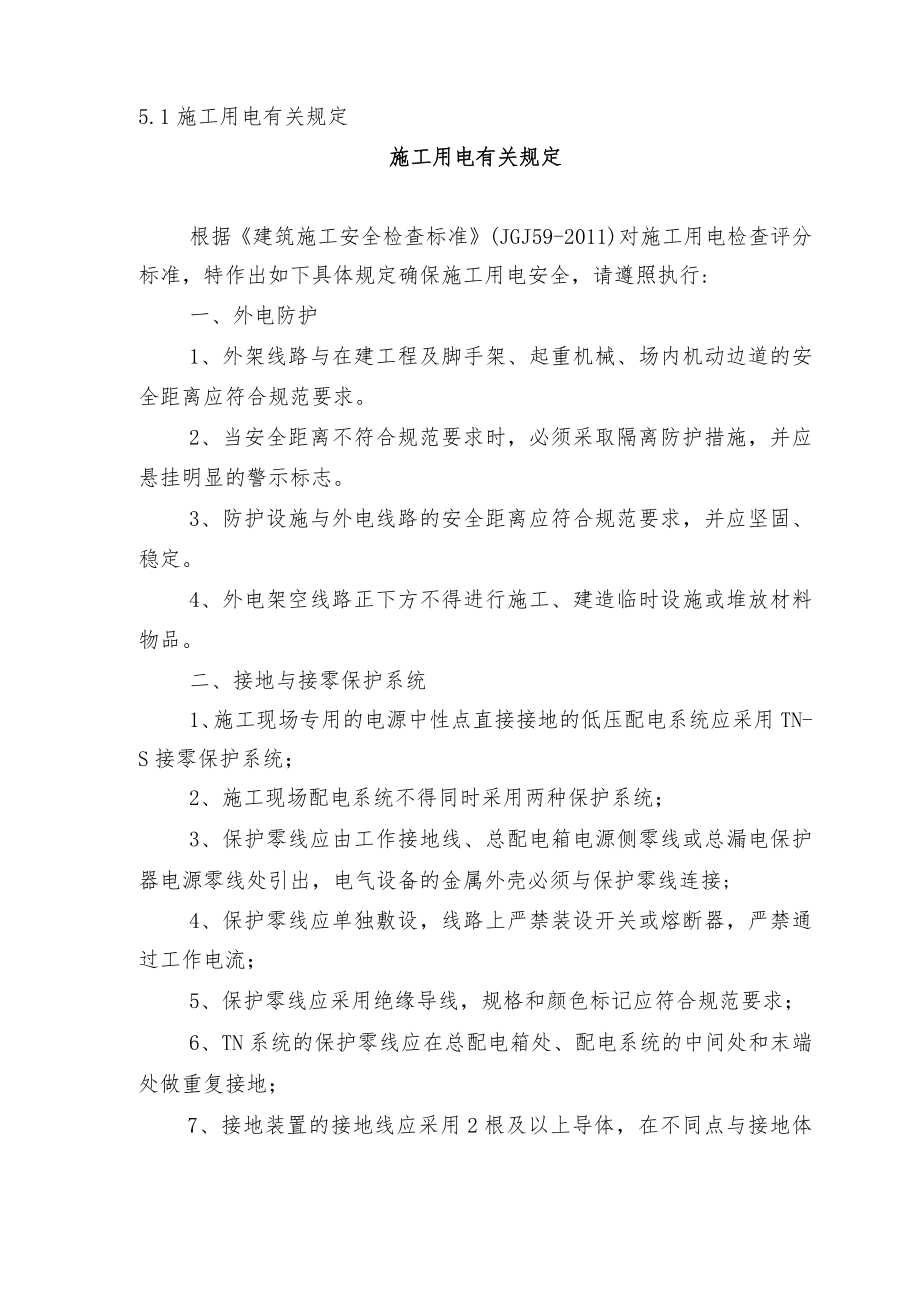

1、安全技.术资料现场临时用电贵州建工黄果树建设工程有限公司项目部安全管理资料目录编号资料内容份数备注1施工用电有关规定2现场临时用电检查验收记录3电气巡视维修工作记录4配电箱检查记录5现场临时用电漏电保护器检测记录67891011审核:编制:年月日5.1施工用电有关规定施工用电有关规定根据建筑施工安全检查标准(JGJ59-2011)对施工用电检查评分标准，特作出如下具体规定确保施工用电安全，请遵照执行:一、外电防护1、外架线路与在建工程及脚手架、起重机械、场内机动边道的安全距离应符合规范要求。2、当安全距离不符合规范要求时，必须采取隔离防护措施，并应悬挂明显的警示标志。3、防护设施与外电线路的安
2、全距离应符合规范要求，并应坚固、稳定。4、外电架空线路正下方不得进行施工、建造临时设施或堆放材料物品。二、接地与接零保护系统1、施工现场专用的电源中性点直接接地的低压配电系统应采用TN-S接零保护系统；2、施工现场配电系统不得同时采用两种保护系统；3、保护零线应由工作接地线、总配电箱电源侧零线或总漏电保护器电源零线处引出，电气设备的金属外壳必须与保护零线连接;4、保护零线应单独敷设，线路上严禁装设开关或熔断器，严禁通过工作电流；5、保护零线应采用绝缘导线，规格和颜色标记应符合规范要求；6、TN系统的保护零线应在总配电箱处、配电系统的中间处和末端处做重复接地；7、接地装置的接地线应采用2根及以上
3、导体，在不同点与接地体做电气连接。接地体应采用角钢、钢管或光面圆钢；8、工作接地电阻不得大于4Q,重复接地电阻不得大于10Q；9、施工现场起重机、物料提升机、施工升降机、脚手架应按规范要求采取防雷措施，防雷装置的冲击接地电阻值不得大于30;10、做防雷接地机械上的电气设备，保护零线必须同时做重复接地。三、配电线路L线路及接头应保证机械强度和绝缘强度；2、线路应设短路、过载保护，导线截面应满足线路负荷电流;3、线路的设施、材料及相序排列、档距、与邻近线路或固定物的距离应符合规范要求；4、电缆应采用架空或埋地敷设并应符合规范要求，严禁沿地面明设或沿脚手架、树木等敷设；5、电缆中必须包含全部工作芯线
4、和用作保护零线的芯线，并应按规定接用；6、室内非埋地明敷主干线距地面高度不得小于2.5u四、配电箱与开关箱1、施工现场配电系统应采用三级配电、二级漏电保护系统，用电设备必须有各自专用的开关箱；2、箱体结构、箱内电器设置及使用应符合规范要求；3、配电箱必须分设工作零线端子板和保护零线端子板，保护零线、工作零线必须通过各自的端子板连接；4、总配电箱与开关箱应安装漏电保护器，漏电保护器参数应匹配并灵敏可靠；5、箱体应设置系统接线图和分路标记，并应有门、锁及防雨措施；6、箱体安装位置、高度及周边通道应符合规范要求；7、分配箱与开关箱间的距离不应超过30m,开关箱与用电设备间的距离不应超过3m。五、配电
5、室与配电装置1、配电室的建筑耐火等级不应低于三级，配电室应配置适用于电气火灾的灭火器材；2、配电室、配电装置的布设应符合规范要求；3、配电装置中的仪表、电器元件设置应符合规范要求；4、备用发电机组应与外电线路进行联锁；5、配电室应采取防止风雨和小动物侵入的措施；6、配电室应设置警示标志、工地供电平面图和系统图。六、现场照明1、照明用电应与动力用电分设；2、特殊场所和手持照明灯应采用安全电压供电；3、照明变压器应采用双绕组安全隔离变压器；4、灯具金属外壳应接保护零线；5、灯具与地面、易燃物间的距离应符合规范要求；6、照明线路和安全电压线路的架设应符合规范要求；7、施工现场应按规范要求配备应急照明
6、。七、用电档案1、总包单位与分包单位应签订临时用电管理协议，明确各方相关责任；2、施工现场应制定专项用电施工组织设计、外电防护专项方案；3、专项用电施工组织设计、外电防护专项方案应履行审批程序，实施后应由相关部门组织验收；4、用电各项记录应按规定填写，记录应真实有效;5、用电档案资料应齐全，并应设专人管理。5.5施工现场临时用电验收记录施工现场临时用电验收记录工程名称施工单位贵州建工建黄果树建设工程有限公司工程地点班组负责人钙验收项目验收内容结果1脚拥M组织曲十是否按临时施工用电组织设计要求实施总体布设，用档案资料齐全2工地临近高压线要有可靠的防护措施，防护要严密，达到安全要求3支线架设配电箱
7、引入引出线要采用套管或横担；进出电线要排列整齐，匹配合理；严禁使用绝缘差、老化、破皮电线，防止漏电；应采用绝缘子固定、或架空、敷设；线路过道要有可靠的保护；线路直接埋地，敷设深度不小于O.6m,引出地面从2m高度至地下0.2m处，必须架设防护套管4现场照明手持照明灯应使用36V以下安全电压；函稀脚36Y妁糊峋弼解ffll2V;照照线应固定用鳏子上照明专用回路应蜥妒；现场!照明灯要用绝雌短生活照明采用护照蜷导线照喔）潞蚊T期ffid施卜书贿礴严禁f蝴防止犍绮差、老化、破皮、漏电严禁用磺跳1班暖；5架设低压干线不准采用竹质电杆，电杆应设横担和绝缘子；电线不能架设在脚手架或树上等处，电缆线供电应采用
8、五芯电缆线；架空线离地按规定有足够的高度；6电箱配电箱配电箱制作要统一，做到有色标，有编号；电箱制作要内外油漆，有防雨措施，门锁齐全；金属峥酸懒地网九箱内电气装！齐全可靠；缎各、位1安蟋告有的朱聚小侬诞出肥箱应下进下出；7用施符IA机、TH、HS.F,箱Iw物、不e灰1古酎配电箱、形描的中心点面&怵S距离应为L4l.6m。配ffiJI播之陆璃30m左右，用电设备与用辎酎3m应川田关做配电阚1心点离面卜卜于Q8L6m,箱内速力、照吸朝；臊其的属丝代摩修懒8接地或接零严禁接地接零混接，接地体符合要求，二根之间距不小于2.5m,电阻值为4,接地体不宜用螺纹钢，应采用TN-S系统的保护接零。9露天妍器
9、设置符合嬲要求，配电间安全防嬲施和旻全用具警告标Jr;配电房门要朝外开，高处正中装20CmX30Cm玻璃。验收结论验收人签字：公司安全部门：项目负责人：方案编制人：项目机电工长：项目安全员：验收日期：年月日注：验收栏目内有数据的，在验收栏目内填写实测数据或文字说明。5.8巡视维修记录电工巡视维修记录工程名称施工单位,建工黄果树建设工程有限公工程地点日期值班电工检查情况维修记录复查结果复查人员复查日期5.9配电箱检查记录配电箱检查记录（安全员）检查项目电器规格检查情况检查日期检查人注：此表张贴于配电箱子门内，由安全员查时填写5.10漏电保护器测试记录表漏电保护器测试记录表工程名称配电箱编号漏电保护器编号漏电保护器型号额定漏电动作电流额定漏电动作时间测试仪器名称测试仪器型号测试日期动作电流动作时间按钮试验测记t结论检测人监测人备注注：1、此表为一台漏电保护器使用一张，作为其运行测试记录；2、漏电保护器测试按照说明书要求进行，一般情况下测试每月至少一次;3、测试人为电工，监测人可以是施工员、安全员等施工管理人员。
