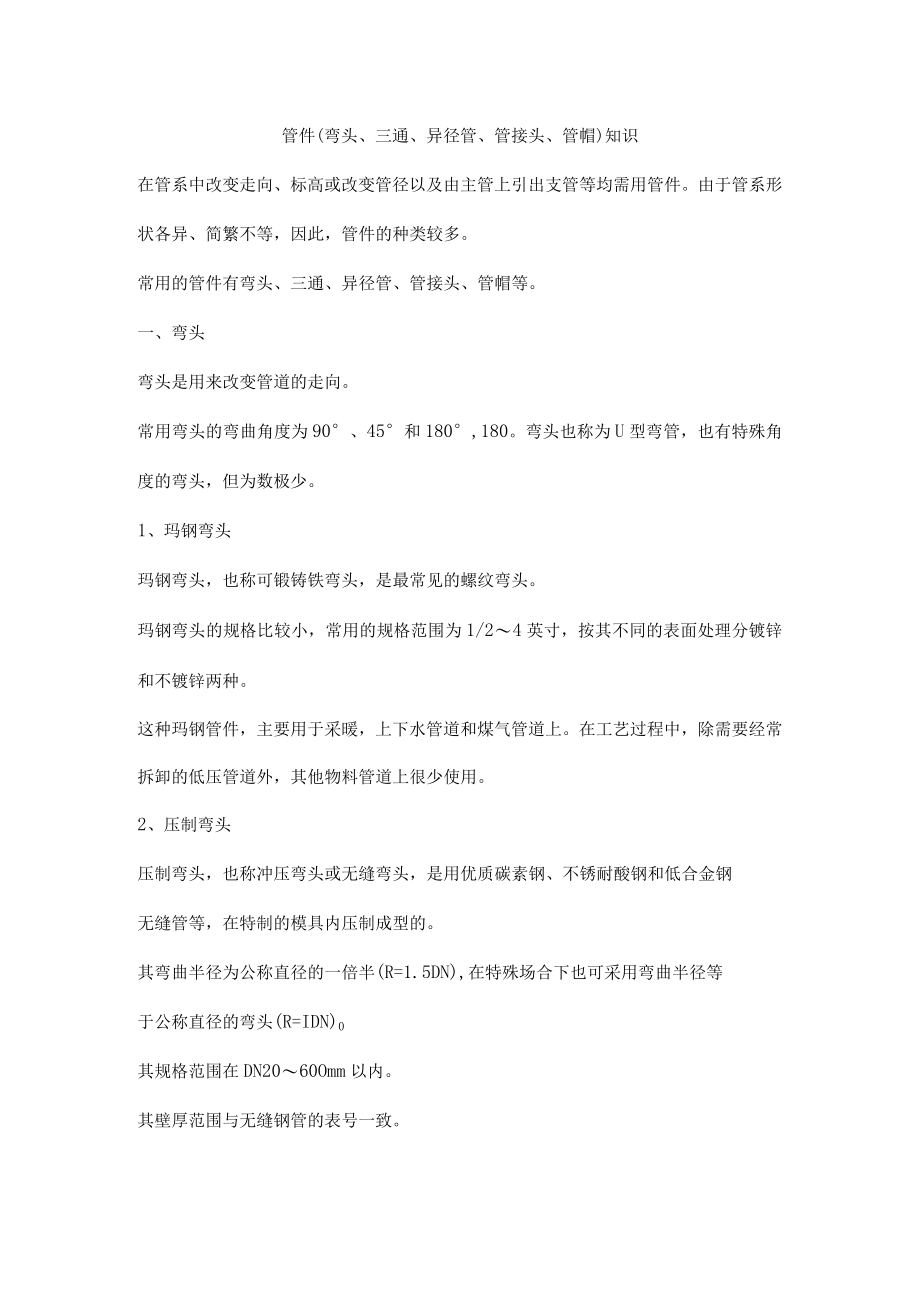

1、管件(弯头、三通、异径管、管接头、管帽)知识在管系中改变走向、标高或改变管径以及由主管上引出支管等均需用管件。由于管系形状各异、简繁不等，因此，管件的种类较多。常用的管件有弯头、三通、异径管、管接头、管帽等。一、弯头弯头是用来改变管道的走向。常用弯头的弯曲角度为90、45和180,180。弯头也称为U型弯管，也有特殊角度的弯头，但为数极少。1、玛钢弯头玛钢弯头，也称可锻铸铁弯头，是最常见的螺纹弯头。玛钢弯头的规格比较小，常用的规格范围为1/24英寸，按其不同的表面处理分镀锌和不镀锌两种。这种玛钢管件，主要用于采暖，上下水管道和煤气管道上。在工艺过程中，除需要经常拆卸的低压管道外，其他物料管道上

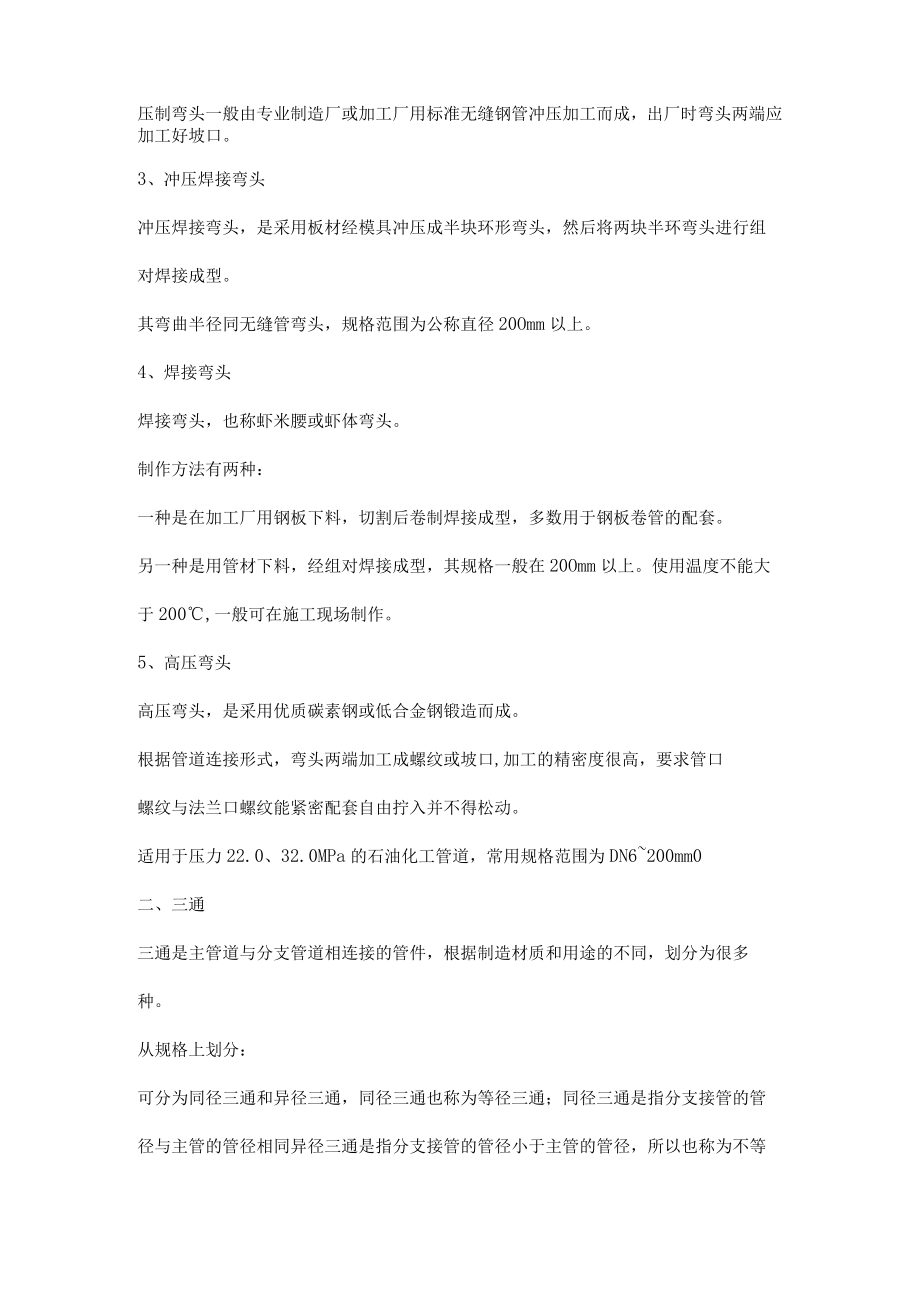

2、很少使用。2、压制弯头压制弯头，也称冲压弯头或无缝弯头，是用优质碳素钢、不锈耐酸钢和低合金钢无缝管等，在特制的模具内压制成型的。其弯曲半径为公称直径的一倍半(R=1.5DN),在特殊场合下也可采用弯曲半径等于公称直径的弯头(R=IDN)0其规格范围在DN2060Omm以内。其壁厚范围与无缝钢管的表号一致。压制弯头一般由专业制造厂或加工厂用标准无缝钢管冲压加工而成，出厂时弯头两端应加工好坡口。3、冲压焊接弯头冲压焊接弯头，是采用板材经模具冲压成半块环形弯头，然后将两块半环弯头进行组对焊接成型。其弯曲半径同无缝管弯头，规格范围为公称直径20Omm以上。4、焊接弯头焊接弯头，也称虾米腰或虾体弯头。制
3、作方法有两种：一种是在加工厂用钢板下料，切割后卷制焊接成型，多数用于钢板卷管的配套。另一种是用管材下料，经组对焊接成型，其规格一般在20Omm以上。使用温度不能大于200,一般可在施工现场制作。5、高压弯头高压弯头，是采用优质碳素钢或低合金钢锻造而成。根据管道连接形式，弯头两端加工成螺纹或坡口,加工的精密度很高，要求管口螺纹与法兰口螺纹能紧密配套自由拧入并不得松动。适用于压力22.0、32.0MPa的石油化工管道，常用规格范围为DN6200mm0二、三通三通是主管道与分支管道相连接的管件，根据制造材质和用途的不同，划分为很多种。从规格上划分：可分为同径三通和异径三通，同径三通也称为等径三通；同

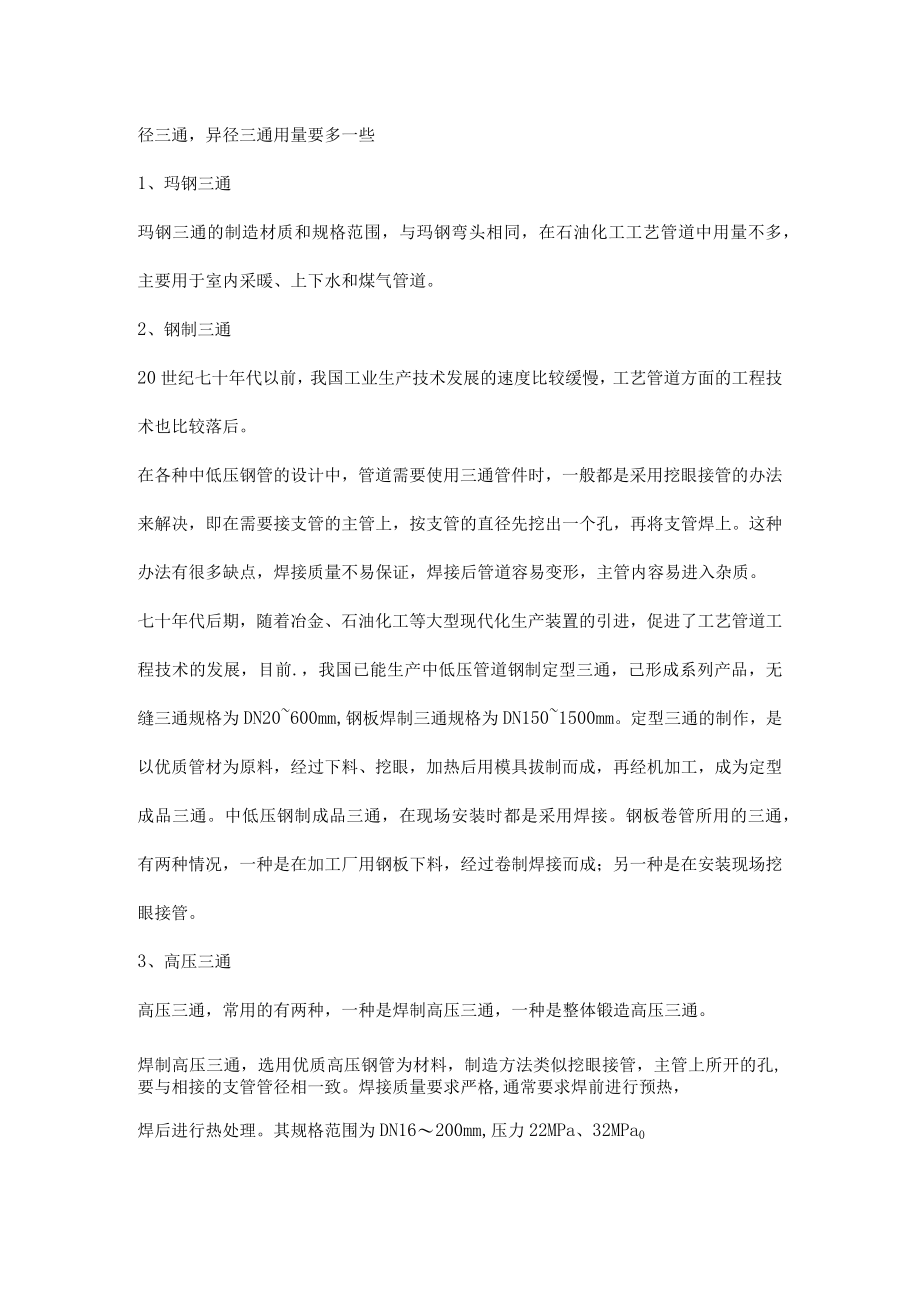

4、径三通是指分支接管的管径与主管的管径相同异径三通是指分支接管的管径小于主管的管径，所以也称为不等径三通，异径三通用量要多一些1、玛钢三通玛钢三通的制造材质和规格范围，与玛钢弯头相同，在石油化工工艺管道中用量不多，主要用于室内采暖、上下水和煤气管道。2、钢制三通20世纪七十年代以前，我国工业生产技术发展的速度比较缓慢，工艺管道方面的工程技术也比较落后。在各种中低压钢管的设计中，管道需要使用三通管件时，一般都是采用挖眼接管的办法来解决，即在需要接支管的主管上，按支管的直径先挖出一个孔，再将支管焊上。这种办法有很多缺点，焊接质量不易保证，焊接后管道容易变形，主管内容易进入杂质。七十年代后期，随着冶金
5、、石油化工等大型现代化生产装置的引进，促进了工艺管道工程技术的发展，目前.，我国已能生产中低压管道钢制定型三通，己形成系列产品，无缝三通规格为DN20600mm,钢板焊制三通规格为DN1501500mm。定型三通的制作，是以优质管材为原料，经过下料、挖眼，加热后用模具拔制而成，再经机加工，成为定型成品三通。中低压钢制成品三通，在现场安装时都是采用焊接。钢板卷管所用的三通，有两种情况，一种是在加工厂用钢板下料，经过卷制焊接而成；另一种是在安装现场挖眼接管。3、高压三通高压三通，常用的有两种，一种是焊制高压三通，一种是整体锻造高压三通。焊制高压三通，选用优质高压钢管为材料，制造方法类似挖眼接管，主
6、管上所开的孔,要与相接的支管管径相一致。焊接质量要求严格,通常要求焊前进行预热，焊后进行热处理。其规格范围为DN16200mm,压力22MPa、32MPa0整体锻造高压三通，一般是采用螺纹法兰连接。其规格范围为表号SCH160.DN15-600mm,表号外加有“XXS”，其管径范围DN1530Ommcl三、异径管异径管的作用是使管道变径，从流体运动方向来看，多数是由大变小，也有的由小变大，如蒸汽回水管道和下水管道的异径管就是由小变大。异径管俗称大小头。1、玛钢异径管玛钢异径管，大体上分两种，一种是内螺纹异径管也称外接头；另一种是内螺纹和外螺纹结合的管件，称作补芯，它虽然不叫做异径管，但起到异径
7、管的作用。2、钢制异径管钢制异径管，分为无缝和有缝两种，无缝异径管用无缝钢管压制，有缝异径管用钢板下料，经卷制焊接而成，也称为焊制异径管。这两种异径管都有同心和偏心两种规格。偏心异径管的底部有一个直边，使用时能使管底成一个水平面，便于停产检修时排放管中物料。无缝异径管的规格范围为DN25600mm,有缝焊接异径管的规格范围为DN2001500mmo钢制异径管，作为管道上的成品管件，是七十年代以后才开始有的，早期工艺管道上的变径，大部分是在现场制作。管径变化很大的是在管端抽条焊接，直接加工成异径管；管径变化不大的在管端加热直接摔制而成。抽条焊接制作异径管，花费人工多，焊缝多，焊接质量不易保证，目
8、前.，焊接质量要求很高的工艺管道已禁止采用此种办法。四、其他管件1、封头封头，是用于管端起封闭作用的堵头。常用的封头有椭圆形和平盖形两种。椭圆形封头也称为管帽，其规格范围为DN25600mm,多用于中低压管道上。平盖封头,按其安装位置分为两种，一种是平盖封头略大于管外径,在管外焊接。另一种是平盖封头略小于管内径，把封头板放入管内焊接。常用的规格范围为DN1520Omm,这种封头多用于压力较低的管道上。2、凸台凸台，也称管嘴，是自控仪表专业在工艺管道上的一次部件，是由工艺管道专业来安装，所以把凸台也列为管件。工艺管道用的单面管接头也属这一种，都是一端焊在主管上，另一端或者是安装其它部件，或者是另
9、外再接管，其规格范围为DN1520Omnb高中低压管道都使用。3、盲板盲板，其作用是把管道内介质切断，根据使用压力和法兰密封面的形式分以下几种：(1)光滑面盲板，与光滑密封面法兰配合使用，其适用压力范围为1.02.5MPao(2)凸面盲板，其本身一面带凸面，另一面带凹面，与凹凸密封面法兰配合使用。使用压力4.OMPa,规格范围为DN2540Omm。(3)梯形槽面盲板，与梯形槽密封面法兰配合使用，使用压力范围为6.416.OMPa0规格范围为DN2530Omm。(4) “8”字盲板，也分为光滑面，凹凸面和梯形槽面三种，使用压力与以上三种盲板相同，“8”字盲板所不同的是，它把两种用途结合在一个部件上，即把盲板和垫圈相连接固定在一起。法兰内垫入盲板时，外面露出的垫圈作为管道是否切断的直观标志。(5) “8”字盲板的制造材料有多种，根据输送的介质温度和压力来选择。一般低压管道，温度不超过450时，所用的材质有Q235A、20号钢和25号钢；温度在450550时，所用的材料有15CrMo、lCr5Mo0当压力在4.016.OMPa,温度大于550C时，要用不锈钢。
