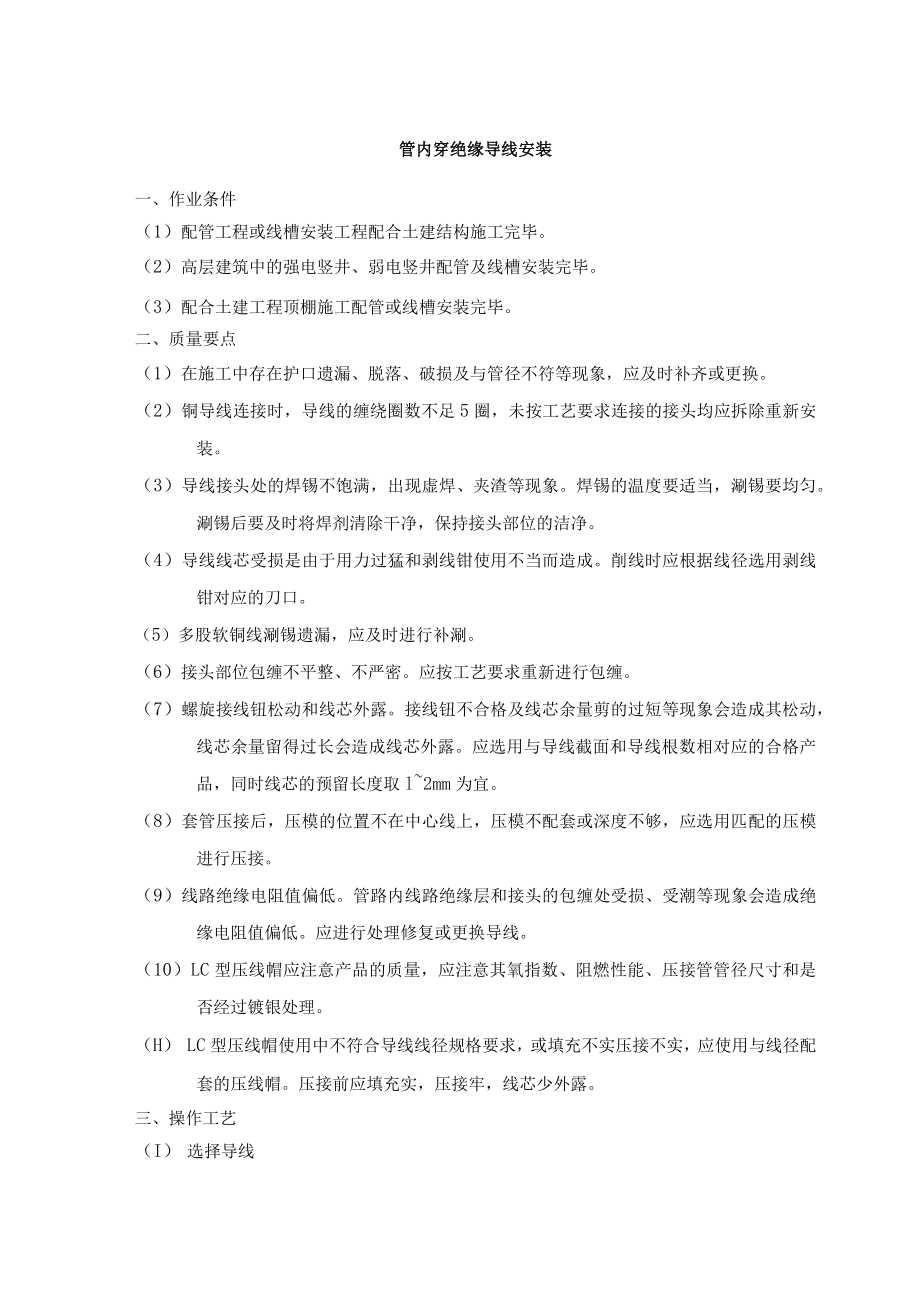

1、管内穿绝缘导线安装一、作业条件(1)配管工程或线槽安装工程配合土建结构施工完毕。(2)高层建筑中的强电竖井、弱电竖井配管及线槽安装完毕。(3)配合土建工程顶棚施工配管或线槽安装完毕。二、质量要点(1)在施工中存在护口遗漏、脱落、破损及与管径不符等现象,应及时补齐或更换。(2)铜导线连接时,导线的缠绕圈数不足5圈,未按工艺要求连接的接头均应拆除重新安装。(3)导线接头处的焊锡不饱满,出现虚焊、夹渣等现象。焊锡的温度要适当,涮锡要均匀。涮锡后要及时将焊剂清除干净,保持接头部位的洁净。(4)导线线芯受损是由于用力过猛和剥线钳使用不当而造成。削线时应根据线径选用剥线钳对应的刀口。(5)多股软铜线涮锡遗

2、漏,应及时进行补涮。(6)接头部位包缠不平整、不严密。应按工艺要求重新进行包缠。(7)螺旋接线钮松动和线芯外露。接线钮不合格及线芯余量剪的过短等现象会造成其松动,线芯余量留得过长会造成线芯外露。应选用与导线截面和导线根数相对应的合格产品,同时线芯的预留长度取l2mm为宜。(8)套管压接后,压模的位置不在中心线上,压模不配套或深度不够,应选用匹配的压模进行压接。(9)线路绝缘电阻值偏低。管路内线路绝缘层和接头的包缠处受损、受潮等现象会造成绝缘电阻值偏低。应进行处理修复或更换导线。(10)LC型压线帽应注意产品的质量,应注意其氧指数、阻燃性能、压接管管径尺寸和是否经过镀银处理。(H) LC型压线帽

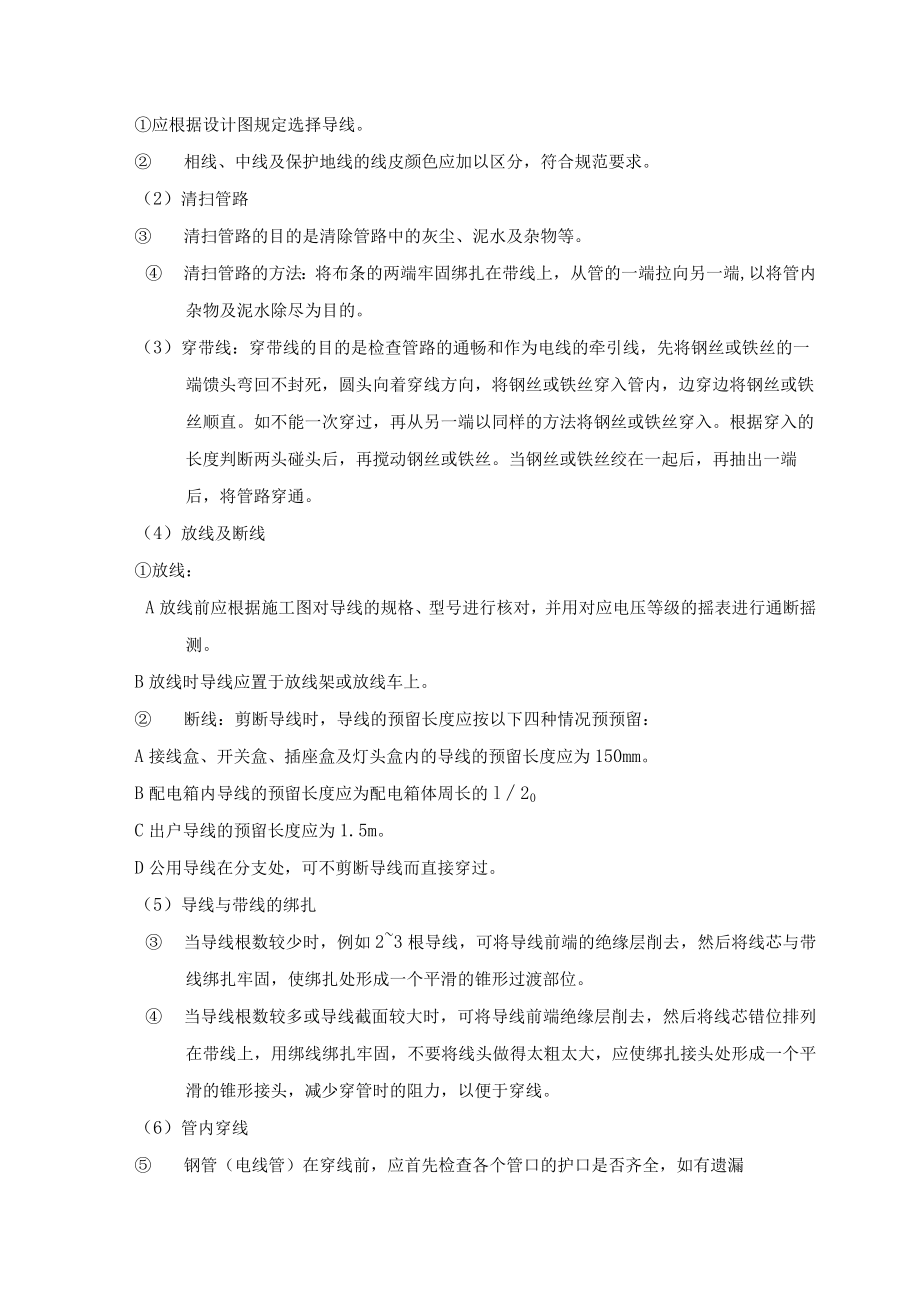

3、使用中不符合导线线径规格要求,或填充不实压接不实,应使用与线径配套的压线帽。压接前应填充实,压接牢,线芯少外露。三、操作工艺(I) 选择导线应根据设计图规定选择导线。 相线、中线及保护地线的线皮颜色应加以区分,符合规范要求。(2)清扫管路 清扫管路的目的是清除管路中的灰尘、泥水及杂物等。 清扫管路的方法:将布条的两端牢固绑扎在带线上,从管的一端拉向另一端,以将管内杂物及泥水除尽为目的。(3)穿带线:穿带线的目的是检查管路的通畅和作为电线的牵引线,先将钢丝或铁丝的一端馈头弯回不封死,圆头向着穿线方向,将钢丝或铁丝穿入管内,边穿边将钢丝或铁丝顺直。如不能一次穿过,再从另一端以同样的方法将钢丝或铁丝

4、穿入。根据穿入的长度判断两头碰头后,再搅动钢丝或铁丝。当钢丝或铁丝绞在一起后,再抽出一端后,将管路穿通。(4)放线及断线放线:A放线前应根据施工图对导线的规格、型号进行核对,并用对应电压等级的摇表进行通断摇测。B放线时导线应置于放线架或放线车上。 断线:剪断导线时,导线的预留长度应按以下四种情况预预留:A接线盒、开关盒、插座盒及灯头盒内的导线的预留长度应为150mm。B配电箱内导线的预留长度应为配电箱体周长的l20C出户导线的预留长度应为1.5m。D公用导线在分支处,可不剪断导线而直接穿过。(5)导线与带线的绑扎 当导线根数较少时,例如23根导线,可将导线前端的绝缘层削去,然后将线芯与带线绑扎

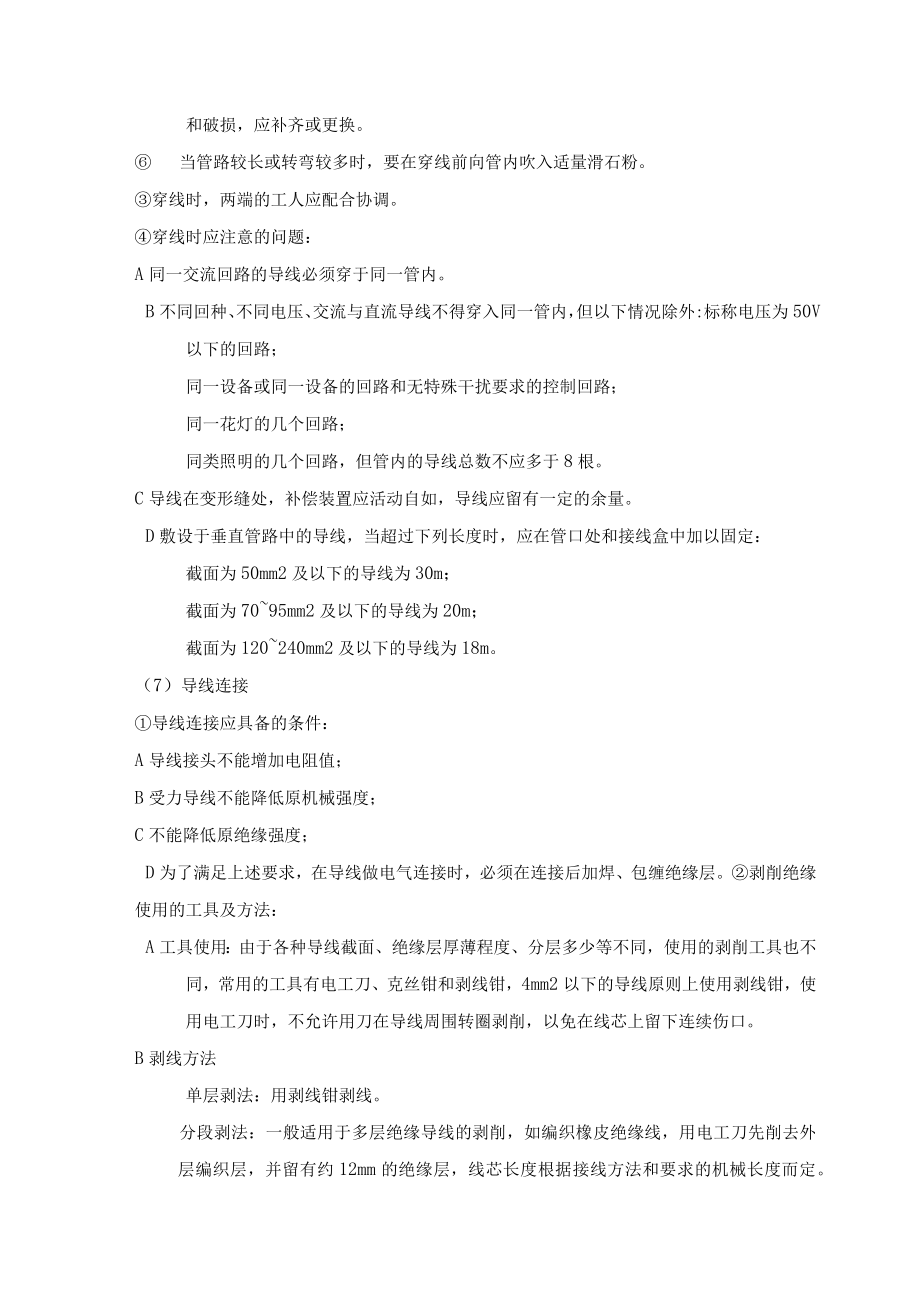

5、牢固,使绑扎处形成一个平滑的锥形过渡部位。 当导线根数较多或导线截面较大时,可将导线前端绝缘层削去,然后将线芯错位排列在带线上,用绑线绑扎牢固,不要将线头做得太粗太大,应使绑扎接头处形成一个平滑的锥形接头,减少穿管时的阻力,以便于穿线。(6)管内穿线 钢管(电线管)在穿线前,应首先检查各个管口的护口是否齐全,如有遗漏和破损,应补齐或更换。 当管路较长或转弯较多时,要在穿线前向管内吹入适量滑石粉。穿线时,两端的工人应配合协调。穿线时应注意的问题:A同一交流回路的导线必须穿于同一管内。B不同回种、不同电压、交流与直流导线不得穿入同一管内,但以下情况除外:标称电压为50V以下的回路;同一设备或同一设

6、备的回路和无特殊干扰要求的控制回路;同一花灯的几个回路;同类照明的几个回路,但管内的导线总数不应多于8根。C导线在变形缝处,补偿装置应活动自如,导线应留有一定的余量。D敷设于垂直管路中的导线,当超过下列长度时,应在管口处和接线盒中加以固定:截面为50mm2及以下的导线为30m;截面为7095mm2及以下的导线为20m;截面为120240mm2及以下的导线为18m。(7)导线连接导线连接应具备的条件:A导线接头不能增加电阻值;B受力导线不能降低原机械强度;C不能降低原绝缘强度;D为了满足上述要求,在导线做电气连接时,必须在连接后加焊、包缠绝缘层。剥削绝缘使用的工具及方法:A工具使用:由于各种导线

7、截面、绝缘层厚薄程度、分层多少等不同,使用的剥削工具也不同,常用的工具有电工刀、克丝钳和剥线钳,4mm2以下的导线原则上使用剥线钳,使用电工刀时,不允许用刀在导线周围转圈剥削,以免在线芯上留下连续伤口。B剥线方法单层剥法:用剥线钳剥线。分段剥法:一般适用于多层绝缘导线的剥削,如编织橡皮绝缘线,用电工刀先削去外层编织层,并留有约12mm的绝缘层,线芯长度根据接线方法和要求的机械长度而定。斜削法:用电工刀以45角切入绝缘层,当切进线芯时停止用力,改变刀面的角度,沿着线芯表面线头端部推出,然后把残存的绝缘层剥离线芯。单芯铜导线的直线连接:A绞接法:适用于4mm2及以下的单芯线连接。将两线互相交叉,用

8、双手同时把两芯线互绞两圈后,将两个线芯在另一个线芯上缠绕5圈,剪掉余头:B缠绕卷法:有加辅助线和不加辅助线两种,适用于6mm2及以上的单芯线直接连接。将两线相互合并,加辅助线后用绑线在合并部位中间向两端缠绕,其长度为导线直径的10倍,然后将两线芯端头折回,在此向外单独缠绕5圈,与辅助线捻绞2圈,将余线剪掉。单芯铜线的分支连接:A钱接法:适用于4mm2以下的单芯线。用分支线路的导线向干线上交叉,先打好一个圈节,以防止脱落,然后再缠绕5圈。分支线缠绕好后,剪去余线。B缠卷法:适用于6mm2及以上的单芯线的分支连接。将分支线折成90紧靠干线,其公卷的长度为导线直径的10倍,单圈绕5圈后剪断余下线头。

9、多芯铜线的连接共有三种方法一一单卷法、缠卷法、复卷法。首先用细纱布将线芯表面的氧化膜清除,将两线芯的结合处的中心线剪掉2/3,将外侧线芯做成伞状分开,相互交叉成一体,并将已张开的线端合成一体交叉。A单卷法:取任意一侧的两根相邻线芯,在结合处中央交叉,用其中的一根线芯作为绑线,在导线上缠绕57圈后,再用另一根线芯与绑线相绞后把原来的绑线压住上面继续按上述方法缠绕,其长度为导线直径的10倍,最后缠卷的线端与一条线捻绞2圈后剪断。另一侧的导线依次进行。注意应把线芯相绞处排列在一条直线上。B缠卷法:与单芯铜导直线缠绕连接法相同。C复卷法:适用于多芯软导线的连接。把合拢的导线一端用短绑线做临时绑扎,以防

10、止松散,将另一端线芯全部紧密缠绕3圈,多余端依次成阶梯形剪掉另一侧也按此方法处理。多芯铜导线分支连接A缠卷法:将分支线折成90紧靠干线,在绑线端部适当处弯成半圆形,将绑线短端弯成与半圆形成90角,并与连接线紧靠,用较长的一端缠绕,其长度应为导线结合处直径的5倍,再将绑线两端捻绞2圈,剪掉余线。B单卷法:将分支线破开(或劈开两半),根部折成90紧靠干线,用分支线其中一根在干线上缠绕35圈后剪断,再用另一根线芯继续缠绕35圈后剪断,按此方法直至连接到双根导线直径的5倍时为止,应保证各剪断处在同一直线上。C复卷法:将分支线端破开劈成两半后与干线连接处中央相交叉,将分支线向干线两侧分别紧密缠绕后,余线

11、按阶梯形剪断,长度为导线直径的10倍。铜导线在接线盒内的连接:A单芯线并接头:导线绝缘台并齐合拢,在距绝缘台约12mm处用其中一根线芯在其连接端缠绕57圈后剪断,把余头并齐折回压在缠绕线上。B不同直径的导线接头:如果是独根(导线截面小于2.5m2)或多芯软线时,应先进行涮锡处理,再将细线在粗线上距离绝缘层15mm处交叉,并将线端部向粗导线(独根)端缠绕57圈,将粗导线端折回压在细线上。CLC安全型压线帽:铜导线压线帽分为黄、白、红三种颜色,分别适用于1.04.0mm2的24根导线的连接。其操作方法是:将导线绝缘层剥去810mm(按帽的型号决定),清除线芯表面的氧化物,按规格选用配套的压线帽,将

12、线芯插入压线帽的压接管内,若填不实,可将线芯折回头(剥长加倍),直至填满为止,线芯插到底后,导线绝缘层应和压接管平齐,并包在帽壳内,用专用压接钳压实即可。注意:采用LC安全型压线帽一般优于焊包工艺,目前已被广泛使用。铝导线压接:操作方法同上。D加强型绝缘钢壳螺旋接线纽(简称接线纽):6mm2及以下的单线芯在用接线纽连接时,把外露的线芯对齐按顺时针方向拧绞,在线芯的12mm处剪去前端,然后选择相应的接线纽按顺时针方向拧紧。要把导线的绝缘部分拧入接线纽的上端护套内。套管压接:运用机械冷态压接的原理,用相应的模具在一定压力将套在导线两端的连接套管压在两端导线上,使导线与连接管间形成金属互相渗透,两者

13、成为一体构成导电通路,要保证冷压接头的可靠性,主要取决于影响质量的四个要点:连接管的形状、尺寸、材质、导线氧化膜的处理。接线端子压接:多股导线可采用与导线同材质且规格相应的接线端子。削去导线的绝缘层,将线芯紧密地绞在一起,将线芯插入,用压接钳压紧。导线外露部分应小于l2mm0导线与平压式接线柱连接:A单芯线连接:用改锥压接时,导线要顺着螺丝旋进方向在螺钉上紧绕一圈后再紧固,不允许反圈压接,盘圈开口不宜大于2mm。B多股铜芯软线连接:先将软线做成单眼圈状,涮锡后再用上述方法连接。将软线拧紧涮锡后插入接线鼻子(开口和不开口两种),用专用压线钳压接后用螺丝紧固。注意:以上两种方法压接后外露线芯的长度

14、不宜超过l2mm.导线与针孔式接线桩连接(压接):把要连接的导线线芯插入线桩头针孔内,导线裸露出针孔大于导线直径1倍的需要折回插入压接。(8)导线焊接:铜导线的焊接:由于导线的线径及敷设的场所不同,因此焊接的方法有以下几种:A电烙铁加焊:适用于线径较小的导线的连接及用其他工具焊接困难的场所。导线连接处加焊剂,用电烙铁进行锡焊。B喷灯(或电炉)加热:将焊锡置锅内,然后用喷灯(或电炉)加热,焊锡熔化后即可进行涮锡。加热时要掌握好温度;温度过高涮锡不饱满,温度过低涮锡不均匀。因此要根据焊锡的成分、质量及外界环境温度等因素,掌握好适宜的温度进行锡焊。锡完后必须用布将锡焊处的焊剂及其他污物擦净。(9)导

15、线包扎:首先用塑料绝缘带从导线接头处始端的完好绝缘层开始,缠绕12个绝缘带宽度,再以半幅宽度重叠进行缠绕。在包扎过程中应尽可能地收紧绝缘带。最后在绝缘层上缠绕12圈后,再进行回缠。采用橡胶绝缘带包扎时,应将其拉长2倍后再进行缠绕,然后再用黑胶布包扎,包扎时要衔接好,以半幅宽度边压边进行缠绕,同时在包扎过程中收紧胶布,导线接头处两端应用黑胶布,封严密。包扎后应呈枣核形。(10)线路检查及绝缘摇测 线路检查:接、焊、包全部完成后,应进行自检和互检;检查导线接、焊、包是否符合设计要求及有关施工验收规范及质量验评标准的规定。不符合规定时应立即纠正,检查无误后再进行绝缘摇测。 绝缘摇测:照明线路的绝缘摇测一般选用500V,量程为0500MQ的兆欧表。一般照明线路绝缘摇测有以下两种情况:A电气器具未安装前进行线路绝缘摇测时,首先将灯头盒内导线分开,开关盒内导线连通。摇测应将干线和支线分开,摇测时应及时进行记录,摇动速度应保持120rmin左右,读数应采用Imin后的读数为宜。B电气器具全部安装完后,在送电前进行摇测时,应先将线路开关、刀闸、仪表、设备等用电开关全部置于断开位置,摇测方法同上所述,确认绝缘摇测无误后再进行送电试运行。四、质量标准(1)导线的规格、型号必须符合设计要求和国家标准
