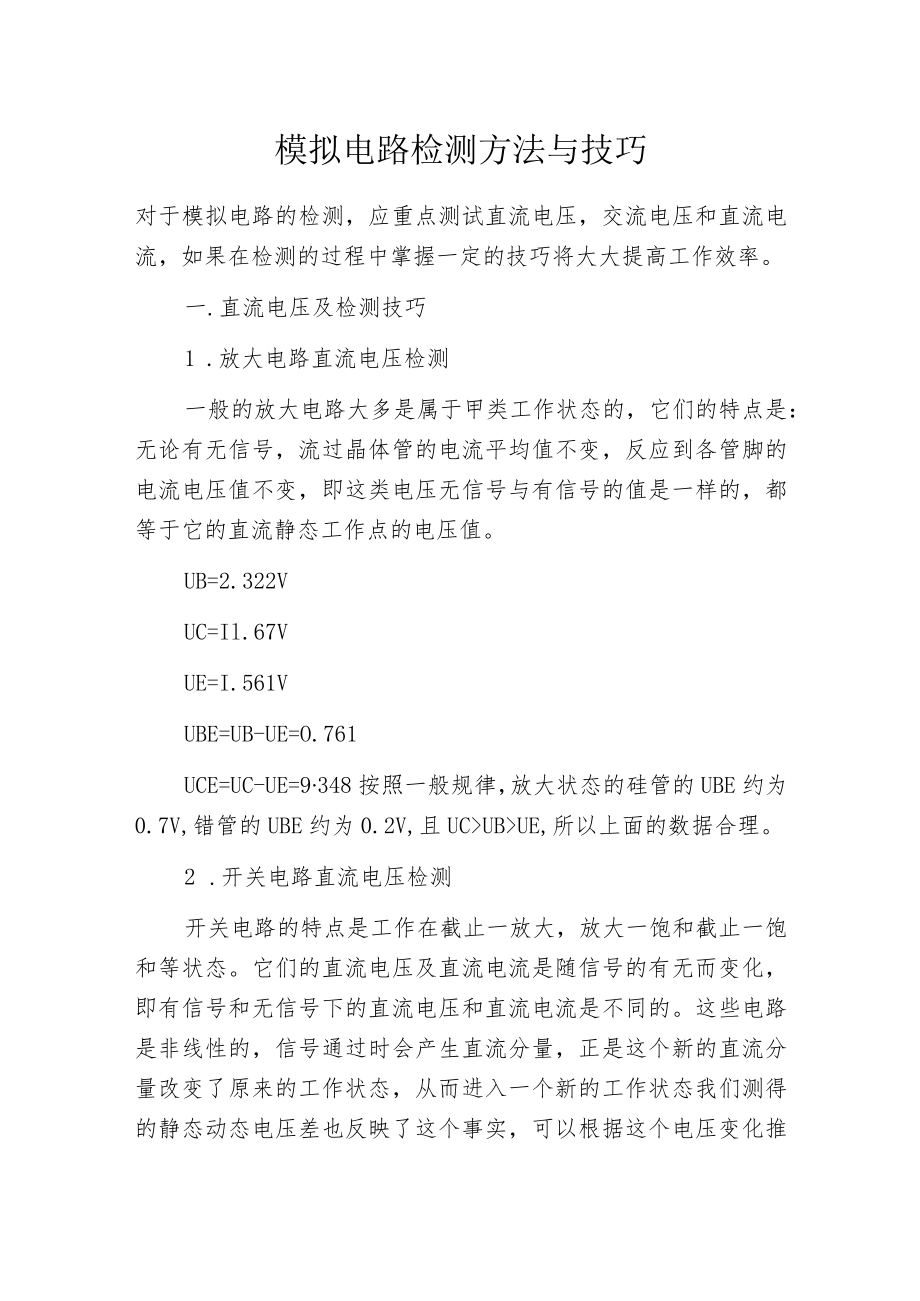

1、模拟电路检测方法与技巧对于模拟电路的检测，应重点测试直流电压，交流电压和直流电流，如果在检测的过程中掌握一定的技巧将大大提高工作效率。一.直流电压及检测技巧1 .放大电路直流电压检测一般的放大电路大多是属于甲类工作状态的，它们的特点是：无论有无信号，流过晶体管的电流平均值不变，反应到各管脚的电流电压值不变，即这类电压无信号与有信号的值是一样的，都等于它的直流静态工作点的电压值。UB=2.322VUC=Il.67VUE=I.561VUBE=UB-UE=O.761UCE=UC-UE=9348按照一般规律，放大状态的硅管的UBE约为0.7V,错管的UBE约为0.2V,且UCUBUE,所以上面的数据合

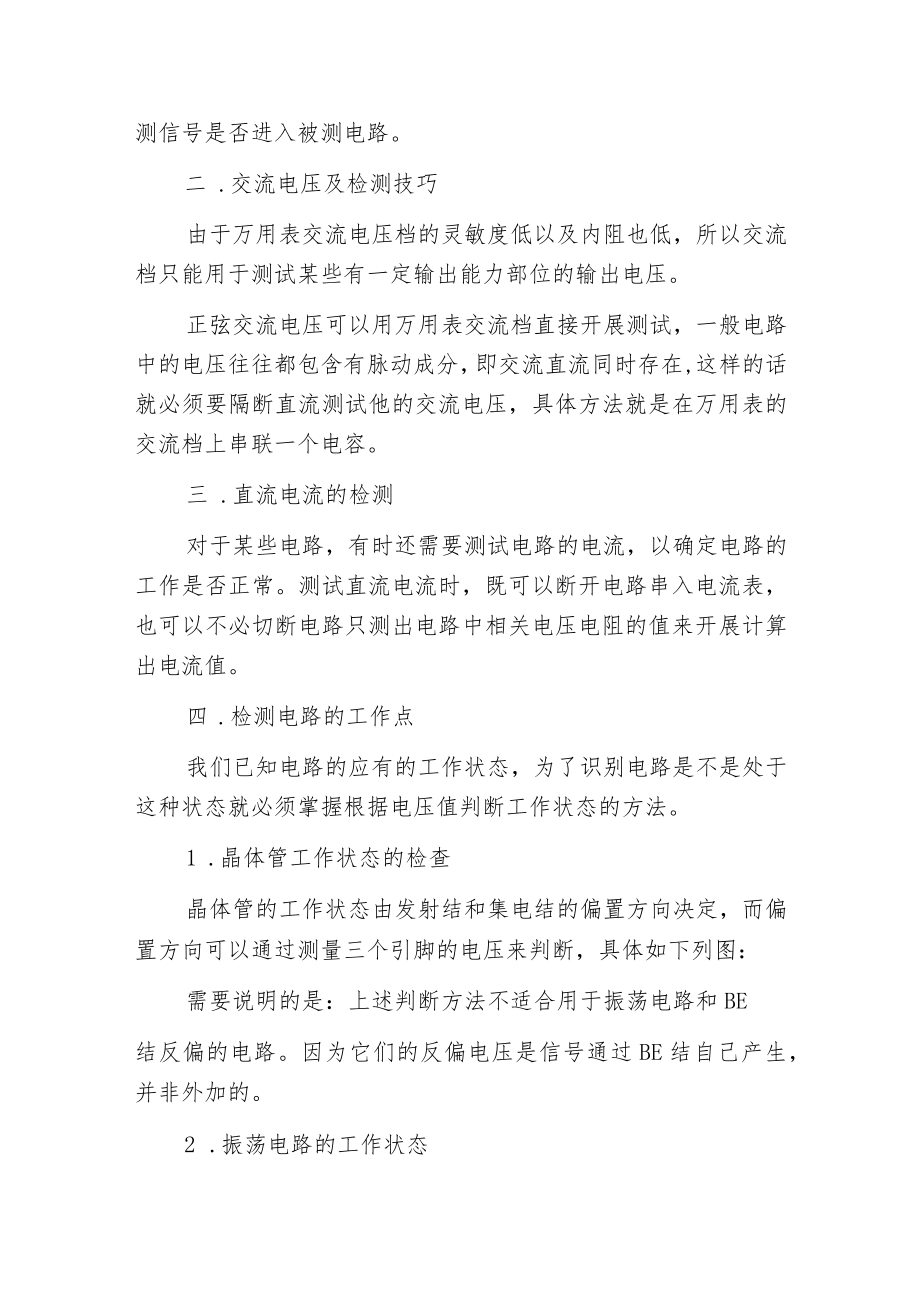

2、理。2 .开关电路直流电压检测开关电路的特点是工作在截止一放大，放大一饱和截止一饱和等状态。它们的直流电压及直流电流是随信号的有无而变化，即有信号和无信号下的直流电压和直流电流是不同的。这些电路是非线性的，信号通过时会产生直流分量，正是这个新的直流分量改变了原来的工作状态，从而进入一个新的工作状态我们测得的静态动态电压差也反映了这个事实，可以根据这个电压变化推测信号是否进入被测电路。二 .交流电压及检测技巧由于万用表交流电压档的灵敏度低以及内阻也低，所以交流档只能用于测试某些有一定输出能力部位的输出电压。正弦交流电压可以用万用表交流档直接开展测试，一般电路中的电压往往都包含有脉动成分，即交流直
3、流同时存在,这样的话就必须要隔断直流测试他的交流电压，具体方法就是在万用表的交流档上串联一个电容。三 .直流电流的检测对于某些电路，有时还需要测试电路的电流，以确定电路的工作是否正常。测试直流电流时，既可以断开电路串入电流表，也可以不必切断电路只测出电路中相关电压电阻的值来开展计算出电流值。四 .检测电路的工作点我们已知电路的应有的工作状态，为了识别电路是不是处于这种状态就必须掌握根据电压值判断工作状态的方法。1 .晶体管工作状态的检查晶体管的工作状态由发射结和集电结的偏置方向决定，而偏置方向可以通过测量三个引脚的电压来判断，具体如下列图：需要说明的是：上述判断方法不适合用于振荡电路和BE结反

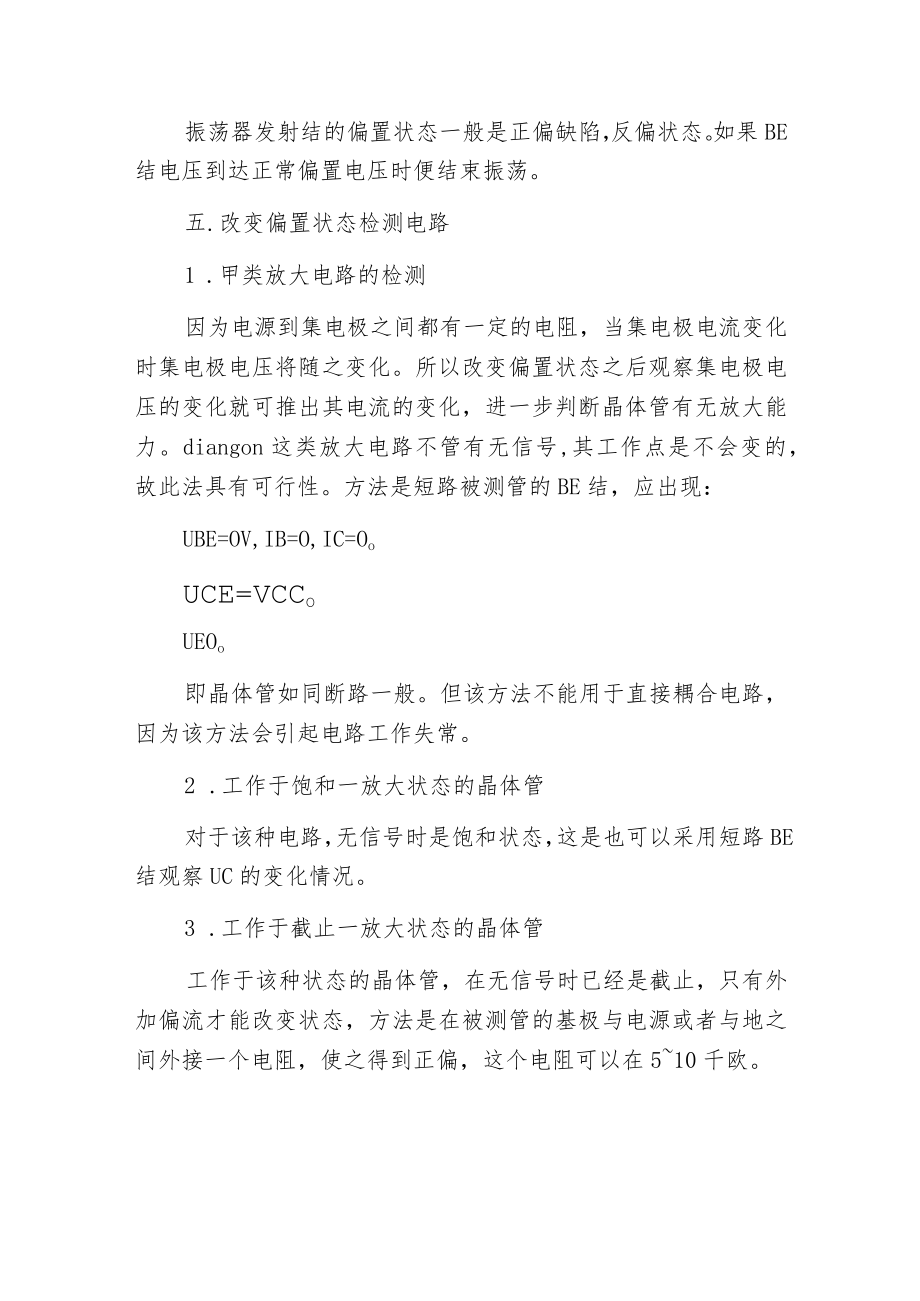

4、偏的电路。因为它们的反偏电压是信号通过BE结自己产生，并非外加的。2 .振荡电路的工作状态振荡器发射结的偏置状态一般是正偏缺陷，反偏状态。如果BE结电压到达正常偏置电压时便结束振荡。五.改变偏置状态检测电路1 .甲类放大电路的检测因为电源到集电极之间都有一定的电阻，当集电极电流变化时集电极电压将随之变化。所以改变偏置状态之后观察集电极电压的变化就可推出其电流的变化，进一步判断晶体管有无放大能力。diangon这类放大电路不管有无信号,其工作点是不会变的，故此法具有可行性。方法是短路被测管的BE结，应出现：UBE=OV,IB=O,IC=OoUCE=VCCoUEOo即晶体管如同断路一般。但该方法不能用于直接耦合电路，因为该方法会引起电路工作失常。2 .工作于饱和一放大状态的晶体管对于该种电路，无信号时是饱和状态，这是也可以采用短路BE结观察UC的变化情况。3 .工作于截止一放大状态的晶体管工作于该种状态的晶体管，在无信号时已经是截止，只有外加偏流才能改变状态，方法是在被测管的基极与电源或者与地之间外接一个电阻，使之得到正偏，这个电阻可以在510千欧。
