1、1.1 管线基坑明挖土方1.1.1 适用范围适用于城市新建和改建的给水、排水管道机械、人工、人机混合土方开挖施工，其余管线基坑明挖土方施工可参照执行。1.1.2 施工准备1.1.2.1 技术准备1 .开挖前认真审核设计图纸和说明，已做好图纸会审和施工组织设计，确定开挖断面和堆土地位,并经上级批准。2 .对有关人员做好书面技术交底工作，并已签认。3 .对接入原有管线的平面地位和高程进行核对，并办理手续。4 .已做好施工管线高程、中线及永久水准点的测量复核工作。5 .已测放沟槽开挖边线、堆土界限，并用白灰标识。1.1.2.2 机具设施1 .机械：推土机、挖土机、装载机、自卸汽车、机动翻斗车等。2
2、.机具：手推车、铁锹（尖、平头）、大锤、铁镐、撬棍、钢卷尺、梯子、坡度尺、小线等。1.1.2.3 作业条件1 .土方开挖前，依据设计图纸和施工方案的要求，将施工区域内的地下、地上障碍物清除完毕。2 .各种现状管线已改移或加固，对暂未处置的地下管线及危险地段，做好显著标志。3 .基坑（槽）、管沟有地下水时，已依据当地工程地质资料采用降低地下水位措施，水位降至坑（槽）底O.5m以下。4 .施工区域内供水、供电、临时设施满足土方开挖要求，路线平整畅通。5 .做好土方开挖机械、运输车辆及各种辅助设施的维修检讨和进场工作。1.1.3 施工工艺1.1.3.1 工艺流程沟槽开挖一边坡修整一人工清底1.1.3

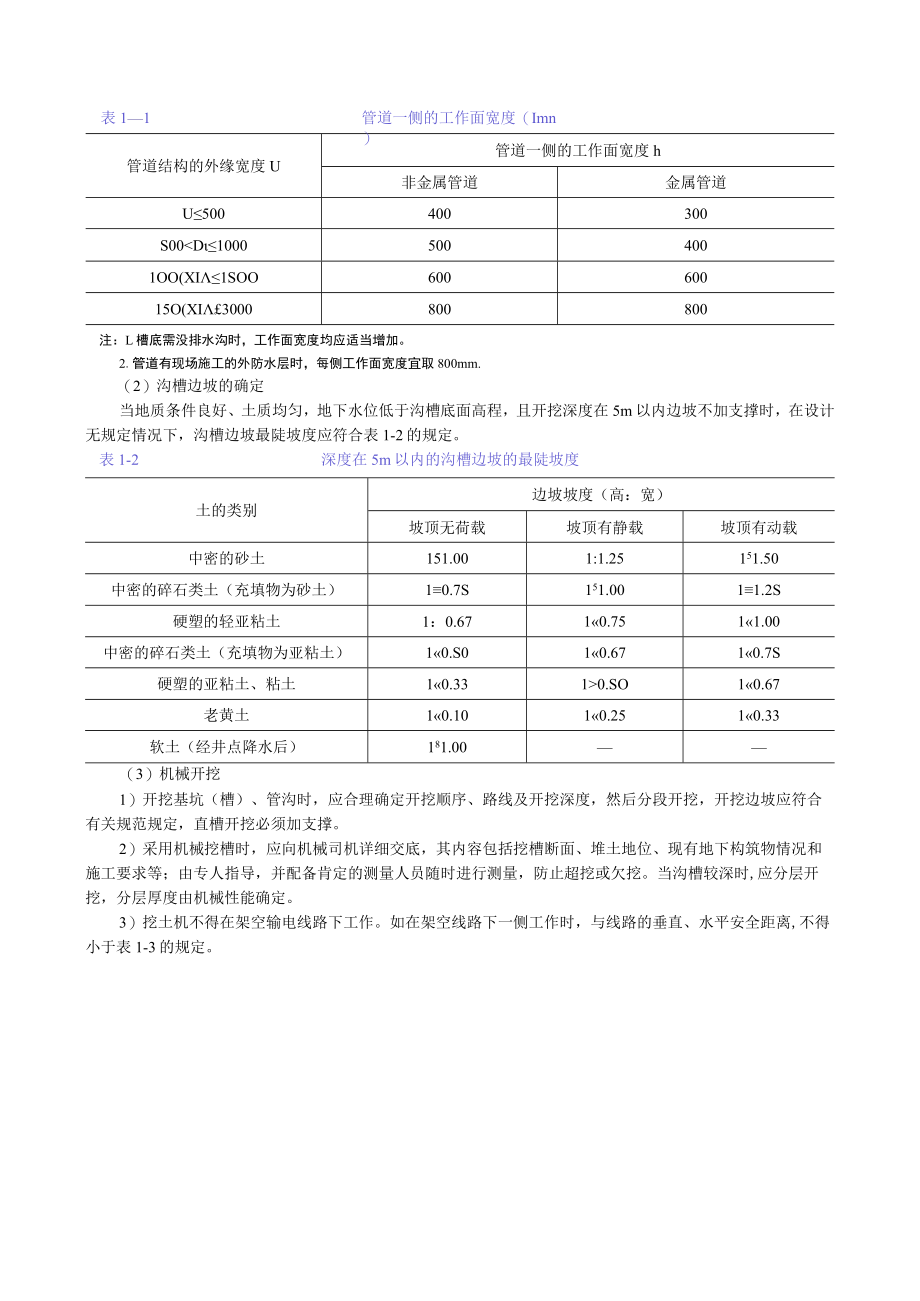

3、.2 操作工艺1.沟槽开挖（1）管道沟槽底部的开挖宽度1）管道沟槽底部开挖宽度应按设计要求留置，若设计无要求时，可按下列方法确定：B=D+2（bl+b2+bJ（1-1）式中：B管道沟槽底部的开挖宽度（mm）；Di管道结构的外缘宽度（mm）；b.管道一侧的工作面宽度（mm）；b2管道一侧的支撑厚度，可取150mm200mm;b3一一现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度（mm）。2）管道一侧预留工作宽度见表管道结构的外缘宽度U管道一侧的工作面宽度h非金属管道金属管道U500400300S000.SO10.67老黄土10.1010.2510.33软土（经井点降水后）181.00（3）机械开挖
4、1）开挖基坑（槽）、管沟时，应合理确定开挖顺序、路线及开挖深度，然后分段开挖，开挖边坡应符合有关规范规定，直槽开挖必须加支撑。2）采用机械挖槽时，应向机械司机详细交底，其内容包括挖槽断面、堆土地位、现有地下构筑物情况和施工要求等；由专人指导，并配备肯定的测量人员随时进行测量，防止超挖或欠挖。当沟槽较深时,应分层开挖，分层厚度由机械性能确定。3）挖土机不得在架空输电线路下工作。如在架空线路下一侧工作时，与线路的垂直、水平安全距离,不得小于表1-3的规定。输电线路电压（kV）垂直安全距离（m）水平安全矩离（m）11.51.51201.52.035-1102.54.01542.55.02202.56
5、.0表1一3单斗挖土机及吊车在架空输电线路一侧工作时与线路的安全距离4）挖土机沿挖方边坡移动时，机械距边坡上缘的宽度一般不得小于基坑（槽）、管沟深度的1/2。土质较差时，挖土机必须在滑动面以外移动。5）开挖基坑（槽）、管沟的土方，在场地有条件堆放时，肯定留足回填需要的好土；多余土方应一次运走，避免二次挖运。6）基坑（槽）、管沟设有明排边沟时，开挖土方应由低处向高处开挖，并设集水井。7）检讨井应同基坑（槽）、管沟同时开挖。（4）人工开挖人工开挖基坑（槽）、管沟时，其深度不宜超越2m,开挖时必须严厉按放坡规定开挖，直槽开挖必须加支撑。（5）堆土1）在农田中开挖时，依据需要，应将表面耕植土与下层土分
6、开堆放，填土时耕植土仍填于表面。2）堆土应堆在距槽边Im以外，计划在槽边运送原料的-侧，其堆土边缘至槽边的距离，应依据运输工具而定。3）沟槽两侧不能堆土时，应选择堆土场地，随挖随运，以免影响下步施工。4）在高压线下及变压器附近堆土，应符合供电部门的有关规定。5）靠近房屋、墙壁堆土高度，不得超越檐高的1/3,同时不得超越1.5m。结构强度较差的墙体,不得靠墙堆土。6）堆土不得掩埋消火栓、雨水口、测量标志、各种地下管道的井盖等。（6）沟槽支护沟槽支护应依据沟槽的土质、地下水位、开槽深度、地面荷载、周边环境等因素进行方案设计。沟槽支护型式主要有槽内支撑、土钉墙护坡、桩墙护坡。D槽内支撑：支撑原料能够
7、选用钢材、木材或钢材和木材混合使用。单板撑：一块立板紧贴槽帮，撑木撑在立板上，如图17。横板撑：横板紧贴槽帮，用方木立靠在横板上,撑木撑在方木上，如图12o立板撑：立板紧贴槽帮，顺沟方向用两根方木靠在立板上，撑木撑在方木上，如图l-31,S1-3立板密撑钢板桩支撑：钢板桩支撑可采用槽钢、工字钢或定型钢板桩。钢板桩支撑按具体条件可设计为悬臂、单锚，或多层横撑的钢板桩支撑，并应通过计算确定钢板桩入土深度和横撑的地位。2）槽内支撑基本要求：槽内支撑材质、大小及支撑密度应经计算确定。3）支撑的安装槽帮应平整，撑板应均匀紧贴槽帮。撑板的安装应与沟槽槽壁紧贴，当有空隙时，应填实。横排撑板应水平，立排撑板应
8、顺直，密排撑板的对接应严密。撑木支撑的高度，应考虑下步工序的方便，避免施工中拆卸。钢板桩支撑采用槽钢作横梁时，横梁与钢板桩之间的孔隙应采用木板垫实，并应将横梁和横撑与钢板桩连接牢固。用钢管支撑时，两端需安装可调底托，并与挡土背板牢固联接。4）支撑拆除：支撑拆除应与基坑（槽）、管沟土方回填配合进行，按由下而上的顺序交替进行。拆除钢板桩支撑，应在回填土到达计算要求高度后，方可拔除钢板桩。钢板桩拔除后应及时回填桩孔。当采用灌砂填筑时，可冲水助沉；当控制地面沉降有要求时，宜采用边拔桩边注浆的措施。（7）现况管道处置D开挖沟槽与现况管线交叉时，应对现况管线采用悬吊措施，具体悬吊方案应经计算确定，并取得管
9、理单位同意。2）当开挖沟槽与现况管线平行时，需通过设计和管理单位制定专门保护方案。2 .边坡修整开挖各种浅坑（槽）和沟槽，如不能放坡时，应先沿白灰线切出槽边的轮廓线。开挖放坡基坑（槽）、管沟时，应分层按坡度要求做出坡度线，每隔3m左右做出一条，进行修坡。机械开挖时，随时开挖随时人工修坡。3 .人工清底人工清底按照设计图纸和测量的中线、边线进行。严厉按标高拉线清底找平，不得破坏原状土，确保基槽尺寸、标高符合设计要求，机械开挖配合人工进行清底。1.1.3 .3季节性施工1 .雨期施工（1） 土方开挖一般不宜在雨期进行，必须开挖时，应尽量缩短开槽长度，逐段、逐层分期完成。（2）沟槽切断原有的排水沟或
10、排水管，如无其余排水出路，应架设安全可靠的渡槽或渡管,保证排水。（3）雨期挖槽，应采用措施，防止雨水进入沟槽；同时还应考虑当雨水危及附近居民或房屋安全时，应及时疏通排水设施。(4)雨期挖土时，留置土方不宜靠近建筑物。2 .冬期施工(1) 土方开挖冬期施工时，其施工方法应按冬施方案进行。(2)计划在冬期施工的沟槽，宜在地面冻结前，先将地面刨松一层，一般厚30Omnb作为防冻层。(3)每日施工结束前，均应覆盖保温原料或松铺一层土防冻。(4)冬期挖槽，对所暴露出来的上水或其余通水管道，应视运行情况采用保温防冻措施。(5)挖至基底时要及时覆盖，以防基底受冻。1.1.4 质量标准I .1.4.1基本要求
11、管沟基底的土质必须符合设计要求，并严禁扰动。II 1.4.2管道明挖土方工程允许偏差项目见表1-4。表14明挖基坑、土方工程允许偏差项目项次检查项目规定值或允许偏差(mm)检查方法1槽底高程(有管道基础)+10用水准仪检查2槽底高程(无管道基础)20用水准仪检查3宽度0用尺量4边坡不徒于规定用坡度尺量III 5成品保护1.1.5.1 应定期复测和检讨测量定位桩和水准点进行保护，并做好控制桩点的保护。1.1.5.2 开挖沟槽如发现地下文物或古墓，应妥善保护，并应及时通知有关单位处置后方可继续施工,如发现有测量用的永久性水准点或地质、地震部门的长期观察点等，应加以保护。1.1.5 .3地下水位以下
12、挖土，应在基槽两侧挖好临时排水沟和集水井，先低后高分层施工以利排水。1.1.5.4有地上或地下管线、电缆的地段进行土方施工时，应事先取得有关部门的书面同意，施工中应采用措施，以防止损坏管线，造成严重事故。1.1.6 注意的质量问题1.1.6.1 方开挖时，应防止邻近已有建筑物或构筑物、路线、管线等发生下沉和变形，并与有关单位协商采用保护措施，在施工中进行沉降或位移观察。1.1.6.2 避免平面地位、高程和边坡坡度出现偏差，施工中应加强测量复核。1.1.6.3 防止槽底土壤被扰动或破坏，机械开挖时，应距设计槽底高程以上预留不小于20Onlm土层配合人工清底。1.1.7 境、职业健康安全管理措施1
13、.1.7.1 境管理措施1 .现场堆放的土方应遮盖；运土车辆应封闭，进入社会路线时应冲洗。2 .对施工机械应经常检讨和维修保养，保证设施始终处于良好状态，避免噪声扰民和遗洒污染周围环境。3 .对土方运输路线应经常洒水，防止扬尘。1.1.7.2 业健康安全管理措施1 .上下沟槽必须走马道、安全梯。马道、安全梯间距不宜大于50%2 .拆除支撑前，应对沟槽两侧的建筑物、构筑物和槽壁进行安全检讨，并应制定拆除支撑的实施细则和安全措施。3 .机械开挖土方时，应按安全技术交底要求放坡、堆土，严禁掏挖，履带或轮胎应距沟槽边坚持1.5m以上的距离。4 .挖掘机作业前应进行检讨，确认大臂和铲斗运动范围内无障碍物及其余人员，鸣笛示警后方可作业。5 .沟槽外围搭设不低于1.2m的护栏，设警示灯，并有专人巡视。6 .人工挖槽时，堆土高度不宜超越L5m,且距槽口边缘不宜小于Inb堆土不应遮压其余设施。7 .人工挖槽时，两人横向距离不应小于2m,纵向间距不应小于3m,严禁掏挖取土。
