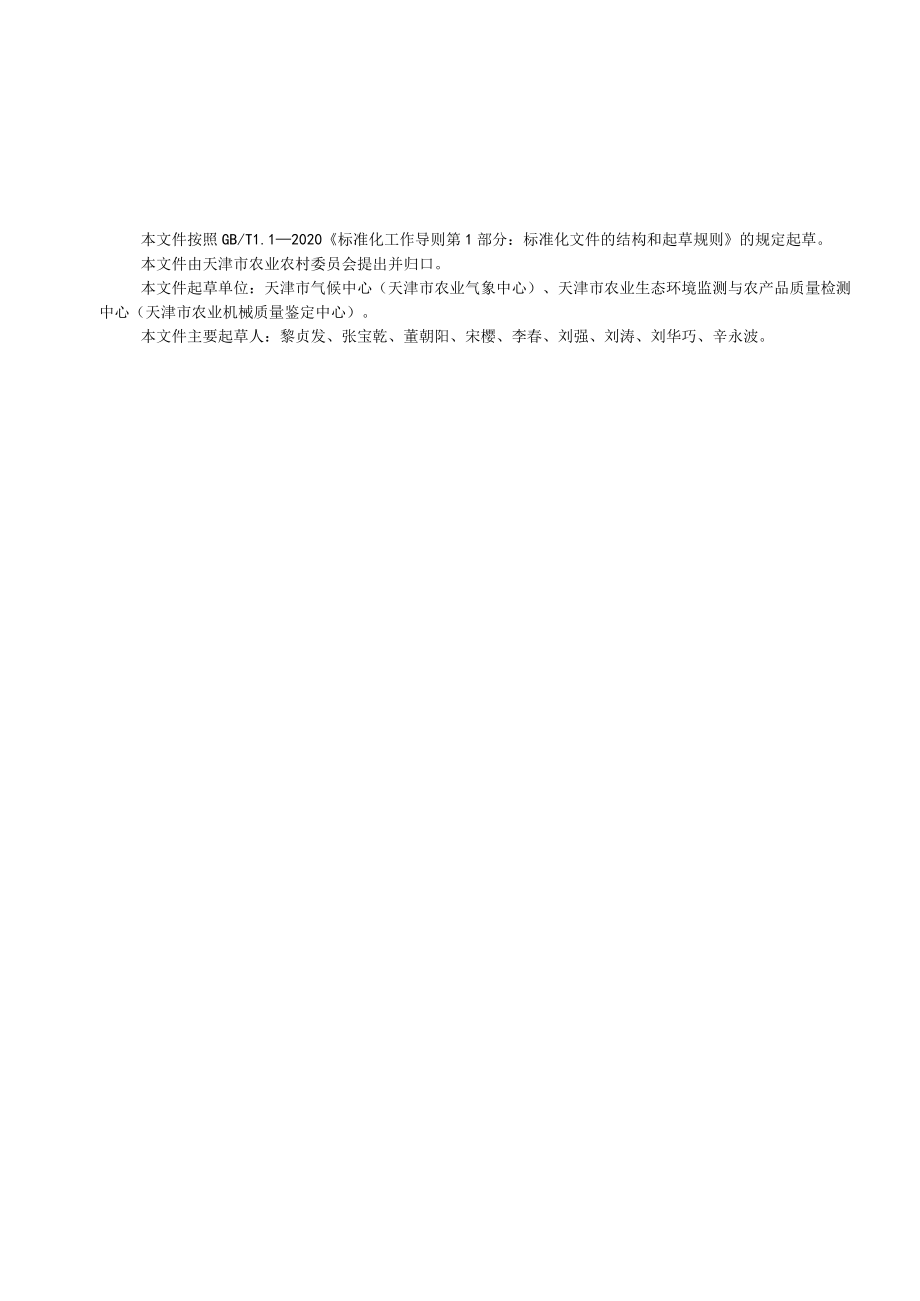

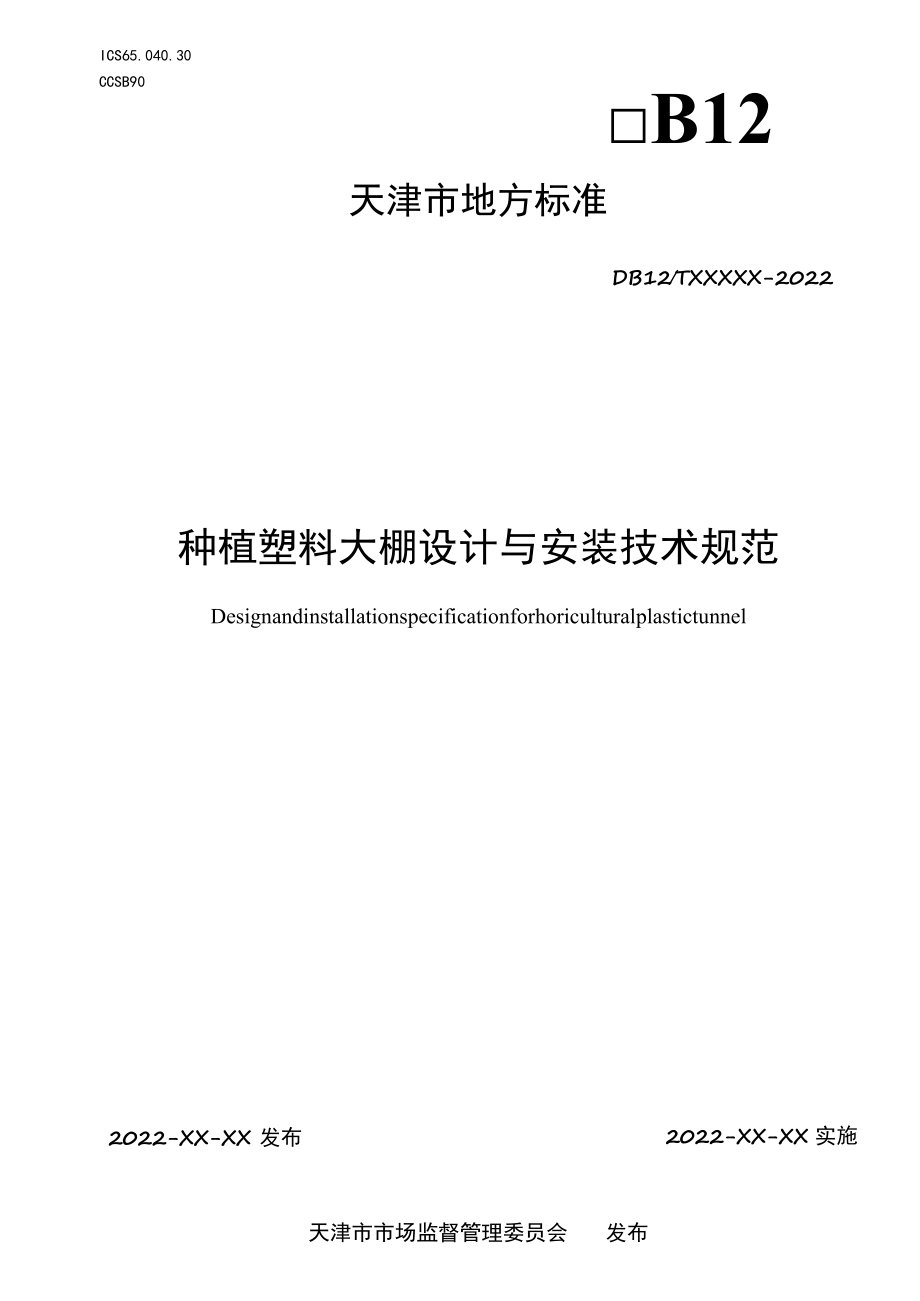

1、ICS65.040.30CCSB90B12天津市地方标准DB12TXXXXX-2022种植塑料大棚设计与安装技术规范Designandinstallationspecificationforhoriculturalplastictunnel2022-XX-XX 发布2022-XX-XX实施天津市市场监督管理委员会发布本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由天津市农业农村委员会提出并归口。本文件起草单位：天津市气候中心（天津市农业气象中心）、天津市农业生态环境监测与农产品质量检测中心（天津市农业机械质量鉴定中心）。本文件主要起草人：黎

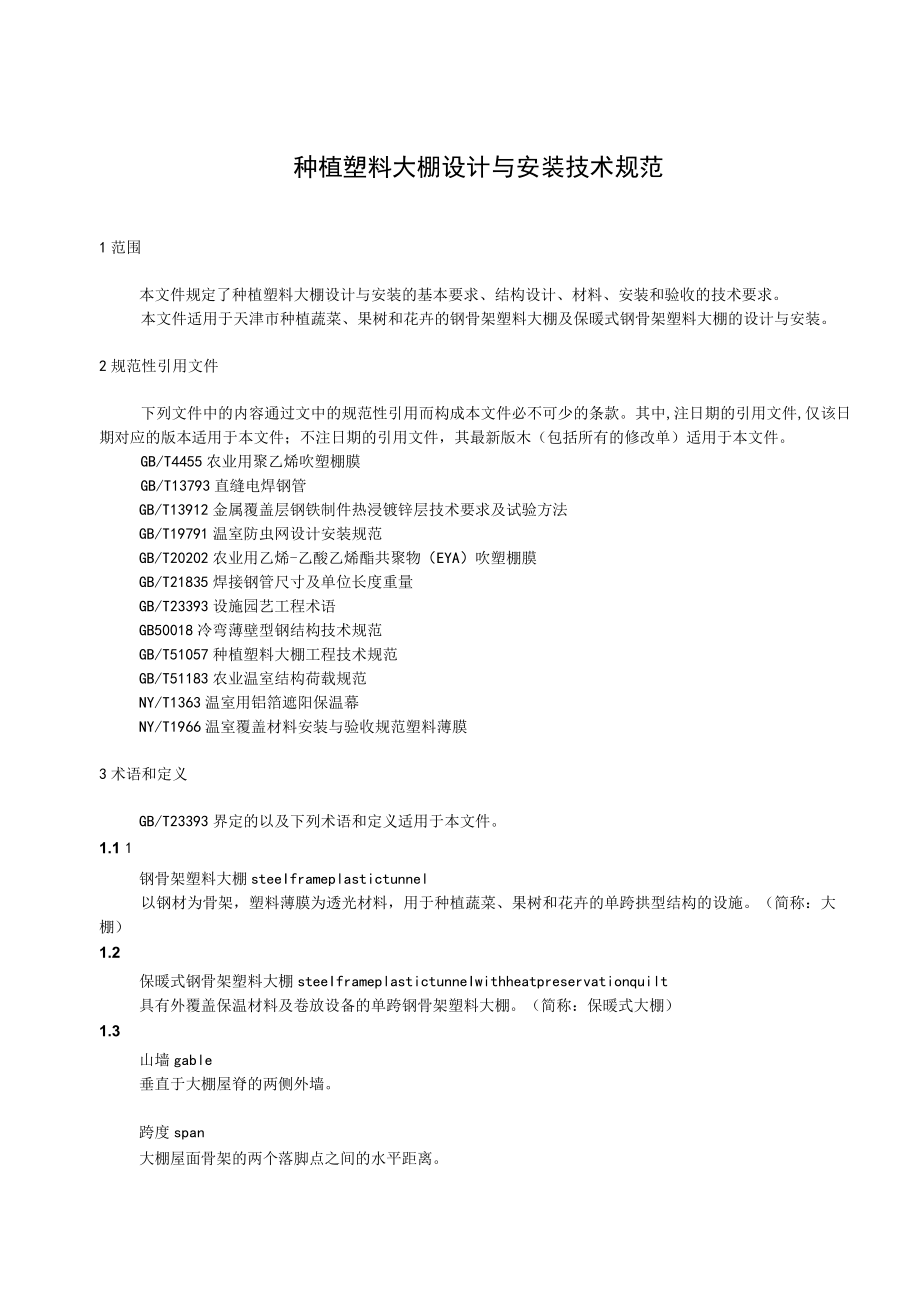

2、贞发、张宝乾、董朝阳、宋樱、李春、刘强、刘涛、刘华巧、辛永波。种植塑料大棚设计与安装技术规范1范围本文件规定了种植塑料大棚设计与安装的基本要求、结构设计、材料、安装和验收的技术要求。本文件适用于天津市种植蔬菜、果树和花卉的钢骨架塑料大棚及保暖式钢骨架塑料大棚的设计与安装。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版木（包括所有的修改单）适用于本文件。GB/T4455农业用聚乙烯吹塑棚膜GB/T13793直缝电焊钢管GB/T13912金属覆盖层钢铁制件热浸镀锌层技术要求及试验方
3、法GB/T19791温室防虫网设计安装规范GB/T20202农业用乙烯-乙酸乙烯酯共聚物（EYA）吹塑棚膜GB/T21835焊接钢管尺寸及单位长度重量GB/T23393设施园艺工程术语GB50018冷弯薄壁型钢结构技术规范GB/T51057种植塑料大棚工程技术规范GB/T51183农业温室结构荷载规范NY/T1363温室用铝箔遮阳保温幕NY/T1966温室覆盖材料安装与验收规范塑料薄膜3术语和定义GB/T23393界定的以及下列术语和定义适用于本文件。1.1 1钢骨架塑料大棚steeIframeplastictunnel以钢材为骨架，塑料薄膜为透光材料，用于种植蔬菜、果树和花卉的单跨拱型结构的
4、设施。（简称：大棚）1.2保暖式钢骨架塑料大棚steeIframeplastictunneIwithheatpreservationquilt具有外覆盖保温材料及卷放设备的单跨钢骨架塑料大棚。（简称：保暖式大棚）1.3山墙gable垂直于大棚屋脊的两侧外墙。跨度span大棚屋面骨架的两个落脚点之间的水平距离。3.5脊高ridgeheight大棚屋面最高点距棚内地平面的垂直距离。3.6肩高heightofplastictunneIshoulder带肩大棚骨架两侧壁平面与钢管顶面中心线交线至棚内地平面之间的垂直距离。3.7拱杆arch由单杆件构成用以承载大棚屋面各种荷载的拱形构件。3.8纵向系杆t
5、iebar与大棚拱杆垂直连接的纵向杆件。来源：GB/T51057-2015,2.1.83.9立柱post大棚中直立的起支撑作用的构件。3.10钢骨架steeIframe由拱杆、纵向系杆等钢构件组成的承载大棚屋面荷载的构件体系。3.11斜撑bracing斜跨于数根拱杆间，加强结构的纵向刚度和稳定性，承受并传递纵向水平力至立柱或基础的倾斜受力杆件。来源：GB/T51057-2015,2.1.73.12拱杆间距distancebetweentwoarchtubes相邻拱杆之间的水平距离。4基本要求4.1 跨度大棚跨度应大于6m,保暖式大棚跨度应大于IOm,宜以Im为模数增加取值。4.2 脊高大棚脊高
6、应高于2.4m,保暖式大棚脊高应高于3.2m,宜以0.2In为模数增加取值。4.3 拱杆间距大棚拱杆间距宜为lm1.2u4.4 肩高带肩大棚肩高应高于1.6m。沿屋脊方向在大棚的顶部可加设立柱，立柱间距宜为2.3m2.8m。4.6其他大棚及保暖式大棚推荐结构示意图参见附录A、推荐结构参数参见附录及5结构设计5.1 荷载要求大棚风荷载、雪荷载、吊挂荷载、恒载等依据GB/T51183的规定，根据建设地区风荷载和雪荷载基本值及作物吊挂生产实际情况计算。大棚常用覆盖材料的重量参考值按表1取值。表1大棚常用覆盖材料的重量材料名称荷载（kN12）备注塑料薄膜0.0015按薄膜厚度0.1Onln0.12n计
7、算。遮阳网0.002参考值，具体设计时应根据所需的遮光率和材料确定。保温被0.03参考值，具体设计时应根据保温材料类型和保温能力的需要确定。5.2耐久性要求大棚钢骨架设计使用年限应大于10年。5.3 通风设计要求大棚应在侧面设置通风口，通风口宽度宜为0.8mInb下缘距离地面高度宜为0.3m0.5m,距离山墙应大于1m。宜配装卷膜机和防虫网。5.4 宜机化要求大棚应在山墙中部设置推拉门或平开门，门洞尺寸宜大于2m1.8m（宽X高），便于农机具出入,推拉门宜采用悬挂方式、双扇设置。门框下缘应与地面形成平面，方便农机出入。5.5 构件设计钢结构设计、构件材料及构造应符合GB50018的相关规定。5
8、.6 保暖设计保暖式大棚两侧山墙宜做双层设计或者密封保温设计，以增强保温能力。5.7 要求6.1 钢骨架材料棚架、立柱、卷帘管所用钢管厚度、钢材材质均应符合GB/T21835、GB/T13793的相关规定。使用热镀锌钢管的应符合GB/T13912的相关规定。6.2 覆盖材料大棚的塑料薄膜、防虫网、压膜线正常使用年限应大于1年，卡槽和卡簧正常使用年限应大于5年。6.2.1塑料薄膜6.2.1.1选择强度高、抗老化，无滴、消雾性能持久，透光率高、薄膜表面不易吸尘、厚度大于OJmm的农用塑料薄膜。6.2.1.2塑料薄膜应满足种植作物的采光要求，除专用于种植食用菌外，初始透光率应大于85机6.2.1.3
9、聚乙烯塑料薄膜产品质量应符合GB/T4455的有关规定。6. 2.1.4乙烯-乙酸乙烯酯共聚物薄膜产品质量应符合GB/T20202的有关规定。7. 2.1.5聚烯燃(PO)薄膜产品质量应符合相关标准或设计要求。8. 2.2防虫网防虫网质量应符合GB/T19791的有关规定。9. 2.3保温被保温被宜选用多层复合保温被，保温被要求保温性能好，面层防水、抗老化。应配置卷放机械。10. 2.4遮阳网遮阳率应满足种植作物生产季节避光的要求。铝箔遮阳网应符合NY/T1363的有关规定。7安装11. 1选址大棚建设应符合建设地区农业用地管理要求，宜选择在土壤适宜、避风向阳、地形开阔、地下水位Im以下、灌排
10、方便、交通便利、电力设施齐备的地点。11.2 位与长度大棚屋脊宜为南北走向，受地形限制的地区可不受朝向限制；长度根据实际建设地块情况确定，宜在30m100m011.3 距大棚间距在跨度方向宜大于2m,在长度方向应大于4m。11.4 工施工单位应具有独立法人资格，应有大棚骨架安装图或施工图，并严格按施工图和施工程序进行规范、安全施工。7 .4.1基础工程在骨架对应位置设置地锚、螺旋地桩、水泥浇筑地梁等基础预埋件，覆土压实。预埋件施工应符合GB/T51057的有关规定。8 .4.2骨架钢构件应采用工厂化生产，现场组装；钢骨架、立柱、斜撑安装应符合GB/T51057的有关规定。9 .4.3棚膜棚膜安
11、装宜先固定山墙薄膜，后固定屋面薄膜。棚膜、卡槽、卡簧、压膜线安装应符合NY/T1966的有关规定。10 4.4防虫网根据种植作物的防虫要求选择适宜规格的防虫网并考虑通风要求。11 4.5保温被12 4.5.1保温被连接不宜拼接。7.4.5.2相邻保温被搭接应遵循上压下、顺风压逆风的原则；搭接处应贴合整齐、紧密，重合宽度宜大于80mm；搭接处固定点间距宜小于400Innb固定点不得有遗漏。7.4.5.3保温被屋脊固定边应连续压紧，间隔固定，固定点间距应小于40Omnb固定点不得有遗漏。7.4.5.4保温被安装后应完整覆盖屋面，表面平整；两侧保温被边缘应平行于山墙，距离山墙的最大值和最小值之差应小
12、于50mmo7.4.5.5保温被应表面整洁，不得有撕裂、刺破、磨损等现象。7.4.6设备安装7.4.6.1设备安装应与相对应的覆盖材料安装同时进行。7.4.6.2卷轴应在地面连接，表面干净整洁，不得有明显弯曲、扭曲，连接部位不得影响覆盖材料安装。7.4.6.3覆盖材料在卷轴上缠绕不得少于2圈；覆盖材料与卷轴固定时，不得使覆盖材料出现破损或皱褶，固定塑料薄膜与遮阳网宜采用固膜卡，固定保温被宜采用铁丝或尼龙绳，固定点应均匀布置，固定点间距应符合下列要求：固定塑料薄膜时，宜小于500mm；固定遮阳网时，宜小于500mm；固定保温被时，宜小于400mm。7.4.6.4设备配套电机接线方式符合国家相关标
13、准，电机和开关应有防水措施。7.4.6.5导向杆应与卷轴成直角，允许偏差为2。，采用伸缩式导向杆形式时，导向杆与伸缩杆之间的最小重叠长度应大于200mmo7.4.6.6设备运转部位应有安全防护措施，设备相应部位应有安全警示标志。8验收应符合GB/T51057的有关规定。附录A（资料性）钢骨架种植塑料大棚及保暖式钢骨架种植塑料大棚结构示意图A.1钢骨架种植塑料大棚结构示意图见图A.1跨度图A.1钢骨架种植塑料大棚示意图A.2保暖式钢骨架种植塑料大棚结构示意图见图A.2蹲度图A.2保暖式钢骨架种植塑料大棚示意图附录B(资料性)钢骨架种植塑料大棚及保暖式钢骨架种植塑料大棚推荐结构参数8.1 钢骨架种植塑料大棚推荐结构参数见表B.1表B.1钢骨架种植塑料大棚基本参数项目设计值跨度(m)6.08.010.012.014.016.0脊高(m)2.42.83.23.63.84.0肩高(m)1.6-1.8拱杆间距(m)L(M.2纵向系杆数量(个)4-56-7789-1010-1111-128.2 保暖式钢骨架种植塑料大棚推荐结构参数见表B.2表B.2保暖式钢骨架种植塑料大棚基本参数项目设计值跨度(m)10.012.014.016.018.0脊高(m)3.23.63.84.04.4肩高(m)1.6-1.8拱杆间距(m)1.0-1.2纵向系杆数量(个)789-1010-1111-1212-14
