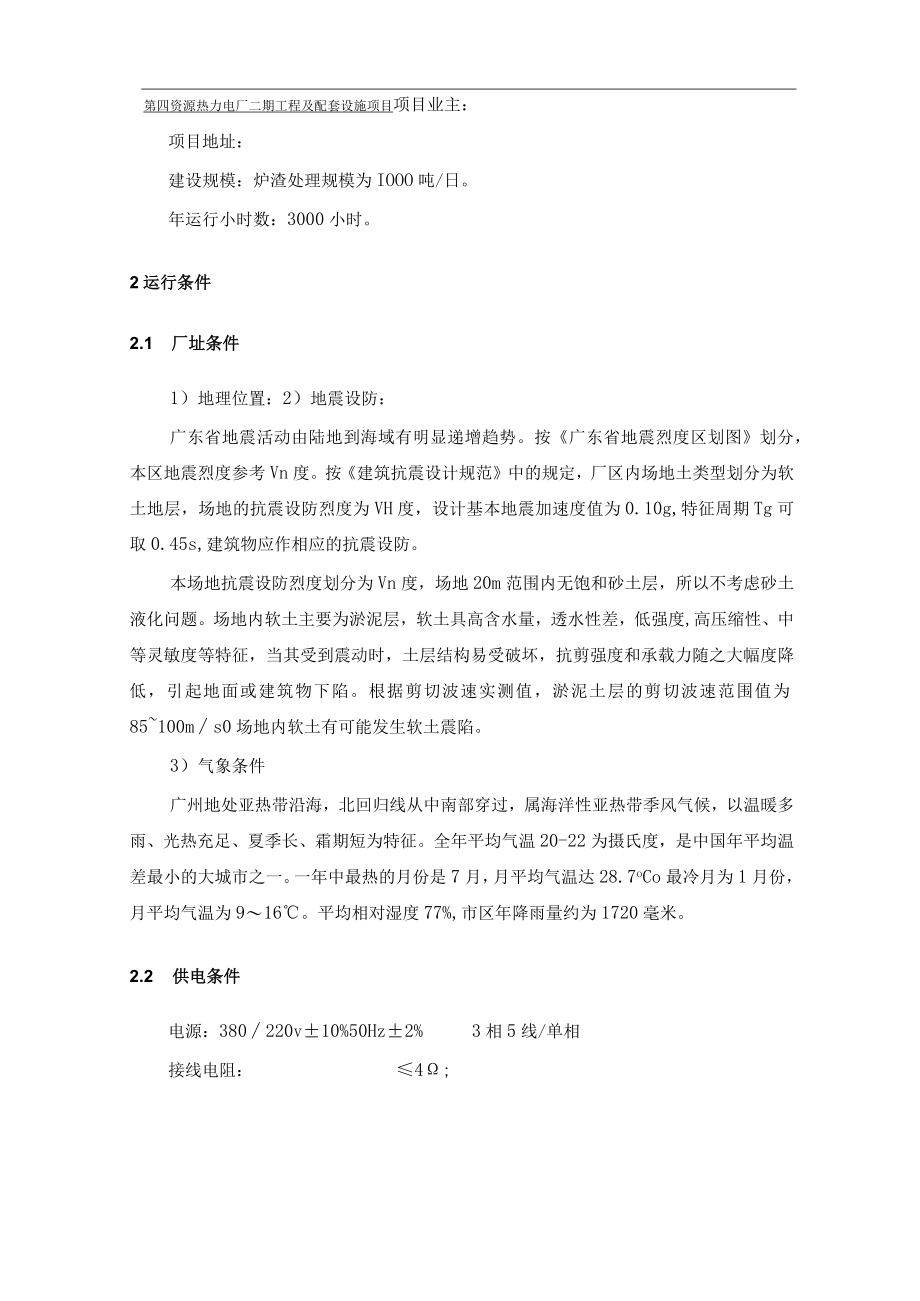

1、1工程概述第四资源热力电厂二期工程及配套设施项目炉渣处理厂除臭系统技术规范书技术规范项目名称：第四资源热力电厂二期工程及配套设施炉渣处理厂第四资源热力电厂二期工程及配套设施项目项目业主：项目地址：建设规模：炉渣处理规模为IOOO吨/日。年运行小时数：3000小时。2运行条件2.1 厂址条件1）地理位置：2）地震设防：广东省地震活动由陆地到海域有明显递增趋势。按广东省地震烈度区划图划分，本区地震烈度参考Vn度。按建筑抗震设计规范中的规定，厂区内场地土类型划分为软土地层，场地的抗震设防烈度为VH度，设计基本地震加速度值为0.10g,特征周期Tg可取0.45s,建筑物应作相应的抗震设防。本场地抗震设
2、防烈度划分为Vn度，场地20m范围内无饱和砂土层，所以不考虑砂土液化问题。场地内软土主要为淤泥层，软土具高含水量，透水性差，低强度,高压缩性、中等灵敏度等特征，当其受到震动时，土层结构易受破坏，抗剪强度和承载力随之大幅度降低，引起地面或建筑物下陷。根据剪切波速实测值，淤泥土层的剪切波速范围值为85100ms0场地内软土有可能发生软土震陷。3）气象条件广州地处亚热带沿海，北回归线从中南部穿过，属海洋性亚热带季风气候，以温暖多雨、光热充足、夏季长、霜期短为特征。全年平均气温20-22为摄氏度，是中国年平均温差最小的大城市之一。一年中最热的月份是7月，月平均气温达28.7oCo最冷月为1月份，月平均

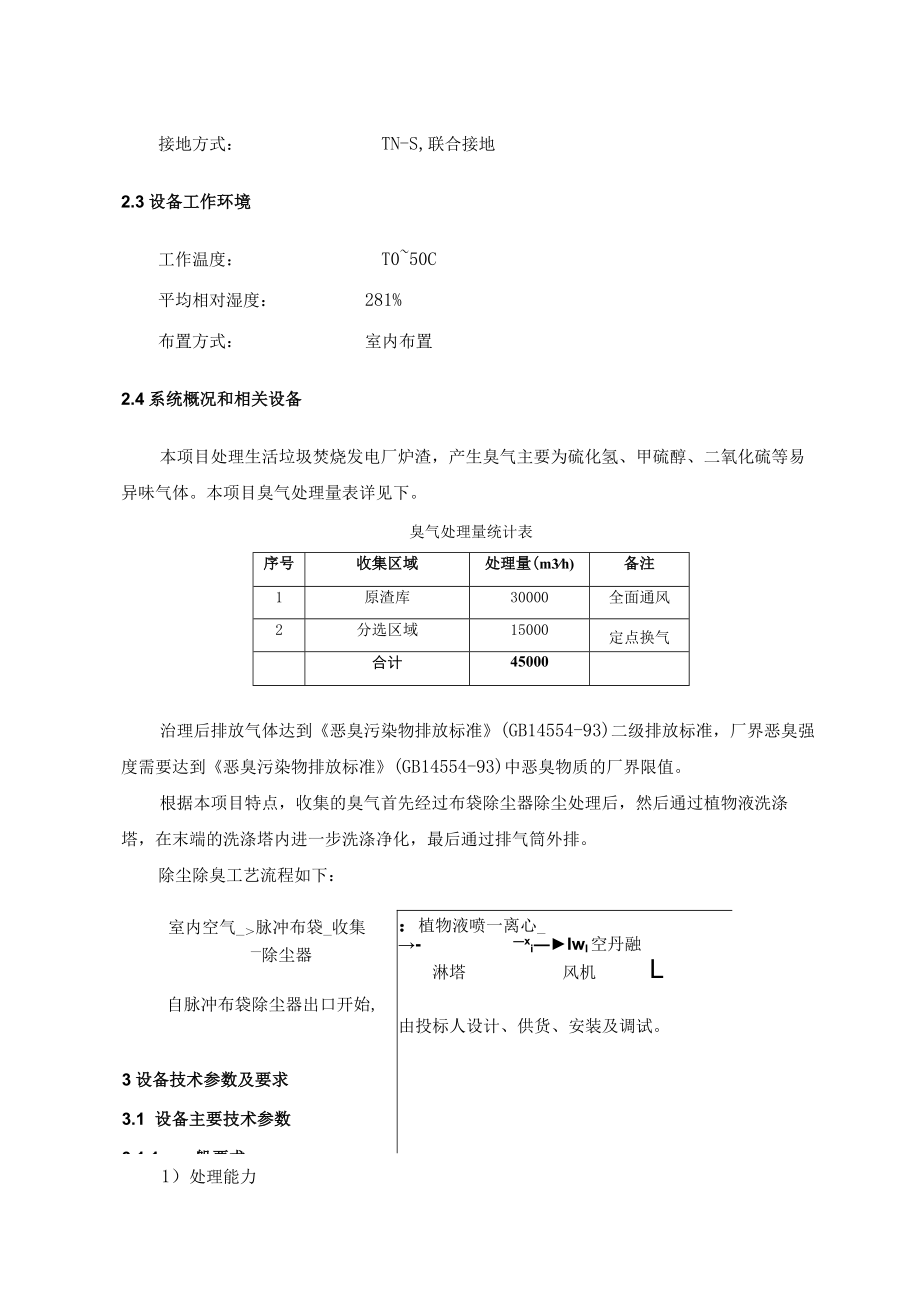

3、气温为916。平均相对湿度77%,市区年降雨量约为1720毫米。2.2 供电条件电源：380220v10%50Hz2%3相5线/单相接线电阻：4;接地方式：TN-S,联合接地2.3设备工作环境工作温度：T050C平均相对湿度：281%布置方式：室内布置2.4系统概况和相关设备本项目处理生活垃圾焚烧发电厂炉渣，产生臭气主要为硫化氢、甲硫醇、二氧化硫等易异味气体。本项目臭气处理量表详见下。臭气处理量统计表序号收集区域处理量(m3h)备注1原渣库30000全面通风2分选区域15000定点换气合计45000治理后排放气体达到恶臭污染物排放标准(GB14554-93)二级排放标准，厂界恶臭强度需要达到恶
4、臭污染物排放标准(GB14554-93)中恶臭物质的厂界限值。根据本项目特点，收集的臭气首先经过布袋除尘器除尘处理后，然后通过植物液洗涤塔，在末端的洗涤塔内进一步洗涤净化，最后通过排气筒外排。除尘除臭工艺流程如下：室内空气_脉冲布袋_收集除尘器自脉冲布袋除尘器出口开始,3设备技术参数及要求3.1 设备主要技术参数3.1.1 一般要求：植物液喷一离心_-xiIwI空丹融淋塔风机L由投标人设计、供货、安装及调试。1）处理能力本项目原渣库30000n3h,分选区域15000m3h2）工艺流程收集的臭气经过布袋除尘器除尘处理后，通过植物液洗涤塔，在洗涤塔内进一步洗涤净化，最后通过排气筒外排。3）性能保
5、证治理后排放气体达到恶臭污染物排放标准（GB14554-93）二级排放标准，厂界恶臭强度需要达到恶臭污染物排放标准（GB14554-93）中恶臭物质的厂界限值。1.1. 2设计、制造应遵守的规范和标准产品设计、制造和检验应符合国家相关技术规范和标准，包括但不限于以下内容，标准按最新版执行。3. 1.2.1进口设备的制造工艺和材料应符合美国机械工程师协会（ASME）和美国材料试验学会（ASTM）的工业法规中涉及的标准或具有相同的机械性能。4. 1.2.2国产设备的制造工艺和材料应符合如下标准：GB150钢制压力容器HGJ32橡胶衬里化工设备压力容器安全技术监察规程GB/T16907离心泵技术条件
6、（I类）；GB/T5656离心泵技术条件（H类）；JB/T74管路法兰技术条件B/T74管路法兰类型B/T81凸面板式平焊钢制法兰JB/T87管法兰用石棉橡胶垫片HG20538衬塑（PP、PE、PVC）钢管和管件GB6388运输包装收发货标志；GB50171电气装置安装工程盘、柜及二次回路结线施工及验收规范；GBl1920电站电气部分集中控制装置通用技术条件IEC144低压开关和控制设备的外壳防护等级ANSI488可编程仪器的数字接口ISA-55.2过程运算的二进制逻辑图ISA-55.3过程操作的二进制逻辑图ISA-55.4仪表回路图SMPMS22.1仪表和控制系统功能图表示法NEMA-ICS
7、4工业控制设备及系统的端子板NEMA-ICS6工业控制装置及系统的外壳TCP/IP网络通讯协议IEEE802局域网标准4.1. 2.3当上述规范或标准对某些专用材料不适合时，则可采用材料生产厂的标准。投标方应详细列出其设计、制造和试验所依据的标准和规范。4.2. 主要设备技术要求4.3. 2.1除臭设备基本技术要求1)处理废气量技术参数：除臭设备1#：1套，处理废气量为30000立方米/时，气体平均浓度设计参数为：500.0mgm3,臭气沿程流动阻力损失1200Pa除臭设备2#：1套，处理废气量为15000立方米/时，气体平均浓度设计参数为：500.0mgm3,臭气沿程流动阻力损失1200Pa
8、02)处理效果：治理后排放气体达到恶臭污染物排放标准(GB14554-93)二级排放标准，厂界恶臭强度需要达到恶臭污染物排放标准(GB14554-93)中恶臭物质的厂界限值。3)成套除臭设备组成：1#、2#除臭设备主要由植物液喷淋塔、循环水泵、离心风机和离心风机减震台座支架、风管、排气筒等组成。4)喷淋塔的材质要求：喷淋塔主体采用PP材质；除臭装置与除臭风机间的风管采用PP材质。除臭装置本体设有检修门，便于装置本体维护。并且管上留有便于监测净化后臭气浓度的测孔。喷淋塔技术性能表:序号项目序号项目1型号：处理量30000m3h和15000m3h,带水箱4进风形式：下部进风；2材质：PP5出风形式
9、：顶部出风；3设备阻力：V500pa6厚度不小于IOmm5）除臭风机基本技术要求：除臭风机1#：风量：30000m3h,风压：250OPa功率：30kw,材质：玻璃钢。数量：1台除臭风机2#：风量：15000m3h,风压：2500Pa功率：18.5kw,材质：玻璃钢。数量：1台启停控制为自动和现场手动控制。3.2.3除臭风机及进出口电动密闭风阀可实现远控和就地操作。二供货范围本次招标范围为除臭系统设备及附属管道和电气控制等所有成套设备的供货、安装、调试、培训的总包项目。主要供货清单见下表，但不限于此（投标方按供货范围补充及完善）：序号名称规格及技术数据数量单位备注原渣库除臭设备30000m7h
10、1离心风机30000m7h,2500Pa,离心风机，30KW1台2植物液喷淋塔直径4m,高4.5m,带水箱1台PP材质3循环水泵Q=30m7h,H=25m,5.5KW2台4排气筒直径1米，排放至20米1套PP材质分选区域除臭设备15000m3h1离心风机15000mVh,2500Pa,离心风机，18.5KW1台2植物液喷淋塔直径2.8m,高4.5m,带水箱1台PP材质3循环水泵Q=15m7h,H=25m,4KW2台4排气筒直径0.75米，排放至25米1套PP材质技术资料内容和交付进度1、投标方提供的资料使用国际单位制，语言为中文。其中提供的图纸须同时提供可编辑AlJTOCAD2004（*.DW
11、G格式）电子文本。投标方应向招标方提供可编辑的技术资料的电子文本，格式为M）RD或EXCEL2、资料的组织结构清晰、逻辑性强。资料内容正确、准确、一致、清晰完整,满足工程要求。3、对于其它没有列入技术规范书的技术资料，是工程所必需文件和资料，一经发现，投标方应及时免费提供。4、投标方提交的技术文件资料的范围应满足如下要求（但不限于此）：1）系统流程图；2）各设备型号、设备总装图、设备剖面图；3）设备基础图；4）其它所需资料。5、设计所需的文字资料和图纸（可编辑AUTOCAD2004）等技术文件，投标方在合同生效以后按以下要求向招标方提供，提供的份数为一式6份，电子文档一份。（1）在技术协议书签
12、订后五日内，向招标方提供以下资料1）系统设备技术设计的基础图、总装图、工艺流程图、安装图（共三套,其中含一套可编辑的AUTOCAD2004版电子版本图）。2）汽、水、气、电源负荷容量要求，系统的控制原理以及安装接线图，电气控制设备的供货设备及材料清单（包括数量，型号及规范，使用位置，使用标准）等。供方应提供配电柜的外形尺寸、进出线方式、配电柜开孔尺寸及安装方式。3）其它设计院需要但上述未列出的图纸资料，供方应及时提供。（2）设备交货时向招标方提供以下资料随设备发货一并向招标方提供全部设计图纸、技术资料、使用说明书等文件,具体如下（包括但不限于）：4）产品质量合格证明书；（出厂检测报告）5）产品
13、使用说明书；（含电气和控制部分）各8份，文本文件和dwg电子版各一套6）产品技术资料、图纸（含设备结构图、总装图，电气接线原理图，等）各8套，文本文件和dwg电子版各1套7）产品装箱清单8）备品备件，易损件清单9）其他有关的资料四设计、制造、安装、验收规范和标准1、本招标范围涉及的所有设备，其设计、制造、安装、验收使用的标准、规程和规范，必须完全满足下列要求：a）所有使用的标准、规程和规范，应根据最新颁发的有效版本；b）必须满足招标技术规定要求；C）同时满足中国的国家标准、政策和法规；d）同时满足工厂所在地政府的有关标准、政策和法规；e）同时满足投标方所在国的国家标准、政策和法规；f）有关安全
14、、消防、劳动卫生与健康方面的设计和供货，只能依据中国标准、规程、规范、政策和法规。2、提供标准要求本招标范围涉及的所有设备，其设计、制造、安装、验收使用的标准、规程和规范，应在合同执行期间提供。3、请投标方提供本招标范围涉及设备具体的设计、制造、安装和验收标准和规范。五质量保证及技术服务1、质量保证1.1 投标方应采取措施确保设备质量，产品交货前，应对产品各部件进行必要的检查与试验，以保证整个设计和制造符合规范要求。a必须进行检查和试验的项目，应能证明下列各项：b所供设备符合有关技术条件和安全规范；c安全装置和保护装置动作正确；d达到招标方要求的规定值；f满足招标方要求的其他特殊条件。1. 2投标方有责任将检查和试验资料按规定完整并及时提交给招标方；L3如产品质量和性能与标准不符时，招标方有权拒绝验收，投标方应负责修理、更换或赔偿。1.4在保证期内，投标方保证按投标文件在承诺的响应时间内到达现场，并在最短时间内免费更换或修理任何不是由招标方人员非正常操作而损坏的设备。2、本供货设备的质量保证期不低于1年。3、投标方
