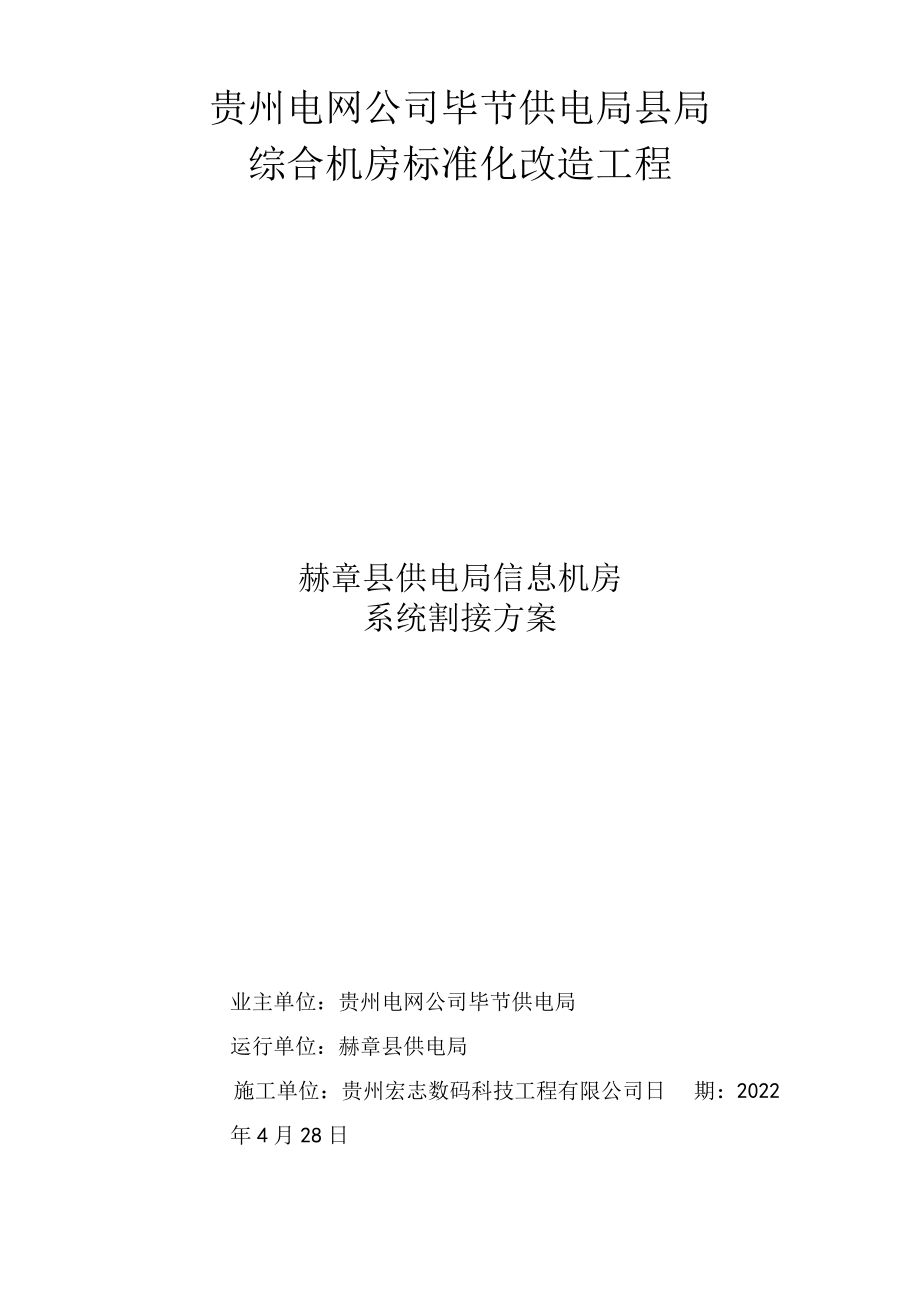

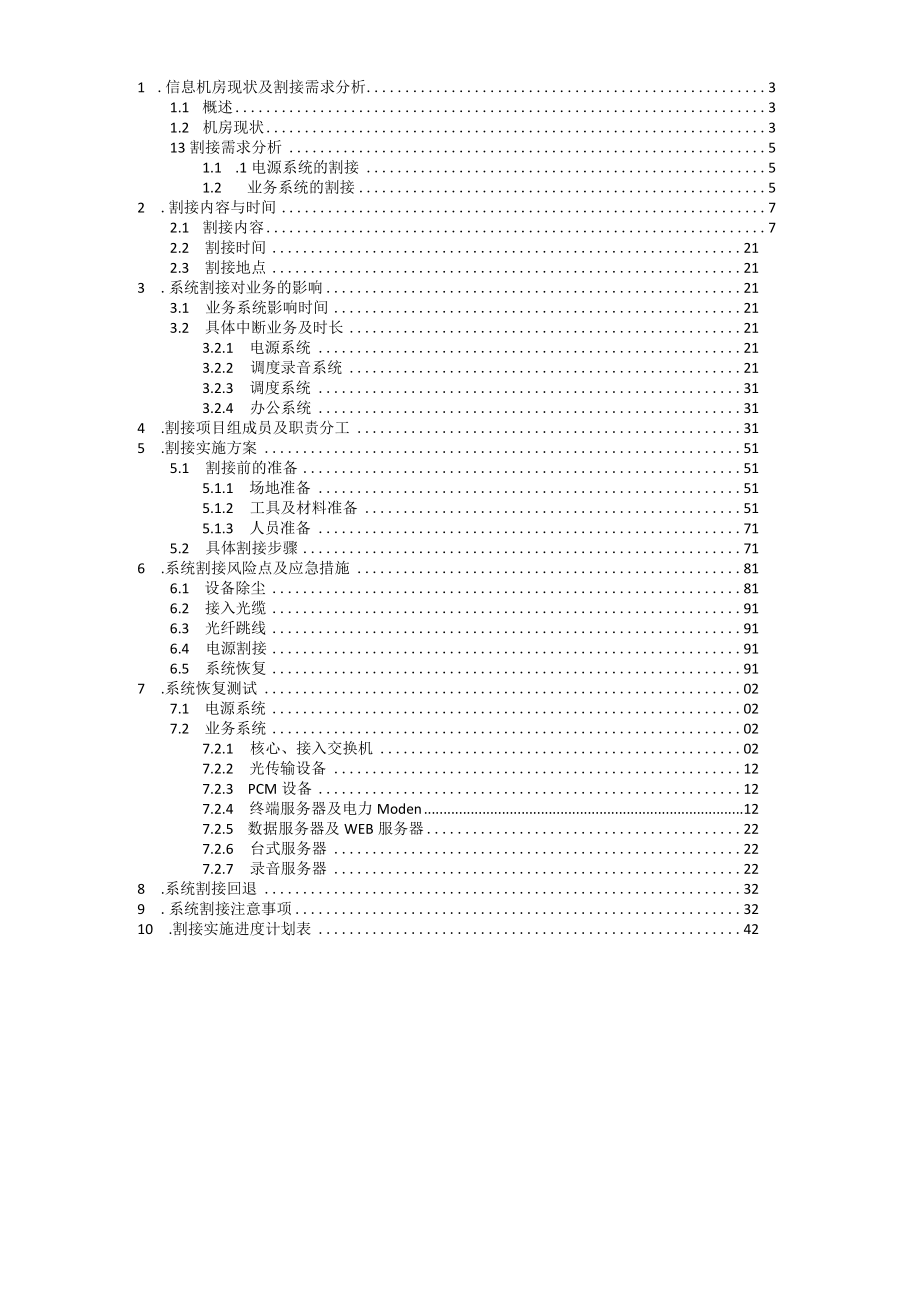

1、贵州电网公司毕节供电局县局综合机房标准化改造工程赫章县供电局信息机房系统割接方案业主单位：贵州电网公司毕节供电局运行单位：赫章县供电局施工单位：贵州宏志数码科技工程有限公司日期：2022年4月28日1 .信息机房现状及割接需求分析31.1 概述31.2 机房现状313割接需求分析51.1 .1电源系统的割接51.2 业务系统的割接52 .割接内容与时间72.1 割接内容72.2 割接时间212.3 割接地点213 .系统割接对业务的影响213.1 业务系统影响时间213.2 具体中断业务及时长213.2.1 电源系统213.2.2 调度录音系统213.2.3 调度系统313.2.4 办公系统3
2、14 .割接项目组成员及职责分工315 .割接实施方案515.1 割接前的准备515.1.1 场地准备515.1.2 工具及材料准备515.1.3 人员准备715.2 具体割接步骤716 .系统割接风险点及应急措施816.1 设备除尘816.2 接入光缆916.3 光纤跳线916.4 电源割接916.5 系统恢复917 .系统恢复测试027.1 电源系统027.2 业务系统027.2.1 核心、接入交换机027.2.2 光传输设备127.2.3 PCM设备127.2.4 终端服务器及电力Moden127.2.5 数据服务器及WEB服务器227.2.6 台式服务器227.2.7 录音服务器228

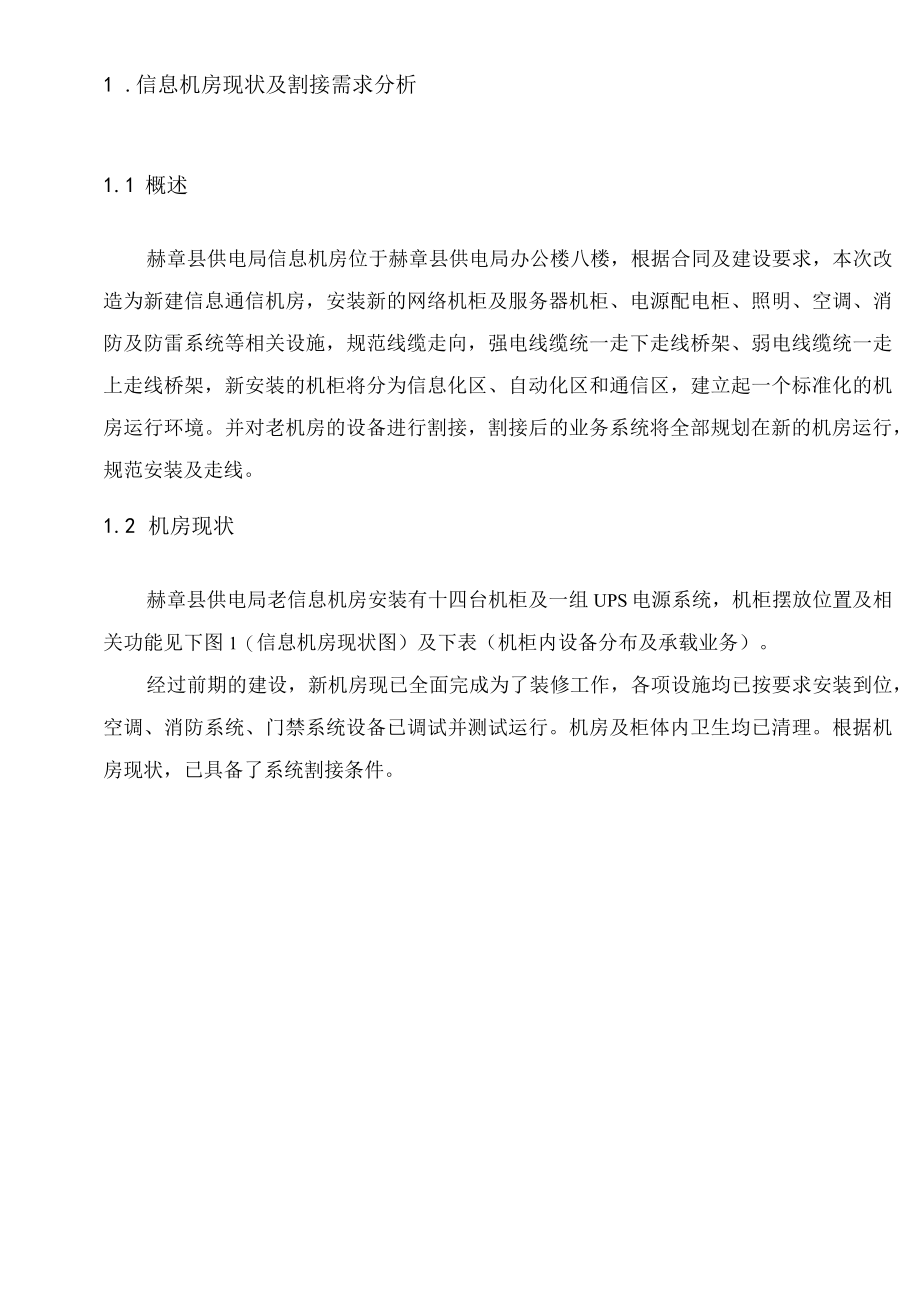

3、 .系统割接回退329 .系统割接注意事项3210 .割接实施进度计划表421 .信息机房现状及割接需求分析1.1 概述赫章县供电局信息机房位于赫章县供电局办公楼八楼，根据合同及建设要求，本次改造为新建信息通信机房，安装新的网络机柜及服务器机柜、电源配电柜、照明、空调、消防及防雷系统等相关设施，规范线缆走向，强电线缆统一走下走线桥架、弱电线缆统一走上走线桥架，新安装的机柜将分为信息化区、自动化区和通信区，建立起一个标准化的机房运行环境。并对老机房的设备进行割接，割接后的业务系统将全部规划在新的机房运行，规范安装及走线。1.2 机房现状赫章县供电局老信息机房安装有十四台机柜及一组UPS电源系统，
4、机柜摆放位置及相关功能见下图1（信息机房现状图）及下表（机柜内设备分布及承载业务）。经过前期的建设，新机房现已全面完成为了装修工作，各项设施均已按要求安装到位，空调、消防系统、门禁系统设备已调试并测试运行。机房及柜体内卫生均已清理。根据机房现状，已具备了系统割接条件。IJIl.,：11|V；叫煦也J典力ku/l.EJ,lH1,7,而I?Il1llW(XE恢F-IIllE而MCI物X片W型3耳木E)川F,W那则1卜力；U惯R5O+V,；COj/rRT把?,丁I工Il口WRSS1沙阳明/制阳*tv*歹曾多朝Lt股_f1UI,星h!IC*I4P町朝)UIfcT-网.,-w,2肘；号;吟,仁六禧：,1
5、,L1崛3,1,Av6亶曲遽嘲!S：,ZJ1.3 割接需求分析根据机房现状及现场实际情况，本次系统割接分为两部份：电源系统的割接和业务系统的割接。1.3.1 电源系统的割接电源系统的割接包含原电池组、配电屏的迁移等相关内容。割接后的电源系统主设备将统一安装在新机房，沿电源配电屏一致罗列进行摆放，老机房迁移过来的电池机柜及配电屏安装在新机房配电屏的右侧，一字罗列。详见下图2（割接后信息机房布局图）。1.3.2 业务系统的割接业务系统的割接包含原机房信息机柜内相关的业务系统设备迁移、地面光纤终端盒的迁移、线缆撤除及整理、线缆规范走线及恢复连接、业务系统恢复等内容；割接后的设备需根据设备功能进行分类
6、，分为自动化设备、通信设备、信息设备，将根据设备类型安装在各自的区域（设备机柜区域划分见下图2,设备安装所属机柜见下表），由于特殊线缆长度限制的部份设备可根据现场实际情况进行调整，安装在非所属区域。设备线缆将按照要求，统一从上走线桥架走线，规范走线方式。ZInl一7/L如111产鸵Il1fTr1。P,ICOTjHX5H2LnTgTZT5VI凶teHFlL-明Z(O6O7LnJ蜜凶_7IX,J?Cbd1I1Ud匚器蜥皿Il1Rl1V同O一-I111X-1、泞L国LJjr*W口因出由WIll1III-JOCTOZZg/OgCE图2割接后信息机房布局图由于系统割接的特殊性，在本次系统割接的实施过程中
7、，应充分考虑到原机房业务系统的实际情况，充分考虑系统割接对现有系统业务的影响，充分考虑到实施过程中可能浮现的各种情况，最大限度地缩短业务中断的时间，将系统割接对现有业务的影响降至最小。在系统的割接中，经对割接工作的分析，割接工作须满足如下前提条件和要求： 应满足业务的最短间断，平滑过渡的要求； 应满足在一段时期内集中割接的要求。实现在7个工作日之内将全部设备、业务运行平台及相关系统全部割接完毕。在系统割接后，应迅速恢复中断的业务系统，保证系统的平稳、可靠运行； 应充分考虑割接期间的数据、设备及电源的安全； 割接准备工作应充分、精密； 割接后的网络拓扑及通信应保持不变，应对业务系统无影响。2 .
8、割接内容与时间2.1 割接内容本次割接主要包括电源机柜（机柜2、机柜3）,业务系统机柜（机柜1、机柜4到机柜14）的割接工作。其中各机柜割接先后所包含的设备、承载的相关业务、关联机柜及线缆、割接后安装区域及机柜等内容见下表：机柜名称设备名称承载业务关联机柜关联线缆电源配电状况割区UPS电源UPS电池组及主机机房UPS供电系统各业务机柜到各业务机柜电源各1组电源线缆各1组到各业务机柜机柜1数字程控交换机3台调度自动化机柜14、机柜11到机柜142M线2对、到机柜14大对数线14根、到机柜11网线2根直流电源1组r新区机机柜2直流电池组机房直流供电系统机柜3到机柜3电源线缆电源线缆1组机柜3电源配
9、电屏机房供电系统直流电池组机柜及直流设备业务机柜电池组机柜及设备业务机柜电源各1组电源线缆各1组到电池组机柜及各业务机柜机柜4SDHl台、综合接入设备1台调度自动化机柜5、机柜14至附L柜5大对数线3根；到机柜14大对数线3根、2M线5根、光纤1对；预留网线1根到桌直流模块1个、线缆1组新区机面终端机柜5音频配线机柜调度自动化4、机柜6、机柜14至为L柜4大对数线3根；至用L柜6大对数线3根、网线2根；到机柜7大对数线1根；到机柜14网线1根；到桌面终端网线4根；大楼接入大对数线2根无电源线缆新区机机柜6数字程控交换机2台调度自动化机柜5到机柜5大对数线10根、网线2根；到桌面终端网线1根直流
10、、交流电源各1组新区机机柜7终端服务器4台、内网交换机2台、电力Moden2台、同步时钟1台调度自动化机柜5、机柜8、机柜14到航柜5大队数线1根；到机柜8网线9根；到机和14网线7根双绞线2根交流电源线缆1组新化机柜8数据服务器2台、WEB服务器1台、调度自动化机柜7、机柜11到机柜7网线9根、到力临11网线1根、到桌交流电源线缆1组新化数采服务器2台、防火墙1台、KvM设备一套面终端网线2根机柜9录音服务器5台、95598服务器1台调度自动化机柜11至为L柜11网线2根、交流电源线缆1组新化机柜10塔式服务器1台、PC机2台、KVM设备1套财务数据系统机柜11至用Ll巨11网线1根、大楼接
11、入网线2根交流电源线缆1组新化机柜11核心交换机1台、接入交换机6台调度自动化、办公网络机柜14、机柜1、机柜10大楼接入网线23根、到机柜14光纤跳线1对、到机柜1网线2根、到机柜10网线1根交流电源线缆1组新化机柜12自助收费服务器1台、光纤接入设备1台办公系统、视频会议系统机柜H到机柜H网线3根、光纤跳线1根到地面终端盒交流电源1组新化机柜13大楼广播系统1套广播系统大楼接入接入音响线8根交流电源1组机柜14音频配线架、2M同轴线缆配线架、光纤配线架调度自动化、办公网络机柜1、机柜4、5、机柜7、机柜11到机柜1大对数线14根、2M线2对、网线1根；到机柜4大对数线3根、2M线6根、光纤跳线1对；至附加5网线1根、到机柜7网线7根、到桌面终端网线2根无电源新区可新化地面光纤终端盒光纤终端盒1个主
