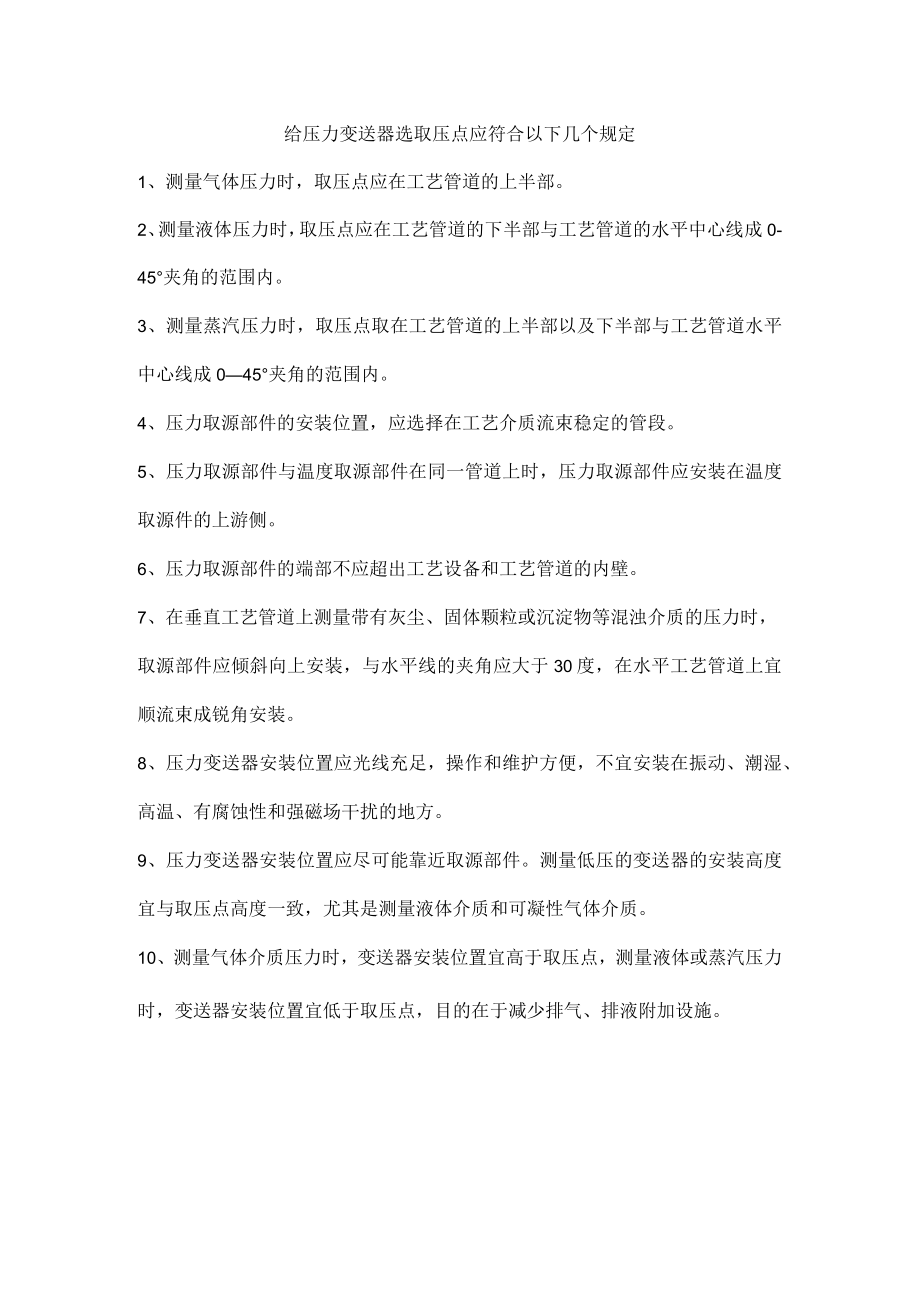

给压力变送器选取压点应符合以下几个规定.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《给压力变送器选取压点应符合以下几个规定.docx》由会员分享,可在线阅读,更多相关《给压力变送器选取压点应符合以下几个规定.docx(1页珍藏版)》请在第壹文秘上搜索。

给压力变送器选取压点应符合以下几个规定1、测量气体压力时,取压点应在工艺管道的上半部。2、测量液体压力时,取压点应在工艺管道的下半部与工艺管道的水平中心线成0-45夹角的范围内。3、测量蒸汽压力时,取压点取在工艺管道的上半部以及下半部与工艺管道水平中心线成045夹角的范围内。4、压力取源部件的安装位置,应选择在工艺介质流束稳定的管段。5、压力取源部件与温度取源部件在同一管道上时,压力取源部件应安装在温度取源件的上游侧。6、压力取源部件的端部不应超出工艺设备和工艺管道的内壁。7、在垂直工艺管道上测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时,取源部件应倾斜向上安装,与水平线的夹角应大于30度,在水平工艺管道上宜顺流束成锐角安装。8、压力变送器安装位置应光线充足,操作和维护方便,不宜安装在振动、潮湿、高温、有腐蚀性和强磁场干扰的地方。9、压力变送器安装位置应尽可能靠近取源部件。测量低压的变送器的安装高度宜与取压点高度一致,尤其是测量液体介质和可凝性气体介质。10、测量气体介质压力时,变送器安装位置宜高于取压点,测量液体或蒸汽压力时,变送器安装位置宜低于取压点,目的在于减少排气、排液附加设施。
