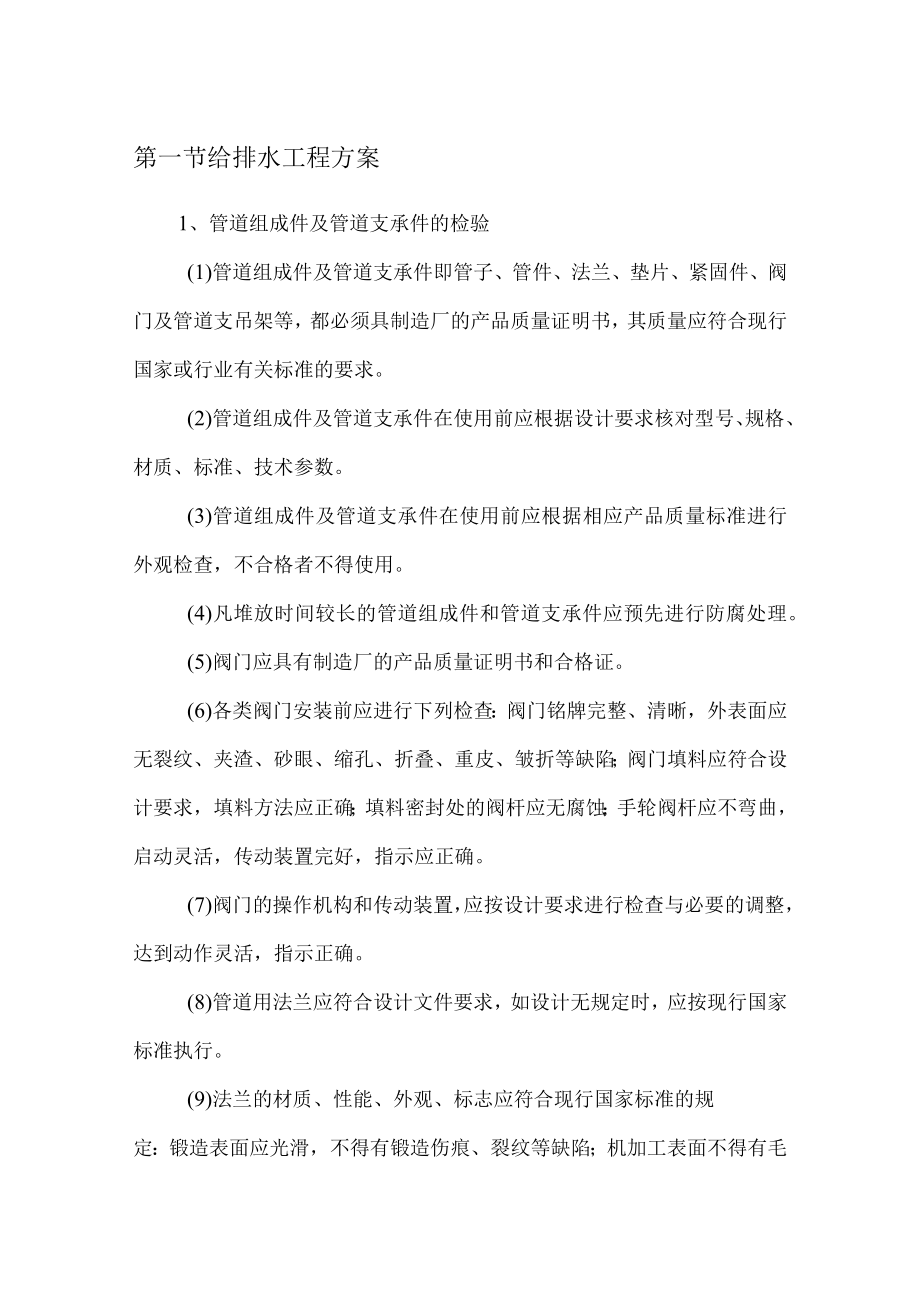

1、第一节给排水工程方案1、管道组成件及管道支承件的检验(1)管道组成件及管道支承件即管子、管件、法兰、垫片、紧固件、阀门及管道支吊架等，都必须具制造厂的产品质量证明书，其质量应符合现行国家或行业有关标准的要求。(2)管道组成件及管道支承件在使用前应根据设计要求核对型号、规格、材质、标准、技术参数。(3)管道组成件及管道支承件在使用前应根据相应产品质量标准进行外观检查，不合格者不得使用。(4)凡堆放时间较长的管道组成件和管道支承件应预先进行防腐处理。(5)阀门应具有制造厂的产品质量证明书和合格证。(6)各类阀门安装前应进行下列检查：阀门铭牌完整、清晰，外表面应无裂纹、夹渣、砂眼、缩孔、折叠、重皮、

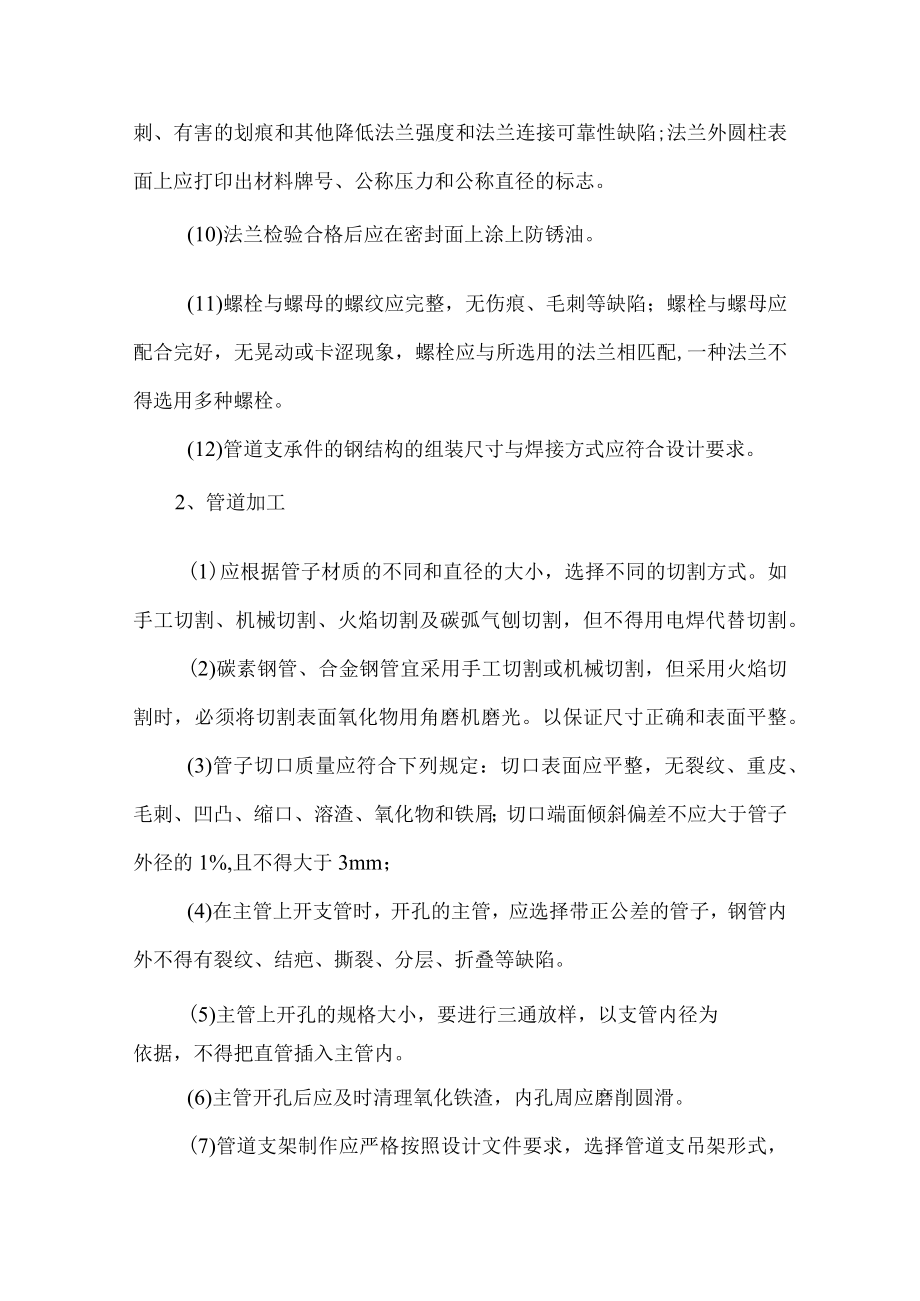

2、皱折等缺陷；阀门填料应符合设计要求，填料方法应正确；填料密封处的阀杆应无腐蚀；手轮阀杆应不弯曲，启动灵活，传动装置完好，指示应正确。(7)阀门的操作机构和传动装置，应按设计要求进行检查与必要的调整，达到动作灵活，指示正确。(8)管道用法兰应符合设计文件要求，如设计无规定时，应按现行国家标准执行。(9)法兰的材质、性能、外观、标志应符合现行国家标准的规定：锻造表面应光滑，不得有锻造伤痕、裂纹等缺陷；机加工表面不得有毛刺、有害的划痕和其他降低法兰强度和法兰连接可靠性缺陷;法兰外圆柱表面上应打印出材料牌号、公称压力和公称直径的标志。(10)法兰检验合格后应在密封面上涂上防锈油。(11)螺栓与螺母的螺
3、纹应完整，无伤痕、毛刺等缺陷；螺栓与螺母应配合完好，无晃动或卡涩现象，螺栓应与所选用的法兰相匹配,一种法兰不得选用多种螺栓。(12)管道支承件的钢结构的组装尺寸与焊接方式应符合设计要求。2、管道加工(1)应根据管子材质的不同和直径的大小，选择不同的切割方式。如手工切割、机械切割、火焰切割及碳弧气刨切割，但不得用电焊代替切割。(2)碳素钢管、合金钢管宜采用手工切割或机械切割，但采用火焰切割时，必须将切割表面氧化物用角磨机磨光。以保证尺寸正确和表面平整。(3)管子切口质量应符合下列规定：切口表面应平整，无裂纹、重皮、毛刺、凹凸、缩口、溶渣、氧化物和铁屑；切口端面倾斜偏差不应大于管子外径的1%,且不

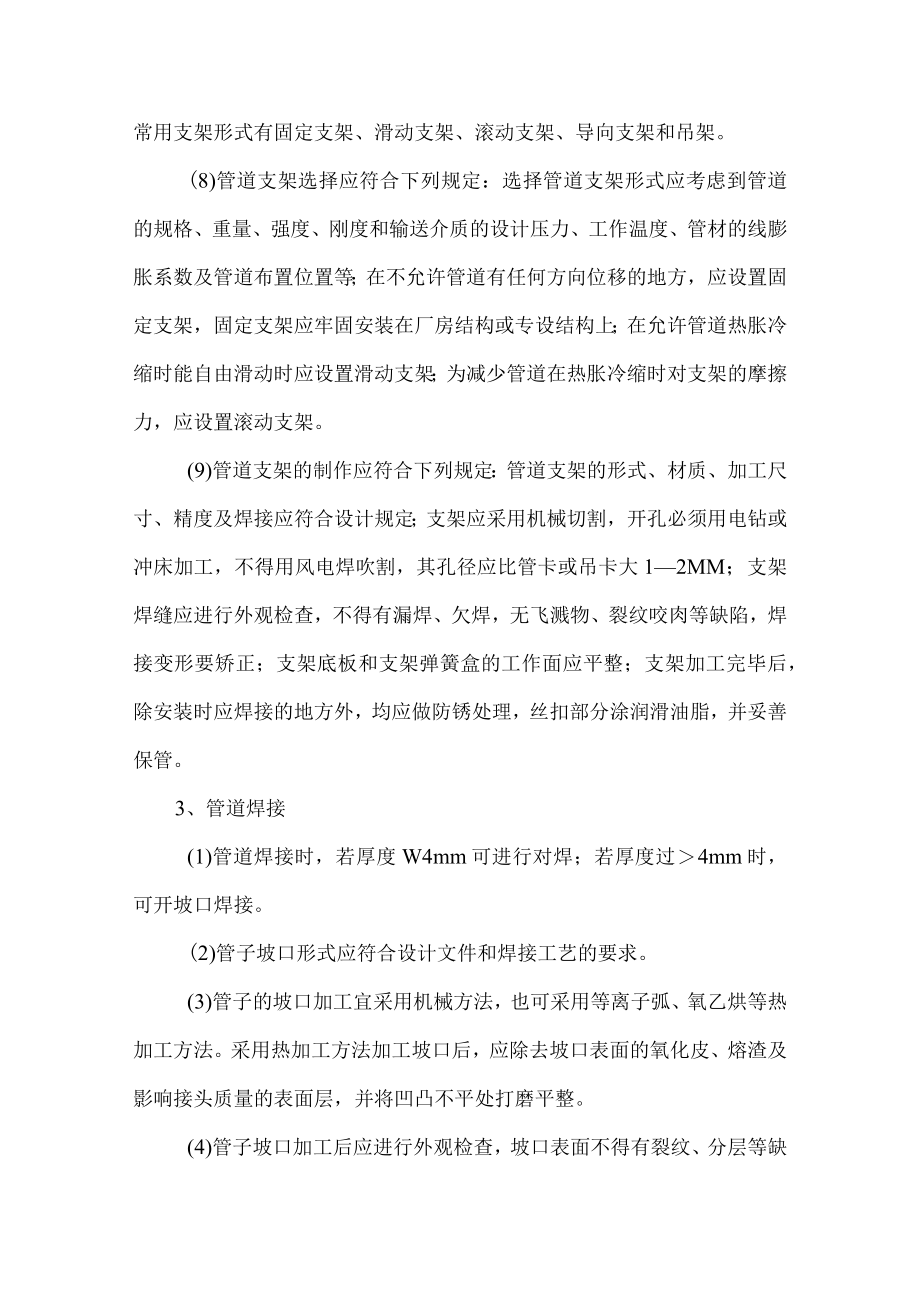

4、得大于3mm；(4)在主管上开支管时，开孔的主管，应选择带正公差的管子，钢管内外不得有裂纹、结疤、撕裂、分层、折叠等缺陷。(5)主管上开孔的规格大小，要进行三通放样，以支管内径为依据，不得把直管插入主管内。(6)主管开孔后应及时清理氧化铁渣，内孔周应磨削圆滑。(7)管道支架制作应严格按照设计文件要求，选择管道支吊架形式，常用支架形式有固定支架、滑动支架、滚动支架、导向支架和吊架。(8)管道支架选择应符合下列规定：选择管道支架形式应考虑到管道的规格、重量、强度、刚度和输送介质的设计压力、工作温度、管材的线膨胀系数及管道布置位置等；在不允许管道有任何方向位移的地方，应设置固定支架，固定支架应牢固安
5、装在厂房结构或专设结构上；在允许管道热胀冷缩时能自由滑动时应设置滑动支架；为减少管道在热胀冷缩时对支架的摩擦力，应设置滚动支架。(9)管道支架的制作应符合下列规定：管道支架的形式、材质、加工尺寸、精度及焊接应符合设计规定；支架应采用机械切割，开孔必须用电钻或冲床加工，不得用风电焊吹割，其孔径应比管卡或吊卡大12MM；支架焊缝应进行外观检查，不得有漏焊、欠焊，无飞溅物、裂纹咬肉等缺陷，焊接变形要矫正；支架底板和支架弹簧盒的工作面应平整；支架加工完毕后，除安装时应焊接的地方外，均应做防锈处理，丝扣部分涂润滑油脂，并妥善保管。3、管道焊接(1)管道焊接时，若厚度W4mm可进行对焊；若厚度过4mm时，
6、可开坡口焊接。(2)管子坡口形式应符合设计文件和焊接工艺的要求。(3)管子的坡口加工宜采用机械方法，也可采用等离子弧、氧乙烘等热加工方法。采用热加工方法加工坡口后，应除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并将凹凸不平处打磨平整。(4)管子坡口加工后应进行外观检查，坡口表面不得有裂纹、分层等缺陷。(5)管子组对应采用专用的组对工装，确保管子的平直度。在距接口200MM处用水平尺或直尺测量，允许误差为IMM,全长偏差不得超过IOMMo(6)不等厚管道组成件组对时，当内壁错边量超过规定或外边错边量超过3MM时,应进行修正。(7)管道组对点固，应由焊接同一管子的焊工进行，点固用的焊条或焊丝
7、应与正式焊接用的相同，点固焊接工艺条件与正式焊接工艺条件相同，必须焊透。(8)点固焊的点焊长度一般为10-15MM,高度为2-4MM,且不应超过管壁厚度的2/3O点固焊的焊肉，如发现裂纹等缺陷，应及时处理。(9)管道焊接可采用手工电弧焊、手工氤弧焊、气焊、埋弧自动焊、埋弧半自动焊等方法，应根据焊接工艺选用。(10)管道焊接应根据设计所选用的管道材质、规格、工艺要求、设计压力、工作温度在焊接工艺评定的基础上编制焊接施工方案、焊接工艺卡。(11)管道焊接位置应符合下列规定：直管段上两对接焊缝间距,当公称直径大于或等于150MM时，不应小于150MM,当公称直径小于150MM时，不应小于管子直径；焊
8、缝距弯管（不包括压制、热推或中频弯管）起弯点不得小于10MM,且不得小于管子外径；环焊缝距支吊架净距应大于50MM,需热处理的焊缝，距支吊架应大于焊缝宽度的5倍，且不小于IOoMM。管道外壁焊缝机孔洞边缘的距离不得小于50MM。（12）在焊接和热处理中，应将焊件垫置牢固。（13）各种焊接材料或辅助材料，应具有材料质量证明书。焊条药皮应无脱落和显著裂纹。（14）焊条、焊剂使用前应按出厂说明书的规定进行烘干；在使用过程中应存放在保温桶里，保持干燥。（15）焊丝使用前应进行清理。（16）管道焊接后应将渣皮、飞溅物清理干净，并外观检查。合格后按规定进行无损探伤和压力实验。（17）各级焊缝质量，应符合现
9、场设备、工业管道焊接工程施工及验收规范的规定。4、管道安装前应具备下列条件（1）管道安装前应检查相关工程,经检查合格,满足安装要求。（2）与管道连接的设备已找正、固定并经检查、验收合格。（3）管道组成件和管道支承件经检验合格，管子、管件、阀门内部已清理干净，不存在杂质，并有工作见证资料。对管内有特殊要求的管道，其质量已符合设计文件的规定。（4）必须在管道安装完成的有关工序，如清洗、脱脂、酸洗、内外部防腐与衬里等已全部完成。（5）有关技术培训、技术交底已经完成。5、管道安装要确保下列基本要求（1）管道组成件及管道支承件的规格、型号、材质符合设计要求。并具有材料质量证明书、合格证和必要校验证明。（
10、2）管道必须符合设计文件所规定的流程和安装位置。（3）管道内应干净无杂物，运行时能正常排空、疏放。（4）管道所有接口应严密、牢固。（5）阀门、仪表应严密不渗漏，工作可靠、方便操作。（6）管道支吊架形式应选定正确，支吊架必须牢固、稳定，确保管道在运行中安全可靠。（7）管道安装应横平竖直，坡度符合设计要求。（8）管道与设备必须避免强力连接，当松开紧固件时，接口应处于正确的自由位置。（9）管道防腐、绝热良好。（10）管道安装过程中不得损坏建筑结构的可靠性、完整性。（H）法兰、焊缝或其他连接部件的安装位置应便于检修，不得紧贴墙壁、楼板或管架，对有保温层的管道，安装时应考虑保温操作方便。（12）凡经脱脂
11、后的管子、阀门、管件，安装必须用白布擦拭,严格检查其内表面是否有油污，如仍有油污，必须重新脱脂。6、管道预制（1）管道预制宜根据管道系统的管段图进行。（2）管道预制时应按管段图规定的数量、规格、材质选配管道组成件，按管段图标明的系统号，确定预制顺序并编号。（3）预制管段应划分合理，封闭调整管段的加工长度应按现场实测尺寸决定。预制长度必须考虑运输和安装方便。（4）管段预制完毕后，应进行质量检查，焊口须无损探伤和热处理的，应在检验合格后方可进行下道工序。（5）管段预制完毕后，应及时编号，焊工代号及检验标志应标在管段图上。（6）预制完的管段须按规定进行压力实验，实验合格后方可进行除锈防腐和保温工作。
12、（7）预制的管段必须具有刚性，不得在运输和吊装过程中产生永久变形，必要时某些部位进行加固。7、阀门安装（1）阀门安装前，应按设计文件要求核对其型号、规格、材质，并进行外观检查和压力实验。不合格的不得使用。（2）阀门应在关闭状态下进行安装。（3）应根据介质流向确定阀门安装方向。（4）水平管段上的阀门，手轮应朝上安装，特殊情况下，也可朝下或侧面安装。升降式止回阀、减压阀、调节阀必须按规定安装在水平管或立管上。（5）阀门和法兰一起安装时，如属水平管道，其螺栓孔应分布在垂直中心的左右，如属垂直管道，其螺栓孔应分布于最方便操作的地方。（6）阀门与管道组对时，严禁用锤或其他工具敲击其密封里或阀件，焊接时应
13、防止引弧损坏法兰密封里。（7）阀门的操作机构和传动装置应动作灵活，指示正确，无卡涩现象。（8）阀门的安装高度和位置应便于检修，高度一般为L2M,当阀门中心与地面距离达1.8M时，宜集中布置，并设置操作平台。管道上阀门手轮的净间距不应小于IooMM。（9）阀门安装完毕后应妥善保管，不得任意开闭阀门，如交叉作业时应加防护罩。（10）在管道冲洗完毕后有关阀门应抽芯检查。（11）阀门安装完毕后应根据阀门的开闭情况和管道系统划分设置明显标志。8、支架安装（1）管道支架间距，按设计要求和材料要求。（2）支架的尺寸要根据现场实际情况确定，下料打孔严禁用电气焊，飞边毛刺要打掉，焊口要饱满无夹渣，除埋入碎中的部
14、分外应及时刷防锈漆。（3）支架安装时，成排支架一定要先放线后安装，给水支架严禁使用空调立管支架，同层支架高度一致。一般要求，层高3m以下在1.4m布置1个，层高3m以上在1.8m布置1个，层高4.5m以上平均布置两用个管卡。排水管在层高4M以上平均布置两个管卡。9、压力试验及冲冼(1)管道安装过程中施工单位应加强对工程的质量检验，积极开展质量自检和互检，严格工序检验，管道安装各分部、分项均应由质检人员进行检验并办理检查验收记录。(2)管道安装完毕后，应根据设计文件要求进行外观检查、焊缝表面检验、压力实验、泄漏性实验。(3)参与实验的管道应全部施工完毕，经检查符合设计要求和有关施工验收规范的要求
15、。(4)须进行热处理和无损检测的焊缝，热处理和无损检测均已完成，且符合有关规范要求，焊缝极其它应检查的部位，未经涂漆和绝热。(5)支、吊架安装完毕，并经临时锁定或固定，经核算须增设的管道临时加固设施已完成，并经检查确认安全可靠。(6)实验设备必须完好，压力表经校验合格，并在检验周期内，精度不低于1.5级，表盘满刻度值为最大压力实验的1.52倍，压力表不少于2块。(7)用水进行压力试验时环境温度宜在5度以上，否则须有防冻措施。(8)压力试验前应用压缩空气清理管内杂物，需要时可用水冲洗，直至排出的水干净为止。（9）试验过程中如遇泄漏，不得带压处理，必须泄压后方可处理，缺陷消除后，应重新试验。（10）系统试验合格后，试验介质宜在室外合适地点排放，并注意安全。（11）建设单位应一起参加压力试验，合格后，及时填写试验记录。（12）管道经压力试验合格后，应进行吹扫或清洗工作。（13）管道的吹扫或清洗，应在建设单位组织下进行，应制定吹扫或清洗方案。根据管道的使用要求、工作介质和管内表面的脏污程度确定选择吹扫或清洗方法。（14）管道吹扫或清洗合格后，除恢复工作外，不得再进行影响管内清洁的其他工作。10、PP-R给水管安装（1）管道和接头的表面要保持平整、清洁、无油污。在管道插入深度处做记号。（2）把整个嵌入深度加热，包括管材和接头，在焊接工具上进行。
