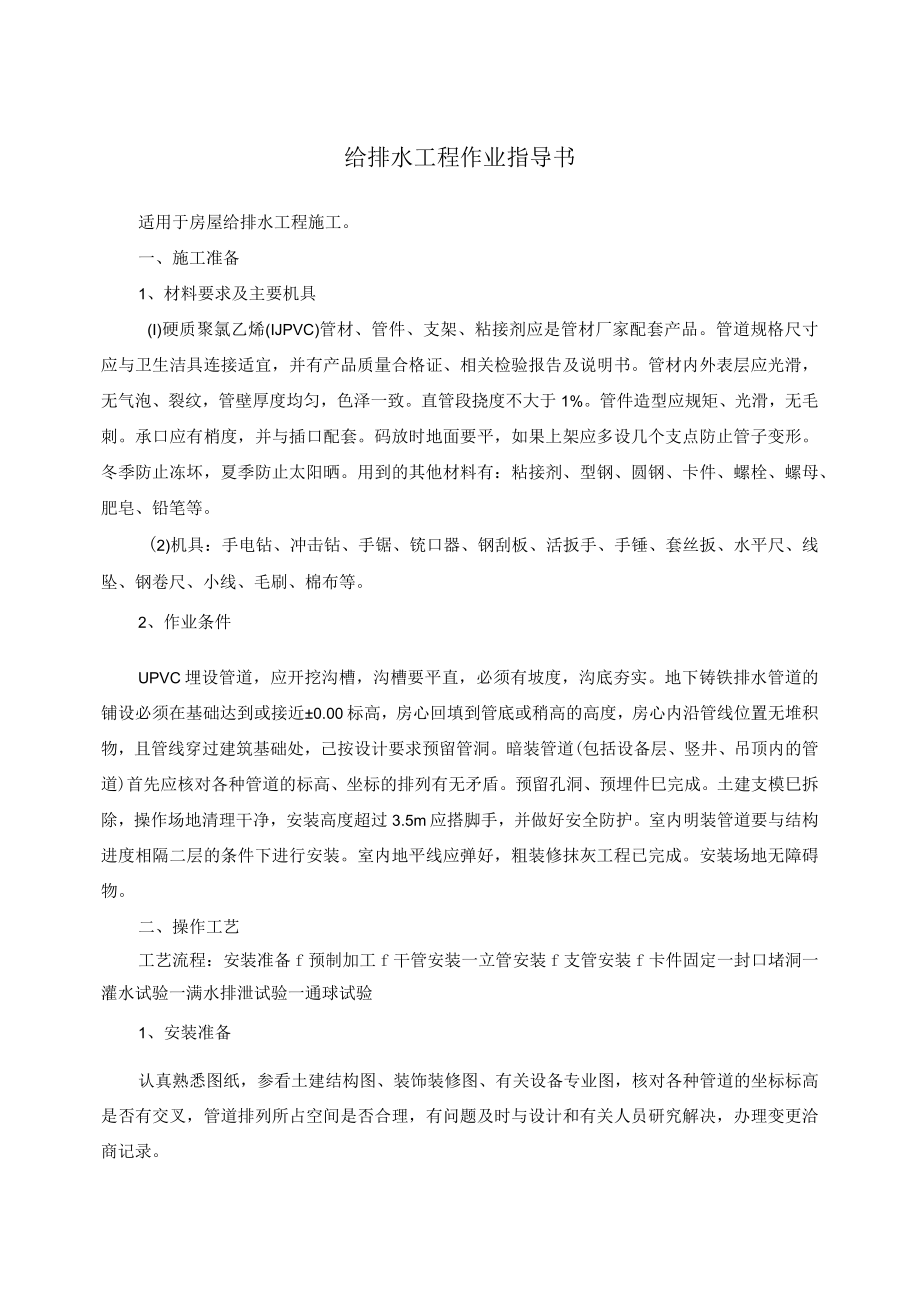

1、给排水工程作业指导书适用于房屋给排水工程施工。一、施工准备1、材料要求及主要机具(I)硬质聚氯乙烯(IJPVC)管材、管件、支架、粘接剂应是管材厂家配套产品。管道规格尺寸应与卫生洁具连接适宜，并有产品质量合格证、相关检验报告及说明书。管材内外表层应光滑，无气泡、裂纹，管壁厚度均匀，色泽一致。直管段挠度不大于1%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。码放时地面要平，如果上架应多设几个支点防止管子变形。冬季防止冻坏，夏季防止太阳晒。用到的其他材料有：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂、铅笔等。(2)机具：手电钻、冲击钻、手锯、铳口器、钢刮板、活扳手、手锤、套丝扳、水平
2、尺、线坠、钢卷尺、小线、毛刷、棉布等。2、作业条件UPVC埋设管道，应开挖沟槽，沟槽要平直，必须有坡度，沟底夯实。地下铸铁排水管道的铺设必须在基础达到或接近0.00标高，房心回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管线穿过建筑基础处，己按设计要求预留管洞。暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件巳完成。土建支模巳拆除，操作场地清理干净，安装高度超过3.5m应搭脚手，并做好安全防护。室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，粗装修抹灰工程已完成。安装场地无障碍物。二、操作工艺工艺流程：安装准备f

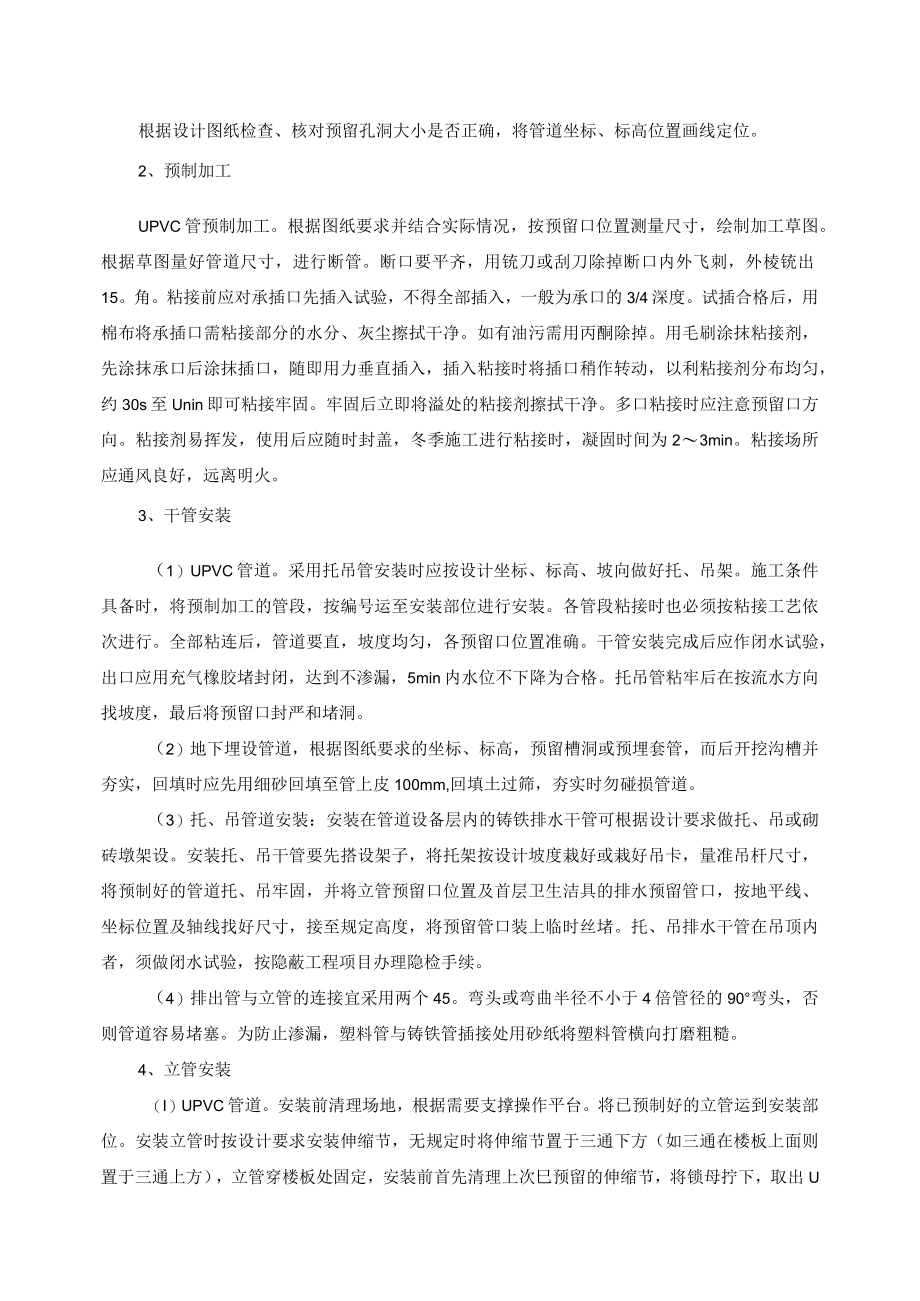

3、预制加工f干管安装一立管安装f支管安装f卡件固定一封口堵洞一灌水试验一满水排泄试验一通球试验1、安装准备认真熟悉图纸，参看土建结构图、装饰装修图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理，有问题及时与设计和有关人员研究解决，办理变更洽商记录。根据设计图纸检查、核对预留孔洞大小是否正确，将管道坐标、标高位置画线定位。2、预制加工UPVC管预制加工。根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铳刀或刮刀除掉断口内外飞刺，外棱铳出15。角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深
4、度。试插合格后，用棉布将承插口需粘接部分的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30s至Unin即可粘接牢固。牢固后立即将溢处的粘接剂擦拭干净。多口粘接时应注意预留口方向。粘接剂易挥发，使用后应随时封盖，冬季施工进行粘接时，凝固时间为23min。粘接场所应通风良好，远离明火。3、干管安装（1）UPVC管道。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时，将预制加工的管段，按编号运至安装部位进行安装。各管段粘接时也必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均
5、匀，各预留口位置准确。干管安装完成后应作闭水试验，出口应用充气橡胶堵封闭，达到不渗漏，5min内水位不下降为合格。托吊管粘牢后在按流水方向找坡度，最后将预留口封严和堵洞。（2）地下埋设管道，根据图纸要求的坐标、标高，预留槽洞或预埋套管，而后开挖沟槽并夯实，回填时应先用细砂回填至管上皮100mm,回填土过筛，夯实时勿碰损管道。（3）托、吊管道安装：安装在管道设备层内的铸铁排水干管可根据设计要求做托、吊或砌砖墩架设。安装托、吊干管要先搭设架子，将托架按设计坡度栽好或栽好吊卡，量准吊杆尺寸，将预制好的管道托、吊牢固，并将立管预留口位置及首层卫生洁具的排水预留管口，按地平线、坐标位置及轴线找好尺寸，接

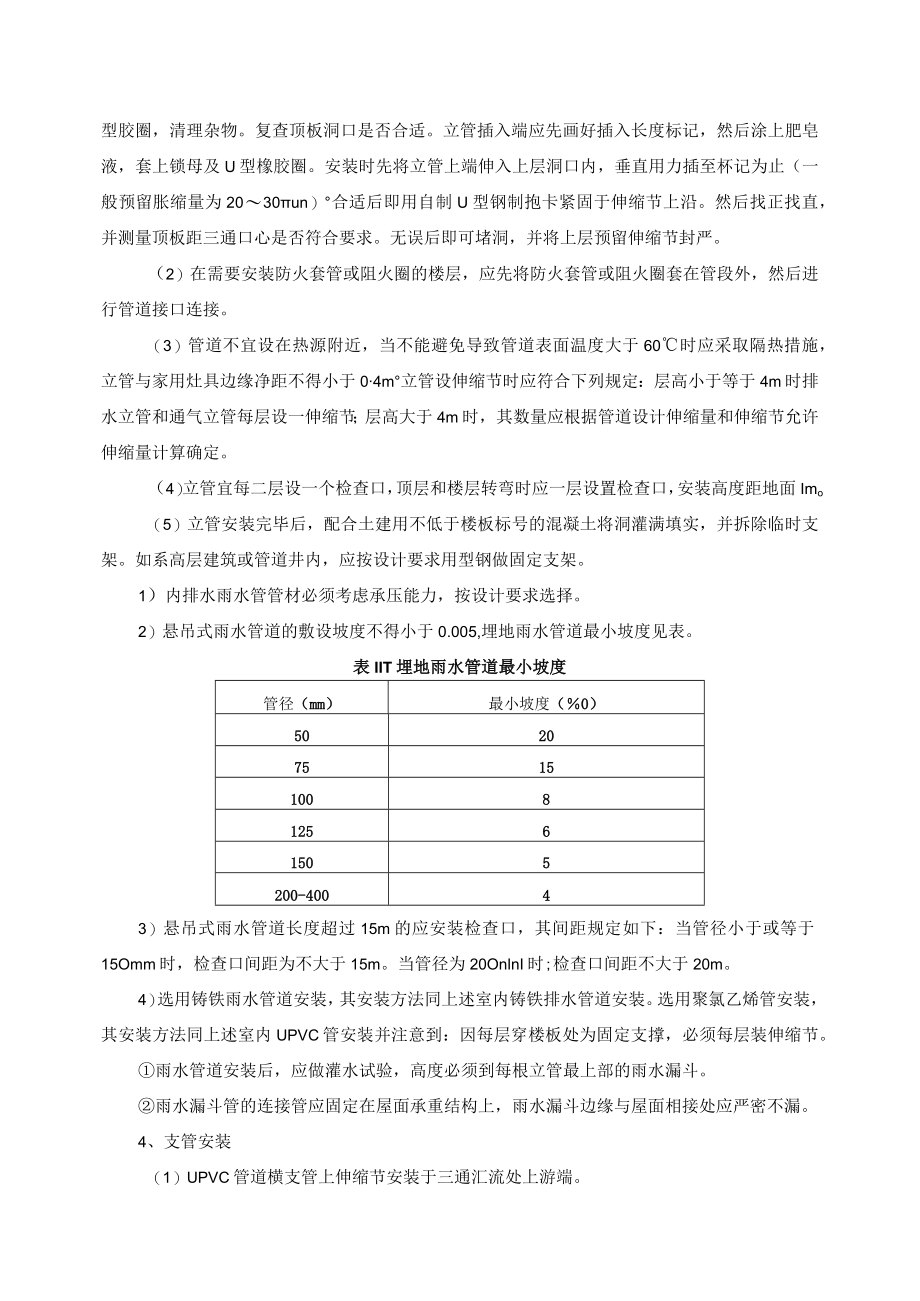

6、至规定高度，将预留管口装上临时丝堵。托、吊排水干管在吊顶内者，须做闭水试验，按隐蔽工程项目办理隐检手续。（4）排出管与立管的连接宜采用两个45。弯头或弯曲半径不小于4倍管径的90弯头，否则管道容易堵塞。为防止渗漏，塑料管与铸铁管插接处用砂纸将塑料管横向打磨粗糙。4、立管安装（I）UPVC管道。安装前清理场地，根据需要支撑操作平台。将已预制好的立管运到安装部位。安装立管时按设计要求安装伸缩节，无规定时将伸缩节置于三通下方（如三通在楼板上面则置于三通上方），立管穿楼板处固定，安装前首先清理上次巳预留的伸缩节，将锁母拧下，取出U型胶圈，清理杂物。复查顶板洞口是否合适。立管插入端应先画好插入长度标记，
7、然后涂上肥皂液，套上锁母及U型橡胶圈。安装时先将立管上端伸入上层洞口内，垂直用力插至杯记为止（一般预留胀缩量为2030un）合适后即用自制U型钢制抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通口心是否符合要求。无误后即可堵洞，并将上层预留伸缩节封严。（2）在需要安装防火套管或阻火圈的楼层，应先将防火套管或阻火圈套在管段外，然后进行管道接口连接。（3）管道不宜设在热源附近，当不能避免导致管道表面温度大于60时应采取隔热措施，立管与家用灶具边缘净距不得小于04m立管设伸缩节时应符合下列规定：层高小于等于4m时排水立管和通气立管每层设一伸缩节；层高大于4m时，其数量应根据管道设计伸缩量和伸缩节
8、允许伸缩量计算确定。（4）立管宜每二层设一个检查口，顶层和楼层转弯时应一层设置检查口，安装高度距地面Imo（5）立管安装完毕后，配合土建用不低于楼板标号的混凝土将洞灌满填实，并拆除临时支架。如系高层建筑或管道井内，应按设计要求用型钢做固定支架。1）内排水雨水管管材必须考虑承压能力，按设计要求选择。2）悬吊式雨水管道的敷设坡度不得小于0.005,埋地雨水管道最小坡度见表。表IIT埋地雨水管道最小坡度管径（mm）最小坡度（0）50207515100812561505200-40043）悬吊式雨水管道长度超过15m的应安装检查口，其间距规定如下：当管径小于或等于15Omm时，检查口间距为不大于15m
9、。当管径为20OnlnI时;检查口间距不大于20m。4）选用铸铁雨水管道安装，其安装方法同上述室内铸铁排水管道安装。选用聚氯乙烯管安装，其安装方法同上述室内UPVC管安装并注意到：因每层穿楼板处为固定支撑，必须每层装伸缩节。雨水管道安装后，应做灌水试验，高度必须到每根立管最上部的雨水漏斗。雨水漏斗管的连接管应固定在屋面承重结构上，雨水漏斗边缘与屋面相接处应严密不漏。4、支管安装（1）UPVC管道横支管上伸缩节安装于三通汇流处上游端。（2）首先剔除吊卡孔洞或复查预埋件是否合适。清理场地，按需要支搭操作平台。将预制好的支管按编号运至场地。清除各粘接部位的污物及水分。将支管水平初步吊起，涂抹粘接剂，
10、用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架，封闭各预留管口和堵洞。（3）器具连接管安装：核查建筑物地面、墙面做法、厚度。找出预留口坐标、标高。然后按准确尺寸修整预留洞口。分部位实测尺寸做记录，并预制加工、编号。安装粘接时，必须将预留管日口清理干净，再进行粘接。粘牢后找正、找直，封闭管口和堵洞。（4）明设排水横支管管径大于或等于110mm,接入管井处应采取防止火灾贯穿的措施。直线管段大于2m时应设伸缩节，但最大净距不得大于4m。5、灌水试验埋地管道、管井内立管、吊顶内横支管及有防结露要求的管道在隐蔽前需进行灌水试验。其灌水高度不应低于底层卫生器具的上边缘或底层地面高度，灌水15mi
11、n后，再灌满观察5min,液面不下降，管道及接口无渗漏为合格。卫生间支管灌水试验，如果每层需要作闭水试验，气囊的安放有两种办法:一种是边安装边作，安装完成一层排水横支管，从三通甩口处放下气囊;一种是最后统一作，该层有检查口的，将气囊安设在检查口上方；该层无检查口的，将气囊接出一根5m长的气管（可用氧气带子），将气囊从上层检查口慢慢往下放，估计气囊位于三通下方即可。试压前通知有关人员，合格后验收签字，办理工序交接手续。然后把水泄净，再进行下道隐蔽工序工作。（1）满水排泄试验卫生器具交工前应100%做满水排泄试验。将卫生器具放满水，达到溢水口处，检查溢水口是否畅通，拔出塞堵，检查排水点的通畅情况、
12、管路及各连接件有无堵塞及渗漏现象。合格后填写“灌（满）水试验记录”，报请项目监理部验收。（2）通球试验1）项目划分及试验内容：一般按规范和设计要求分部位、分系统进行。排水水平干管、主立管应进行100%通球试验，并做记录。通球试验应在室内排水及卫生器具等安装全部完毕，通水检查合格后进行。管道试球直径应不小于排水管道管径的2/3,应采用体轻、易击碎的空心球体进行，通球率必须达到100机2）主要试验方法：排水立管应自立管顶部将试球投入，在立管底部引出管的出口进行检查，通水将试球从出口冲出。横干管及引出管应将试球在检查管管段的始端投入，通水冲至引出管末端排出。室外检查井（结合井）处需加临地网罩，认便将
13、试球截住取出。通球试验以试球通畅无阻为合格。若试球不通的，要及时清理管道的堵塞物并重新试验，直到合格为止。三、应注意的质量问题预制好的管段弯曲或断裂，原因是直管堆放未垫实，或暴晒所致；接口处外观不清洁、美观，原因是粘接后外溢粘接剂未即时除掉；粘接口漏水，原因是粘接剂涂刷不均匀或粘接处未清理干净所致；地漏安装高度过低，影响使用，原因是地平线未找准；立、支管距墙过远、过近，半明半暗，造成减少使用面积，维修施工不便，主要是管道安装定位不当或墙体位移；排水管的插口倾斜，造成灰口漏水，原因是预留口方向不准，灰口环缝不均匀；地漏安装过高或过低，影响使用，要求根据水平线找准地平，量准尺寸；立管检查口渗、漏水
14、，检查口堵盖必须加垫，以防渗漏；卫生洁具的排水管道预留口距地偏高或偏低，原因是标高没找准，或下料尺寸有误；排水管道的坡度过小或倒坡，影响使用效果，各种管道坡度必须按设计要求找准。四、质量标准质量要求符合建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)的规定。表11-2建筑给水排水及采暖工程施工质量验收有关规定项目序号检查项目允许偏差或允许值主控项目1排水管道灌水试验第5.2.1条2生水铸铁管，塑料管坡度第5.2.2条、第5.2.3条3排水塑料管安装伸缩节第5.2.4条4排水主立管及水平干管通球试验第5.2.5条一般项目1生活污水管道上设检查口和清扫口第5.第6条、第5.第7条
15、2金属和塑管支、吊架安装第5.2.8条、第5.2.9条3排水通气管安装第5.2.10条4医院污水和饮食业工艺排水第5.2.11条、第5.2.12条5室内排水管道安装第5.2.13、5.2.14、5.2.15条6排水管坐标15mm标高15mm横铸铁管每Imlmm安装允许偏差管纵横方向弯曲全长（25In）以上25mm钢管每Im管径WlOOmmImm管径10Onlm1.5mm全长（25m）以上管径WlOonIIn25mm管径10Omln38mm塑料管每Im1.5mm全长（25m）以上才38Inm钢筋混凝土管每Im3mm全长（25m）以上75mm立管垂直度铸铁管每Im3mm全长（25In）以上415mm钢管每Im3mm全长（25In）以上4-IOmm塑料管每Im3mm全长（25m）以上音15mm五、成品保护1、管道安装完成后，应将所有管口封闭严密，防止杂物进入，造成管道堵塞。2、安装完成的塑料管道应加强保护，尤其立管距地2m以下时，应用木板捆绑保护。3、严禁利用塑料管道作为脚手架的支点或安全带的拉点、
