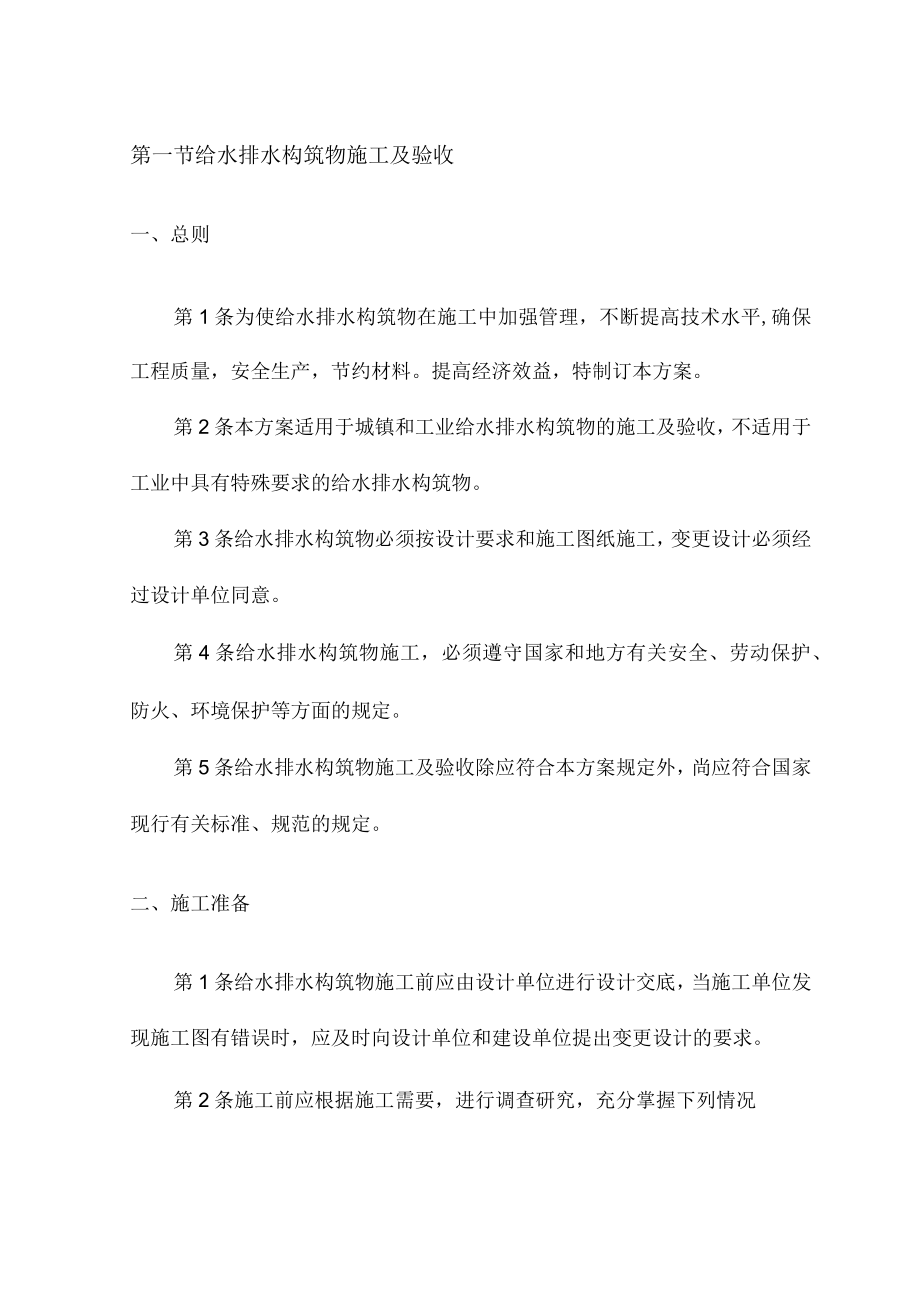

给水排水构筑物施工及验收.docx_第1页
第1页 / 共10页

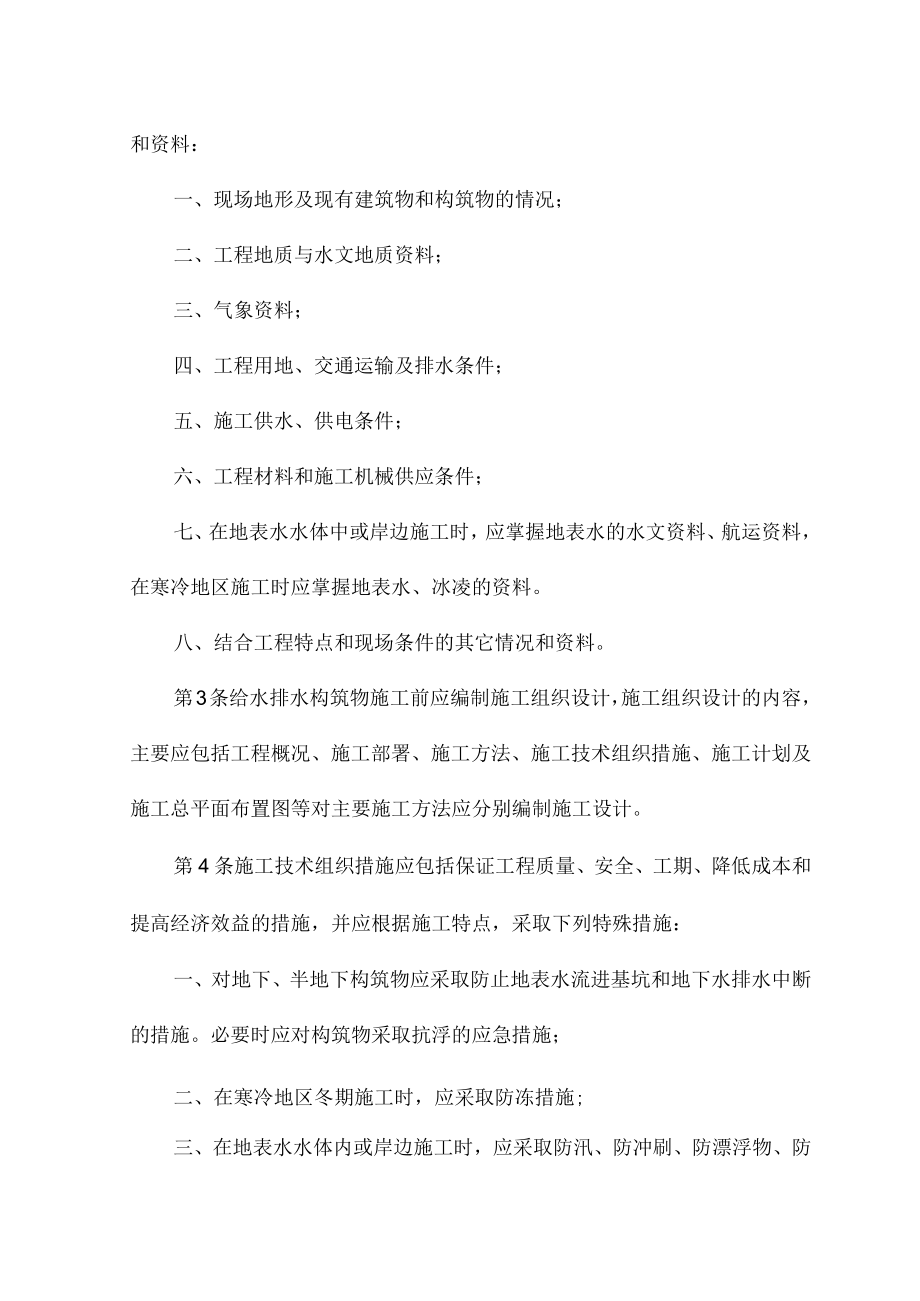

给水排水构筑物施工及验收.docx_第2页
第2页 / 共10页

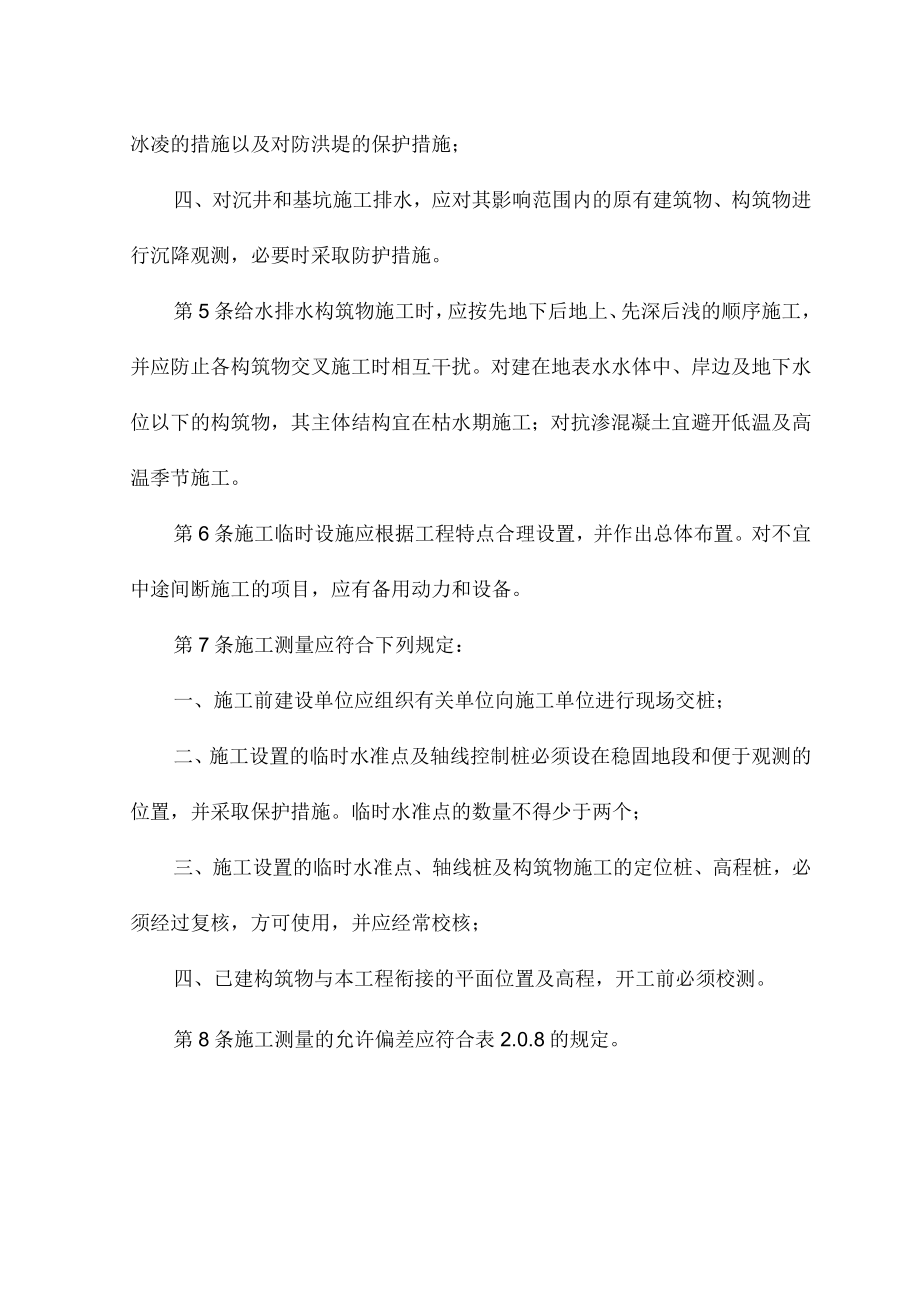

给水排水构筑物施工及验收.docx_第3页
第3页 / 共10页
给水排水构筑物施工及验收.docx_第4页
第4页 / 共10页
给水排水构筑物施工及验收.docx_第5页
第5页 / 共10页
给水排水构筑物施工及验收.docx_第6页
第6页 / 共10页
给水排水构筑物施工及验收.docx_第7页
第7页 / 共10页
给水排水构筑物施工及验收.docx_第8页
第8页 / 共10页
给水排水构筑物施工及验收.docx_第9页
第9页 / 共10页
给水排水构筑物施工及验收.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《给水排水构筑物施工及验收.docx》由会员分享,可在线阅读,更多相关《给水排水构筑物施工及验收.docx(10页珍藏版)》请在第壹文秘上搜索。

1、第一节给水排水构筑物施工及验收一、总则第1条为使给水排水构筑物在施工中加强管理,不断提高技术水平,确保工程质量,安全生产,节约材料。提高经济效益,特制订本方案。第2条本方案适用于城镇和工业给水排水构筑物的施工及验收,不适用于工业中具有特殊要求的给水排水构筑物。第3条给水排水构筑物必须按设计要求和施工图纸施工,变更设计必须经过设计单位同意。第4条给水排水构筑物施工,必须遵守国家和地方有关安全、劳动保护、防火、环境保护等方面的规定。第5条给水排水构筑物施工及验收除应符合本方案规定外,尚应符合国家现行有关标准、规范的规定。二、施工准备第1条给水排水构筑物施工前应由设计单位进行设计交底,当施工单位发现

2、施工图有错误时,应及时向设计单位和建设单位提出变更设计的要求。第2条施工前应根据施工需要,进行调查研究,充分掌握下列情况和资料:一、现场地形及现有建筑物和构筑物的情况;二、工程地质与水文地质资料;三、气象资料;四、工程用地、交通运输及排水条件;五、施工供水、供电条件;六、工程材料和施工机械供应条件;七、在地表水水体中或岸边施工时,应掌握地表水的水文资料、航运资料,在寒冷地区施工时应掌握地表水、冰凌的资料。八、结合工程特点和现场条件的其它情况和资料。第3条给水排水构筑物施工前应编制施工组织设计,施工组织设计的内容,主要应包括工程概况、施工部署、施工方法、施工技术组织措施、施工计划及施工总平面布置

3、图等对主要施工方法应分别编制施工设计。第4条施工技术组织措施应包括保证工程质量、安全、工期、降低成本和提高经济效益的措施,并应根据施工特点,采取下列特殊措施:一、对地下、半地下构筑物应采取防止地表水流进基坑和地下水排水中断的措施。必要时应对构筑物采取抗浮的应急措施;二、在寒冷地区冬期施工时,应采取防冻措施;三、在地表水水体内或岸边施工时,应采取防汛、防冲刷、防漂浮物、防冰凌的措施以及对防洪堤的保护措施;四、对沉井和基坑施工排水,应对其影响范围内的原有建筑物、构筑物进行沉降观测,必要时采取防护措施。第5条给水排水构筑物施工时,应按先地下后地上、先深后浅的顺序施工,并应防止各构筑物交叉施工时相互干

4、扰。对建在地表水水体中、岸边及地下水位以下的构筑物,其主体结构宜在枯水期施工;对抗渗混凝土宜避开低温及高温季节施工。第6条施工临时设施应根据工程特点合理设置,并作出总体布置。对不宜中途间断施工的项目,应有备用动力和设备。第7条施工测量应符合下列规定:一、施工前建设单位应组织有关单位向施工单位进行现场交桩;二、施工设置的临时水准点及轴线控制桩必须设在稳固地段和便于观测的位置,并采取保护措施。临时水准点的数量不得少于两个;三、施工设置的临时水准点、轴线桩及构筑物施工的定位桩、高程桩,必须经过复核,方可使用,并应经常校核;四、已建构筑物与本工程衔接的平面位置及高程,开工前必须校测。第8条施工测量的允

5、许偏差应符合表2.0.8的规定。顶目允许偏差水准线路测量高程闭合差平地士加EGnn)山地zL6n(txn)施工测量允许偏差表248续表顶目允许偏差导线测量方法角闭合差40)导线测量相对闭合差1000直接丈量测距两次较差1/500Q注:L为水准测量闭合线路的长度(km)。为水准或导线测量的测站数。三、施工排水(-)一般规定第1条施工排水应编制施工设计并应包括以下主要内容:一、排水量的计算;二、施工排水的方法选定;三、排水系统的平面布置和竖向布置以及抽水机械的选型和数量;四、排水井的构造,井点系统的构造,排放管渠的构造,断面和坡度;五、电渗排水所采用的设施及电极。第2条施工排水系统排出的水,应输送

6、至抽水影响半径范围以外,且不得破坏道路、河坡及其它构筑物,不得损害农田和影响交通。第3条在施工排水过程中不得间断排水,并应对排水系统加强检查和维护。当构筑物未具备抗浮条件时,严禁停止排水。第4条施工排水终止抽水后,排水井及拔除井点管所留的孔洞,应立即用砂、石等填实;地下静水位以上部分,可用粘土填实。第5条冬期施工时,排水系统的管路应采取防冻措施;停止抽水后必须立即将泵体及进出水管内的存水放空。(II)明排水第6条采取明排水施工时,应保证基坑边坡的稳定和地基不被扰动。排水井宜布置在构筑物基础范围以外,且不得影响基坑的开挖及构筑物施工。当基坑面积较大或基坑底部呈倒锥形时,可在基础范围内设置,但应采

7、取使集水井筒与基础紧密连结,并在终止排水时便于封堵的措施。第7条排水井应在地下水位以下的土方开挖以前建成。第8条排水井的井壁宜加支护;当土层稳定、井深不大于1.2m时,可不加支护。第9条排水井处于细砂、粉砂或轻亚粘土等土层时,应采取过滤或封闭措施,封底后的井底高程,应低于基坑底,且不宜小于1.2m。第1O条配合基坑的开挖,排水沟应及时开挖及降低深度。排水沟的深度不宜小于0.3mo第11条基坑开挖至设计高程后排水沟的处理,宜符合下列规定:一、渗水量较少时,宜采用盲沟排水;二、渗水量较大、盲沟排水不能满足要求时,宜在排水沟内埋设直径15020Omm的排水管、排水管接口处留缝或排水管留滤水孔,管两侧

8、和上部应采用卵石或碎石回填。第12条排水管、盲沟及排水井的结构布置及排水情况,应作施工记录。其格式应符合本方案附录三附表3.1的规定。(二)第二节基坑开挖第1条基坑应编制施工设计并应包括以下主要内容:一、基坑施工平面布置图及开挖断面图;二、挖土、运土、采用的机械数量与型号;三、基坑开挖的施工方法;四、采用支撑时,支撑的型式、结构、支拆方法及安全措施;五、坑上堆上位置及数量,多余土方的处置,运输路线以及土方挖运、填的平衡。第2条基坑底部为倒锥形时,坡度变换处应增设控制桩;沿圆弧方向的控制桩应加密。第3条地质条件良好、土质均匀,且地下水位低于基坑底面高程,且挖方深度在5m以内边坡不加支撑时,边坡最

9、陡坡度应符合表4.2.3的规定。深度在5m以内的基坑边坡的最陡坡度表423士的类别边坡坡度(高,宽)坡顶无荷载坡顶有静载坡顶有动载中密的砂土111.001,L25Ls1.50中密的碎石类土GE填物为砂士)110.751,LOO11.25硬塑的轻亚粘土110.671*G75IiLOO中密的碎石类土5填物为粘性土)1;0.501110.75硬塑的亚粘土,粘土10.33111O-7老黄土1:0.101*Q2510.33软土终井点降水后)LLOO注:当有成熟施工经验时,可不受本表限制。在软土基坑坡顶不宜设置静载或动载;需要设置时,应对土的承载力和边坡的稳定性进行验算。第4条基坑支撑的设计应满足下列要求

10、:一、支撑应具有足够的强度、刚度和稳定性。支撑部件的型号、尺寸、支撑点的布置、板桩的入土深度、锚杆的长度和直径等应经计算确定;二、不妨碍基坑开挖及构筑物的施工;三、支拆方便。第5条支撑的安装应遵守下列规定:一、需要支撑的基坑、在开挖到规定深度时,应立即对基坑上部进行支撑,对下部边挖边支撑;二、设在基坑中下层的支撑梁及上锚杆,应在挖土至该深度后,及时安装;三、支撑的接点必须支紧或拉紧并牢固可靠。第6条雨期施工时基坑开挖必须采取防止坑外雨水流入基坑措施,坑内雨水应及时排出。第7条雨期施工当基坑边坡不稳定时,其坡度应适当放缓;对软土边坡应采取保护措施。第8条基坑土方应随挖随运,当采用机械挖、运联合作

11、业时,宜将适于回填的土分类堆存备用。第9条基坑开挖至接近设计高程,发现土质与设计不符或其它异常情况时,应由施工、建设、设计单位会同研究处理措施。第1O条地基不得扰动,也不得超挖。当局部扰动或超挖超过允许偏差时,应按下列规定处理,并做施工记录。一、地基因排水不良被扰动时,应将扰动部分全部清除,可回填卵石、碎石或级配砾石;二、地基超挖时,应采用原土回填压实,其压实度不应低于原地基的天然密实度;当地基含水量较大时,可回填卵石、碎石或级配砂石;三、岩石地基局部超挖超过允许偏差时,应将基底碎磴全部清除,回填低强度混凝土或碎石。第11条基坑开挖至设计高程后,应及时组织验收和进行下一工序的施工。基坑验收后应

12、予保护,防止扰动。第12条基坑质量应符合下列要求:一、天然地基应不被扰动;地基处理应符合设计要求;二、基底高程的允许偏差;当开挖土方时,应为2Omm,当开挖石方时,应为+20mm、200mm;三、底部尺寸不得妨碍构筑物的施工,并不小于施工设计规定。四、支撑必须牢固安全。(三)基坑回填第1条基坑回填必须在构筑物的地下部分验收合格后及时进行。不做满水试验的构筑物,在其墙的强度未达到设计强度以前进行基坑回填时,其允许填土高度应与设计单位协商确定。第2条支撑的拆除应自下而上逐层进行,当基坑填土压实高度达到支撑梁或土锚杆的高度时,方可拆除支撑。拔除板桩后的孔洞应用砂填实。第3条雨期填土应经常检验土的含水量,随填随压,防止松土淋雨。填土时基坑四周被破坏的土堤及排水沟应及时修复。但雨天不宜填土。第4条冬期填土,在道路或管道通过的部位、不得回填冻土,其他部位可均匀掺入冻土,其数量不得超过填土总体积的15%,且冻块尺寸不得大于15cm。第5条基坑填土的质量应符合下列要求:一、回填土的压实度应符合设计要求,当设计无要求时,回填土的压实度不应低于90%;地面有散水的,不应低于95%;道路通过的部位其回填土的压实度应符合国家现行有关标准规范的规定;二、填土表面应略高于地面、清理平整,并利于排水。
