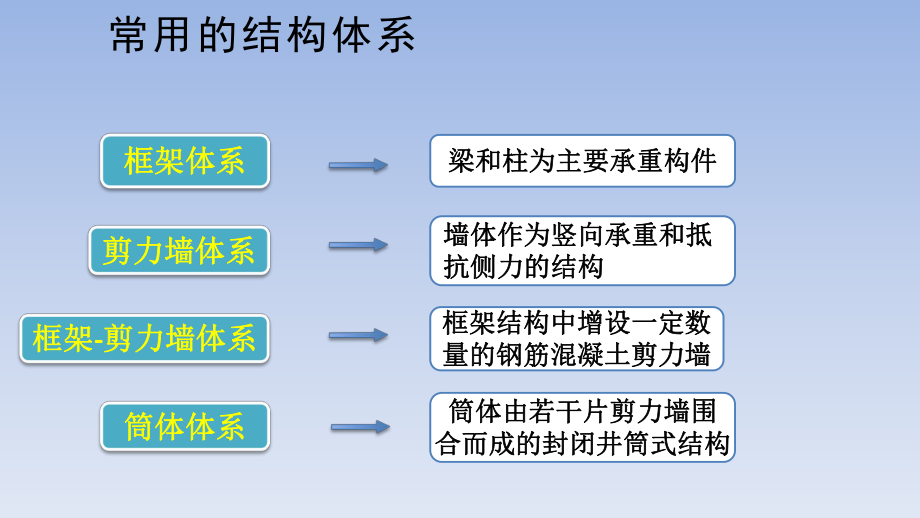

1、建筑结构与识图Part 1任务一课程复习常用的结构体系框架体系框架体系墙体作为竖向承重和抵墙体作为竖向承重和抵抗侧力的结构抗侧力的结构框架结构中增设一定数框架结构中增设一定数量的钢筋混凝土剪力墙量的钢筋混凝土剪力墙剪力墙体系剪力墙体系筒体体系筒体体系梁和柱为主要承重构件梁和柱为主要承重构件筒体由若干片剪力墙围筒体由若干片剪力墙围合而成的封闭井筒式结构合而成的封闭井筒式结构框架框架-剪力墙体系剪力墙体系课程复习：列表注写课程复习：列表注写课程复习：截面注写课程复习：截面注写Part 2任务二剪力墙细部构造详图剪力墙细部构造详图剪力墙水平钢筋在转角墙柱中的构造剪力墙细部构造详图剪力墙多排配筋的构造
2、。剪力墙细部构造详图剪力墙身竖向分布钢筋连接构造。剪力墙细部构造详图剪力墙变截面处竖向分布钢筋连接构造。剪力墙细部构造详图剪力墙约束边缘构件构造剪力墙细部构造详图连梁配筋构造连梁配筋构造在剪力墙结构中，连接墙肢与墙肢的梁称为连梁。（）单洞口连梁纵筋构造，剪力墙连梁上下部纵筋锚入剪力墙内的长度为max(laE，600mm)。（）双洞口连梁纵筋构造，当两洞口的洞间墙长度不能满足两侧连梁纵筋直锚长度2*min(laE,600mm)的要求时，可采用双洞口连梁。其构造要求为连梁上部、下部、侧面纵筋连续通过洞间墙，上下部纵筋锚入剪力墙内的长度为max(laE,600mm)。（）剪力墙端部洞口连梁纵筋构造。
