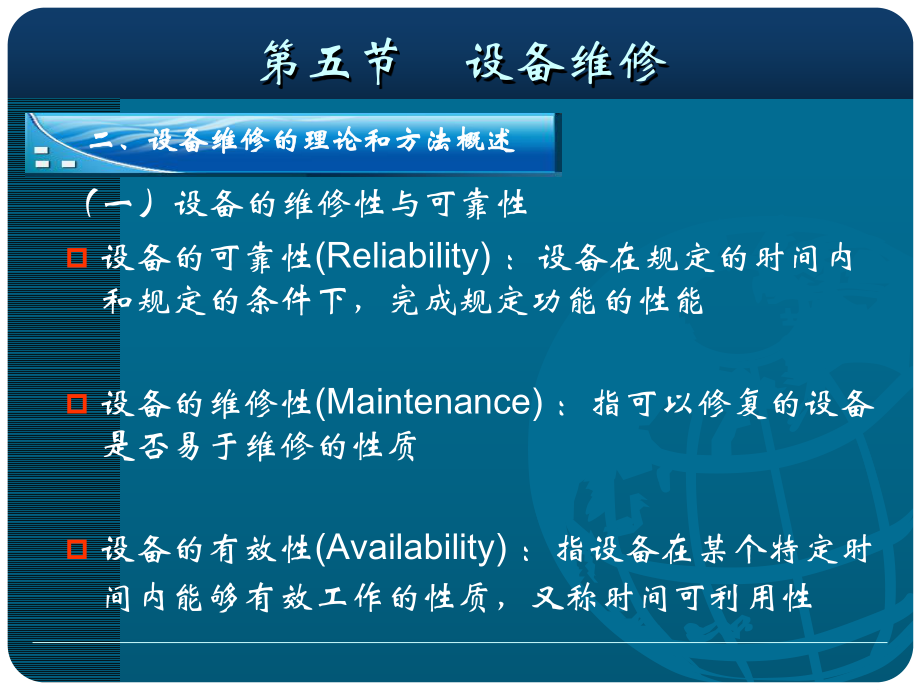

1、医学影像设备管理课件医学影像设备管理课件（一）设备的维修性与可靠性p设备的可靠性(Reliability) ：设备在规定的时间内和规定的条件下，完成规定功能的性能 p设备的维修性(Maintenance) ：指可以修复的设备是否易于维修的性质 p设备的有效性(Availability) ：指设备在某个特定时间内能够有效工作的性质，又称时间可利用性 第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 1. 设备的可靠性 设备在规定的时间内和规定的条件下，完成规定功能的性能 设备可靠性用可靠度描述 可靠度：表示设备在规定时间内和规定条件下毫无故障地完成规定功能的概率 可靠度
2、是可靠性的概率度量，又称可靠度函数，它是时间的函数，用R(t)来表示第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 瞬时故障率：某一时间t，设备发生故障的几率，用(t)表示 平均故障间隔期（MTBF，Mean Time Before Failure）：指设备在有效工作期间发生的两次故障之间的平均间隔时间1. 设备的可靠性第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 当(t)= =Cont.时 在运行时间相同的情况下，设备的故障率越低，或平均故障间隔期越长，则其可靠度越高 1. 设备的可靠性第五节 设备维修 二、设备维修的理论和方法概述二
3、、设备维修的理论和方法概述 维修性指可以修复的设备是否易于维修的性质，它包括了可修行和易修性两个层面的意义 可修性指的是设备发生故障之后进行修理而恢复其性能的程度，以及与维修有关的技术和经济方面的可行性 易修性是指设备发生故障之后进行维修工作的难易程度2. 设备的维修性第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 维修性用维修度描述 维修度：可维修设备在规定条件下进行维修时，在规定时间内完成维修的概率 维修度是维修性的概率度量，是时间的函数，可以用函数来表达，故又称维修度函数，用M(t)来表示2. 设备的维修性第五节 设备维修 二、设备维修的理论和方法概述二、设备
4、维修的理论和方法概述 瞬时修复率：也称修复率或修复率函数，指某一时间t还在维修的设备，在接着到来的时间内修复的条件概率，用(t)表示 维修度函数2. 设备的维修性第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 平均维修时间（MTTR，Mean Time To Repair）：指设备维修所需的平均时间 当(t)= =Cont.时 设备的修复率越高，或平均维修时间越短，则其维修度越高2. 设备的维修性第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 期望设备的可靠度尽可能高 过高的可靠度会造成经济上不合算 设备应在可靠性和维修性间达到某种平衡
5、设备的有效性(Availability)：指设备在某个特定时间内能够有效工作的性质，又称时间可利用性， 有效性用有效度或有效度函数来描述3. 设备的有效性第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 有效度是可靠度和维修度的综合，用A(t)表示 当(t)和 (t)都为常数时3. 设备的有效性第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 故障次数N MTBFN=Tu为设备可能的工作时间 MTTRN=Td为设备保养维修时间 有效度还称为时间可利用率，可理解为我们通常所说的医学影像设备的开机率 3. 设备的有效性第五节 设备维修 二、设备维
6、修的理论和方法概述二、设备维修的理论和方法概述 设备的时间可利用率可以从设备的时间要素上分析出其重要性3. 设备的有效性第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 设备成为产品并生产出来后，其可靠度和维修度就成为了客观存在 维修人员的技术水平和能力对维修活动的影响非常明显 社会科技的发展水平能够为维修活动提供更多的维修手段 故障诊断/判断的准确性为高效维修提供保障 程序化和网络化设备故障诊断成为设备维修的发展方向4. 设备的维修第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 （二）设备的寿命特性和磨损特性第五节 设备维修 二、设备维修
7、的理论和方法概述二、设备维修的理论和方法概述 寿命特性(Life Character)：指设备在其寿命时间之内能否正常工作的特性，是从新设备开始运行起直至其报废为止的设备故障(Failure)发生的规律性，又称设备的故障规律，分为三个时期 初期故障期 偶发故障期 磨损故障期（二）设备的寿命特性和磨损特性第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 （二）设备的寿命特性和磨损特性1.初期故障期 初期故障期也可称为磨合期 特点是设备故障率较高，可靠度较低，但是设备故障率处于快速下降的趋势 高故障率原因： 设计、制造中的缺陷 分立单元在使用初期相互配合工作不良 使用不当
8、第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 这一时期是设备故障率较低的时期，也是设备正常运行的时期 特点是设备的故障无法预测，设备发生故障是偶发的，故障率呈现非常缓慢上升的趋势 设备故障的主要原因： 设备保养状况 气候和环境的变化 设备使用的连续性与间断性 设备使用的频度和满载与否 操作人员的技术熟练程度（二）设备的寿命特性和磨损特性2.偶发故障期第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 第五节 设备维修 特点是故障率的上升速度随时间的推移而加快，故障常表现出某种规律性 造成这一时期故障率增加的主要原因是设备零部件的疲劳、老化与
9、耗损（二）设备的寿命特性和磨损特性3.磨损故障期二、设备维修的理论和方法概述二、设备维修的理论和方法概述 （二）设备的寿命特性和磨损特性第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 有形磨损(Tangible Abrasion)：物理原因造成的设备磨损 无形磨损(Intangible Abrasion)：技术水平造成的设备老化（二）设备的寿命特性和磨损特性第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 设备故障：设备在使用过程中因某种原因而丧失了规定功能或降低了效能的可以修复的事件或状态 潜在故障：根据设备的某些物理状态、工作参数鉴别出
10、的即将发生的设备故障 全面故障管理：通过有效的手段诊断和鉴别出故障并及时予以排除（三）设备故障管理和维修管理第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 设备的故障由其结构决定，每一个构成设备的组件都可能成为故障源，组件越多，故障点越多，出现故障的几率越大 故障分析中最常用的方法是故障树分析法(Fault Tree Analysis, FTA) 故障树分析(Fault Tree Analysis, FTA)是从故障结果出发，用树状事件逻辑图来探讨故障原因的分析方法（三）设备故障管理和维修管理第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述
11、 待分析事件待分析事件初始事件初始事件不必进一步分析不必进一步分析经常发生经常发生与事件与事件或事件或事件转移符号转移符号条件事件条件事件（三）设备故障管理和维修管理第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 全面设备管理工作程序(PDCA)（三）设备故障管理和维修管理第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 （三）设备故障管理和维修管理第五节 设备维修 二、设备维修的理论和方法概述二、设备维修的理论和方法概述 医学影像设备的维修p分析故障p进行检查p排除故障p记录维修过程 （三）设备故障管理和维修管理第五节 设备维修 二、设备
12、维修的理论和方法概述二、设备维修的理论和方法概述 故障举例 曝光时无X线产生，毫安表无指示 通过X线管窗口可见灯丝不亮 测量X线管灯丝电阻值为无穷大 X线管灯丝断路原因分析：X线管长期使用后，灯丝发射率降低，为得到额定管电流，势必要提高灯丝电压，最终导致灯丝烧断。X线管的真空度被破坏，大量进气使灯丝通电后迅速氧化烧断。维修人员错误地调高灯丝加热电压。当高压电缆插座接触不良时，摄影毫安不足，盲目提高灯丝电压后，一旦插头插座接触恢复良好，就会导致灯丝因电压过高而烧毁。另外，更换电缆时，若接错大小焦点接线，较高的大焦点电压很容易使小焦点灯丝烧毁。灯丝变压器初级线圈局部断路和毫安调节电阻断路，都会造成
13、灯丝电压增高，也可能烧断灯丝。故障举例 摄影时，可见胶片的某一侧影像不清晰 从窗口观察，可见X射线射出口不在窗口的中心 用荧光之或増感屏直接遮于窗口曝光，所见X射线影像有暗区或半明半暗。 X线管位置不正多因装配时固定不紧导致X线管位置改变。应拆开管套，检查校正并重新固定。故障举例 扫描过程中，图像中央部分出现一直径为5cm的单环形伪影，机器无任何故障代码。分析： DAS部分 CPU部分 用正常的原始数据重建图像，根据重建的图像判断，如果正常则说明DAS有问题，反之，CPU有问题。 用同一组不正常的原始数据多次重建图像，如果伪影没有发生变化，则说明DAS有问题，反之，CPU有问题。图像正常、伪影
14、无变化检修： 根据以上原理分析，发现故障点可能在DAS部分，做Calibration后，环形伪影小时，图像正常。当再行扫描时，伪影又出现，再做Calibration后又恢复正常。扫描数次，伪影重复出现，更换DAS探测器放大板的位置，再进行校准，仍存在伪影，大小、位置都未发生改变。 故障发生在X线管与探测器之间，通过检查发现X线管窗口前的滤线板松动且有裂纹，更换滤线板后机器运行正常。 1严格控制、合理选择扫描参数 2充分做好扫描前的准备工作 扫描前球管预热(在有提示情况下) 扫描前排气 扫描前病人做有效的准备 扫描前工作人员做有效的准备 3 维护机器的保护系统 4 电源的优化保证 5 扫描机房内
15、环境的优化保证 6购买原装厂品及配件，以消除隐患 7软件维护 磁共振系统由以下5个部分组成：磁体、梯度一射频系统、制冷系统、重建系统和操作系统。 随着科学技术的不断进步，磁体的磁场强度不断增加，当不慎将磁性物质带入扫描室时，它将吸附在磁体的内侧或外侧。由于磁场强度很大，小物体如铅笔、硬币等，较容易将它们从磁体上分离：但大物体如点滴架、椅子等，如果吸附在磁体上，一两个人根本无法使它脱离磁体。磁体的中心部分腔体内部是磁力线最为密集的地方，也是磁场最强的地方，当有较大的物体吸附在磁体上时，应尽量将物体移向磁体边缘，然后借助外力使之脱离磁体。 梯度磁场在空间X、Y、Z方向上进行空间编码，人为形成1个空
