1、塑料管道尺寸对照表塑料管用公称外径dn表示，为管材外径；镀锌钢管用公称直径DN表示，为管道内径；钢塑复合压力管用公称外径Dn表示，为管材外径。一、De.DN、d、的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。1.DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值0.5管壁厚度。注意：这既不是外径也不是内径。水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVO管等管材，应标注公称直径DN（如DNI5、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径X壁厚的形式，例De25

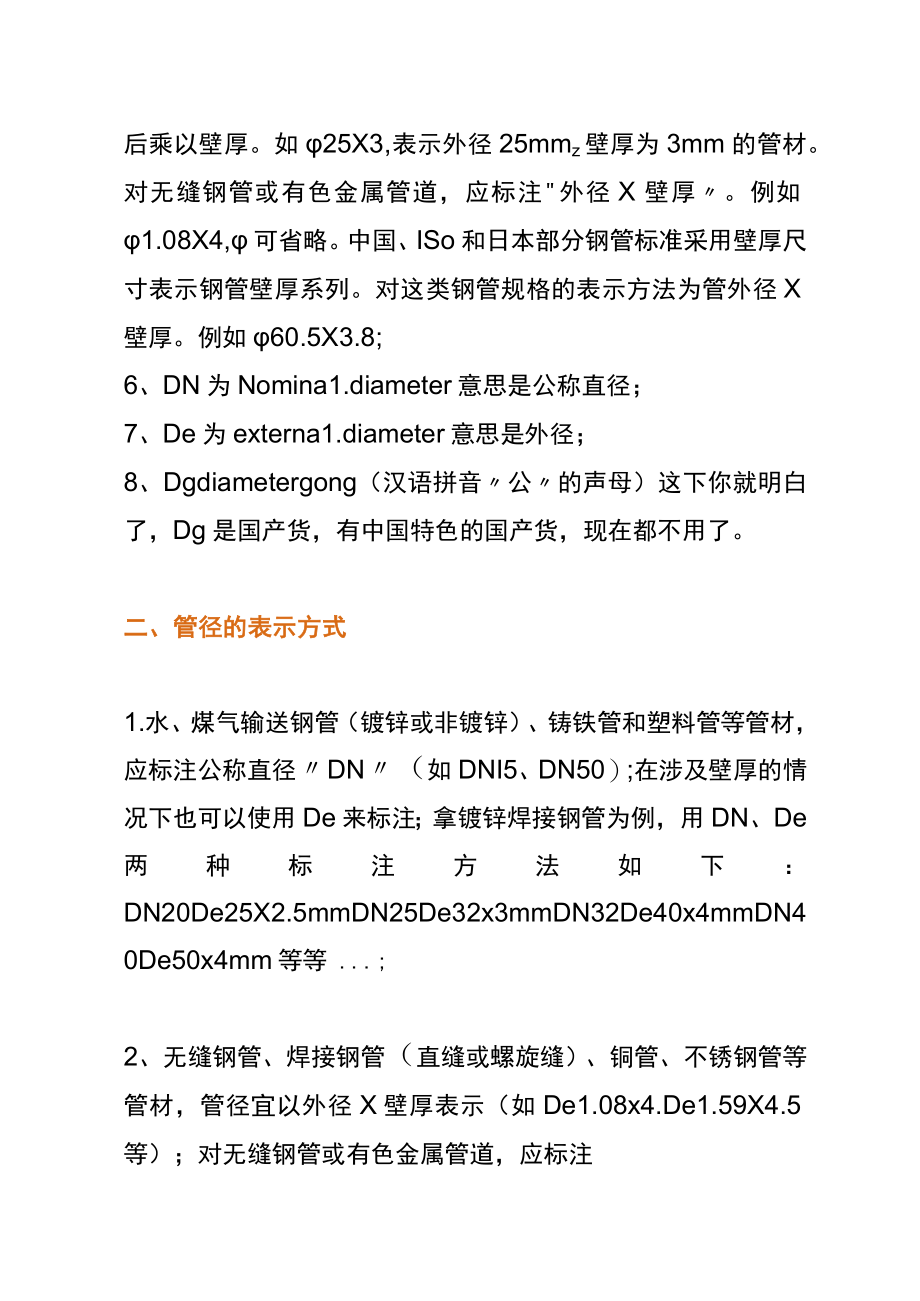

2、X3;3、D一般指管道内径；4、d混凝土管内直径。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如25X3,表示外径25mmz壁厚为3mm的管材。对无缝钢管或有色金属管道，应标注外径X壁厚。例如1.08X4,可省略。中国、ISo和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径X壁厚。例如60.5X3.8;6、DN为Nomina1.diameter意思是公称直径；7、De为externa1.diameter意思是外径；8、Dgdiamete

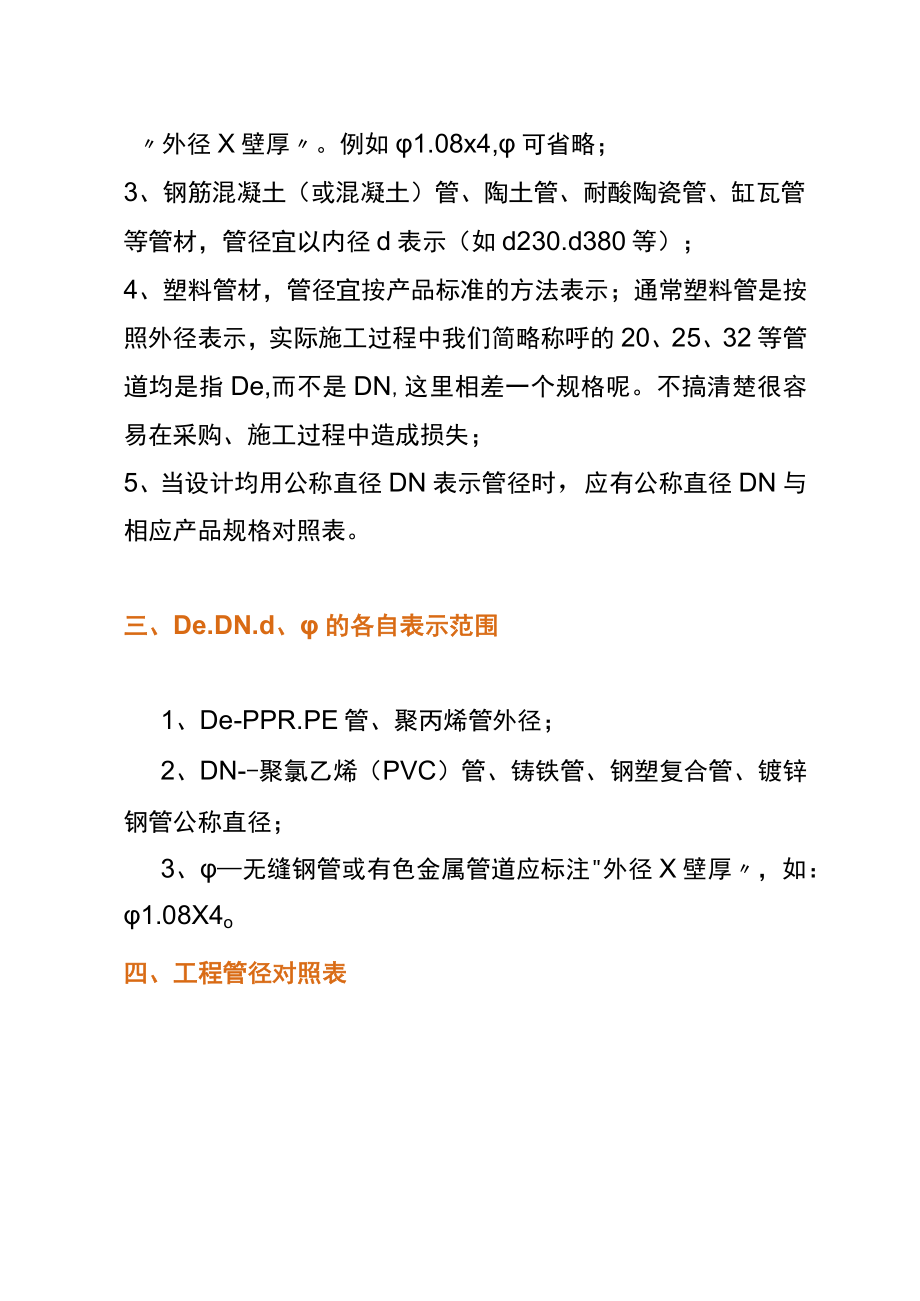

3、rgong（汉语拼音公的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。二、管径的表示方式1.水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径DN（如DNI5、DN50）;在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20De25X2.5mmDN25De32x3mmDN32De40x4mmDN40De50x4mm等等;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径X壁厚表示（如De1.08x4.De1.59X4.5等）；对无缝钢管或有色金属管道，应标注外径X壁厚。例如1.08
4、x4,可省略；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230.d380等）；4、塑料管材，管径宜按产品标准的方法表示；通常塑料管是按照外径表示，实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是DN,这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失；5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。三、De.DN.d、的各自表示范围1、De-PPR.PE管、聚丙烯管外径；2、DN-聚氯乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径；3、无缝钢管或有色金属管道应标注外径X壁厚，如：1.
5、08X4o四、工程管径对照表英1道h通偌叫法1/8”1分1.42分383分1/2*4分3/46分Im1寸1.-1.4w1寸二I-I/2”1寸半22寸英制管道通偌叫法2-1/2”2寸半r3寸4-4寸5“5寸6“6寸8”8寸IOw10寸12”12寸14”14寸五.英制与公制对照英寸是长度单位。1英寸=2.539999918厘米（公分）。英寸或口寸是使用于联合王国（UK,即英国（英联邦）、其前殖民地的长度单位。美国等国家也使用它。在台湾与香港，英寸通常写作寸O英寸的常用简写为in或口寸是近代新造的字，念作英寸，属汉字中一字念两音的字，其他如浬念作海里等，借用中国传统的长度单位寸，并加口旁以示区别。1
6、、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN1.OO（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。2、把1英寸分成8等分：1/81/43/81/25/83/47/8英寸。（1）相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。（2）英寸的表示是在右上角打上两撇，如1/2(3)如DN25(25mm,
7、下同)的水管就是英制的水管，也是以前的8分水管。(4)如DN15的水管就是英制1/2的水管，也是以前的4分水管。(5)如DN20的水管就是英制3/4”的水管,也是以前的6分水管(6)外径与DN,NB的关系如下:(电脑阅读效果更佳)公称管子尺寸(HPS)Zin0.250.50.751.01.21.52.02.53.04.06.0公称直径CDN)mm61520253240506580100150公称管子尺寸(MPS)Zin8.010.012.014.016.018.020.024.036.042.048.0公称直径ODN)mm20025030035040045050060090010001200六
8、、管子规格及有关数据公称直径mm英寸，外径mm近似内径mm壁厚普厚/加厚mm相当于无缝管mm154分21.25152.75/3.252220盼26.75202.75/3.525251寸33.5253.25/432321.2寸42.25323.25/438401.5寸48403.5/4.2545502寸60503.5/4.557702.5寸75.5703.75/4.57680388.5804/4.758910041141064/5.010812551401315/5.513315061651565/5.51592008219207621925010273259727330012325309843
9、53501437794854001642695354501847895905002052996406002463010755700287201086080032820975七、国际管道尺寸对照表N.DINCHSTANDARDMETRICINCHCOPPERPVCPEDUCTI1.E15A1/2*21.72021.5-22.O2220A3/427.2/28.52627.0-27.62625A134.O3028.24303234.0-34.73432A1-1/4*42.73834.59353842.0-42.8484OA1-1/2*48.644.540.95454848.0-48.96050A26
10、0.657.O54.05556060.0-61.17665A2-1/2*76.376.166.75707676.0-77.38980A389.188.979.85858989.0-90.59890A3-1/2*101.6IOOA4“114.3108.O106.27I1.O114114.0-115.9118125A5139.8133.O131.67140140140.0-142.3144150A6165.2159.O157.68160165165.0-167.6170200A8216.3219.O208.48216216.0-218.8222250A10*267.4267.O260.502672
11、67.0-270.1274300A12*318.5323.9312.11318318.0-321.3326350A14*355.6368.O363.723784OOA16*406.4419.O414.52429450A18*457.2457.2465.32480500A20508.0508.O516.94532550A22558.8558.0567.74600A24609.6619.0619.35635650A26*660.4TOOA28711.2DN公称直径不锈钢无缝管尺寸对照表公称口径无缝管尺寸公称口径无缝管尺寸DN1.O14*2DN200219*5(6)DN1.518*2DN250273
12、=6(7,8)DN2025*2(2.5)DN3003256(7,8)DN2532*3DN350377*8(%10)DN3238*3DN400426相10)DN4045*3(3.5)DN450480*8(9,10)DN5057*3(3.5)DN500530始10)DN6576*4DN600630相10)DN8089*4DNTOO720*10DN1.OO108*4DN800820*10DN125133*4(5)DN900920*10DN150159*4(5,6)DN1.OOO1020*10一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM,用D108*5表示。塑料管也用外径表示，如De63o其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为IOOMM的无缝钢管有102*5、108*5等好几种，10
