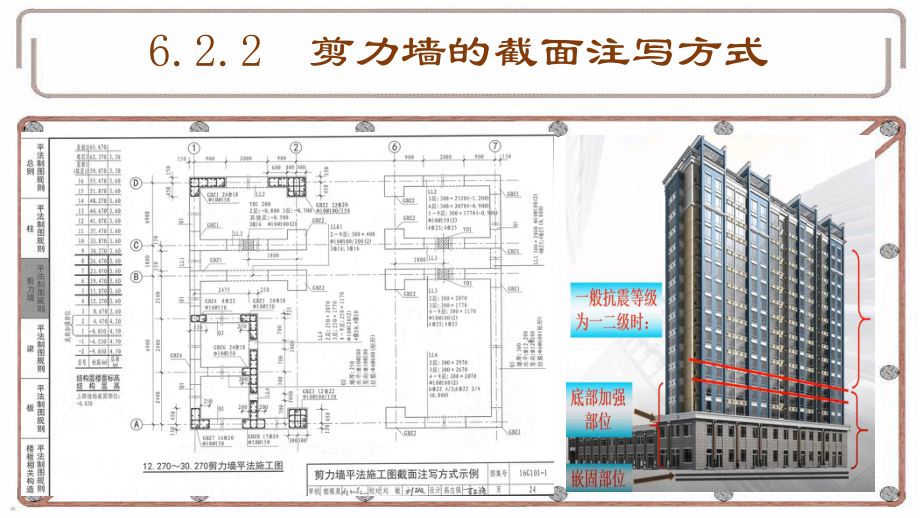

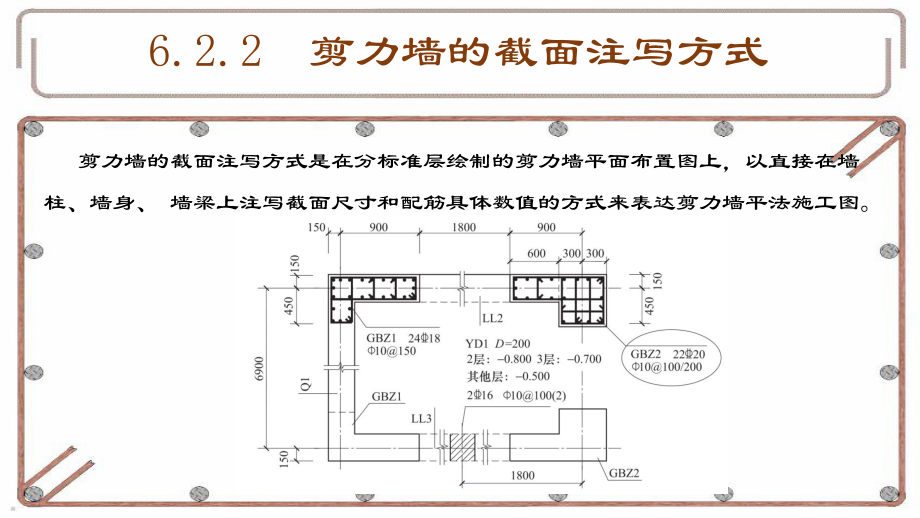

1、钢筋平法识图6.2.2 剪力墙的截面注写方式6.2.2 剪力墙的截面注写方式剪力墙的截面注写方式是在分标准层绘制的剪力墙平面布置图上，以直接在墙柱、墙身、 墙梁上注写截面尺寸和配筋具体数值的方式来表达剪力墙平法施工图。1.截面注写方式的一般要求剪力墙平面布置图需选用适当比例原位放大绘制，其中对墙柱应绘制配筋截面图，其 竖向受力纵筋、箍筋和拉筋均应在配筋截面图上绘制清楚。当为约束边缘构件时，由于墙柱扩展部位的水平分布钢筋和竖向分布钢筋就是剪力墙的配筋，而仅墙柱扩展部位的拉筋属于约束边缘墙柱配筋，所以墙身也需要绘制钢筋，但墙梁仅需绘制平面轮廓线。当为构造边缘构件时，墙柱应绘制配筋截面图，墙身和墙梁
2、则仅需绘制平面轮廓线。对墙洞口需要在平面图上标注其中心的平面定位尺寸。1.截面注写方式的一般要求对所有墙柱、墙身、墙梁应按列表注写方式的规定进行编号，并分别在相同编号的墙柱、墙身、墙梁中选择一根墙柱、一道墙身、一道墙梁进行注写，其他相同者则仅需标注编号及所在层数即可。2.剪力墙柱的注写剪力墙柱的注写示例2.剪力墙柱的注写从相同编号的墙柱中选择一个截面，注明几何尺寸，标注全部纵筋及箍筋的具体数值。剪力墙柱的注写说明如下：（1） 墙柱编号的注写。在注写墙柱编号时应注意约束边缘构件与构造边缘构件两种墙柱的代号是不同的，其几何尺寸和配筋率应满足现行规范的相应规定。2.剪力墙柱的注写（2）墙柱竖向纵筋的
3、注写。对于约束边缘构件，所注纵筋不包括设置在墙柱扩展部位的竖向纵筋，该部位的纵筋规格与剪力墙墙身的竖向分布钢筋相同，但分布间距必须与设置在该部位的拉筋保持一致，且应小于或等于墙身竖向分布钢筋的间距。对于构造边缘构件则无墙柱扩展部分。墙柱纵筋的分布情况在配筋截面图上直观绘制清楚。2.剪力墙柱的注写（3）墙柱核心部位箍筋与墙柱扩展部位拉筋的注写：墙柱核心部位的箍筋要注写竖向分布钢筋间距，且应注意采用同一间距（全高加密），箍筋的复合方式应在配筋截面图上直观绘制清楚；墙柱扩展部位的拉筋不注写竖向分布间距，其竖向分布间距与剪力墙水平分布钢筋的竖向分布间距相同，拉筋应同时勾住该部位的墙身竖向分布钢筋和水平
4、分布钢筋，拉筋应在配筋截面图上直观绘制清楚。2.剪力墙柱的注写（4）各种墙柱配筋截面图上应原位加注几何尺寸和定位尺寸。（5）在相同编号的其他墙柱上可仅注写编号及必要附注。3.剪力墙身的注写剪力墙身的注写示例3.剪力墙身的注写从相同编号的墙身中选择一道墙身，按顺序引注的内容为墙身编号（应包括注写在括号内墙身所配置的水平与竖向分布钢筋的排数），墙厚尺寸，水平分布钢筋、竖向分布钢筋和拉筋的具体数值。3.剪力墙身的注写剪力墙身的注写说明如下：（1）拉筋应在剪力墙身竖向分布钢筋和水平分布钢筋的交叉点同时拉住两筋，其间距xa表示拉筋水平间距为剪力墙竖向分布钢筋间距a的x倍；xb表示拉筋竖向间距为剪力墙水平
5、分布筋间距b的x倍，且应注明“双向”或“梅花双向”。3.剪力墙身的注写（2）约束边缘构件墙柱的扩展部位是与剪力墙身的共有部分，该部位的水平钢筋就是剪力墙身的水平分布钢筋；竖向钢筋的强度等级和直径按剪力墙身的竖向分布钢筋，但其间距应小于竖向分布钢筋的间距，具体间距值对应于墙柱扩展部位设置的拉筋间距。具体操作时按照构造详图执行，设计不注。3.剪力墙身的注写（3）在剪力墙平面布置图上应注墙身的定位尺寸，该定位尺寸同时可确定剪力墙柱的定位。在相同编号的其他墙身上可仅注写编号及必要附注。4.剪力墙梁的注写剪力墙梁的注写示例4.剪力墙梁的注写从相同编号的墙梁中选择一根墙梁，按顺序引注的内容为墙梁编号、墙梁
6、截面尺寸bh、墙梁箍筋、上部纵筋、下部纵筋和墙梁顶面标高高差的具体数值。剪力墙梁的注写说明如下：（1）暗梁和边框梁在施工图中直接用单线画出布置简图。4.剪力墙梁的注写（2）墙梁顶面相对标高高差是相对于结构层楼面标高的高差，有高差需注在括号内，无高差则不注。当墙梁髙于结构层楼面时为正，当墙梁低于结构层楼面时为负。当不同楼层的梁截面尺寸不同，但梁顶面相对标高高差相同时，可将梁顶面标高高差注写在最后一项中。 （3）当墙梁的侧面纵筋与剪力墙身的水平分布钢筋相同时，设计不注，施工按标准构造详图执行；当墙梁的侧面纵筋与剪力墙身的水平分布钢筋不同时，按有关注写梁侧面构造纵筋的方式进行标注。4.剪力墙梁的注写（4）与墙梁侧面纵筋配合的拉筋按构造详图施工，设计不注。当构造详图不能满足具体工程的要求时，设计应补充注明。（5）在相同编号的其他墙梁上可仅注写编号及必要附注。
