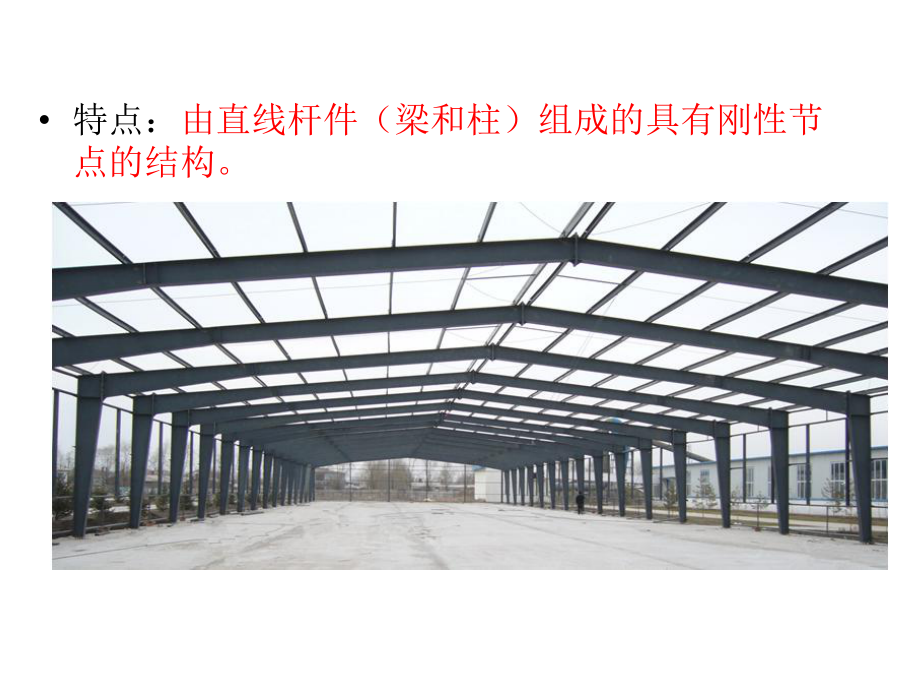

1、单层门式钢结构厂房 门式钢结构: 以H型钢门式钢架为主要承重骨架,以冷弯薄壁型钢为檩条、墙梁,以压型金属板为屋面、墙面。 特点:由直线杆件(梁和柱)组成的具有刚性节点的结构。 钢结构设计图的主要内容: 图纸目录 设计说明 建筑图(平、立、剖面图) 结构图: 1.地脚螺栓布置图 2.结构布置图(屋盖平面布置图、柱子平面布置图、吊车梁平面布置图等) 3.门式刚架图 4.节点详图 5.构件图 建筑施工图:门式钢架的跨度横向钢架柱轴线间的距离; 门式钢架的高度室外地坪至柱轴线与斜梁轴线交点的高度,斜梁轴线取通过变截面梁段最小端中心与斜梁上表面平行的轴线; 工业建筑边柱的定位轴线取柱外皮; 门式钢架房屋

2、檐口高度室外地坪到屋面外侧檩条上缘的高度; 门式钢架房屋的最大高度室外地坪到屋盖顶部檩条上缘的高度; 门式钢架房屋的宽度侧墙梁外皮间的距离。1.平面图2.立面图 3.剖面图 建筑施工图: 1.地脚螺栓布置图:每根柱子的定位,须与基础图结合。刚架柱柱脚连接节点:2.GJ-1(门式刚架)GJ-1连接节点 该门式刚架由变截面实腹钢柱和变截面实腹钢梁组成; 跨度20m,檐口高度7.8m,房屋坡度1:10; 钢柱截面:(300488) mm180mm 8 mm10mm; 钢梁截面:(301464) mm180mm 8 mm10mm。 3.结构平面布置图:刚架、抗风柱、刚架支撑位置 GJ-1: 刚架;XG

3、:系杆;SC:斜撑(水平方向);KFZ1:1号抗;KFZ2:2号抗风柱 4.屋面檩条、拉条、隅撑平面布置图 屋面连接节点 WLT:屋面檩条;LLT:直拉条;WXT:斜拉条; CG:撑杆(布置在有WLT处);YC:隅撑 隅撑隅撑(y cheng):梁与檩、柱与檩之间的支撑杆。墙面上的叫墙隅撑,屋面上的叫屋面隅撑。隅撑与钢架构件腹板的夹角不宜大于45 。 作用:为了保证构件的平面外的稳定性,减小构件平面外的计算长度。 5.支撑布置图 ZC:柱间支撑(垂直方向) 支撑节点详图5.墙梁布置图 连接节点 (1)墙梁与刚架柱安装(2)门窗节点(3)抗风柱连接节点(4)墙梁与墙板连接(5)墙板连接节点(6)山墙及女儿墙节点(7)屋面板节点
