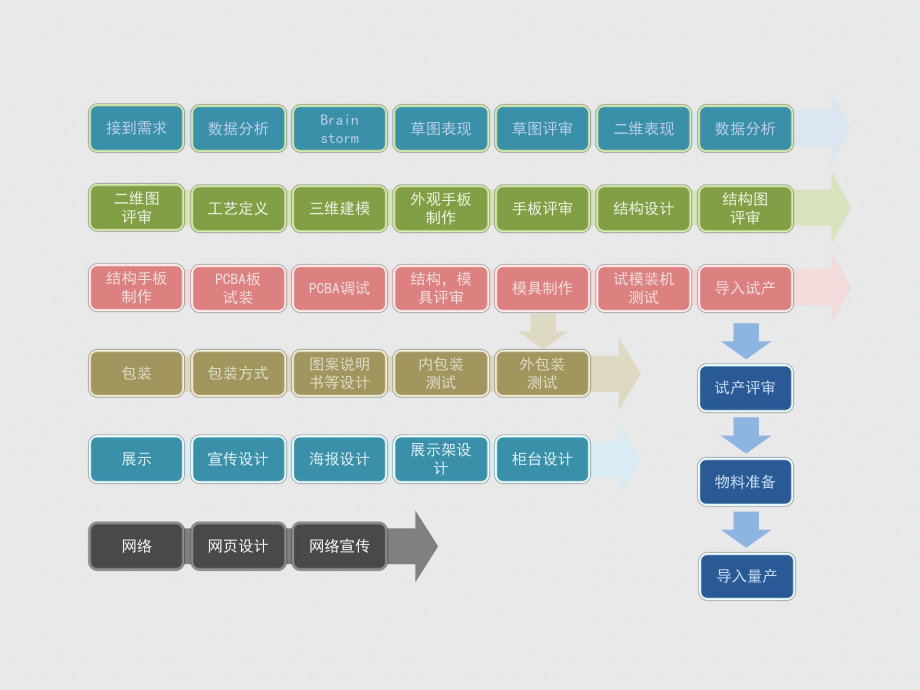

1、工业设计流程接到需求数据分析Brain storm草图表现草图评审二维表现数据分析二维图 评审工艺定义三维建模外观手板制作手板评审结构设计结构图 评审结构手板制作PCBA板 试装PCBA调试结构，模具评审模具制作试模装机测试导入试产物料准备导入量产试产评审包装包装方式图案说明书等设计内包装 测试 外包装 测试展示宣传设计海报设计展示架设计柜台设计网络网页设计网络宣传接到需求客户需求自身要求技术竞争消费者数据分析市场细分产品细分使用群体价格定位区域定位流行元素生产工艺使用环境法律政策年龄性别特别个体普通价格特殊价格国家地域城镇区域特殊地区造型颜色材料工艺科技使用环境人机工程环保法律政策补贴产品元
2、素（外形，功能，颜色，技术） 使用场所，符合相关法律，政策消费群体，价格，区域Brainstorm草图设计 线条的快速表现 形体的大体表现 造型功能细节表现 整体透视图表现，细节放大表现 上色表现 草图评审 提取整体感比较好的草图 提取细节比较好的草图 对草图的功能，颜色，工艺，结构，模具可行 性进行分析 针对评审结果进行草图细化二维表现 Coredraw ，photoshop， AI ，二维表现 线条美感，明确 光影表现立体感强 整体三视图对应交待清楚二维图评审 尺寸大小规定，整体比例协调 色彩，光影立体表现 表面材质，工艺表现，规定 拆件方式，脱模角度 三维建模 2D的曲线转三维 Pro-
3、e 曲面建模 拆件渲染 后期排版 结构设计 第一眼感觉 手感，舒适性，方便性测试 色彩，材质，表面工艺评审 手板制作评审 Pro-e 3D图纸输入 剥壳，主体胶壳的厚度 公扣，母扣搭配 主板元器件的固定 模具的可实现性 壳体与壳体，壳体与元器件的间隙 结构手板制作和装板评审 结构手板装配测试，检查 装功能板测试结构装配 测试功能，及常规的测试同步进行模具评审 产品结构的开模可行性 模具整体的报价 模具的开模周期试模 第一次试模，测试结构装配 改模，二次试模，测试结构装配 3T导入量产 物料准备 PE ，TE ， IE 介入准备排产线 IE 制作工艺流程图，PE 准备BOM，技术与产 线的接轨治
4、具的准备，TE 准备测试方案确定开模与包装同时进行 产品确定开模后，包装工作开始 确定产品包装的整体色调，要求与品牌的VI色调一致 包装的方式，是用纸壳，透明塑胶壳，铁壳等材料，用什么方式 运输，外包装要求能装多少台产品等 包装的图稿设计，采用什么风格，突出产品的什么功能，寓意 什么 样的文化 包装设计的标准化 包装辅料的设计：彩卡，吸塑，标签，说明书，外包装，泡沫 等缓冲材料包装测试 单台包装测试，要求包装方便，易装，不易脱落 整箱包装的跌落测试，要求缓冲材料对产品起到保护作用 要求包装数量在运输中的最大化展示设计 宣传画册：海报，折页， 展示架，展示柜 参展位网络宣传 公司网站：网页设计与公司VI统一，色彩运用，整体的风格 宣传平台：淘宝，天猫及其他平台，要求产品真实宣传， 不夸大，但也要力争做到细节到位Thanks
