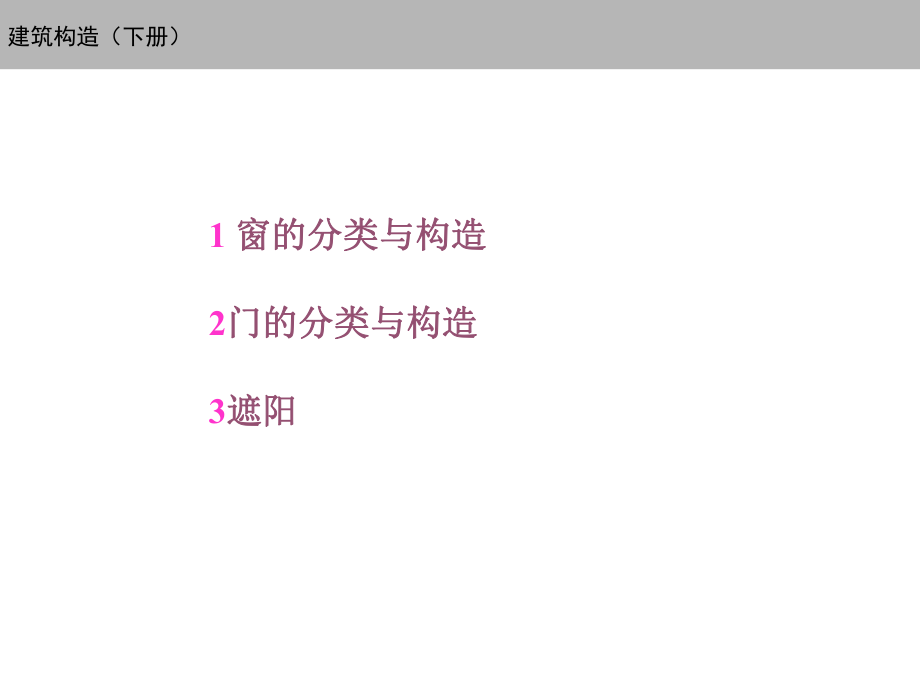

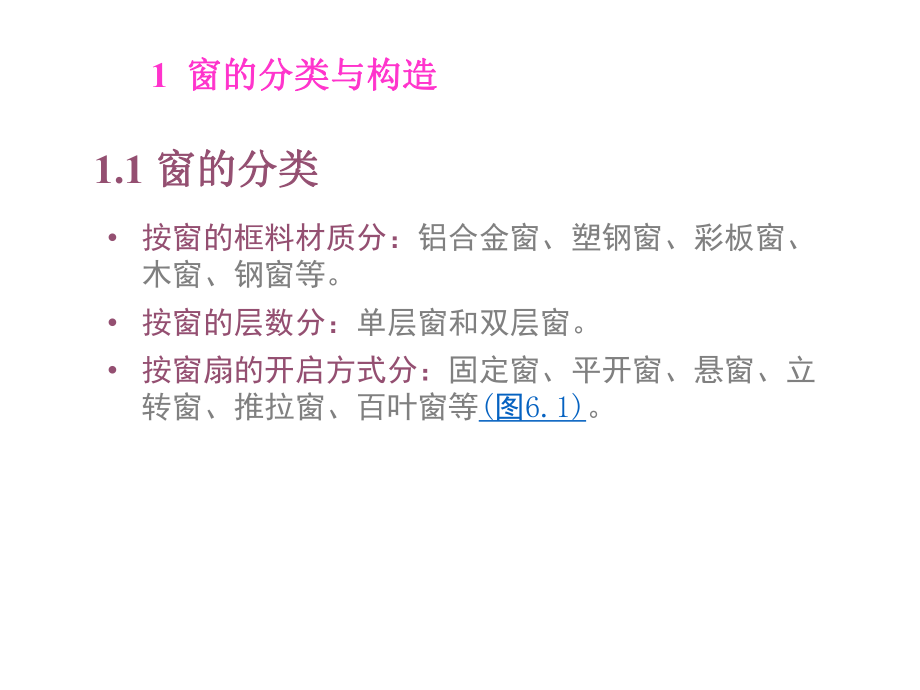

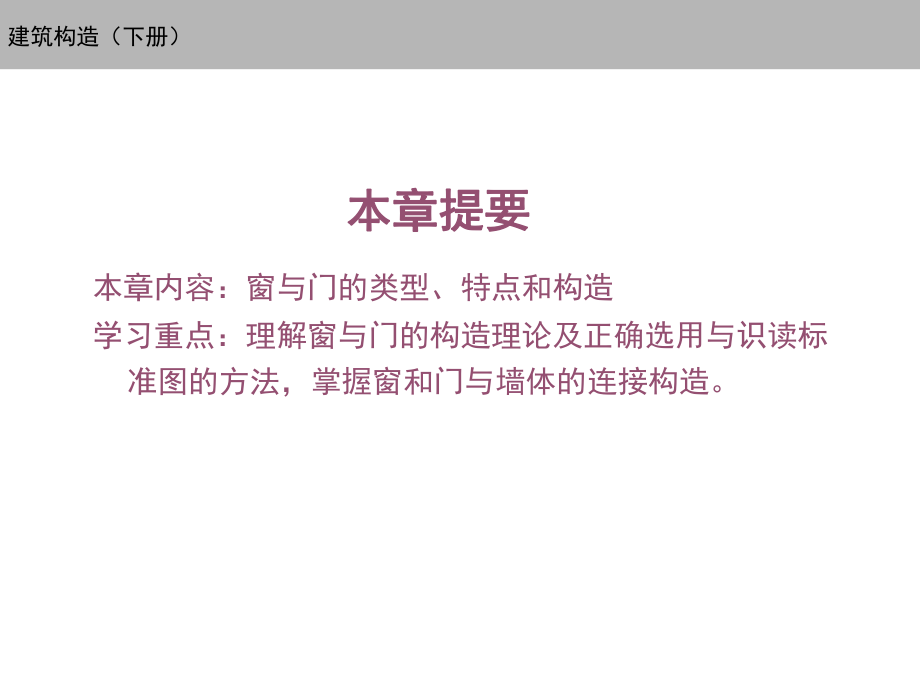

1、建筑构造（下册）本章提要本章提要本章内容：窗与门的类型、特点和构造 学习重点：理解窗与门的构造理论及正确选用与识读标准图的方法，掌握窗和门与墙体的连接构造。 建筑构造（下册）1 窗的分类与构造窗的分类与构造 2门的分类与构造门的分类与构造 3遮阳遮阳 按窗的框料材质分：铝合金窗、塑钢窗、彩板窗、木窗、钢窗等。 按窗的层数分：单层窗和双层窗。 按窗扇的开启方式分：固定窗、平开窗、悬窗、立转窗、推拉窗、百叶窗等(图6.1)。 1 窗的分类与构造窗的分类与构造1.1 窗的分类窗的分类建筑构造（下册）固定窗：将玻璃直接镶嵌在窗框上，不设可活动的窗扇。一般用于只要求有采光、眺望功能的窗，如走道的采光窗和

2、一般窗的固定部分。平开窗：窗扇一侧用铰链与窗框相连，窗扇可向外或向内水平开启。平开窗构造简单，开关灵活，制作与维修方便，在一般建筑中采用较多。建筑构造（下册）悬窗：悬窗：窗扇绕水平轴转动的窗。按照旋转轴的窗扇绕水平轴转动的窗。按照旋转轴的位置可分为上悬窗、中悬窗和下悬窗，上悬窗位置可分为上悬窗、中悬窗和下悬窗，上悬窗和中悬窗的防雨、通风效果好，常用作门上的和中悬窗的防雨、通风效果好，常用作门上的亮子和不方便手动开启的高侧窗。亮子和不方便手动开启的高侧窗。立转窗：立转窗：窗扇绕垂直中轴转动的窗。这种窗通窗扇绕垂直中轴转动的窗。这种窗通风效果好，但不严密，不宜用于寒冷和多风沙风效果好，但不严密，不

3、宜用于寒冷和多风沙的地区。的地区。推拉窗：窗扇沿着导轨或滑槽推拉开启的窗，有水平推拉窗和垂直推拉窗两种。推拉窗开启后不占室内空间，窗扇的受力状态好，适宜安装大玻璃，但通风面积受限制。百叶窗：窗扇一般用塑料、金属或木材等制成小板材，与两侧框料相连接，有固定式和活动式两种。百叶窗的采光效率低，主要用作遮阳、防雨及通风。 窗的尺度应根据采光、通风的需要来确定，同时兼顾建筑造型和建筑模数协调统一标准等的要求。 为了确保窗的坚固、耐久，应限制窗扇的尺寸，一般平开木窗的窗扇高度为8001200mm，宽度不大于500mm；上、下悬窗的窗扇高度为300600 mm；中悬窗窗扇高度不大于1200mm，宽度不大于

4、1000mm；推拉窗的高宽均不宜大于1500mm。6.1.2 窗的尺度与组成窗的尺度与组成6.1.2.1 窗的尺度窗的尺度 窗一般由窗框、窗扇和五金零件组成(图6.2) 窗框是窗与墙体的连接部分，由上框、下框、边框、中横框和中竖框组成。 窗扇是窗的主体部分，分为活动扇和固定扇两种，一般由上冒头、下冒头、边梃和窗芯(又叫窗棂)组成骨架，中间固定玻璃、窗纱或百叶。 五金零件包括铰链、插销、风钩等。6.1.2.2 窗的组成窗的组成建筑构造（下册） 窗在墙洞中的位置主要根据房间的使用要求和墙体的厚度来确定。一般有三种形式：6.1.3 窗在墙洞中的位置与窗框的安装窗在墙洞中的位置与窗框的安装6.1.3.

5、1 窗在墙洞中的位置窗在墙洞中的位置n窗框内平窗框内平( (图图6.3(6.3(a)a)n窗框外平窗框外平( (图图6.3(6.3(b)b)n窗框居中窗框居中( (图图6.3(6.3(c)c)建筑构造（下册）窗框的安装有立口和塞口两种。(1) 立口：砌墙时就将窗框立在相应的位置，找正后继续砌墙。 特点：能使窗框与墙体连接紧密牢固，但安装窗框和砌墙两种工序相互交叉进行，会影响施工进度，并且容易对窗造成损坏。6.1.3.2 窗框的安装窗框的安装建筑构造（下册）(2) (2) 塞口：塞口：砌墙时将窗洞口预留出来，预留的砌墙时将窗洞口预留出来，预留的洞口一般比窗框外包尺寸大洞口一般比窗框外包尺寸大30

6、304040mmmm，当整幢建当整幢建筑的墙体砌筑完工后，再将窗框塞入洞口固定。筑的墙体砌筑完工后，再将窗框塞入洞口固定。 特点：特点：不会影响施工进度，但窗框与墙体不会影响施工进度，但窗框与墙体之间的缝隙较大，应加强固定时的牢固性和对之间的缝隙较大，应加强固定时的牢固性和对缝隙的密闭处理。缝隙的密闭处理。 铝合金窗多采用水平推拉式的开启方式，窗扇在窗框的轨道上滑动开启。窗扇与窗框之间用尼龙密封条进行密封，以避免金属材料之间相互摩擦。玻璃卡在铝合金窗框料的凹槽内，并用橡胶压条固定(图6.4)。 铝合金窗一般采用塞口的方法安装，固定时，窗框与墙体之间采用预埋铁件、燕尾铁脚、膨胀螺栓、射钉固定等方

7、式连接(图6.5)。 6.1.4 窗的构造窗的构造6.1.4.1 铝合金窗的构造铝合金窗的构造建筑构造（下册）建筑构造（下册） 塑钢窗：以PVC为主要原料制成空腹多腔异型材，中间设置薄壁加强型钢，经加热焊接而成窗框料。 特点：导热系数低，耐弱酸碱，无需油漆并具有良好的气密性、水密性、隔声性等优点，其构造见图6.6。 塑钢窗的开启方式及安装构造与铝合金窗基本相同。 6.1.4.2 塑钢窗的构造塑钢窗的构造建筑构造（下册） 按门在建筑物中所处的位置分：内门和外门。 按门的使用功能分：一般门和特殊门。 按门的框料材质分：木门、铝合金门、塑钢门、彩板门、玻璃钢门、钢门等。 按门扇的开启方式分：平开门、

8、弹簧门、推拉门、折叠门、转门、卷帘门、升降门等(图6.7)6.2 门的分类与构造门的分类与构造6.2.1 门的分类门的分类建筑构造（下册）平开门：门扇与门框用铰链连接，门扇水平开启，有单扇、双扇及向内开、向外开之分。平开门构造简单，开启灵活，安装维修方便 。弹簧门：门扇与门框用弹簧铰链连接，门扇水平开启，分为单向弹簧门和双向弹簧门，其最大优点是门扇能够自动关闭。建筑构造（下册）推拉门：推拉门：门扇沿着轨道左右滑行来启闭，有单门扇沿着轨道左右滑行来启闭，有单扇和双扇之分，开启后，门扇可隐藏在墙体的扇和双扇之分，开启后，门扇可隐藏在墙体的夹层中或贴在墙面上。推拉门开启时不占空间，夹层中或贴在墙面上

9、。推拉门开启时不占空间，受力合理，不易变形，但构造较复杂。受力合理，不易变形，但构造较复杂。折叠门：折叠门：门扇由一组宽度约为门扇由一组宽度约为600600mmmm的窄门扇组的窄门扇组成，窄门扇之间的铰链连接。开启时，窄门窗成，窄门扇之间的铰链连接。开启时，窄门窗相互折叠推移到侧边，占空间少，但构造复杂。相互折叠推移到侧边，占空间少，但构造复杂。转门：门扇由三扇或四扇通过中间的竖轴组合起来，在两侧的弧形门套内水平旋转来实现启闭。转门有利于室内的隔视线、保温、隔热和防风沙，并且对建筑立面有较强的装饰性 。卷帘门：门扇由金属页片相互连接而成，在门洞的上方设转轴，通过转轴的转动来控制页片的启闭。特点

10、是开启时不占使用空间，但加工制作复杂，造价较高。 门的尺度指门洞的高宽尺寸，应满足人流疏散，搬运家具、设备的要求，并应符合建筑模数协调经一标准的规定。 一般情况下，门保证通行的高度不小于2000 mm，当上方设亮子时，应加高300600mm。门的宽度应满足一个人通行，并考虑必要的空隙，一般为7001000mm，通常设置为单扇门。对于人流量较大的公共建筑的门，其宽度应满足疏散要求，可设置两扇以上的门。6.2.2 门的尺度与组成门的尺度与组成6.2.2.1 门的尺度门的尺度 门一般由门框、门扇、五金零件及附件组成(图6.8)。 门框是门与墙体的连接部分，由上框、边框、中横框和中竖框组成。 门扇一般

11、由上、中、下冒头和边梃组成骨架，中间固定门芯板。 五金零件包括铰链、插销、门锁、拉手等。附件有贴脸板、筒子板等。6.2.2.2 门的组成门的组成建筑构造（下册）(1) 门框 门框的断面形状与尺寸取决于门扇的开启方式和门扇的层数，由于门框要承受各种撞击荷载和门扇的重量作用，应有足够的强度和刚度，故其断面尺寸较大(图6.9)。 门框在洞口中，根据门的开启方式及墙体厚度不同分为外平、居中、内平、内外平四种(图6.10)。 6.2.3 门的构造门的构造6.2.3.1 平开木门的构造平开木门的构造建筑构造（下册）建筑构造（下册）(2) 门扇 平开木门的门扇有多种做法，常见的有镶板门、拼板门、夹板门等。

12、镶板门：由上、中、下冒头和边梃组成骨架，中间镶嵌门芯板，门芯板可采用15mm厚的木板拼接而成，也可采用胶合板、硬质纤维板或玻璃等(图6.11)。 夹板门：用小截面的木条(35mm50mm)组成骨架，在骨架的两面铺钉胶合板或纤维板等(图6.12)。 拼板门：构造与镶板门相同，由骨架和拼板组成，只是拼板门的拼板用3545mm厚的木板拼接而成，因而自重较大，但坚固耐久，多用于库房、车间的外门(图6.13)。 玻璃门：门扇构造与镶板门基本相同，只是门芯板用玻璃代替，用在要求采光与透明的出入口处。(图6.14)。 建筑构造（下册）建筑构造（下册）建筑构造（下册）建筑构造（下册） 目前建筑中金属门包括塑钢

13、门、铝合金门、彩板门等。 塑钢门多用于住宅的阳台门或外门，开启方式多为平开或推拉。 铝合金门多为半截玻璃门，采用平开的开启方式，门扇边梃的上下端用地弹簧连接(图6.15)。 6.2.3.2 金属门的构造金属门的构造建筑构造（下册）建筑构造（下册）全玻璃门装饰构造全玻璃门装饰构造自动推拉门 自动推拉门的门扇采用铝合金或不锈钢做外框，也可以是无框的全玻璃门，其开启控制有超声波控制、电磁场控制、光电控制、接触板控制等。当今比较流行的是微波自动推拉门，即用微波感应自动传感器进行开启控制。若人或其他移动物体进入传感器感知范围内时，门扇自动开启；人或其他移动物体离开传感器感知范围内时，门扇自动关闭。建筑构

14、造（下册） 微波感应自动门地面上装有导向性下轨道，其长度为开启门宽的2倍。自动门上部机箱部分可用18号槽钢做支撑横梁，横梁两端与墙体内的预埋钢板焊接牢固，以确保稳定。 感应自动推拉门可以免于人工开启之烦，为房间的保温、隔热起到重要作用，同时具有较好的装饰效果，宜用于人流较少、装饰高雅的宾馆、办公楼主入口处。感应自动推拉门构造如图5.8所示。 全玻璃门装饰构造全玻璃门装饰构造建筑构造（下册）图5.8 感应自动推拉门构造全玻璃门装饰构造全玻璃门装饰构造建筑构造（下册）一、特殊要求的门2保温门、隔声门保温门要求门扇具有一定热阻值和门缝密闭处理，故常在门扇两层面板间填以轻质、疏松的材料（如玻璃棉、矿棉

15、等）。隔声门的隔声效果与门扇的材料及门缝的密闭有关，隔声门常采用多层复合结构，即在两层面板之间填吸声材料，如玻璃棉、玻璃纤维板等。一般保温门和隔声门的面板常采用整体板材（如五层胶合板、硬质木纤维板等），不易发生变形。门缝密闭处理对门的隔声、保温以及防尘有很大影响，通常采用的措施是在门缝内粘贴填缝材料，如橡胶管、海绵橡胶条、泡沫塑料条等。还应注意裁口形式，斜面裁口比较容易关闭紧密，可避免由于门扇胀缩而引起的缝隙不密合。42建筑构造（下册）3节能门窗建筑外门窗是建筑保温的薄弱环节，我国寒冷地区住宅通过门窗的传热和冷风渗透引起的热损失，占房屋能耗的45%48%左右，因此门窗节能是建筑节能的重点。造成

16、门窗热损失有两个途径，一是门窗面由于热传导、辐射以及对流造成，二是冷风通过门窗各种渗透所造成的，所以门窗节能应从以上两个方面采取构造措施。建筑构造（下册）3节能门窗(1)增强门窗的保温。寒冷地区外窗可以通过增加窗扇层数和玻璃层数来提高保温性能，还可以采用特种玻璃，如中空玻璃、吸热玻璃、反射玻璃等达到节能要求。(2)减少缝的长度。门窗缝隙是冷风渗透的根源，因此为减少冷风渗透，可采用大窗扇，扩大单块玻璃面积以减少门窗缝隙；合理减少可开窗扇的面积，在满足夏季通风的条件下，扩大固定窗扇的面积。(3)采用密封和密闭措施。框和墙间的缝隙密封可用弹性软型材料、聚乙烯泡沫、密封膏以及边框设灰口等。框与扇间的密闭可用橡胶条、橡塑条、泡沫密闭条以及高低缝等。扇与扇之间的密闭可用密闭条、高低缝及缝外压条等。窗扇与玻璃之间的密封可用密封膏、各种弹性压条等。(4)减少窗口面积。在满足室内采光和通风的前提下，我国寒冷地区的外窗尽量缩小窗口面积，以达到节能要求。建筑构造（下册）二、特殊要求的窗1固定式通风高侧窗在我国南方地区，结合气候特点，创造出多种形式的通风高侧窗。它们的特点是：能采光，能防雨，能常年进行通风，不
