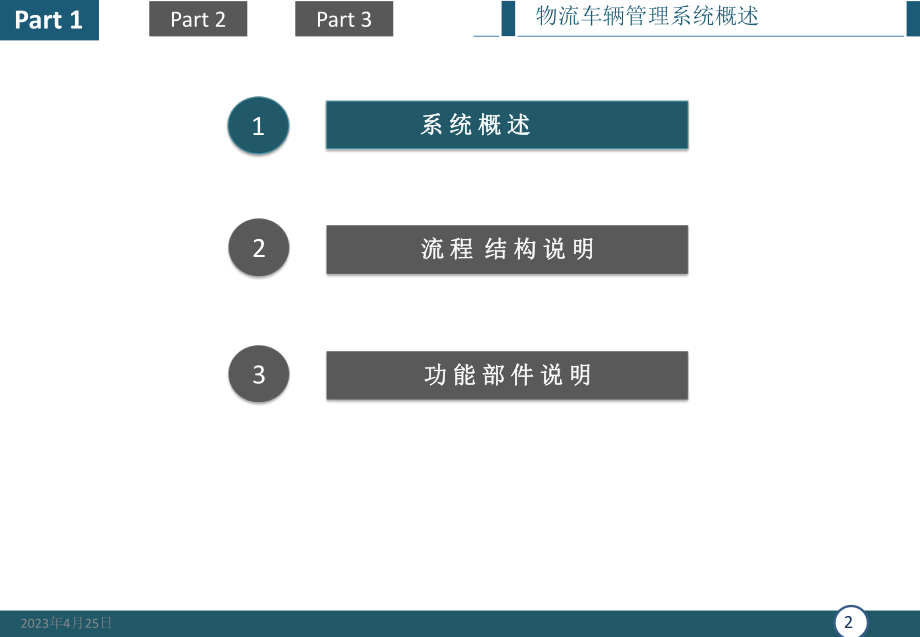

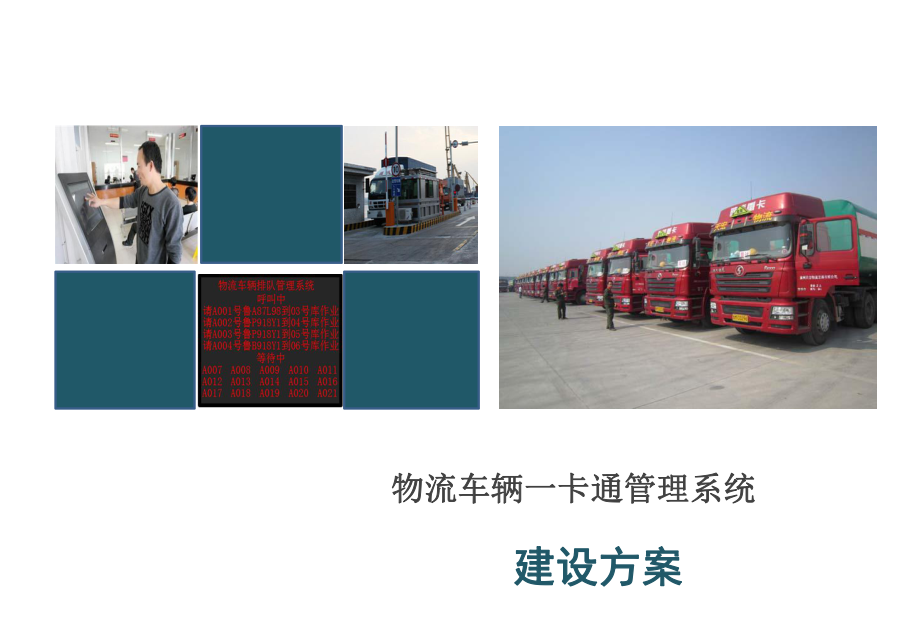

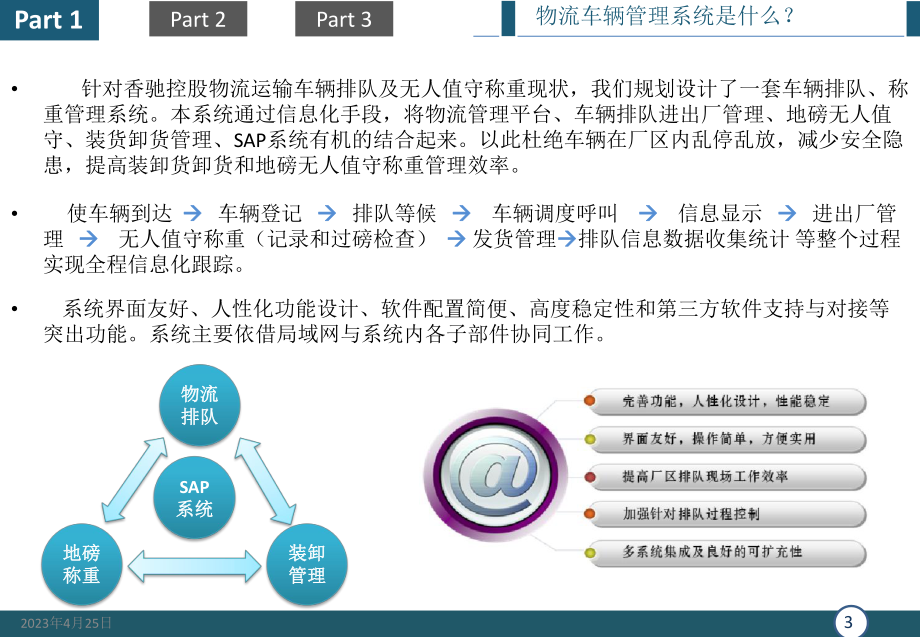

1、物流物流车辆一卡通管理系统车辆一卡通管理系统建设方案建设方案Part 1Part 2Part 32物流车辆管理系统概述 系系 统统 概概 述述1流流 程程 结结 构构 说说 明明2功功 能能 部部 件件 说说 明明32023年4月25日Part 1Part 2Part 33物流车辆管理系统是什么？ 针对香驰控股物流运输车辆排队及无人值守称重现状，我们规划设计了一套车辆排队、称重管理系统。本系统通过信息化手段，将物流管理平台、车辆排队进出厂管理、地磅无人值守、装货卸货管理、SAP系统有机的结合起来。以此杜绝车辆在厂区内乱停乱放，减少安全隐患，提高装卸货卸货和地磅无人值守称重管理效率。 使车辆到达
2、 车辆登记 排队等候 车辆调度呼叫 信息显示 进出厂管理 无人值守称重（记录和过磅检查） 发货管理排队信息数据收集统计 等整个过程实现全程信息化跟踪。 系统界面友好、人性化功能设计、软件配置简便、高度稳定性和第三方软件支持与对接等突出功能。系统主要依借局域网与系统内各子部件协同工作。物流物流排队排队地磅地磅称重称重SAP系统系统2023年4月25日装卸装卸管理管理Part 1Part 2Part 34公 平有 序清 晰高 效准 确节 省好的作业秩序可以提升工作效率、优化管理为企业全面发展，提供支持与保障我们能为企业带来什么？2023年4月25日Part 1Part 2Part 3传统人工管理传
3、统人工管理使用排队系统管理使用排队系统管理2023年4月25日5人工管理与系统管理对比 司机拥堵在门口，争先恐后的进厂，导致门卫与司机，司机与司机之间经常产生矛盾 通过系统管理排队秩序并以公平、公正的方式通知，减少司机矛盾，降低意外发生的可能性现场秩序现场秩序VS 填写手工单，信息容易错填、漏填，并且没有办法进行核实通过系统登记，加速司机登记过程，并通过单据核实，将单据不全或无权限车辆拦截在厂外登记信息登记信息VS 紧急的车辆被堵在门外，不紧急的车在厂内泛滥 车辆可分普通车辆、VIP车辆、紧急车辆等不同优先级，并且管理员可人工干预调整排队顺序车辆分类车辆分类VS 事后发现司机在场内有不文明行为
4、，但无法追查到司机的具体信息 系统可保留每一位司机的身份证信息，证件照片及手机联系方式司机管控司机管控VS 管理员无法实时了解到每个仓库及库位的工作情况，无法进行合理调度管理 通过系统调度客户端，可实时了解厂区内所有库位工作情况及场外排队司机情况现场调度现场调度VS 厂区一共进了多少辆车？车辆厂在厂内作业了多长时间？分别是由谁进行处理的？有哪些地方可以改进提升效率？ 通过系统记录车辆数据，并且自动整合汇总，并提供直观的图形报表，为厂区改革决策提供有效的参考依据数据汇总数据汇总VSVSPart 2Part 1Part 36流程结构说明系统概述系统概述1流程结构说明流程结构说明2功能部件说明功能部
5、件说明32023年4月25日Part 2Part 1Part 37系统工作流程司机到达到停车场登记识别车牌号录入手机号分配车位取号成功打印票号等候区等候呼叫呼叫下一位LED屏提示语音广播提示接受呼叫通知到库位进行作业作业完成 称重计量可重呼、选呼离开厂区更新排队队列LED屏及语音广播调度流程排队登记司机流程2023年4月25日手机短信 通知Part 2Part 1Part 38系统结构说明广域网络局域网线USB/串口线RS485信号线视频信号线音频信号线2023年4月25日主控系统服务器等候区LED综合屏票号打印机音频转换器功放户外喇叭人工登记排队客户端局域网交换机呼叫调度客户端自助排队终端短
6、信通知系统装货区防爆叫号器Part 2Part 1Part 39功能部件说明 系系 统统 概概 述述1流流 程程 结结 构构 说说 明明2功功 能能 部部 件件 说说 明明32023年4月25日山东瀚岳智能科技股份有限公司Part 2Part 1Part 3102023年4月25日车辆登记客户端 门卫登记客户端 示意图说 明功 能登记车牌号、手机号、所属公司等信息;使用二代身份证阅读器、证件拍照器登记司机身份信息（可选）；通过选择物料、仓库、业务将车辆进行分类，并关联到各库位； 车辆登记客户端运行于登记处电脑，由工作人员帮助司机进行信息登记，并将车辆按类型及业务进行分类发放RFID电子标签，粘
7、贴在挡风玻璃上。Part 2Part 1Part 3112023年4月25日自助终端说 明 自助终端根据需求不同可以配置为自助发卡终端、自助收卡终端、自助查询终端及自助录入终端。Part 2Part 1Part 3122023年4月25日自助终端说 明 自助终端机可实现收发卡自动监控、双向语音对讲、自动发放IC卡、识别二代身份证、二维码、司机自助等多种方式的自助服务，可轻松实现无人值守无人值守车辆排队和信息采集发卡功能。Part 2Part 1Part 3132023年4月25日自助终端说 明 自动终端实现常用外部设备的自我发现功能，有傻瓜式的接线面板，内外隔离的架构设计，与磅秤及防作弊设备集
8、成简单，防风防雨防雷击。Part 2Part 1Part 32023年4月25日14自助终端防水：机体顶部采用全封闭钢板焊接，后门采用防水压垫与顺水槽结构，前置1m钢板雨篷，杜绝有漏水（雨）现象。防雷：机体用电配电防雷设计，安全引导雷电流入地网。完善的低阻地网1、消除地面回路。电源采用三级防护，抗浪涌冲击。防锈：机体防锈处理，采用镀锌钢板材质，整机无死角静电喷塑，保证机体使用寿命。防风：体配套地笼，安装浇筑水泥立墩，结构稳固抗风。耐温：设计使用温度：-40度 60度；内置温控系统，低温加热，高温散热，保证设备24小时不间断服务。Part 2Part 1Part 3说 明功 能查看所有库位、车辆
9、工作状态；查看车辆详细信息、证照及经过节点；分配（呼叫/重呼）车辆到库位进行作业;VIP、紧急车辆调度，车辆排队顺序调节；暂停/恢复/删除异常车辆（如抛锚）； 安装于调度管理员电脑上，可宏观观察到所有车辆及库位的工作状态，并对车辆进行呼叫、分配、顺序调节等调度操作； 调度管理员需要通过账号及密码登录客户端，并采用多级权限管理限定工作范围；调度功能； 总控调度客户端 示意图总控调度客户端152023年4月25日Part 2Part 1Part 3说 明功 能规格：户外P10单色/双色LED显示屏;尺寸：1690(MM) 2430（MM） 90（MM）；字符：10行14字控制：异步系统 在司机等候
10、区，放置一块LED显示屏，显示系统调度呼叫信息与等候信息； 呼叫信息：分别显示每个库位上当前正在呼叫的车辆信息、等待信息：按司机取号时间顺序，显示等候车辆信息;等候区综合显示屏 示意图 厚度 9CM169CM243CM物流车辆排队管理系统呼叫中请A001号鲁A87L98到03号库作业请A002号鲁P918Y1到04号库作业请A003号鲁P918Y1到05号库作业请A004号鲁B918Y1到06号库作业等待中A007 A008 A009 A010 A011A012 A013 A014 A015 A016A017 A018 A019 A020 A021等候区综合显示屏162023年4月25日Par
11、t 2Part 1Part 317说 明功 能扩音功放：120W 户外喇叭：30110V语音转换器:USB/COM语音格式：可调节音量、语速、语调语音组词：固定连接语+车辆信息注：为保证语音质量，主机到语音转换器、语音转换器到功放的连接线路要求各不超过2米。 通过语音广播系统，通知司机进厂或指制定库位进行作业； 在触发呼叫命令时系统将指定文字，通过语音转换器播报，车牌号码、ID号、目标库位等信息会自动填充成当前呼叫车辆信息。 语音广播系统 示意图功放户外喇叭220V AC语音转换器音频线登记客户端连接线连接线2023年4月25日语音广播系统Part 2Part 1Part 318说 明功 能系
12、统需提前录入有效的司机手机号码；系统会根据队列情况，自动给司机短信通知目前队列情况，提醒司机及时到厂。 对于排队队列较长的，司机可选择去就近停车场等待，系统会提前短信通知司机，避免过号。司机无需在大厅等候，减轻大厅排队压力。2023年4月25日短信通知系统Part 2Part 1Part 319功能说明 车辆到达装货厂区门口进场时，门口RFID读写设备会自动识别车辆信息，运行进入的车辆，系统自动抬杆放行。未到排队时间的车辆，系统不允许进入。 车辆进场后，需要称皮重的，通过无人值守系统进行称重，称重完成后进入装货区。 车辆装车完毕，通过无人值守系统进行毛重计量，称重完毕后准备出厂。 车辆出厂时，
13、厂区门口RFID设备会自动识别车辆信息，判断车辆是否完成所有规定计量及结算流程，完成的自动抬杆放行，未完成的无法正常出厂。2023年4月25日进出控制及称重计量联动系统Part 2Part 1Part 320说 明功 能记录每一辆车的ID号、车牌号、所属公司、手机号、证件照片等身份信息；按车辆业务流程，记录每一辆车的登记、呼叫、出厂等时间信息；按仓库、队列或厂区总体，自动生成饼状图、折线图、柱状图；可将详细数据以Excel方式进行导出； 排队数据收集统计系统采用B/S结构，管理人员可通过局域网内的任何一台电脑，通过网页浏览器登录本系统进行信息查询； 用户需要通过账号密码登录本系统，且管理员可设
14、置及分配每个账号的权限。 数据收集统计系统 示意图饼状图折线图柱状图2023年4月25日数据收集统计系统Part 2Part 1Part 32023年4月25日21项目案例项目案例-石横电厂石横电厂Part 2Part 1Part 32023年4月25日22项目案例项目案例-石横电厂石横电厂Part 2Part 1Part 32023年4月25日23项目案例项目案例-石横电厂石横电厂Part 2Part 1Part 32023年4月25日24项目案例项目案例-石横电厂石横电厂Part 2Part 1Part 32023年4月25日25项目案例项目案例-石横电厂石横电厂Part 2Part 1P
15、art 32023年4月25日26项目案例项目案例-石横电厂石横电厂Part 2Part 1Part 32023年4月25日27项目案例项目案例-石横电厂石横电厂Part 2Part 1Part 32023年4月25日28项目案例项目案例-石横电厂石横电厂Part 2Part 1Part 32023年4月25日29项目案例项目案例-石横电厂石横电厂Part 2Part 1Part 32023年4月25日30项目案例项目案例-石横电厂石横电厂Part 2Part 1Part 32023年4月25日31项目案例项目案例-石横电厂石横电厂Part 2Part 1Part 32023年4月25日32项目案例项目案例-淄博联和水泥淄博联和水泥Part 2Part 1Part 32023年4月25日33项目案例项目案例-淄博联和水泥淄博联和水泥Part 2Part 1Part 32023年4月25日34项目案例项目案例-淄博联和水泥淄博联和水泥Part 2Part 1Part 32023年4月25日35项目案例项目案例-淄博联和水泥淄博联和水泥Part 2Part 1Part 32023年4月25日36项目案例项目案例-淄博联和水泥淄博联和水泥Part 2Part 1Part 32023年4月25日37项目案例项目案例-淄博联和水泥淄博联和水泥谢谢指导！
