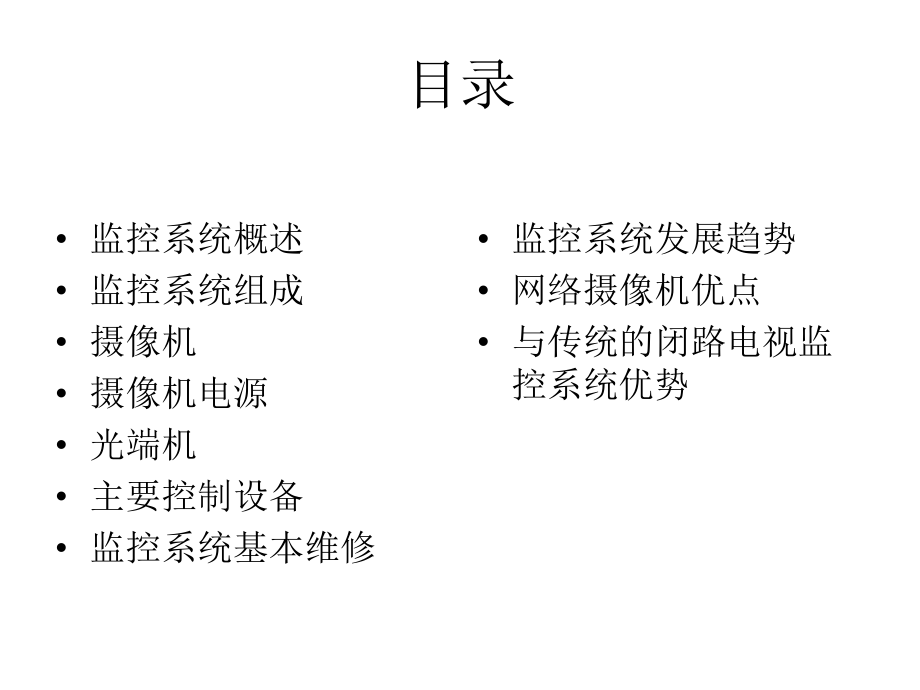

1、监控系统介绍目录 监控系统概述 监控系统组成 摄像机 摄像机电源 光端机 主要控制设备 监控系统基本维修 监控系统发展趋势 网络摄像机优点 与传统的闭路电视监控系统优势监控系统概述 监控系统是由摄像、传输、控制、显示、存储、5大部分组成。摄像机通过同轴视频电缆将视频图像传输到控制主机，控制主机再将视频信号分配到各监视器及录像设备，同时可将需要传输的语音信号同步录入到录像机内。 通过控制主机，操作人员可发出指令，对云台的上、下、左、右的动作进行控制及对镜头进行调焦变倍的操作，并可通过控制主机实现在多路摄像机及云台之间的切换。利用特殊的录像处理模式，可对图像进行录入、回放、处理等操作，使录像效果达
2、到最佳。监控系统基本组成枪机球机半球机等矩阵视频分配器电视墙PC显示器光端机光钎同轴电缆硬盘录像机摄像机摄像机电源光端机光端机，就是把视频信号变成光信号传输的终端设备。减少线路传输信号衰减。主要控制设备（视频分配器）视频分配器是：实现一路视频输入，多路视频输出的功能，使之可在无扭曲或无清晰度损失情况下观察视频输出。通常视频分配器除提供多路独立视频输出外，兼具视频信号放大功能，故也成为视频分配放大器。主要存储设备（硬盘录像机）它是一套进行图像存储处理的计算机系统，具有对图像/语音进行长时间录像、录音、远程监视和控制储存的功能。主要控制设备控制键盘一般都是用来控制球机，或是云台用的。矩阵全称为矩阵
3、切换器，是用来切换各种信号的输入输出。监控系统维修1.单个画面无图像：这样的故障大多数出现在独立的工作部位，比如单独的12V1A电源、摄像头、传输线路的BNC接头等。检查方法是用工程宝，对摄像头进行检查，查出问题所在是电源问题还是摄像头故障。2.整个IP段无图像：这样的故障大多数是硬盘录像机的问题。检查方法是用工程宝检查摄像头输入是否有图像，硬盘录像机输出是否有图像。3.连续几个视频无图像：这样的故障大多数是出在公共部分，如集中供电、光端机等。主要的检查方法是检查集中供电是否正常，光端机是否正常。4.球机有图像不能转动：这样的故障大多数出在24V2A的电源和光端机上，检查方法是检查24V2A电
4、源是否正常，光端机控制线路是否出现松动、漏接等。监控系统维修 5.硬盘录像机正常电视墙无图像： 这样故障基本出在电视墙供电，矩阵故障上。检查方法是检查电视墙供电，矩阵是否有正常。监控系统发展趋势网络摄像机,由网络编码模块和模拟摄像机组合而成。网络编码模块将模拟摄像机采集到的模拟视频信号编码压缩成数字信号，从而可以直接接入网络交换及路由设备。网络摄像机内置一个嵌入式芯片，采用嵌入式实时操作系统。网络摄像机是传统摄像机与网络视频技术相结合的新一代产品。摄像机传送来的视频信号数字化后由高效压缩芯片压缩，通过网络总线传送到Web服务器。网络上用户可以直接用浏览器观看Web服务器上的摄像机图像，授权用户
5、还可以控制摄像机云台镜头的动作或对系统配置进行操作。网络摄像机能更简单的实现监控特别是远程监控、更简单的施工和维护、更好的支持音频、更好的支持报警联动、更灵活的录像存储、更丰富的产品选择、更高清的视频效果和更完美的监控管理。IP网络摄像机是基于网络传输的数字化设备，网络摄像机除了具有普通复合视频信号输出接口BNC外，还有网络输出接口，可直接将摄像机接入本地局域网。网络摄像机优点先进性先进性此系统利用现有的综合布线网络传输图像，并进行实时监控。系统所需的前端设备少，连线简洁；后端仅需一套软件系统即可。可靠性可靠性此系统的主要设备网络摄像机采用了嵌入式实时操作系统，所需设备简单，而图像的传输是通过
6、综合布线网络实现的，系统的可靠性是相当高的。性能价格比性能价格比此系统所需设备极其简单，系统的控制全由后端的软件系统实现，省去了传统模拟监控系统中的大量设备，如昂贵的矩阵、画面分割器、切换器、视频转网络的主机等。由于图象的传输通过综合布线网络，省去了大量的视频同轴电缆，降低了费用。安全性安全性系统设置了不同等级的使用者权限，仅有最高级权限的用户才可对整个系统进行设置或更改。没有权限的用户是接收不到图像的。图像数据的存储是专有的格式。易维护易维护系统的安装极其简单,软件系统的安装及使用也非常易懂。在维护性方面,系统的接线十分简洁，而主要设备的可靠性很高，维护性能好，而且可实现远程维护。易扩展易扩
7、展当需要增加监控点，监控主机时，只需要通过现有网络增加一台摄像机或PC机即可，而不需要对现有布线系统做什么改动。相对传统监控系统优势 相对于传统的闭路电视监控系统：无须同轴电缆、无须庞大的视频分配器；软件实现多对多（即多个观察员可同时看多个镜头画面）；安装所需设备少，工程成本大幅降低（整个安装过程就是架设摄像机和在PC机上安装系统管理软件），大幅减少线材；充分利用网络资源，走宽带网络图象传输非常廉价，增强了监控范围的灵活性，可直接实现远端监控，利用网络更新软件。这些是传统的闭路电视监控系统无法比拟的。 相对于当前的数字监控系统：对PC机的要求大为减少，一般普通配置即可；无需软件维护；无须机房，可以安装在过道和环境差的地点；可以避免了死机现象和重新启动时造成无法监控的缺陷。这些是基于PC的数字监控系统无法比拟的。
