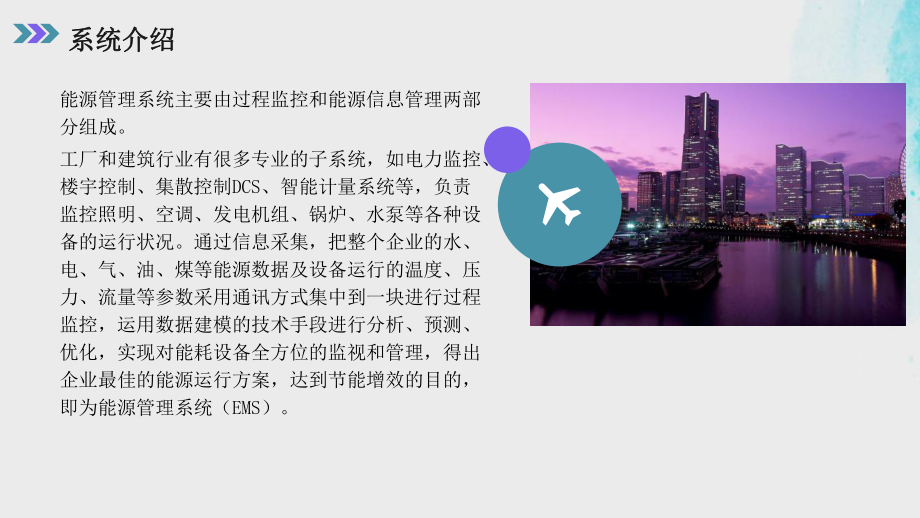

1、能源管理系统（能源管理系统（EMSEMS）简述）简述能源管理系统主要由过程监控和能源信息管理两部分组成。工厂和建筑行业有很多专业的子系统，如电力监控、楼宇控制、集散控制DCS、智能计量系统等，负责监控照明、空调、发电机组、锅炉、水泵等各种设备的运行状况。通过信息采集，把整个企业的水、电、气、油、煤等能源数据及设备运行的温度、压力、流量等参数采用通讯方式集中到一块进行过程监控，运用数据建模的技术手段进行分析、预测、优化，实现对能耗设备全方位的监视和管理，得出企业最佳的能源运行方案，达到节能增效的目的，即为能源管理系统（EMS）。系统介绍系统介绍单击此处编辑您要的内容，建议您在展示时采用微软雅黑字

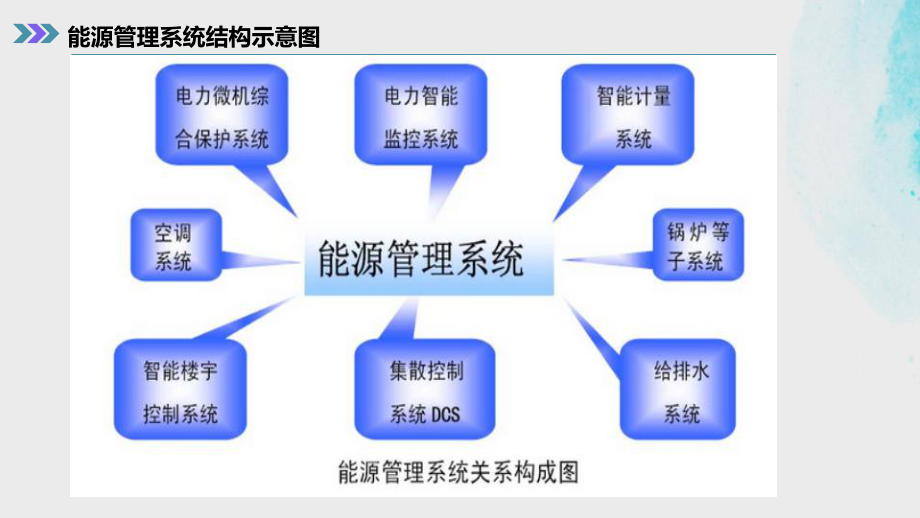

2、体能源管理系统结构示意图能源管理系统架构图 能源管理系统从功能层次上分为三层结构：底层为信息采集层，中层为实时处理数据层，上层为应用管理层。信息采集层由PLC、RTU、远程I/O、智能仪表等实现数据的采集与控制。中层是I/O服务器，完成数据的实时处理和历史归档。上层的主要设备是应用服务器、工程师站、操作员站等。上述设备在各种软件支持下组成功能齐全的EMS系统，并且通过详尽的数据采集，为节能专项审计提供重要的依据。与企业资源计划系统(ERP)的信息交互实现更好的能源信息分析、利用。EMS过程监控是对现场的子站，采集装置把现场实时状态采集到EMS中，通过EMS画面展现给用户，通过过程监控把所有信息
3、进行归纳整理， 分区分时的存储至实时数据库中，提供趋势、报警、报表等功能。针对不同的介质对象建立不同的子系统。过程监控如下图所示通过连接各个子系统或安装分类和分项能耗计量装置，采用远程传输手段及时采集水、电、气、煤、油等能耗数据，了解设备的能源消耗和运行情况。能源信息管理能源信息管理是利用实时数据库中的信息、ERP、MES等系统提供的生产、计划信息，意义系统存入的技术参数，对能源进行精细管理，挖掘节能潜力。通过系统提供的总结数据作为基准对比能源消耗做出更完善的能源利用计划。如图所示将采集的数据进行归纳、分析和整理，实现能源计划和预测管理，能源审计与管理、能源考核统计报表、能源管理的对比分析、能
4、源消耗管理、能源定额管理和超定额收费管理、能源的优化和运行、能源报警及事故管理和与其他系统互联接口等。也可对节能减排技改项目实施效果进行核实。系统的作用1)完善能源信息的采集、存储、管理和能源的有效利用EMS对能源数据进行分析、处理和加工，能源调度人员和专业能源管理人员就能实时掌握系统状态， 经过系统的合理调整，确保系统运行在最佳状态。 2)在公司层面对能源系统采用分散控制和集中管理EMS将在公司全局角度审视能源的基本管理需求，满足能源工艺系统分散特性和能源管理需要集中的客观要求，以适应钢厂的战略发展需要。 3)减少管理环节，优化管理流程，建立客观能源消耗评价体系实现在信息分析基础上的能源监控
5、和能源管理的流程优化再造，满足能源设备管理、运行管理等的自动化，建立客观的以数据为依据的能源消耗评价体系，向管理要效益。 4)减少能源系统运行成本，提高劳动生产率EMS的建设，对能源管理体制的改革将发挥重要作用。其基本目标之一是可以实现简化能源运行管理，减少日常管理的人力投入， 节约人力资源成本，提高劳动生产率。 5)加快系统的故障处理，提高对全厂性能源事故的反应能力EMS能迅速从全局的角度了解系统的运行状况，故障的影响程度等，及时采取系统的措施，限制故障范围的进一步扩大，并有效恢复系统的正常运行。 6)通过优化能源调度和平衡指挥系统，节约能源和改善环境EMS将通过优化能源管理的方式和方法，改
6、进能源平衡的技术手段，实时了解厂区能源需求和消耗的状况，能有效地减少高炉煤气的放散，提高转炉煤气的回收率，采用综合平衡和燃料转换使用的系统方法，使能源的合理利用达到一个新的水平。 7)为进一步对能源数据进行挖掘、分析、加工和处理提供条件能源管理系统的建设，不仅可有效解决能源实时平衡管理和监控管理，还可以通过对大量历史数据的归档和管理，为进一步对数据进行挖掘、分析、加工和处理创造条件。 系统建设注意事项1：需要充分了解对应行业的生产工艺和能源分布情况2：能源数据采集点的现场具体情况以及数量统计3：及时了解用户的需求，以便研发人员对系统功能的开发4：现场监测仪表的改造和新增5：数据传输组网方式及给
7、类型通讯方式的信息接入方式6: 数据接入的扩展性及兼容性。1：大型公共建筑能源管理平台建设2：传统高耗能企业的能源管理平台3：大型工业园区能源实时监管平台建设4：政府机构的地区性能源实时数据监管云平台5：公共交通能源实时监管平台6: 电梯综合管理监控平台应用前景应用前景( (一一) )、大型公共建筑能源管理平台、大型公共建筑能源管理平台能源管理平台主要包括设备集能耗分析、分户能耗分析、用电参数实时监控、能耗财务分析、报表打印、节能足迹、节能诊断和新闻搜索等八大板块。此平台可以帮助管理人员更加全面深入地了解建筑物每一时刻、每一角落的能耗情况。1、 设备集能耗分析:按照设备用途和特性，将建筑物内使
8、用的所有设备进行逐层分项，以便管理人员更加清晰、全面地了解建筑物内各个分项的能耗情况。同时，可以监控各个设备的耗电量和用电安全情况，以及各单位用户的用水量、用气量，随意统计各个时段内能耗数据，并可以在设备之间、分项之间进行能耗比较，也可以对不同时间的能耗进行比较2、 分户能耗分析:根据业态模式和业主要求，可对建筑内部进行分商户、分部门、分地区等方式的分户式管理，对所有分户的能耗和用电安全进行实时监测，详细了解各分户的能源使用情况，如单位面积能耗、用电功率峰值、实时统计电价、各分项能耗统计等。同时，也可以对其他能耗种类进行同样形式的统计和展示(如水、蒸汽、天然气等)，还可以根据从不同角度对分户进
9、行综合排名和对比。3、能耗参数实时监控:将能耗支路信息图以web的形式清晰地展示于此平台中，可监控每一条能耗支路的实时运行情况，并配合声光效果对发生故障或者出现安全问题的支路进行实时报警。4、 能耗财务分析:可以根据不同的计价方式计算出建筑物内各个设备及各个分户的能源消费详单;帮助建筑物管理人员深入了解能源费用的组成，从而确定各种能源的节能潜力;帮助管理人员选择合理的MD值，从而节省不必要的支出。5、 报表打印:包含了日常使用的所有报表模式，可根据用户需求打印出百种报表。主要类型包括:设备集报表、分户报表、财务报表、能耗参数报表、环境参数报表、HVAC参数报表、诊断信息报表、节能足迹报表、天气
10、报表等。使用人员还可以自由地根据自己需求设计报表模版，批量生成和打印报表。6、节能诊断:实现了为每一栋建筑物配备贴身的能源管理专家这个看似不可能的愿望。对建筑物的每一个设备、每一个系统进行深入细致的能耗分析，进行归纳整理后，第一时间通过远程服务器发送给建筑管理人员，从物业管理到系统改造等多个方面，帮助管理人员对建筑物进行有效的节能管理和改造。7、 节能足迹:记录每一次节能改造的历程及成果，使原来无法说清楚的能源管理，变得可量化、可比较、可评价;使每一项经过节能改造的设备或者分户，均可以看到每一次改造所带来的直接效果，从而为能源管理找到了可靠依据。( (二二) )、传统高耗能企业能源管理平台、传
11、统高耗能企业能源管理平台采用信息化技术，集成企业能源管理系统数据采集、处理和分析、控制和调度、平衡预测和管理功能，降低重要能源介质放散，提高能源介质的回收和梯级利用水平，实现多能源介质的协同平衡与优化利用的企业能源管控系统。u 以实现节能减排为核心目标u 符合企业自身特性，贴合企业自身现状与需求u 在完善能源监控与能源管理平台的基础上，突出节能减排技术的应用，从设计、调度、操作与控制各个层面实现能源系统节能优化u 从基于经验提升到基于模型的能源调度与管理u 实现覆盖设计改造、采购销售、计划调度、操作控制、统计考核、质量安全、设备健康等各个层面的能源全方位管控一体化u 能源系统与生产装置协同，面
12、向企业全局的能源管理企业能源管理平台典型图：企业能源管理平台典型图：主要建设内容1 12 23 34 45 5( (三三) )、大型工业园区能源实时监管平台建设（智慧园区建设）、大型工业园区能源实时监管平台建设（智慧园区建设）n 基于B/S技术结构，可通过互联网随时进行管理n 基于云技术，建立完善的企业环保档案，实现环保信息的及时查阅和逐级汇总反馈n 实时监控园区企业清洁生产、废水分类收集、污染物治理排放、能源使用、危废处理、风险源等情况n 所有现场运营数据实时上传至专家控制中心，实现数据分析、运行指导、目标评估等智能化服务功能n 灵活多样的预警报警机制，可通过现场提示、手机短信、APP等方式
13、发送报警信息。以信息化为支撑，追以信息化为支撑，追求园区可持续发展模求园区可持续发展模式，实现园区管理的式，实现园区管理的信息化与工业化融合信息化与工业化融合两化融合是信息化和工业化的高层次的深度结合，是电子信息技术广泛应用到园区管理的各个环节，使信息化成为工业园区管理的常规手段，通过工业园区能源管理平台的建设，逐步缓解政府工作中的颈瓶，逐步提升园区管理水平，为工业园区产业调控和实现全方位精细化管理提供数据支撑和有力保障。互联网+环保专家远程会诊发掘信息的价值来自各数据单元的信息，在专家服务中心统一汇集，发掘信息背后的含义，为园区与企业提供高附加值的服务。建立政策法规数据库、专家数据库、优秀案
14、例数据库，为企业及时推送相应信息，辅助企业的节能环保项目有效开展为园区企业与节能服务商、节能设备产商、科研机构、高等院校等搭建信息互动平台，为推动地区整体节能技术发展，为企业有效落实环保节能项目提供工频公正的交互平台园区相关环保与能源信息实时传递到工程中心总部，结合专家团队，提供对园区及企业的7*24小时监管服务，做到节能环保问题的及时发现和及时处理利用该平台，提供国内外节能与环保领域先进实用技术的筛选、评估、推送、咨询、设计等服务( (四四) )、地区性能源管理监控云平台（低碳云城市平台建设）、地区性能源管理监控云平台（低碳云城市平台建设）针对国内区域能源消费特征与管理需求，结合物联网、智能采集系统、地理信息系统、动态图表系统等先进技术，整合、共享、开发和利用当地能源信息，建设全面化、精细化、信息化、智能化的区域能耗在线监测与能源管理平台，实现对辖区能耗在线监测和能源综合管理，为制定节能减排方案提供可靠的能耗数据信息和科学的辅助管理决策。
